Jau nuo seno žmonės ieškojo būdų, kaip išmatuoti įvairius dydžius, pavyzdžiui, atstumą, masę ar pan. Matavimo vienetus jie susiejo su žmogaus kūno, augalų ar įrankių matmenimis, pavyzdžiui, pėda, colis, jardas, varstas, granas, uncija ir pan. Plėtojantis mokslui ir technologijoms, tobulėjo matavimų technologijos, atsirado nauji matavimo vienetai. Dabar įvairūs dydžiai yra išreiškiami etalonais. Etalonas - tai matas, matuoklis, pamatinė medžiaga ar matavimo sistema, skirta dydžio vienetui, vienai arba kelioms jo vertėms kaip pamatinėms tiksliai išreikšti, realizuoti ar atkurti.
Atlikus matavimą, gaunama tam tikra skaitinė vertė. Prie skaitinės vertės taip pat būtina nurodyti ir matavimo vienetą, kad būtų žinoma, kokio dydžio reikšmė išmatuota. 1960 metais buvo priimta tarptautinė vienetų sistema (SI sistema). Į šią sistemą įeina pagrindinių ir išvestinių dydžių vienetai. Matavimo priemonių yra didelė įvairovė ir jų paskirtis yra skirtinga. Pavyzdžiui, svarstyklės ir masės spektrometras yra skirti masei nustatyti, laikrodis ir chronometras - laikui, liniuotė ir slankmatis - atstumui ir t.t. Šiame darbe plačiau apžvelgsiu matmenų matavimo priemones pagal jų paskirtį.
Pagrindinis fizikinis dydis elektroje yra elektros srovės stipris I. Jo matavimo vienetas SI sistemoje yra Amperas (A). Ampermetras yra matavimo priemonė, skirta matuoti elektros srovės stiprį grandinėje. Šios priemonės veikimo principas: maža, galinti suktis apie ašį vielinė ritė patalpinama pastoviame lauke. Prie ritės yra pridedama plona rodyklė, kurios kitas galas kerta kalibruotą skalę. Taip pat yra naudojama mažytė spyruoklė, kuri stumia ritę ir rodyklę į nulinę padėtį.
Kai nuolatinė srovė teka rite, ritė sukuria magnetinį lauką. Šis laukas sąveikauja su nuolatiniu magnetiniu lauku. Dėl sąveikos ritė sukasi apie ašį kartu sukdama ir rodyklę. Rodyklės padėtis skalėje parodo elektros srovės stiprį.
Kaip naudoti srovės matuoklį (pradedantiesiems)
Kaip Jungiamas Ampermetras?
Matuojant srovės stiprį grandinėje, ampermetras į grandinę turi būti įjungiamas nuosekliai. Ritėje susidariusi įtampa yra išlaikoma minimali, kad ampermetro varža būtų nykstamai maža ir neturėtų reikšmingos įtakos grandinėje, kurioje prietaisas yra įjungiamas. Srovės stiprį taip pat dar galima matuoti galvanometru.

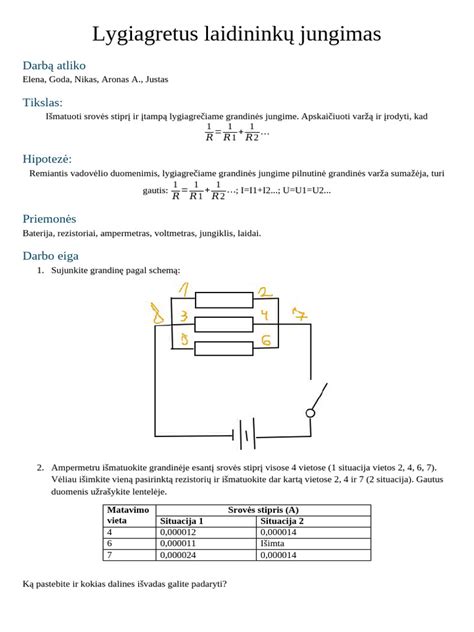

Nuoseklusis ir lygiagretusis jungimas
Kitos Elektros Matavimo Priemonės
Voltmetras
Voltmetras yra prietaisas skirtas grandinėje matuoti potencialų skirtumą tarp dviejų taškų. Įtampą galimą išmatuoti leidžiant srovę per varžą. Voltmetro veikimo principas toks pats kaip ir ampermetro, tik voltmetro varža turi būti labai didelė. Be to, voltmetras jungiamas lygiagrečiai grandinei.
Ommetras
Ommetras matavimo prietaisas, skirtas elektrinei varžai matuoti. Šio prietaiso pagrindą sudaro nuosekliai sujungti nuolatinės EVJ šaltinis, nuoseklusis rezistorius ir miliampermetras. O matuojama nežinoma elektrinė varža, kurią norima išmatuoti, turi būti prijungta nuosekliai su miliampermetru arba lygiagrečiai jam. Priklausomai nuo elektrinės varžos jungimo būdo, parenkama atitinkama tos varžos skaičiavimo formulė, pagal kurią ir randama elektrinė varža.
Multimetras
Buityje dažniausiai naudojamas prietaisas, minėtiems dydžiams matuoti, yra multimetras arba dar vadinamas daugiaribis universalus matuoklis. Šiuo prietaisu patogu naudotis, nes juo galima išmatuoti elektros srovės stiprį, įtampą bei varžą.
Įtampos Matavimai
Štai keletas pavyzdžių, kaip išmatuojama įtampa naudojant voltmetrą:
- Voltmetru, kurio skalė pažymėta voltais, matuojama 7 100 milivoltų įtampa.
- Voltmetru, kurio skalė pažymėta kilovoltais, matuojama 1 300 voltų įtampa.
Srovės Matavimai
Štai keletas pavyzdžių, kaip išmatuojama srovė naudojant ampermetrą:
- Ampermetru, kurio skalė pažymėta mikroamperais, matuojama 0,1 mA srovė.
- Ampermetru, kurio skalė pažymėta amperais, matuojama 250 mA srovė.
Galia ir Dažnis
Štai keletas pavyzdžių, kaip nustatoma galia ir dažnis:
- Imtuvas iš elektros tinklo sunaudoja 0,8 kW galią.
- Siųstuvo išėjimo galia 100 vatų.
- Siųstuvas veikia 200 kHz dažniu.
- Siųstuvas nustatytas 2,4 GHz dažniu.
