Elektros įrenginių įrengimo bendrosios taisyklės (toliau - Taisyklės) parengtos vadovaujantis Lietuvos Respublikos energetikos įstatymu. Taisyklių reikalavimai yra privalomi elektros energijos gamintojams, visuomeniniams elektros energijos tiekėjams, perdavimo ir skirstomojo tinklo operatoriams, elektros energijos vartotojams.
Šis straipsnis taikomas visai elektros sistemai.
Naudojamų kabelių, laidų, mašinų, aparatų, prietaisų ir kitų elektros įrenginių konstrukcija, įrengimo būdas ir izoliacijos klasė turi atitikti elektros tinklo arba elektros įrenginio parametrus, aplinkos sąlygas ir teisės aktų reikalavimus. Elektros instaliacijai turi būti naudojami elektrotechnikos gaminiai pagaminti pagal Elektrotechninių gaminių saugos techninį reglamentą.
Įrengiant elektros įrenginius, būtina atsižvelgti į norminių teisės aktų, reglamentuojančių aplinkos taršos, triukšmo, vibracijos, elektros laukų ir kt.
Teritorijose ir patalpose, kuriose numatyta eksploatuoti elektros įrenginius, turi būti pasirūpinta cheminių medžiagų, alyvos, techninio vandens, šiukšlių, kitų atliekų surinkimu ir pašalinimu, kad jos nepatektų į vandens telkinius, lietaus vandens nuotekų sistemas ir t.
Elektros įrenginių schemos turi būti paprastos ir vaizdžios.
Nauji, rekonstruoti ir kapitališkai suremontuoti elektros įrenginiai pradedami naudoti tik jeigu jie tenkina statybos techninio reglamento STR 1.11.01:2002 „Statinių pripažinimo tinkamais naudoti tvarka”.
Pagrindinės sąvokos:
- Atviroji instaliacija - instaliacija ant pastatų ir kitų statinių sienų, lubų, kitų statybinių konstrukcijų, atramų ir pan.
- Dulkėta patalpa - patalpa, kurioje gamybos proceso metu išsiskiria technologinių dulkių, nusėdančių ant laidų ir galinčių prasiskverbti į įrenginių ar mechanizmų vidų.
- Elektros įrenginių įrengtoji galia - prie elektros tinklo prijungtų vartotojo galios transformatorių ir elektros imtuvų (variklių, elektrodinių katilų ir pan.) galia, kai vartotojo elektros įrenginiai prijungti prie 1000 V arba aukštesnės įtampos.
- Lentyna - atvira konstrukcija laidams ir kabeliams tiesti, neapsauganti jų nuo mechaninių pažeidimų.
- Lovys - uždara stačiakampio ar kitokio skerspjūvio tuščiavidurė konstrukcija laidams ir kabeliams tiesti, turinti apsaugoti juos nuo mechaninių pažeidimų.
- Nenormalus režimas - įrenginio darbinio režimo pagrindinių dydžių nukrypimas už nustatytų ribų, pavyzdžiui, perkrova (srovės padidėjimas), įtampos sumažėjimas ar padidėjimas ir t.

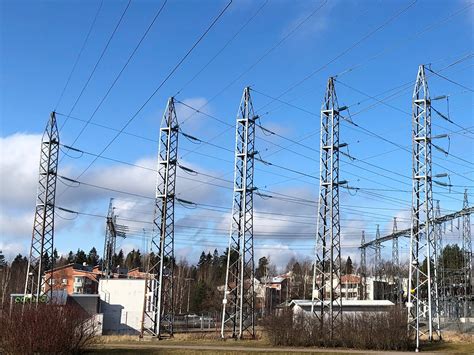

- Objektas (elektros sistemos) - pastotė, linija, transformatorinė ir t.
- Pavojinga elektros patalpa - patalpa, kurioje santykinis oro drėgnumas viršija 75 proc.
- Skirstomasis punktas (6-10 kV) - statinyje įrengti pirminės ir antrinės komutacijos įrenginiai, skirti 6-10 kV įtampos elektrai skirstyti tam tikroje teritorijoje su dviem ar daugiau šynų sekcijomis, dviem ar daugiau įvadinėmis linijomis, relinės apsaugos ir automatikos įtaisais, savųjų reikmių arba 6-10 kV galios transformatoriais.
- Trosas (žaibosaugos lynas) - daugiavielis laidas su jame sumontuotu optiniu kabeliu arba be jo oro linijai nuo tiesioginio žaibo smūgio apsaugoti.
Elektrotechnikos ir gamybos patalpose apsauginė danga, sauganti nuo atsitiktinio prisilietimo prie įtampą turinčių srovinių dalių, naudojama tinklinė arba perforuota. Visos aptvaros ir apsauginė danga mechaniškai turi būti tvirtos. Esant aukštesnei kaip 1000 V įtampai, metalinės apsaugos dangos storis turi būti ne mažesnis kaip 1 mm.
Įtampos lygiai ir jų reguliavimas
Reaktyvioji galia turi būti perduodama vartotojams iš energetikos sistemos reaktyviosios galios šaltinių.
Laidininkų skerspjūvių parinkimas
Šis skyrius taikomas elektros laidininkų (izoliuotų ir neizoliuotų laidų, kabelių, šynų) skerspjūvių plotams parinkti, atsižvelgiant į laidininkų įšilimą, vainikinį išlydį, terminį ir elektrodinaminį atsparumą trumpojo jungimo srovėms, mechaninį atsparumą, srovės perkrovas, įtampos nuostolius ir nuokrypius ir ekonomiškumą. Leistinosios ilgalaikės srovių vertės, perkrovos ir pataisos koeficientai kabeliams ir izoliuotiems laidams pagal Lietuvos standartą LST HD 384.5.523 S2:2003 ,,Elektriniai pastatų įrenginiai. 5 dalis. Elektrinių įrenginių parinkimas ir įrengimas. 523 podalis.
Bet kurios paskirties laidininkai turi atitikti jų ribinio leistino įšilimo reikalavimus, veikdami ne tik įprastiniu, bet ir remonto režimu ar po avarijos (esant galimam netolygiam elektros srovių pasiskirstymui tarp linijų, šynų sekcijų ir pan.). Esant trumpalaikiam kartotiniam ir trumpalaikiam elektros imtuvų veikimo režimams (jei bendra ciklo trukmė - iki 10 minučių, o veikimo periodo trukmė - ne didesnė kaip 4 minutės), skaičiuojamąja srove, parenkant laidininkų skerspjūvį įšilimui, reikia laikyti ilgalaikio veikimo režimo srovę.
Veikiant režimu po avarijos ne daugiau kaip 5 paras iš eilės (ne ilgiau kaip 6 valandas per parą) kabeliai polietilenine izoliacija neturi būti perkraunami daugiau kaip 10 proc., o polivinilchloridinės izoliacijos kabeliai iki 15 proc.
Kabelių jungtys ir galūnės turi būti parinktos ne mažesnėms kaip kabelių leistinosioms ilgalaikėms srovėms. Esant trifazei simetrinei apkrovai, trifazių keturlaidžių ir penkialaidžių linijų nulinių (N) laidininkų skerspjūvis turi būti lygus fazinių laidininkų skerspjūviui, jei fazinių varinių laidininkų skerspjūvis yra iki 16 mm², o aliumininių - iki 25 mm². Jei skerspjūviai didesni, tai nulinių laidininkų skerspjūvis turi būti ne mažesnis kaip 50 proc.
Kabelių, izoliuotų ir neizoliuotų laidų, standžiųjų ir lanksčiųjų šynų faktinė leistinoji ilgalaikė srovė apskaičiuojama koreguojant lentelėse pateiktas srovių vertes priklausomai nuo faktinės vietos aplinkos temperatūros, lygiagrečiai nutiestų grandinių skaičiaus ir jų skerspjūvių ir juos supančios aplinkos šilumos laidumo.
Jei vamzdžiuose arba loviuose pluoštais nutiesta daugiau kaip po 4 laidininkus, leistinoji ilgalaikė srovė nustatoma iš Taisyklių 1 priedo 4 ir 5 lentelių - kaip ore nutiestų laidų; jei nutiesti 5-6 laidai - taikomas pataisos koeficientas 0,68; jei 7-9 - pataisos koeficientas 0,63; jei nutiesta 10-12 laidų - pataisos koeficientas 0,6.
Žemėje paklotų kabelių leistinoji ilgalaikė srovė nurodyta Taisyklių 1 priedo 13, 16, 19-22 lentelėse. Ji taikoma kabeliams, paklotiems 0,7-1,0 m gylio tranšėjoje, esant +15 oC žemės temperatūrai ir 1, 2 K·m/W savitajai šiluminei žemės varžai. Klojant žemėje keletą kabelių (įskaitant klojamus vamzdžiuose), leistinoji ilgalaikė srovė turi būti sumažinama pagal Taisyklių 1 priedo 26 lentelėje pateiktus pataisos koeficientus (į rezervinius kabelius neatsižvelgiama).
Taisyklių 2 priedo 1 lentelėje pateikiama izoliuotų laidų ir kabelių instaliacijos būdų klasifikacija, jų sutartinis žymuo ir nuorodos, kuriose lentelėse ir kur tose jų grafose nurodyta leistinoji ilgalaikė šių instaliacijos būdų srovė.
Izoliuotų laidų ir daugiagyslių ir viengyslių kabelių varinėmis ir aliumininėmis gyslomis ore, daugiagyslių ir viengyslių kabelių žemėje arba žemėje vamzdžiuose, dviejų ir trijų apkrautų gyslų polivinilchloridine (toliau - PVC) ir vulkanizuoto polietileno/etileno propileno gumine (toliau - XLPE/EPR) izoliacija, esant vienai viengyslių kabelių arba izoliuotų laidų grandžiai ar vienam daugiagysliam kabeliui, leistinoji ilgalaikė srovė nurodoma Taisyklių 2 priedo 3 ir 4 lentelėse.
Daugiagyslių ir viengyslių kabelių variniu apvalkalu ir varinėmis neorganine izoliacija izoliuotomis gyslomis, išorine PVC danga ar be jos leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių grandžiai arba vienam daugiagysliam kabeliui, kai apvalkalo įšilimo temperatūra +70 oC ir +105 oC, pateikiama Taisyklių 2 priedo 5 lentelėje.
Daugiagyslių ir viengyslių kabelių variniu apvalkalu ir varinėmis neorganine izoliacija izoliuotomis gyslomis, išorine PVC danga ar be jos leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių ar izoliuotų laidų grandžiai arba vienam daugiagysliam kabeliui, kai apvalkalo įšilimo temperatūra +70 oC ir +105 oC, pateikiama Taisyklių 2 priedo 6 lentelėje.
Daugiagyslių ir viengyslių kabelių varinėmis ir aliumininėmis PVC izoliacija izoliuotomis gyslomis leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių ar izoliuotų laidų grandžiai arba vienam daugiagysliam kabeliui, pateikiama Taisyklių 2 priedo 7 lentelėje.
Daugiagyslių ir viengyslių kabelių varinėmis ir aliumininėmis XLPE/EPR izoliacija izoliuotomis gyslomis leistinoji ilgalaikė srovė, esant vienai viengyslių kabelių arba izoliuotų laidų grandžiai ar vienam daugiagysliam kabeliui, pateikiama Taisyklių 2 priedo 8 lentelėje.
Šiais reikalavimais vadovaujamasi, kai, didėjant apkrovoms, esamus laidus numatoma keisti didesnio skerspjūvio laidais arba ketinama tiesti papildomas linijas. Šiuo atveju būtina užtikrinti ekonomiškus srovės tankius, kurie turėtų būti numatomi dvigubai didesni.
Linijose su atšakomis laidininkų skerspjūvis parenkamas atliekant techninius ir ekonominius skaičiavimus kiekvienai linijos atkarpai (remiantis jos skaičiuojamąja srove).
Trumpojo jungimo srovės
Iki 1000 V įtampos elektros įrenginiuose gamintojų turi būti tikrinami trumpojo jungimo srovės poveikis skirstomiesiems skydams, spintoms ir srovėlaidžiams.
Apskaičiuojant trumpojo jungimo srovę reikia vadovautis normalia eksploatavimui būdinga objekto schema. Į trumpalaikius schemos pakeitimus neatsižvelgiama. Skaičiuojamąja trumpojo jungimo srove laikoma tokiame nagrinėjamos grandinės taške apskaičiuota srovė, kuriame, įvykus trumpajam jungimui, aparatams ir laidininkams būtų sunkiausios sąlygos.
Uždarosiose skirstyklose per reaktorius prijungtų linijų grandinėse prieš reaktorių įrengiami aparatai ir laidininkai turi būti parenkami pagal trumpojo jungimo srovę už reaktoriaus, jeigu jie skiriamosiomis lentynomis, perdangomis ir pan.
Jeigu pagrindinė apsauga turi nejautros zoną (srovės, įtampos ir pan. atžvilgiu), tai terminiam atsparumui papildomai turi būti patikrinama apsauga, reaguojanti į gedimą šioje zonoje.
Skaičiuojant trumpojo jungimo sroves aukštesnės kaip 1000 V įtampos elektros įrenginiuose, vertinamos reaktyviosios elektros mašinų, galios transformatorių ir autotransformatorių, reaktorių, oro ir kabelių linijų ir srovėlaidžių varžos.
Jėgas, veikiančias standžias šynas, jas laikančius izoliatorius ir kitas standžias konstrukcijas, reikia skaičiuoti pagal didžiausią trifazio trumpojo jungimo srovę, įvertinant skirtumą srovių fazėse. Jėgų impulsai, veikiantys lanksčius laidininkus ir juos laikančius izoliatorius, įvadus ir konstrukcijas, skaičiuojami pagal dvifazio trumpojo jungimo tarp gretimų fazių vidutinę kvadratinę srovę.
Pagal Taisyklių 114 punkto reikalavimus apskaičiuoti trumpojo jungimo srovių mechaniniai įtempimai standžiose šynose, veikiantys laikančiuosius atraminius ir pereinamuosius izoliatorius, turi būti ne didesni kaip 60 proc. jų ribinių ardančiųjų įtempimų - viengubiems izoliatoriams ir 100 proc. Didžiausi mechaniniai įtempimai šynose turi neviršyti 70 proc.
Sieniniai kabelių laikikliai: CJ
Elektros energijos tiekimo patikimumo kategorijos
Elektros imtuvai pagal elektros energijos tiekimo patikimumą skirstomi į tris grupes:
- Pirmos (I) grupės elektros imtuvams elektra aprūpinti įrengiami įrenginiai turi būti maitinami iš ne mažiau kaip dviejų nepriklausomų elektros šaltinių su perjungimo nuo vieno šaltinio prie kito automatika.
- Antros (II) grupės elektros imtuvams aprūpinti elektra turi būti įrengiami du elektros šaltiniai.
Elektros persiuntimo sąlygas ir vartotojo santykius su tiekėjais ir operatoriais reglamentuoja Elektros energijos tiekimo ir naudojimo taisyklės.
| Savybė | Aprašymas |
|---|---|
| Atviroji instaliacija | Instaliacija ant pastatų ir kitų statinių sienų, lubų, kitų statybinių konstrukcijų, atramų ir pan. |
| Dulkėta patalpa | Patalpa, kurioje gamybos proceso metu išsiskiria technologinių dulkių, nusėdančių ant laidų ir galinčių prasiskverbti į įrenginių ar mechanizmų vidų. |
| Elektros įrenginių įrengtoji galia | Prie elektros tinklo prijungtų vartotojo galios transformatorių ir elektros imtuvų galia. |
