Projektuojant ir įrengiant pastatų ir inžinerinių statinių patalpų šildymo, vėdinimo ir oro kondicionavimo (ŠV ir OK) sistemas, svarbu vadovautis galiojančiais statybos techniniais reglamentais. Šis straipsnis skirtas aptarti pagrindinius reikalavimus, taikomus baseino patalpų zonavimui Lietuvoje.
Teisiniai Aspektai ir Reglamentai
Projektuojant ŠV ir OK sistemas, būtina atsižvelgti į šiuos Lietuvos Respublikos įstatymus ir statybos techninius reglamentus:
- Lietuvos Respublikos statybos įstatymą
- Lietuvos Respublikos šilumos ūkio įstatymą
- Lietuvos Respublikos teritorijų planavimo įstatymą
Taip pat svarbu vadovautis šiais statybos techniniais reglamentais (STR):
- STR 2.01.01(l):1999 „Esminiai statinio reikalavimai. Mechaninis patvarumas ir pastovumas“
- STR 2.01.01(2):1999 „Esminiai statinio reikalavimai. Gaisrinė sauga“
- STR 2.01.01(3):1999 „Esminiai statinio reikalavimai. Higiena, sveikata, aplinkos apsauga“
- STR 2.01.01(4):1999 „Esminiai statinio reikalavimai. Naudojimo sauga“
- STR 2.01.01(5):1999 „Esminiai statinio reikalavimai. Apsauga nuo triukšmo“
- STR 2.01.01(6):1999 „Esminiai statinio reikalavimai. Energijos taupymas ir šilumos išsaugojimas“
- STR 2.01.04:2004 „Gaisrinė sauga. Pagrindiniai reikalavimai“
- STR 2.05.01:2005 „Pastatų atitvarų šiluminė technika“
- STR 2.08.01:2004 „Dujų sistemos pastatuose
- STR 2.09.03:1999 „Šilumos tiekimo tinklų šiluminė izoliacija“
- STR 2.09.04:2002 „Pastato šildymo sistemos galia. Energijos sąnaudos šildymui“
- STR 2.02.02:2004 „Visuomeninės paskirties statiniai“
Taip pat būtina atsižvelgti į higienos normas (HN) ir Lietuvos standartus (LST), reglamentuojančius oro kokybę, triukšmo lygius, mikroklimatą ir kitus svarbius parametrus.
Pagrindiniai Reikalavimai ŠV ir OK Sistemoms
Reglamente išdėstyti pagrindiniai reikalavimai ŠV ir OK sistemoms projektuoti ir įrengti.
Mikroklimato Parametrai ir Projektinės Sąlygos
Pastate turi būti suprojektuotos ir įrengtos tokios mikroklimato bei oro kokybės parametrus palaikančios ir reguliuojančios šildymo, vėdinimo ir oro kondicionavimo sistemos, kad normaliai eksploatuojant patalpas normaliomis lauko sąlygomis visose to pastato patalpų veiklos zonose, arba tik numatytose vietose, optimaliai naudojant energiją būtų galima palaikyti norminius mikroklimato bei oro kokybės parametrus.
Mikroklimato ir oro kokybės parametrų palaikymo tikslumas nustatomas pagal aplinkos kokybės patalpoje kategoriją, kuri gali būti aukšta (A), vidutinė (B) arba pakankama (C). Pastatų, kurių mikroklimatui bei oro kokybei keliami specialūs reikalavimai, projektiniai mikroklimato parametrai priimami pagal atitinkamas tų pastatų higienos, technologijos ir statinių projektavimo normatyvinius dokumentus.
Projektuojant sistemas, būtina atsižvelgti į:
- Pastato padėtį (orientaciją pasaulio šalių atžvilgiu, ar apsaugotas nuo vėjų ir t. t.)
Mikroklimato parametrai kondicionuojamo oro patalpose turi būti šiluminio komforto ribose. Šaltuoju metų laikotarpiu (t1 < 10 ˚C) projektinė temperatūra turi būti šiluminio komforto ribose.
Projektinė temperatūra gamybos patalpose, kuriose žmonės be pertraukos būna ne ilgiau kaip 2 valandas, o technologiniam procesui nereikia specifinių sąlygų, šiltuoju metų laiku turi tenkinti 9.3.1 punkto reikalavimus, o šaltuoju - turi būti ne žemesnė kaip 10 ˚C.
Viešojo naudojimo, gamybos ir pramonės paskirties pastatuose šildymo sistemos turi būti suprojektuotos ir įrengtos taip, kad ne darbo metu galėtų veikti mažesne, nei normali tomis sąlygomis, galia. Silpnesnio šildymo režimu veikianti šildymo sistema turi palaikyti patalpoje ne žemesnę kaip 5 ˚C oro temperatūrą (jeigu nėra technologinių reikalavimų palaikyti kitokią oro temperatūrą) ir darbo pradžiai ją vėl pakelti iki projektinės.
Jaučiamoji temperatūra tikrinama skaičiavimais. Jeigu nuolatinė darbo vieta šildoma arba vėsinama spinduliavimo ar kuriuo kitu nestandartiniu būdu, jaučiamoji temperatūra toje darbo vietoje turi būti tokia pati kaip ir patalpose su įprastomis šildymo ir vėdinimo sistemomis.
Kondensacija
Kondensacija ant statybinių konstrukcijų ar vėdinimo sistemose neleidžiama, jei tai nėra leistina specifiniuose pastato paskirties reikalavimuose.

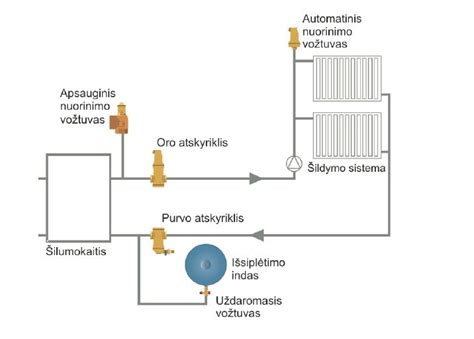

Šildymo Sistemos Ypatumai
Šildymo sistemos turi būti projektuojamos pagal pastato paskirties jame numatomo technologinio proceso reikalavimus. Turi būti įvertintas užsakovo pageidaujamas komforto lygis ir specifiniai reikalavimai. Šildymo sistemos energijos tiekėją pasirenka statinio statytojas (užsakovas), jei pasirinkti galima pagal teritorijų planavimo dokumentus. Parenkant šildymo sistemą turi būti įvertinta sistemos įrengimo ir naudojimo išlaidos, šildomų patalpų gaisrinės saugos ir higienos reikalavimai.
Patalpų šilumos nuostoliai nustatomi remiantis [5.9, 5.
Šildymo prietaisų atiduodamas į patalpą šilumos kiekis turi būti pakankamas patalpų projektinei temperatūrai palaikyti (taikant 16.1 p. išvardytus veiksnius patalpai).
Patalpose šildymo prietaisai išdėstomi po langais. Laiptinėse šildymo prietaisai turi būti išdėstomi žemutiniuose aukštuose.
Jei patalpos šildomos deginant kurą, neleistina, kad degimo produktai patektų į šildomąją patalpą, išskyrus tas patalpas, kuriose padidinta CO2 koncentracija reikalinga technologiniam procesui.
Kieto kuro uždarojo degimo krosnis leidžiama įrengti iki 250 m2 vieno aukšto visuomeniniuose pastatuose ir gyvenamuosiuose namuose iki 2 aukštų, o atvirojo degimo (židinius) - paslaugų ir viešojo maitinimo pastatuose ir gyvenamuosiuose namuose iki 5 aukštų.
Be to, gyvenamųjų namų, vaikų darželių ir lopšelių grindų paviršiaus temperatūra šildymo elemento ašyje neturi viršyti 35 ˚C. Nešildomų patalpų atskiros zonos gali būti šildomos įmontuotais į statybines konstrukcijas šildymo elementais.
Vamzdynų Nuolydžiai
Vamzdynų nuolydžiai turi būti ne mažesni:
- vandens šildymo sistemose - 0,002;
- garo vamzdžiai, garui judant prieš nuolydį - ne mažiau kaip 0,006.
Šilumnešio išleidimo įtaisai turi būti šilumos generatoriaus patalpoje arba šilumos punkte ir atskirose šildymo sistemos dalyse, jeigu jo negalima išleisti šilumos punkte arba šilumos generatoriaus patalpoje.
Vėdinimo Sistemos Reikalavimai
Mechaninis vėdinimas naudojamas tais atvejais, kai nėra natūralaus vėdinimo arba juo neįmanoma patalpoje išlaikyti norminių oro parametrų.
Viešojo naudojimo pastatų patalpose, kuriose pagrindinis teršalų šaltinis yra žmonių medžiagų apykaitos produktai, oro kokybės kategorija pasirenkama suinteresuotų projekto dalyvių susitarimu. Oro kiekis, atitinkantis vidutinį oro kokybės lygį, nustatomas pagal Reglamento 1 priedą, kitiems lygiams - pagal [5.36, 11 ar 12 lent.]. Bet kuriuo atveju taip pat turi būti patenkinti 22.1 p.
Švarus oras paprastai tiekiamas į tą patalpos dalį, kur oras užterštas mažiausiai, o šalinamas ten, kur teršalai išsiskiria intensyviausiai arba jų koncentracija didžiausia. Įrengiant švaraus oro dušus, vadovaujamasi 25.3 p.
Pašalintas oras kompensuojamas tiesiogiai į aptarnaujamąją patalpą arba gretimas patalpas tiekiamu oru pagal 22 ir 23 p. Mechaniškai pašalintas oras gali būti nekompensuojamas pašildytu, kai patalpos, kurios plotas iki 50 m2, ištraukiamosios sistemos veikia ne ilgiau kaip 2 val.
Gyvenamuosiuose namuose ir viešojo naudojimo pastatuose - paros DLK atmosferos orui, o jos nesant - higienos normos [5.
Švaraus oro dušai įrengiami, kai darbo vietos apspinduliavimo intensyvumas viršija 140 W/m2 (4 priedas) arba, išsiskiriant kenksmingoms medžiagoms į darbo zoną, nėra kitų galimybių nuo jų apsaugoti žmogų.
Oro imamosios angos vieta parenkama pagal teršalų sklidimo atmosferoje ypatumus, reikalavimus tiekiamo oro švarumui, šalinamo oro kiekį ir jo užterštumą (žr. 27.1.
Ortakiai skirstomi į A, B, C ir D sandarumo klases [5.36]. C klasė taikoma kai oro nuotėkis gali kelti pavojų patalpų oro kokybei, sistemos valdymui ar nuotėkis (pasiurbimas) viršija priimtiną (žr. 29.2.4. bendras sistemos oro nuotėkis neturi viršyti 6% projektinio sistemos debito.
Prie tos pačios sistemos gali būti jungiamos kelios patalpos arba įrenginiai, jei nėra pavojaus arba numatoma apsauga, kad kenksmingos, degios ir sprogios medžiagos nesklistų į kitas patalpas ar įrenginius, ar joms susimaišius tarpusavyje nesusidarytų toksiškų ar pavojingų aplinkai medžiagų (žr. 30.2. Oro tiekimo sistemų įranga neturi būti toje pačioje patalpoje su ištraukimo sistemų įranga, jei šalinamas oras yra nemalonaus kvapo ar užterštas ligų užkratais, išskyrus agregatus, atgaunančius šalinamo oro šilumą (taip pat žr. 49.2 ir 49.3 p.).
Šaldymo įranga įrengiama taip, kad jos keliamas triukšmas ir vibracija aptarnaujamose ir gretimose patalpose neviršytų jose leidžiamo lygio ir nepažeistų priešgaisrinės saugos reikalavimų.
Avarinio vėdinimo našumas nustatomas pagal statinio projekto technologinės dalies duomenis.
Atliekant funkcinius matavimus, leidžiamas išmatuotų parametrų neapibrėžtumas nurodytas [5.31, 5.34].
Keletas prijungtų prie to paties ortakio ar kolektoriaus vėdinimo agregatų neturi trukdyti vienas kitam. Bendras kolektorius parenkamas taip, kad, sustabdžius bet kurį agregatą, kitų našumas nesike...
Ši informacija padės jums geriau suprasti baseino patalpos zonavimo reikalavimus Lietuvoje ir užtikrinti, kad jūsų projektas atitiks visus galiojančius standartus ir reglamentus.
