Šiame straipsnyje aptarsime elektros instaliacijos įrengimo bute niuansus, įvadinio kabelio pasirinkimą, saugiklių parinkimą, elektros instaliacijos montavimą ir prijungimą bei VEI (Valstybinės energetikos inspekcijos) pažymos gavimą. Straipsnis parengtas remiantis vartotojų klausimais ir specialistų patarimais.
Elektros įvado galingumo nustatymas
Prieš pradedant elektros instaliacijos darbus bute, svarbu nustatyti reikiamą elektros įvado galingumą. Jei planuojate įsirengti saulės elektrinę ant stogo, jai ir specialiam skaitikliui reikalingas bent 5 kW įvado galingumas. Tačiau, jei bute yra daug elektros prietaisų, tokių kaip elektrinė viryklė, boileriai, ar planuojate naudoti galingus prietaisus, įvado galingumas turėtų būti didesnis.
ESO (Energijos skirstymo operatorius) gali nurodyti, kad jūsų įvadas yra mažesnis, nei manote. Todėl, jei nerandate su elektros įvadu susijusių dokumentų, kreipkitės į ESO, kad jie surastų archyve įvado pridavimo dokumentus.
Jei norite padidinti galią, turėsite pateikti paraišką ESO. ESO galima duoti paraišką nuo 5 iki 60 kW. Apskaičiuokite, kokio galingumo jums reikia, atsižvelgiant į planuojamus naudoti elektros prietaisus. Jei planuojate įsirengti saulės elektrinę ir šilumos siurblį, reikalingas galingumas gali būti didesnis.

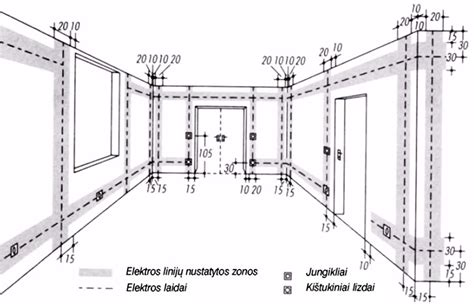

Elektros instaliacijos įrengimas
Jei gyvenate senos statybos daugiabutyje, kur elektros laidai yra aliumininiai ir susidėvėję, rekomenduojama atnaujinti elektros instaliaciją. Senus laidus reikia atjungti ir galima tiesiog dėti naujus. Naujai instaliacijai naudokite trigyslius varinius kabelius ir pastatykite nuotėkio relę voniai.
Kabelių pasirinkimas
Statau 1 aukšto namą iš silikatinių blokelių 150 m2. Įvadas 15 kW. Norėčiau sužinoti bendrus elektros instaliacijos principus, o konkrečiai - kokio storio kabeliais (bus variniai) ir kiek gyslų yra įprastai daroma instaliacija į įvairias namo vietas? Tarkim: į virtuvę (viryklė, korosneles, indaplovė); į vonią (skalbyklė, džiovyklė); į katilinę (geoterminis 7kW, rekuperacija); į garažą (virinimas 3 fazes). Kokia išvedžiojimų struktūra - žvaigžde nuo spintos, ar šakojimosi principu? Kaip paskirstyti fazes? Kiek... Žiūrėti daugiau...
Pagal ELIĮT taisyklių 1 priedo 1 lentelę mažiausias leidžiamas varinio laido storis yra 1,5 mm2. Pagal EĮĮBT taisyklių 1 priedo 4 lentelę tokio storio laidu leidžiama tekėti 18 A srovei. 18 A srovė atitinka 220 × 18 ≈ 4 kW galią. Dėl to, apšvietimo grandinei kabelio su 1,5 mm2 storio laidais yra daugiau nei pakankama. Kištukinių lizdų grandinėms kabelis su 1,5 mm2 storio laidais taip pat galėjo būti tinkamas.
Saugiklių pasirinkimas
Pagal EĮĮBT taisyklių 1 priedo 31 lentelę, maksimali vardinė automatinių jungiklių srovė naudojant 3 kW galią negali būti didesnė nei 16 A. Kadangi garaže neplanuojama naudoti jokie specialūs įrenginiai, parinkau B suveikimo charakteristikos tipo jungiklius, kurie yra šiek tiek „jautresni” už C charakteristiką, kurią turį apskaitos spintoje sumontuoti ESO automatiniai jungikliai.
Nuotėkio relės
Nuotėkio relė pajungiama iš apačios padavus nulį bei fazę, o viršuje išeina į automatukus. Taip pat domina ar tokia seka skydelyje tinkama: 1. įvadinis dvipolis...
Dėl srovės nuotėkio relės reikalingumo klausimų nekyla. Noriu sužinoti ar būtinai srovės nuotekio relė turi būti statoma skydinėje ar ją galima pirkti kartu su kištukiniu lizdu? Ar nuotekio srovės relė reikalinga tik kištukinio lizdo apsaugai ar taipogi visam vonios apšvietimui?
Elektros instaliacijos prijungimas garaže
Šiame įraše aprašysiu darbus, kuriuos reikėjo atlikti, kad garaže būtų įvesta elektra. Aprašomas garažas įrengtas bendrame pastate su kitais vienuolika garažų ir Registrų centre užregistruotas kaip atskiras objektas. Detalią ir naujausią informaciją apie tai, ką reikia padaryti prieš pateikiant paraišką, kokie dokumentai reikalingi, kaip pateikti paraišką ir kitą informaciją galima rasti tam skirtame ESO svetainės puslapyje.
Parinkau tokį kabelio tiesimo kelią: kabelis iš spintos iškišamas po žeme → po žeme nutiesiamas iki sienos→ vertikaliai siena pakeliamas iki reikiamo aukščio→ horizontaliai siena nuvedamas iki garažo ir pro išgręžtą skylę sienoje įkišamas į garažo vidų → garažo viduje kabelis nutiesiamas iki įvadinės dėžutės.
Svarbu! ESO pateiktose prijungimo sąlygose buvo nurodyta, kad kabelis turi būti paruoštas prijungimui prie elektros tinklo.
Sumontavus visą elektros instaliaciją ir ją prijungus prie įvadinio kabelio, patikrinau, ar nepadariau klaidos sujungdamas laidus. Atlikus įvado ir instaliacijos montavimo darbus, techniškai elektros tinklas yra paruoštas prijungti prie ESO elektros tinklo.
VEI pažymos gavimas
Norint, kad ESO prijungtų elektros tinklą, pirmiausia reikia, kad VEI inspektorius, neradęs trūkumų, tai patvirtintų išduodamas pažymą. Vienas iš privalomų dokumentų, kuriuos reikia pateikti VEI - varžų matavimo protokolas. Deja, šio dokumento negalima paruošti pačiam, tai turi padaryti specialų leidimą ir įrangą turintis elektrikas.
Po savaitės svetainėje e.ignitis.lt skiltyje „Įvykių istorija” atsirado įrašas, kad ESO gavo VEI pažymą. Nuvykęs į garažą įjungiau automatinius jungiklius ir apšvietimo jungiklį. Valio, nušvito šviesa! Su elektriniu virduliu patikrinau ar veikia kištukiniai lizdai.
Svarbu! Atlikus įvado ir instaliacijos montavimo darbus, techniškai elektros tinklas yra paruoštas prijungti prie ESO elektros tinklo. Tačiau, norint, kad ESO tai padarytų, pirmiausia reikia, kad VEI inspektorius, neradęs trūkumų, tai patvirtintų išduodamas pažymą.
Žemiau pateikiama lentelė, kurioje apibendrinami svarbiausi elektros instaliacijos įrengimo etapai:
| Etapas | Aprašymas |
|---|---|
| 1. Elektros įvado galingumo nustatymas | Atsižvelkite į planuojamus naudoti elektros prietaisus ir kreipkitės į ESO dėl informacijos apie esamą įvadą. |
| 2. Elektros instaliacijos įrengimas | Naudokite trigyslius varinius kabelius ir pastatykite nuotėkio relę voniai. |
| 3. Saugiklių pasirinkimas | Parinkite tinkamus automatinius jungiklius pagal EĮĮBT taisykles. |
| 4. VEI pažymos gavimas | Pasamdykite elektriką, kuris paruoš varžų matavimo protokolą ir pateiks dokumentus VEI. |
Atsižvelgiant į tai, kad sodo sklypuose dažnai reikalingas elektros energijos tiekimas, svarbu žinoti, kaip teisingai atvesti elektrą į sklypą, net jei name dar nėra. Taip pat svarbu įvertinti galimybę tiesti elektros kabelį nuo gyvenamojo sodo namo iki kito sodo galo, užtikrinant saugų ir patikimą elektros energijos tiekimą.
Jei name planuojate atsisakyti dujų ir jungtis elektrinę kaitlentę, svarbu įvertinti buto elektros instaliacijos pajėgumą ir, jei reikia, kreiptis į specialistus dėl galios didinimo. Taip pat svarbu žinoti, kokie reikalavimai keliami elektros energijos įtampai, ateinančiai į įvadinį skydą iš ESO transformatorinės.
Jei turite žemės ūkio paskirties sklypą ir planuojate įsivesti elektrą, svarbu išsiaiškinti, ar tai įmanoma ir kokie reikalavimai keliami tokiam įvedimui. Taip pat svarbu žinoti, kokius dokumentus reikia pateikti pildant paraišką dėl elektros įvedimo į sodo namelį.
Taip pat svarbu žinoti, ar būtina įžeminti elektrinį boilerį, skalbyklę ir kitus prietaisus, ir ar užtektų nulio nuo skydelio.
Elektros instaliacijos įrengimas bute yra atsakingas darbas, todėl rekomenduojama kreiptis į kvalifikuotus specialistus, kurie užtikrins saugų ir patikimą elektros energijos tiekimą.
