Elektrinė blokų schema yra supaprastintas įrenginio ar sistemos vaizdas, kuriame pagrindiniai komponentai pavaizduoti kaip blokai, o ryšiai tarp jų - linijomis. Ši schema leidžia greitai suprasti sistemos struktūrą ir funkcijas, nereikalaujant gilinimosi į smulkias detales.
Pagrindiniai elektrinės blokų schemos elementai
- Blokai: vaizduoja atskirus sistemos komponentus, tokius kaip maitinimo šaltiniai, stiprintuvai, filtrai, jutikliai ir kt.
- Linijos: rodo ryšius tarp blokų, nurodant signalų srautą ir kryptį.
- Įvesties ir išvesties signalai: žymi signalus, patenkančius į sistemą ir išeinančius iš jos.
Blokų schemų tipai
Yra įvairių tipų blokų schemų, priklausomai nuo jų paskirties ir detalumo lygio:
- Funkcinės blokų schemos: vaizduoja pagrindines sistemos funkcijas ir jų tarpusavio ryšius.
- Struktūrinės blokų schemos: parodo fizinę sistemos struktūrą ir komponentų išdėstymą.
- Signalo srauto blokų schemos: pabrėžia signalų srautą sistemoje ir jų apdorojimą.
Kaip sudaroma elektrinė blokų schema
- Nustatykite sistemos ribas: apibrėžkite, kurie komponentai ir funkcijos priklauso sistemai.
- Identifikuokite pagrindinius komponentus: atskirkite svarbiausius sistemos elementus ir jų funkcijas.
- Nubraižykite blokus: kiekvieną komponentą pavaizduokite kaip atskirą bloką.
- Nurodykite ryšius: nubrėžkite linijas tarp blokų, rodančias signalų srautą ir kryptį.
- Pažymėkite įvesties ir išvesties signalus: nurodykite signalus, patenkančius į sistemą ir išeinančius iš jos.
Blokų schemų naudojimo privalumai
- Aiškumas: supaprastintas sistemos vaizdas leidžia lengviau suprasti jos veikimą.
- Efektyvumas: blokų schemos padeda greitai identifikuoti problemas ir optimizuoti sistemos veikimą.
- Komunikacija: blokų schemos palengvina bendravimą tarp inžinierių ir kitų specialistų.
Pavyzdys: Grūdų drėgmės matuoklio blokų schema

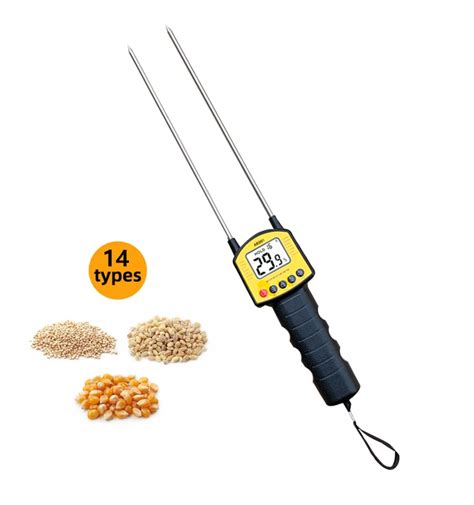

Grūdų drėgmės matuoklis MC-7825G naudoja pažangias technologijas, kad pateiktų aukščiausios kokybės daugiafunkcinį matuoklį, skirtą drėgmei nustatyti ne tik 1 ar 2, bet ir 36 skirtingose grūdų rūšims. Surinkti duomenys naudojami užkoduotame LED ekrane, leidžiančiame pateikti naujausią bandomų grūdų būklę.
Šio prietaiso blokų schemoje galime išskirti šiuos pagrindinius komponentus:
- Jutiklis (drėgmės matavimo elementas)
- Signalo apdorojimo grandinė
- Mikroprocesorius (duomenų apdorojimas ir valdymas)
- LED ekranas (rezultatų atvaizdavimas)
- Maitinimo šaltinis
Šie komponentai tarpusavyje susiję, kad užtikrintų tikslų ir patikimą grūdų drėgmės matavimą.
