Elektros Instaliacijos Schema Blokiniame Name: Pavyzdžiai ir Patarimai

Elektros instaliacija yra vienas svarbiausių aspektų planuojant ar renovuojant būstą. Tinkamai suplanuota ir įrengta elektros sistema užtikrina ne tik patogumą, bet ir saugumą. Šiame straipsnyje aptarsime elektros instaliacijos ypatumus blokiniuose namuose, pateiksime pavyzdžių ir naudingų patarimų.

Elektros Instaliacijos Planavimas

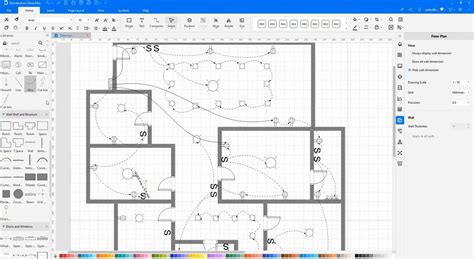

Patogiai suplanuoti jungikliai ir elektros lizdai, įvairiems gyvenimo scenarijams pritaikytas apšvietimas - vieni svarbiausių aspektų būste! Todėl elektros planui reikėtų skirti tikrai daug dėmesio. Tai 2D brėžinys, kuriame pavaizduoti visi elektros instaliacijos taškai, tokie kaip rozetės, jungtukai ir apšvietimas.

Taip pat sužymėti visi atstumai ir aukščiai. Atsižvelgiant į patalpų specifiką ir baldų išdėstymą, apšvietimo plane sužymime visus apšvietimo taškus, bei apšvietimo tipus. Taip pat nurodome tikslias jungtukų vietas beisukuriamas apšvietimo valdymo scenarijus.

Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą. Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Beje, elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes.

Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.

Elektros Įvadas ir Galingumas

Norėčiau sužinoti kokio galingumo elektros įvadas skirtas mano namui, nes noriu statyti oras vanduo 9kW šilumos siurblį. Kaip sužinoti?

Didiname elektros įvado į seną namą galingumą, įvedame trifazį 12 kW. Buvo vienfazis. Pakeitėme oro liniją nuo stulpo į namą į 4 gyslų kabelį, bet atvažiavus elektrikui padaryti priėmimo aktą ESO, pasirodo kad reikia 5 gyslų, reikia + vienos gyslos, kuria kaip pasakė arba permesti per tą pačią oro liniją, arba užkasti po žeme iki namo nuo stulpo, nors iki tol mums vienas elektrikas sakė, kad galima daryti įžeminimą prie namo skydo, kaip jis jau kažkur darė... Ar galite patarti kaip iš tikrųjų turi būti?

Namui 180m2, pastatytam pagal A klasę (beveik A+), apšildymas šiluminiu siurbliu oras-vanduo, yra vandens gręžinys ir nuotekų įrenginys, kokio galingumo reikia elektros įvado?

Statau 1 aukšto namą iš silikatinių blokelių 150 m2. Įvadas 15 kW. Norėčiau sužinoti bendrus elektros instaliacijos principus, o konkrečiai - kokio storio kabeliais (bus variniai) ir kiek gyslų yra įprastai daroma instaliacija į įvairias namo vietas? Tarkim: į virtuvę (viryklė, korosneles, indaplovė); į vonią (skalbyklė, džiovyklė); į katilinę (geoterminis 7kW, rekuperacija); į garažą (virinimas 3 fazes). Kokia išvedžiojimų struktūra - žvaigžde nuo spintos, ar šakojimosi principu? Kaip paskirstyti fazes?

Svarstau galimybę tiesti elektros kabelį nuo gyvenamojo sodo namo iki kito sodo galo. Kitame gale būtų vandeniui atspari rozetė ir ūkinis pastatas. Atstumas 30m. Ar galima tiesti kabelį juodame polipropeleno vamzdyje po žeme nuo namo iki tvoros, ir tada kabinti tą patį vamzdį su kabeliu ant tinklinės tvoros ~40cm aukštyje iki sklypo galo? Panašiai ant tvoros ~20cm aukštyje būtų pakabintas vasarinio sodo vandens polipropeleno vamzdis. Prie tvoros augs gyvatvorė. Kadangi sode planuojama daug augalų, medžių ir krūmų, rasti kur...

Gal galite patarti kokį elektros galingumą geriausia būtų įsivesti į gyvenamąjį namą? Namas 80kv. Manau jog užtektų 10kW. Bet ar trifazį ar vienfazį, kas geriau?

Namas yra 110 kv.m, 2006 m. statybos, C šilumos klasės. Elektros įvadas yra 10 kW. Ar užtektų įvado galingumo sumontuoti šilumos siurbliui oras - vanduo?

Kabeliai ir Laidai

Kabelio laidininko skerspjūvio plotas yra parenkamas atsižvelgiant į būsimas apkrovos sroves, kabelio ilgį, įtampos nuostolius ir trumpojo jungimo srovės dydį. Kiekvienu atveju skaičiuojama individualiai įvertinant konkrečią situaciją. Tačiau jeigu planuojama plėsti saulės elektrinės galią ir kabelio ilgis nuo šios jėgainės inverterio iki namo elektros skirstomojo skydelio yra keliasdešimt metrų arba daugiau, tuomet bent jau 6 mm² arba 10 mm² skerspjūvio ploto varinio laidininko būtų pakankamai optimalus pasirinkimas.

Rekomenduojama planuoti kloti trifazį ne mažiau kaip 4 gyslų varinį ir ne mažiau 6 mm² skerspjūvio ploto skirtą kloti žemėje lauko sąlygomis kabelį, pavyzdžiui, CYKY 4×6 mm² arba ne mažiau kaip 4 gyslų aliuminį ir ne mažiau 10 mm² skerspjūvio ploto skirtą kloti žemėje lauko sąlygomis kabelį, pavyzdžiui, AXMK 4×10 mm².

Vertinant galimus būsimus ateities poreikius (šilumos siurblys, el. pirties katilas, automobilio įkrovimo stotelė ir pan.) reikėtų atitinkami planuoti ne mažiau kaip 10 mm² skerspjūvio ploto varinį arba ne mažiau kaip 16 mm² skerspjūvio ploto aliuminį kabelį.

Papildomai apsaugai nuo mechaninio poveikio įvadinį kabelį per visą jo ilgį rekomenduojama įverti į techninį gofruotą vamzdį, pavyzdžiui, HDPE50.

Šiuo atveju reikėtų rinktis lauko sąlygoms tinkamą kloti kabelį su išorinio apvalkalo polietileno izoliacija, pvz. CYKY 3×1,5 mm² arba panašų pagal poreikį. Taip pat tiek žemėje, tiek ant šiltnamio konstrukcijų tvirtinamą kabelį reikėtų montuoti plastikiniuose instaliaciniuose vamzdžiuose, kurie patikimai saugo kabelį nuo mechaninio pažeidimo ir tuo pačiu užtikrina saugų statinio konstrukcijų, jame esančių įrenginių eksploatavimą bei jame dirbančių žmonių saugą.

Elektros Skydas ir Apsauga

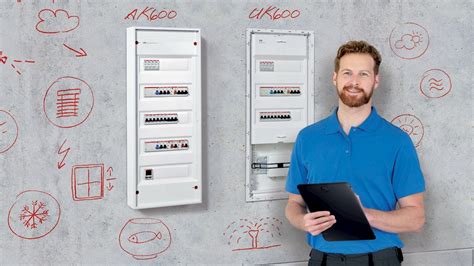

Jeigu norisi tvarkingiau, tuomet skirtuminių srovių apsauga (srovės nuotėkio relė) gali būti montuojama kairėje, prie kurios viršaus prijungiamas įvadinis kabelis, o automatinis jungiklis dešinėje, prie kurio prijungiamas kištukinis lizdas. Nulinis (N) ir apsauginio įžeminimo laidas (PE) yra prijungiami atitinkamai.

Skirtuminių srovių apsauga (srovės nuotėkio relė) naudojama kaip papildoma apsauga nuo prisilietimo įtampos. Namuose prie tokios skirtuminių srovių apsaugos prijungiami elektros įrenginiai ten kur yra arba gali būti laidžios elektros srovei grindys, sienos ar kt., pavyzdžiui: elektrinė viryklė, indaplovė, skalbyklė, džiovyklė, virtuvės stalviršio kištukiniai lizdai, vonios veidrodžio kištukiniai lizdai, elektrinis rankšluosčių džiovintuvas, elektrinis grindų šildymo kilimėlis, vandens šildymo boileris, pirties elektrinis katilas, garažo kištukiniai lizdai, lauko kištukiniai lizdai ir kt.

Taip pat skirtuminių srovių apsauga (srovės nuotėkio relė) turėtų būti naudojama kaip papildoma gaisrinė apsauga, kuomet elektros instaliacija montuojama ant medinių pastato konstrukcijų.

Elektros Instaliacija Po Žeme

Teisės aktai nustato, kad elektros kabeliai nedirbamoje žemėje turi būti įgilinti ne mažiau kaip 0,7 m, dirbamoje žemėje, po keliais ir įvažiavimais - ne mažiau kaip 1 m. Sankirtose su kitais inžineriniais tinklai būtina išlaikyti atitinkamus atstumus.

Rekomenduojama visą žemėje esantį kabelį (arba visą jo ilgį) įverti į tam skirtą techninį vamzdį apsaugai nuo mechaninio poveikio arba kabelis gali būti klojamas tiesiog žemėje padarant 10-20 cm smėlio pagalvę po kabeliu ir virš jo. Virš kabelio 0,3-0,5 m nuo žemės paviršiaus turėtų būti klojama geltona signalinė juosta "Kabelis" žyminti kabelio vietą po ja.

Jeigu kabelis yra skirtas kloti žemėje, tuomet tokį kabelį galima kloti tiesiogiai į žemę, tačiau reikėtų bet jau išrinkti akmenis ir kitus aštrius daiktus, kad jie neliestų kabelio. Kitas būdas tranšėją ir kabelį užpilti smėliu padarant smėlio pagalvę (pvz., 10 cm po kabeliu ir 10 cm virš kabelio).

Elektros Pajungimas Kaitlentei

Standartines keturių kaitviečių kaitlentes galima prijungti tiek prie vienfazio, tiek ir prie trifazio elektros tinklo. Vienfazio prijungimo atveju reikėtų jungti ne mažiau kaip 3×4 mm² varinio laidininko skerspjūvio ploto kabeliu per C32 vienfazį automatinį jungiklį.

Trifazio prijungimo atveju reikėtų jungti ne mažiau kaip 5×2,5 mm² varinio laidininko skerspjūvio ploto kabeliu per C16 trifazį automatinį jungiklį. Gamintojas montavimo instrukcijoje paprastai nurodo kaip turėtų būti jungiama kaitlentė tiek vienfaziu tiek trifaziu atveju.

Pasirinkus didesnės galios kaitlentę situaciją reikėtų vertinti atskirai. Taip pat reikėtų įvertinti esamo namo ar buto elektros įvado galią, kuri turėtų būti pakankama tiek kaitlentės, tiek ir kitų buitinių prietaisų poreikiams.
