Elektros laidai gamybinėms patalpoms: Pasirinkimas, Montavimas ir Saugos Reikalavimai

Elektros kabeliai ir laidai - priemonės, kurios padeda sukurti visapusiškai funkcionuojančią elektros instaliaciją. Elektros kabeliais ir laidais keliauja elektros energija, kuri iš pradinio elektros šaltinio yra perduodama galutiniam vartotojui.

Ar esate sudėtingame elektros instaliacinių kabelių pasirinkimo kelyje ir ieškote patikimų bei saugių sprendimų? E-kabelita.lt asortimente - aukštos kokybės instaliaciniai kabeliai, kurie sukurti taip, kad padėtų suformuoti nepriekaištingą elektros instaliaciją, lengvą montavimą bei ilgaamžiškumą. Mes ne tik tiekiame instaliacinius kabelius, bet ir konsultuojame klientus techniniais klausimais: nuo to, kaip maksimaliai pailginti instaliacinių kabelių tarnavimo laiką, tinkamai juos tvarkant ir montuojant, iki svarbiausių elektrotechnikos aspektų ir kt.

Renkantis elektros kabelius gamybinei patalpai, svarbu atsižvelgti į keletą pagrindinių veiksnių, tokių kaip patalpos tipas, aplinkos sąlygos ir saugumo reikalavimai. Tinkamas kabelių pasirinkimas užtikrins patikimą ir saugų elektros energijos tiekimą, sumažins gedimų riziką ir užtikrins darbuotojų saugumą.

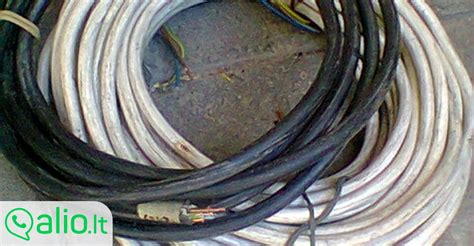

Įvairūs elektros kabeliai

Pagrindiniai Elektros Kabelių Tipai Gamybinėms Patalpoms

Gamybinėse patalpose dažniausiai naudojami šie elektros kabelių tipai:

• PVC izoliuoti kabeliai: Tai vieni populiariausių kabelių, pasižymintys geromis izoliacinėmis savybėmis ir atsparumu daugeliui chemikalų. Jie tinkami naudoti sausose ir drėgnose patalpose, tačiau nerekomenduojami aukštos temperatūros aplinkoje.
• XLPE izoliuoti kabeliai: Šie kabeliai pasižymi geresniu atsparumu aukštai temperatūrai ir chemikalams nei PVC izoliuoti kabeliai. Jie tinkami naudoti sudėtingesnėse pramoninėse aplinkose.
• Guminiai kabeliai: Šie kabeliai yra lankstūs ir atsparūs mechaniniams pažeidimams. Jie dažnai naudojami prijungiant įrangą, kuri reikalauja didelio mobilumo. Guminiai elektros energijos tiekimo kabeliai yra puikus pasirinkimas, kai reikalingas patikimas, lankstus ir atsparus sprendimas elektros energijai tiekti.
• Šarvuoti kabeliai: Šie kabeliai turi papildomą apsauginį sluoksnį, kuris apsaugo nuo mechaninių pažeidimų ir graužikų. Jie tinkami naudoti vietose, kur kabeliai gali būti pažeisti.
• Ugniai atsparūs kabeliai: Šie kabeliai yra specialiai sukurti, kad atlaikytų aukštą temperatūrą ir ugnį. Jie naudojami vietose, kur būtina užtikrinti elektros energijos tiekimą net gaisro atveju, pavyzdžiui, avarinio apšvietimo sistemose.

Kabelių Pasirinkimo Kriterijai

Renkantis elektros kabelius gamybinei patalpai, būtina atsižvelgti į šiuos kriterijus:

• Aplinkos sąlygos: Svarbu įvertinti temperatūrą, drėgmę, chemikalų poveikį ir kitus aplinkos veiksnius.
• Mechaniniai krūviai: Reikia atsižvelgti į galimus mechaninius pažeidimus, vibraciją ir kitus krūvius.
• Elektros apkrova: Būtina apskaičiuoti maksimalią elektros apkrovą, kuri teks kabeliams.
• Saugos reikalavimai: Svarbu laikytis visų saugos reikalavimų ir standartų, taikomų elektros instaliacijai gamybinėse patalpose.
• Pastato tipą: Aukštų lubų ir mažesnio ploto patalpoms reikia mažiau šviestuvų bei siauresnės sijos. Žemesnių lubų ir didesnio ploto patalpai reikia didesnio spindulio kampo šviestuvų.

Kabelių Žymėjimas

Elektros kabeliai žymimi raidėmis ir skaičiais, kurie nurodo kabelio tipą, laidininkų skaičių, skerspjūvį ir kitas svarbias charakteristikas. Svarbu suprasti kabelių žymėjimą, kad būtų galima pasirinkti tinkamą kabelį konkrečiai paskirčiai.

Pavyzdžiui, kabelio žymėjimas "NYM-J 3x1.5" reiškia, kad tai PVC izoliuotas kabelis su trimis 1.5 mm² skerspjūvio laidininkais ir įžeminimo laidininku.

Informacija, esanti ant instaliacinio kabelio, nurodo pagrindines jo technines savybes, paskirtį ir atitiktį standartams. Šie žymėjimai padeda tiksliai suprasti, kokiomis sąlygomis kabelį galima naudoti, kokią įtampą jis gali atlaikyti ir kokios yra jo konstrukcinės savybės.

• Kabelio tipas.
• Įtampos klasė. Ji dažniausiai nurodoma skaičiais, pavyzdžiui, 300/500 V arba 450/750 V.
• Gyslų skaičius ir skerspjūvis. Ant kabelio galima rasti tokius skaičius, pavyzdžiui, 3×1,5 mm², 5×2,5 mm² ir pan. Tai reiškia, kad instaliacinis kabelis turi atitinkamą skaičių laidininkų, o skerspjūvis nurodo kiekvienos gyslos storį. Pavyzdžiui, ant kabelio esantis žymėjimas „3×2,5“ reiškia, kad jame yra trys laidininkai, kurių kiekvieno skersmuo yra 2,5 mm².
• Gamintojo pavadinimas arba logotipas.
• Sertifikatai ir standartai.
• Papildoma informacija.

Elektros Instaliacija ir Apšvietimo Svarba

Be tinkamo elektros kabelių pasirinkimo, svarbu užtikrinti tinkamą apšvietimą gamybinėse patalpose. Apšvietimas turi būti pakankamai ryškus ir tolygus, kad darbuotojai galėtų saugiai ir efektyviai atlikti savo darbą.

• Liumenai (Lm) - tai šviesos srauto matavimo vienetas, nurodantis šviestuvo ar lemputės šviesos skleidžiamą intensyvumą ir ryškumą. Daugiau nei 3000 Lm turintys šviestuvai skleidžia labai ryškią ir intensyvią šviesą. 1600-3000 Lm naudojami apšviesti dideles patalpas (prekybos centrui, visą 11-18 kv.).
• Spindulio kampas - tai kampas, kuriuo šviesa sklinda ant grindų.

Patalpos apšvietimą galima suskirstyti į:

• Pagrindinį apšvietimą, kuris apima visą erdvę.
• Akcentinį apšvietimą, kuris apšviečia tam tikrą kambario dalį.
• Dekoratyvinį apšvietimą, kuris apšviečia norimą objektą.

Mažmeninės prekybos parduotuvėse reikalinga ryški ir intensyvi šviesa, kad ją išgauti reikalingi siauresnio spindulio šviestuvai. Restoranuose rekomenduojama naudoti siauresnio pluošto šviesą. Gyvenamuosiuose pastatuose rekomenduojama rinktis šviestuvus 40° - 60° spindulio kampu. Sandėliuose su aukštomis lubomis verta rinktis kelis siauresnio spindulio kampo šviestuvus. 2700 - 3000K sukuria jaukią patalpos atmosferą.

GentleSpace GreenWarehouse BY470X - pažangus LED šviestuvas sandėliams, logistikos centrams ir gamybinėms patalpoms, skirtas užtikrinti maksimalų energijos efektyvumą, ilgaamžiškumą ir paprastą valdymą. Integruota ActiLume belaidė kontrolės sistema leidžia patalpos apšvietimą valdyti lanksčiai - reguliuoti šviesos intensyvumą, grupuoti šviestuvus, keisti zonas be papildomų laidų ar įrangos keitimo.

Elektros Instaliacijos Reikalavimai

Elektros instaliacija - tai laidų, kabelių bei jiems priklausančių tvirtinimo detalių, skirstomųjų, jungiamųjų dėžučių, galinių dėžučių, skydelių, jungiklių, kištukinių lizdų, šviestuvų ir kitų elementų visuma. Kitaip sakant, elektros instaliacija yra visa tai, kas numatyta pastato elektros schemos plane. Čia gali būti nurodytos kabelių ir laidų markės, jų klojimo būdai, laikančiųjų ar tvirtinimo elementų tipai ir jų pastatymo vietos, apkrovų skaičiavimo schemos, įvado montavimo reikalavimai, apšviestumo skaičiavimo rezultatai.

Pagrindiniai elektros instaliacijos reikalavimai yra nustatyti Elektros įrenginių įrengimo taisyklėse, Lietuvos higienos normose ir kt.

Pagal paskirtį elektros instaliacija skirstoma į:

• vidaus elektros instaliacija;
• lauko elektros instaliacija;
• pastogės patalpų elektros instaliacija.

Pagal laidų ir kabelių klojimo būdą, bet kuri elektros instaliacija gali būti atviroji ir paslėptoji. Be to, laidai gali būti klojami betarpiškai paviršiais, gali būti tvirtinami ant nedegios medžiagos juostelių, instaliaciniuose vamzdžiuose (lygiuose ir rifliuotuose), loviuose, pastatų statybinių konstrukcijų kiaurymėse.

Laidai gali būti betonuojami į pastatų konstrukcijas jų gamybos metu, klojami lentynose, pakabinami laisvai ar tvirtinami ant stygų, trosų ar lynų. Tas ar kitas instaliacijos klojimo būdas bei jos rūšis pasirenkamas priklausomai nuo aplinkos sąlygų, objekto paskirties, architektūrinių reikalavimų. Įvertinami estetiniai ir ergonominiai aspektai.

Vidaus ar lauko atvirąja instaliacija vadiname tokią instaliaciją, kuri tiesiama sienų, lubų ar grindų išoriniais paviršiais ant patalpų ar statinių konstrukcinių elementų. Tokia instaliacija paprastai yra vizualiai matoma.

Paslėptąja instaliacija vadinama tokia instaliacija, kuri tiesiama patalpų konstrukcijų viduje - sienose, lubose, grindyse, perdangose, po tinku, tinke (potinkinė instaliacija).

Gyvenamose ir tarnybinėse patalpose naudojami izoliuoti laidai ir kabeliai, o kai kuriose gamybinėse patalpose ir neįzoliuoti laidininkai - šynos.

Laidas paprastai turi srovinę gyslą (laidininkas, gysla) ir izoliacijos sluoksnį, vadinamą pagrindine arba fazine izoliacija (pagrindinė apsaugos priemonė nuo tiesioginio prisilietimo). Instaliacinis kabelis ant pagrindinės izoliacijos turi plastikinį apvalkalą, apsaugantį gyslą nuo mechaninio poveikio. Esant reikalui, kabeliai gali turėti ekraną ir kitus komponentus.

Po vienu apvalkalu gali būti keli laidai su fazinėmis izoliacijomis. Todėl kabelių montavimo galimybės yra didesnės negu laidų. pvz., laidų negalima tvirtinti betarpiškai metalinėmis apkabomis, jie netiesiami degiais paviršiais ir kt.

Laidų izoliacija dažniausiai būna polivinilchloridinė (PVC). Mažiau lanksčių laidų ji būna gaminama iš kietojo polivinilchlorido, lanksčių - iš gumos ar minkšto polivinilchlorido. Apvalkalas leidžia laidus naudoti drėgnose ir šlapiose patalpose bei chemiškai aktyvioje aplinkoje. Apvalkalas gali būti iš įvairios sudėties polivinilchlorido, gumos ar jų darinių.

Paprastai tokie laidai ir kabeliai netinka montuoti atvirame ore ir žemėje. Šiems tikslams reikia naudoti kabelius, kurių apvalkalas yra atsparus cheminiam ir ultravioletinių spindulių (UV) poveikiui. Neigiama PVC izoliacijos savybė yra tai, kad degdama ji išskiria žmogui nuodingas medžiagas - halogenus. Todėl laidų ir kabelių su tokia izoliacija nerekomenduojama naudoti uždarose patalpose. Tokius laidus ir kabelius rekomenduojama keisti behalogeniniais, pvz. NYM, PPJ, MMJ, o ypatingai (N)YM reikėtų keisti į Afux (Suomija), NHXMH (Vokietija), EXQ-Light (Švedija) ir kt).

Laidų ir Kabelių Tipai

Laidai ir kabeliai klasifikuojami pagal:

• gyslų skaičių;
• gyslų tipą (vienavieliai, daugiavieliai, lankstūs, labai lankstūs);
• izoliacijos medžiagą;
• apvalkalo medžiagą;
• paskirtį.

Pagal gyslų skaičių, laidai ir kabeliai gali būti:

• Viengysliai ir dvigysliai laidai ir kabeliai naudojami vienfazių vartotojų maitinimui TN-C tinkle.
• Trigysliai laidai ir kabeliai naudojami vienfazių vartotojų maitinimui TN-S tinkle, atskirais atvejais - trifazių vartotojų maitinimui IT tinkle.
• Keturgysliai laidai ir kabeliai naudojami trifazių vartotojų maitinimui TN-C tinkle.

Kuo skiriasi visi šie laidų tipai?!

Pagal gyslų tipą, laidai skirstomi į:

• vienavieliai (monolitiniai, angl. Solid conductor);
• daugiavieliai (angl. Stranded conductor intended for fixed instalation);
• lankstūs (angl. Flexible conductor);
• labai lankstūs (angl. Very flexible conductor).

Vienavieliai laidai mažiau lankstūs. Jie naudojami stacionarioje instaliacijoje, skirstomųjų skydelių, galios spintų instaliacijai. Daugiavieliai laidai ir instaliaciniai kabeliai naudojami kilnojamųjų elektros įrenginių instaliacijai.

Aliumininės gyslos mažiau atsparios lankstymui, valomas aliuminis tuoj pat pasidengia oksido sluoksniu ir jį sunkiau sujungti. Aliuminis jungtyse, veikiant temperatūrai ir laikui, deformuojasi ir gnybtai atsileidžia.

Laidų skerspjūvių plotai (toliau tekste - skerspjūviai) yra sunorminti. Elektros instaliacijoje dažniausiai sutinkamos 1,5; 2,5; 4; 6; 10 ir 16 mm2 skerspjūvio laidų ir kabelių gyslos.

TN-C tinklo sistema neturi būti naudojama grupiniame tinkle (po įvadinės apskaitos spintos, elektros skaitiklio laiptinėje ar bent grupinio skydelio, kai PEN laido skerspjūvis mažesnis nei 10 mm2 Cu).

TN-S tinkle - naudotini variniai laidininkai ne mažesnio kaip l,5 mm2 grupiniuose tinkluose ir 2,5 mm 2 maitinimo tinkluose.

Instaliacijoje N ir PE laidininko skersmuo neturi būti mažesnis už fazinių laidininkų skerspjūvį.

PEN laidininkas gali būti 50 % mažesnis už fazinius laidininkus tik per 16 mm2 skerspjūvio variniams ir 25 mm2 skerspjūvio aliumininiams faziniams laidininkams, bet ne mažesnio kaip 16 mm2 skerspjūvio variniams ir 25 mm2 skerspjūvio aliumininiams.

(aiškiau: 62. Esant vienfazei apkrovai, vienfazių dvilaidžių ir trilaidžių linijų, trifazių keturlaidžių ir penkialaidžių linijų nulinių (N) laidininkų skerspjūvis turi būti lygus fazinių laidų skerspjūviui.

Esant trifazei simetrinei apkrovai, trifazių keturlaidžių ir penkialaidžių linijų nulinių (N) laidininkų skerspjūvis turi būti lygus fazinių laidininkų skerspjūviui, jei fazinių varinių laidininkų skerspjūvis yra iki 16 mm2, o aliumininių - iki 25 mm2. Jei skerspjūviai didesni, tai nulinių laidininkų skerspjūvis turi būti ne mažesnis kaip 50 proc.

Šiuo metu naudojami laidai yra pagaminti įvairiose pasaulio firmose. Jie turi įvairius žymenis. Nors dažnai ir prisilaikoma ženklinimo normiškumo, bet yra labai daug išimčių ir konkrečios firmos gaminiai dažnai sunkiai pagal žymenis atpažįstami nuo analogiškų kitos firmos gaminių. Todėl pereinamuoju laikotarpiu Lietuvoje galima įsigyti praktiškai vienos konstrukcijos laidų su skirtingais žymenimis.

Instaliacijai naudojamų varinių ir aliumininių laidų ir kabelių skerspjūvių plotai turi būti ne mažesni, nei nurodyti 6.1. lentelėje. Laidų izoliacija turi atitikti tinklo vardinę įtampą.

Saugos Reikalavimai

Prieš įrengiant elektros instaliaciją bet kokiame pastate, būtina bent apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama.

Jei kabeliai ar laidai kerta vamzdynus, tai tarp jų turi būti ne mažiau negu 50 mm, o iki dujų vamzdžio - ne mažiau kaip 100 mm atstumas.

Kabelių naudojimas reglamentuotas pagal patalpų paskirtį minėtose "Elektros įrenginių įrengimo bendrosiose taisyklėse". Mediniame name dėl saugumo rekomenduojama naudoti dvigubos arba trigubos izoliacijos behalogenius kabelius, kurių izoliacijos medžiagos gaisro metu, skirtingai nei PVC izoliacija, neišskiria nuodingų dūmų. Šie kabeliai, izoliuoti halogenų neturinčiomis medžiagomis, yra mažo dūmingumo ir gaisro metu neišskiria žmonių sveikatai pavojingų nuodingų korozinių dujų.

Dėl šių savybių behalogeniniai kabeliai būtini visuomeninių pastatų, požeminių perėjų, metro ir panašių visuomeninės paskirties statinių elektros instaliacijai, kad galimo gaisro metu būtų lengvesnė žmonių ir brangios įrangos evakuacija. Vienas iš behalogeninių kabelių.

Paviršinės ir paslėptos kištukinių lizdų bei jungiklių dėžutės mediniame name turėtų būti nedegios, laikančios šilumą, t.y. Laidų ir kabelių perėjas per vidaus ir lauko sienas, pertvaras bei perdangas tarp aukštų reikia įrengti taip, kad jos būtų lengvai pakeičiamos. Dėl to perėjos turi būti vamzdyje, latake, kanale ir pan.

Tarpus tarp laidų, kabelių ir vamzdžių, lovių perėjose per sienas, pertvaras ir perdangas reikia per visą konstrukcijos storį užsandarinti nedegiomis medžiagomis ir lengvai pašalinamu užpildu, kad negalėtų prasiskverbti ir susikaupti vanduo, plisti ugnis. Dažniausia tam naudojamos nedegios montavimo putos - jos įpurškiamos į tarpą tarp medienos ar kitos medžiagos ir vamzdžio. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius ir nutiesti naujus.

Jei laidai pereina iš sausos arba drėgnos patalpos į šlapią patalpą, iš vienos šlapios į kitą šlapią patalpą arba išeina iš patalpos į lauką, kiekvienas laidas turi būti tiesiamas atskirame izoliaciniame vamzdyje.

Laidai ir kabeliai kanaluose tiesiami keliais sluoksniais, atsižvelgiant į gamintojų nustatytas jų apkrovas ir klojimo būdų reikalavimus. Jei reikalavimai nežinomi, tai laidų ir kabelių skerspjūvių suma kanale, skaičiuojant pagal jų išorinį skersmenį, įskaitant izoliaciją ir išorinius apvalkalus, neturi būti didesnė kaip 35 proc. uždaro kanalo skerspjūvio ir 40 proc. dangčiu uždengiamo latako skerspjūvio.

Kabelių įrenginiuose, gamybos patalpose ir elektros įrenginių patalpose reikia naudoti kabelius ir laidus su ugniai atspariu, savaime gęstančiu (nepalaikančiu degimo) apvalkalu arba izoliacija, o degius kabelius ir laidus - ugniai atspariame, B degumo klasės statybos produktų vamzdyje, dengtame lovyje ir pan.

Degumo Klasės

Kabelių ir kitų statybinių gaminių/medžiagų degumas skirstomas pagal klases, Lietuvoje perimtas Europos LST EN 13501-1 standartas, vadinamas "Euroklase". Joje skirtingos gaminių degumo savybės ženklinamos didžiosiomis raidėmis A, B, C, D, E, F ir papildomomis mažom.

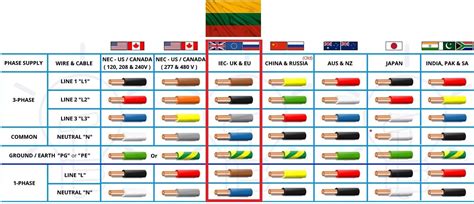

Elektros kabelių žymėjimas
