Elektros instaliacijos žymėjimas patalpų planuose – patarimai, kaip optimaliai suplanuoti savo būsto elektros tinklus

Kiekvienas elektros elementas turi savo sutartinį grafinį simbolį, kurie nustatomi standartais ir kitais norminiais dokumentais. Lietuvos standartizacijos departamento svetainėje galima pasitikrinti standartų buvimą ir jų galiojimą.

Elektros įrenginiai, kaip ir kiti techniniai įrenginiai, montuojami pagal iš anksto sudarytą projektą, vadinamą technine dokumentacija. Tai brėžiniai, paaiškinimai ir kiti dokumentai, pagal kuriuos montuotojai gali sumontuoti įrenginius tiksliai taip, kaip nusprendė projektuotojas.

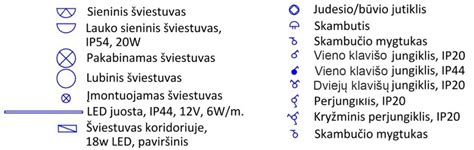

Elektros instaliacijos simboliai

Techninė Dokumentacija

Elektros įrenginių techninė dokumentacija - tai visų pirma dviejų rūšių brėžiniai: įrenginių schemos ir jų planai.

Įrenginių Schemos

Įrenginių schema turi aiškinti jų funkcinę paskirtį ir kiek galima paprasčiau bei aiškiau vaizduoti tų elementų sujungimus.

Sujungimų Planas

Sujungimų planas - tai pagrindinis brėžinys, nurodantis, kaip montuoti įrenginius. Jis braižomas topografiškas; ant supaprastinto atskirų pastato aukštų plano dažniausiai 1:100 masteliu braižomos laidų trasos, pažymimos skirstomųjų skydų, atšakinių dėžučių, jungiklių bei kištukinių lizdų montavimo vietos. Pateikiama įvairi informacija, reikalinga elektrikams, pavyzdžiui, laidų skaičius, tipas, skerspjūvis ir tiesimo būdas (sutartiniais žymėjimais), netipinių detalių montavimo būdas (papildomais brėžiniais arba eskizais).

"Namų Darbai" Prieš Kreipiantis Į Elektriką

Šiame metodiniame leidinyje aprašyti „namų darbai“, kuriuos reikėtų paruošti, prieš kreipiantis į elektriką, su prašymu parengti projektą namo elektros instaliacijai. Atsakydami į pateiktus klausimus, visų pirma galvokite apie tai, kas jums asmeniškai būtina, gražu ir, svarbiausia, patogu. Taip, tai kūrybinė užduotis. Pildyti dokumentą galima elektroniniame varijante, atsispausdinus arba naudoti kaip pagalbinę priemonę laisva forma aprašant savo pageidavimus.

Reikalingi šie planai:

Visų patalpų plano (2 vnt., viename žymimos rozetės, kitame - apšvietimas).
Bendras sklypo planas (laukinės elektros įrangos žymėjimui - apšvietimui ir pan.).

Dėmesio! Jei susimąstėte apie elektrą, vadinasi pats laikas pagalvoti ir apie kitas inžinerines sistemas, kurioms reikalingi kitokie laidai ir galbūt atskiri projektai.

Pavyzdžiui:

Dviejų aukštų namas, kurio bendras plotas 170 kv.m. Noriu, kad apšvietimas lauke būtų programuojamas pagal laiką, o visų įėjimų apšvietimas būtų reguliuojamas automatiniu judesio detektoriumi tamsiu paros metu. Mėgstu kepti, todėl virtuvėje stovės dvi galingos elektrinės orkaitės ir didžiulis atskiras šaldiklis. Kartais darau skulptūras iš medžio, taigi, vidiniame kiemelyje norių turėti galimybę pajungti elektrinius instrumentus. Naujiems metams namą puošiu girliandomis, todėl reikalingos įmontuotos rozetės joms įjungti. Be namo, sklype kada nors stovės atskiras ūkinis pastatas ir pirtis. Ir t.t.

Rozečių Išdėstymo Planavimas

Vienoje iš paruoštų patalpų plano kopijų sužymėkite, kur ir kiek rozečių norite turėti. Įprasta rozetes montuoti 20-30 cm aukščiau grindų lygio, tačiau tai ne visada ir ne visur patogu. Pavyzdžiui:

Rozetes prie lovos spintelės patogu įrengti kiek aukščiau spintelės viršaus.
Jei turite naminių gyvūnų ar mažų vaikų, patogu kai rozetės, į kurias jungiami kompiuteriai ar kita aparatūra, būtų aukščiau stalviršio (laidai nesidriekia palei grindis, kur gali būti nugraužti ar su jais žaidžiama ir pan.).
Ten kur virtuvėje bus darbastalis, rozetes nepastoviai naudojamiems virtuviniams prietaisams įjungti, patogu montuoti taip pat virš jo, o ne gręžioti skyles jame ir statyti papildomus ilgintuvus.
Vonioje planuojant rozetes elektrinei barzdaskutei ar plaukų džiovintuvui, svarbu, kad ji nebūtų per žemai, kad laido ilgio pakaktų pakelti prietaisą į tinkamą aukštį ir t.t.

Taip pat storesnis kabelis rekomenduojamas virtuvinėms rozetėms, į kurias vienu metu neretai būna pajungiama keletas galingų prietaisų (maisto smulkintuvas, el. Audioaparatūra ypač jautri maitinimo kokybei ir t.t. Rozetės stacionariai ir ypatingai technikai žymimos kvadratukais su numeriais. Tęskite sąrašą, jei žinote, kad pas jus namuose bus nepaminėti prietaisai ar įrenginiai (akvariumas, projektorius ir t.t.). Atskirai nurodykite, jei prietaisui reikės trifazio pajungimo.

Specialios paskirties rozetės yra skirtos montuojamai technikai. Visas likusias rozetes, pažymėkite toje pačioje schemoje tuščiais kvadratėliais tose vietose, kur jos jums reikalingos. Vienas kvadratėlis - viena rozetė. Nerekomenduojama montuoti viengubų rozečių, nebent tai koks užkaboris, kur tik kartkartėmis bus įjungiamas dulkių siurblys.

Galbūt tai visiškai nereikalinga funkcija jums, o gal jūs tiesiog apie tai nesate girdėję, tačiau yra keletas gan praktiškų būdų kaip organizuoti rozečių valdymą. Tarkim, galima įrengti mygtuką, kurį nuspaudus, visos rozetės namuose (išskyrus šaldytuvą ir kitą buitinę techniką, kuri veikti turi pastoviai) išsijungs.

Apšvietimo Planavimas

Duomenys apie apšvietimą žymimi antroje vidaus patalpų plano kopijoje. Pagrindinė mintis čia tokia: reikia nurodyti kiekvieno šviestuvo vietą, jo tipą, galingumą ir vietą, kur norite, kad būtų įrengtas jungiklis tam šviestuvui ar šviestuvų grupei. Vienas jungiklis gali įjungti/išjungti keletą šviestuvų.

Apšvietimo klausimas tikrai sudėtingas. Jei neturite specialaus dizainerio parengto apšvietimo projekto, jį teks susikurti patiems. Dabar egzistuoja visa galybė apšvietimo varijantų: jums teks rinktis iš led, halogeninių, liuminiscensinių įvairiausio dizaino lempučių, nuspręsti ar reikia kurioje nors vietoje galimybės pritemdyti šviesą, padaryti taip, kad šviesa įsijungtų nuo judesio, garso, tam tikru laiku ir pan. O kur dar visokios šviesos spalvos (šilta, šalta, dienos..).

Šviestuvai plane žymimi apskritimais. Jei nepažymėta kitaip, manoma, kad švietuvas skirtas 220 V maitinimui ir jam nereikalingas ryškumo valdymas. Ypatumus (LED, 12 V maitinimas, reikalingas DIM ir t.t. Įprastai jungikliai montuojami 90-100 cm nuo grindų aukštyje.

Kaip ir rozetės, taip ir visi šviestuvai, gali turėti nemažai valdymo galimybių.

Lauko Elektros Įrenginių Planavimas

Atėjo laikas pasiimti sklypo planą ir sužymėti jame visus įrenginius ir jų pajungimo vietas, kurios yra lauke. Rozetės kaip ir viduje žymimos kvadratais tose vietose, kur jų reikia. Laukinis apšvietimas gali sąlyginai būti skirstomas į tuos šviestuvus, kurie montuojasi ant pastato fasado ir kiemo apšvietimą.

Būtina nurodyti kitų įrenginių (žaliuzių, vartų ir pan.) pajungimo vietą ir tipą. Neužmirškite nurodyti tokiems įrenginiams reikalingų fazių, o geriausia būtų nurodyti modelį.

Praktiniai Patarimai

Projektuojant ir montuojant naują įrenginį, taip pat keičiant esamą, reikia įvertinti natūralų imamosios galios augimą ir naujų modernesnių įrenginių atsiradimą. Elektros įrenginiai turi būti sumontuoti taip, kad tarnautų mažiausiai 25 metus ir todėl:

Įvado ir PMML skerspjūvis turi būti parinktas su tam tikra atsarga.
Pagrindinių skirstyklų, lovių bei linijų vamzdžių matmenys irgi turi būti parinkti su atsarga.
Patartina palikti atsarginius, iš pradžių nenaudojamus vamzdžius ir tarpus loviuose, taip pat laisvus fiderius skirstyklose tinklo grandinėms, apie kurias šiandien apskritai nežinoma, ar bus reikalingos.

Įžvalgumas apsimoka; tai, kas statant kainuoja nebrangiai, kada nors leis išvengti daug rūpesčių bei dalies išlaidų. Pakanka atidžiai apžiūrėti namų laiptines bei išvaizdą tų pastatų, kurie buvo statyti neprotingo „taupymo“ laikotarpiu: pamatysime vėliau atvirai nutiestų elektros, telefono, distancinio durų valdymo, antenų, kabelinės televizijos vamzdžių ir laidų raizgalynę.

Maitinimo Tipai

Mažą galią imančiam butui maitinti užtenka vienos fazės. Trifazis maitinimas reikalingas, jeigu:

Bute yra trifazis imtuvas (patalpos šildytuvas didesnės kaip 2 kW galios arba kitas imtuvas, kurio galia didesnė kaip 4 kW).
Imamoji galia dabar ar ateityje gali būti didesnė kaip 5 kW.

Grandinės ir Apkrovos Paskirstymas

Iš buto skirstomojo skydo išeinančių laidų skaičius ir apkrovos paskirstymas atskiroms grandinėms nustatomas pagal šias taisykles:

Elektros tinklas į atskiras grandines turi būti dalijamas logiškai; atskira grandinė turi maitinti vieną didelės galios imtuvą, kelių gretimų patalpų apšvietimą, kištukinius lizdus gretimose patalpose arba apšvietimą ir kištukinius lizdus nustatytose patalpose.
Didelės galios imtuvai (elektrinė viryklė, skalbimo mašina su vandens šildytuvu, indų plovyklė, vandens šildytuvas, patalpų šildytuvas) turi turėti atskirą grandinę.
Viena apšvietimo grandinė turi maitinti ne daugiau kaip 20 apšvietimo tašką.
Viena kištukinių lizdų grandinė turi maitinti ne daugiau kaip 10 kištukinių lizdų.
Trimis fazėmis maitinamuose butuose vienfazės grandinės turi būti prijungtos taip, kad visos fazės būtų vienodai apkrautos.

Padalijus apkrovą grandinėms, kiekvienai grandinei reikia nustatyti atitinkamą apsaugą ir laidų skerspjūvį.
