Šiame straipsnyje aptarsime gamybinių patalpų mechaninio vėdinimo ypatumus, jo svarbą, reikalavimus bei įrangą. Aptarsime, kodėl mechaninis vėdinimas yra būtinas šiuolaikinėse gamybos vietose ir kaip tinkamai suprojektuota vėdinimo sistema gali užtikrinti darbuotojų sveikatą, produktyvumą ir saugą.
Mechaninio vėdinimo sistemos komponentai
Kas yra mechaninis vėdinimas?
Pagal statybos reglamentą, mechaninis vėdinimas - vėdinimas, naudojant ventiliatorius. Mechaninis vėdinimas - tai vėdinimo būdas, kai nešvaraus oro ištraukimas yra paskatinamas elektriniu ventiliatoriumi (siurbtuvu). Mechaninis vėdinimas naudojamas tais atvejais, kai nėra natūralaus vėdinimo arba juo neįmanoma patalpoje išlaikyti norminių oro parametrų. Mechaninis ir natūralus vėdinimas gali veikti kartu.
Mechaninis vėdinimas naudojamas tais atvejais, kai nėra natūralaus vėdinimo arba juo neįmanoma patalpoje išlaikyti norminių oro parametrų. 2005 m. birželio 9 d. įsakymu Nr. reglamente išdėstyti pagrindiniai reikalavimai ŠV ir OK sistemoms projektuoti ir įrengti. Šis statybos techninis reglamentas taikomas projektuojant ir įrengiant pastatų ir inžinerinių statinių patalpų šildymo, vėdinimo ir oro kondicionavimo (ŠV ir OK) sistemas, išskyrus mažos (lauko sienų šilumos inercijos koeficientas D < 1,5) ir ypač didelės (lauko sienų šilumos inercijos koeficientas D > 7) šilumos inercijos atitvarų pastatus ir inžinerinių statinių patalpas, taip pat pastatus ir inžinerinius statinius, susijusius su radioaktyviųjų ir sprogstamųjų medžiagų vartojimu ir gamyba, technologines sistemas ir įrengimus.
Sunku įsivaizduoti šiuolaikinės gamybos vietą ar cechą be priverstinio mechaninio vėdinimo, jis įrengiamas net ir steriliose laboratorijose. Kadangi pramonės patalpose vykdomi įvairūs procesai, labai dažnai oras jose būna užterštas dulkėmis, cheminėmis medžiagomis, garais, dujomis.
Kodėl svarbus mechaninis vėdinimas gamybinėse patalpose?
Nevėdinamuose patalpose dažnai kaupiasi drėgmė, pelėsis, lengvai plinta virusai. Geras patalpų vėdinimas ypatingai svarbus ten, kur vykdomi gamybos procesai, techninis darbas, į orą iškleidžiamos lakiosios medžiagos, dulkės ir kiti teršalai. Šviežias, nuolat ventiliuojamas patalpų oras pagerina dirbančių darbuotojų savijautą, didina našumą, o kartais net ir apsaugo nuo įrenginių perkaitimo grėsmės.
Gerai izoliuotame pastate be vėdinimo arba su nepakankamu vėdinimu nuolat būnantys žmonės dažnai skundžiasi neaiškios kilmės negalavimais: galvos skausmais, alerginiais susirgimais, nemiga, nedarbinga nuotaika. Šis seniai pastebėtas reiškinys pavadintas „ligoto pastato sindromu". Vieno tyrimo duomenimis, miestietis vidutiniškai net 80% laiko praleidžia uždarose patalpose.
Reikalavimai mechaninio vėdinimo sistemoms
Pastate turi būti suprojektuotos ir įrengtos tokios mikroklimato bei oro kokybės parametrus palaikančios ir reguliuojančios šildymo, vėdinimo ir oro kondicionavimo sistemos, kad normaliai eksploatuojant patalpas normaliomis lauko sąlygomis visose to pastato patalpų veiklos zonose, arba tik numatytose vietose, optimaliai naudojant energiją būtų galima palaikyti norminius mikroklimato bei oro kokybės parametrus.
Projektuojant vėdinimą atsižvelgiama į daugybę veiksnių, pramoninių patalpų vėdinimo projekto pagrindas yra darbo pobūdis. Gamybinių patalpų vėdinimas projektuojamas vadovaujantis technologine dalimi. Vėdinimo intensyvumą ir oro kokybę apibrėžia procesai, vykstantys patalpose: šlapi ar sausi, teršalų, šilumos, drėgmės išsiskyrimai ir pan. Darbo pobūdis lemia projektuojamus oro kiekius, oro švarą, vėdinimo sistemos sudėtingumą, veikimo trukmę, įvairius reikalavimus susijusius su gaisrine sauga ir t.t.
- Viešojo naudojimo pastatų patalpose, kuriose pagrindinis teršalų šaltinis yra žmonių medžiagų apykaitos produktai, oro kokybės kategorija pasirenkama abipusiu užsakovo ir projektuotojo susitarimu.
- Gamybos paskirties patalpose, jei nėra specialių reikalavimų, oro kokybės kategorija IDA 4 tenkina higienos normos HN 23:2007 „Cheminių medžiagų profesinio poveikio ribiniai dydžiai.
Šiluminio komforto ir pakankamos šiluminės aplinkos parametrus darbo patalpose nustato Higienos norma HN 69:2003 „Šiluminis komfortas ir pakankama šiluminė aplinka darbo patalpose. Parametrų norminės vertės ir matavimo reikalavimai". Joje nurodoma temperatūra, santykinis drėgnis ir oro judėjimo greitis, priklausomai nuo darbo sunkumo, pobūdžio. Vadovaujantis šia norma paprastai ir priimami vidaus oro parametrai projektuojant ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemas.
Reikalingi oro kiekiai numatomi remiantis technologine projekto dalimi. Jei jos nėra, oro kiekiai skaičiuojami pagal gamybos procesą arba tiesiog priimami pagal dirbančiųjų skaičių. Vėdinimo intensyvumas tiesiogiai priklauso technologinių procesų: medienos pramonei bus vienoks, tekstilės pramonei kitoks ir pan.
Oro tiekimo ir šalinimo principai
Švarus oras paprastai tiekiamas į tą patalpos dalį, kur oras užterštas mažiausiai, o šalinamas ten, kur teršalai išsiskiria intensyviausiai arba jų koncentracija didžiausia. Įrengiant švaraus oro dušus, vadovaujamasi 25.3 p. Pašalintas oras kompensuojamas tiesiogiai į aptarnaujamąją patalpą arba gretimas patalpas tiekiamu oru pagal 22 ir 23 p.
Gamybinės ar sandėlių patalpos paprastai būna didelio ploto ir aukštomis lubomis, todėl jose gerai organizuoti vėdinimą ne taip paprasta. Oras turi būti tiekiamas taip, kad nebūtų juntamas pūtimas. Jeigu patalpoje yra dulkių, oras turi padėti joms nusėsti, švarus oras turi judėti iš viršaus žemyn. Jeigu gamybos patalpose išsiskiria kenksmingos medžiagos, oro tiekimą reikia organizuoti apribotomis srovėmis į viršutinę patalpų dalį.

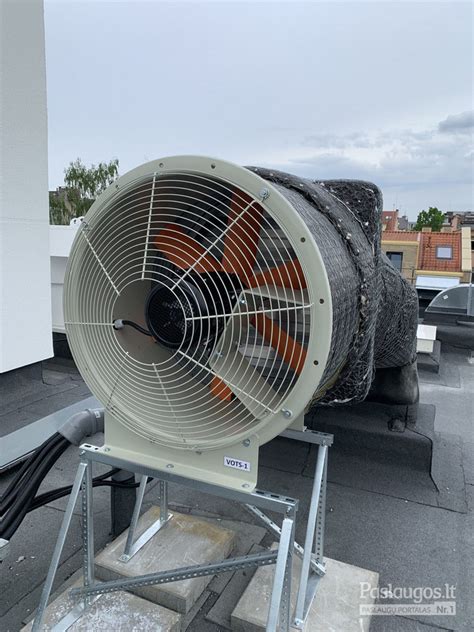

Pramoninio vėdinimo pavyzdys maisto pramonėje
Vėdinimo sistemos komponentai ir įranga
Rengiant vėdinimo sistemos projektus atliekama daug įvairių skaičiavimų. Mechaninio vėdinimo sistemoje yra naudojami:
- Ventiliatoriai
- Ortakiai ir jų fasoninės dalys
- Oro skirstytuvai
- Oro srautų reguliavimo ir paskirstymo įtaisai
- Filtrai
- Triukšmo ir vibracijų slopinimo įranga
- Oro šildytuvai
- Šilumos atgavimo įrenginiai ir kt.
Kadangi vėdinimo sistema naudoja nemažai elektros energijos, ypač ventiliatoriai, labai svarbu pasirinkti ekonomišką prietaisą. Svarbiausi ventiliatoriaus charakteristikos rodikliai yra galia, oro srauto kiekis, ventiliatoriaus dydis, montavimo galimybės, IP saugumo klasė. Be to, dirbdami ventiliatoriai kelia triukšmą ir vibracijas. Į šiuos ventiliatorių parametrus irgi verta atkreipti dėmesį ir geriau pasirinkti tylesnį, nei vėliau darbo vietoje kęsti nuolatinį triukšmą.
Pramoniniai vėdinimo sistemos ventiliatoriai yra įvairių tipų, pritaikyti skirtingiems tikslams: oro cirkuliacijai, dūmų, dulkių, garų šalinimui. Pagal veikimo pobūdį ventiliatoriai klasifikuojami į išcentrinius (radialinius) ir ašinius. Išcentriniai ventiliatoriai gali būti įvairaus slėgio, ašiniai paprastai būna nedidelio slėgio ir naudojami sistemose su nedideliu aerodinaminiu pasipriešinimu.
Dažniausiai komercinėse ir pramoninėse gamybos patalpose montuojama rekuperacinė vėdinimo sistema, kuri ne tik ištraukia užterštą orą ir tiekia šviežią, bet ir grąžina patalpų šildymui panaudotą šilumą. Kartu, jei reikia, ištraukiamas oras gali būti filtruojamas, o tiekiamas oras - drėkinamas ar sausinamas.
Rekuperacija

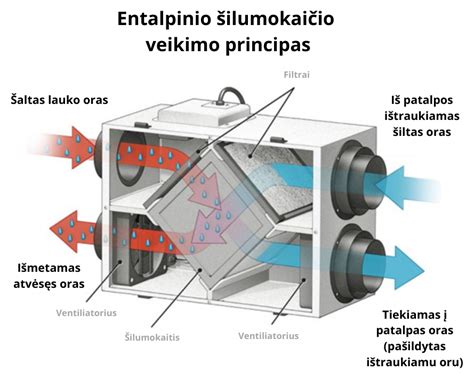

Rekuperacinės vėdinimo sistemos sukurtos taip, kad taupytų energiją, o tuo pačiu mažintų ir vartotojo išlaidas. Šių sistemų darbo principas paprastas. Šviežias oras į patalpas patenka perėjęs šilumokaitį (dar vadinamą rekuperatoriumi), kuriame būna iš dalies pašildomas išeinančio patalpos oro. Tokiu būdu, išlaidos šviežio oro šildymui sumažėja 50-80%. Jie puikiai tinka visur, kur reikia ypatingo oro tyrumo. Optimalus sprendimas tiems atvejams, kai yra ypatingai svarbus įrenginio dydis ir reikalingas maksimalus taupymas. Geriausi labai šaltame klimate arba tuomet, kai įrenginius reikia atskirti.
Bet kurios paskirties naujos statybos energiškai efektyviame pastate pagal statybos reglamentus būtina vėdinimo sistema su rekuperacija - šilumos grąžinimu. Tai racionalus reikalavimas, užtikrinantis oro kokybę ir mažinantis šilumos praradimus dėl vėdinimo, tuo pačiu šildymo poreikį. Pereinamaisiais laikotarpiais - tarp rudens ir žiemos bei pavasario ir vasaros daugelyje sandarių namų šio šilumos grąžinimo pakanka, net nereikia jungti šildymo sistemos.
Rekuperatorius vienu metu veikia dviem kryptimis - patalpose esantį panaudotą orą ištraukia iš patalpų, tuo pačiu metu į patalpas įpučia šviežią orą iš lauko. Į patalpas tiekiamas oras keliaudamas per rekuperatoriuje esantį šilumokaitį yra pašildomas ar atvėsinamas (priklausomai nuo temperatūros poreikio). Rekuperatoriaus pagalba oras taip pat filtruojamas - sulaikomos nepageidaujamos kietosios dalelės, palaikomas geram mikroklimatui tinkamas oro drėgmės lygis.
Pagrindiniai parametrai, charakterizuojantys rekuperatorių, yra šilumokaičio tipas, šilumos atgavimo efektyvumas, elektros energijos suvartojimas, triukšmo lygis. Gyvenamosios paskirties patalpoms daugiausia naudojami rotaciniai arba plokšteliniai rekuperatoriai.
Svarbu! Vėdinimo sistemą projektuoja specialistai, apskaičiuodami reikiamus oro kiekius ir srautus. Pagrindiniai duomenys, kurie reikalingi ŠVOK (šildymo, vėdinimo, oro kondicionavimo) specialistui, rengiančiam vėdinimo projektą - patalpų paskirtis, veiklos pobūdis ir žmonių skaičius, pastato tūris, plotas, taip pat vertinama pastato padėtis, šiluminės, orinio sandarumo, architektūrinės ir konstrukcinės ypatybės, šilumos, drėgmės, teršalų išsiskyrimas bei kiti faktoriai.

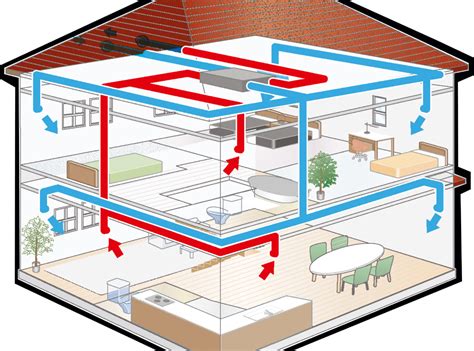

Ortakių vėdinimo sistema su rekuperacija
Dažnos klaidos projektuojant vėdinimo sistemas komercinėms patalpoms
Biurai, parduotuvės, sandėliai, gamybinės patalpos - visose komercinėse erdvėse vėdinimo sistemos tiesiogiai veikia darbuotojų sveikatą, klientų savijautą ir įmonės kaštus. Aptarsime 5 dažniausias klaidas, kurias matome komercinėse patalpose, kai kalbame apie vėdinimo sistemas. Kiekviena jų turi labai aiškią kainą - tiek pinigais, tiek reputacija.
- Vėdinimo sistemos projektavimas remiantis vien tik bendru plotu ir norminiais m³/h žmogui, pernelyg mažai dėmesio skiriant realiam patalpų naudojimui. Rezultatas - vienose zonose trūksta oro ir tvanku, kitose - pervėdinta ir švaistoma energija. Vėdinimo projektavimas turi remtis aiškiomis higienos ir komforto gairėmis - minimaliu oro kiekiu žmogui, taršos šaltinių vertinimu, rekomenduojamais oro keitimų per valandą dydžiais (ACH) ir pan.
- Vėdinimo įranga ir ortakiai dažnai parenkami taip, kad „tilptų“ į architektūrinę erdvę, o ne taip, kaip reikia aerodinamiškai. Tai reiškia, kad dalis oro „dingsta“ ne ten, kur reikia, o ventiliatoriai priversti dirbti didesne galia, kad kompensuotų nuostolius.
- Sistema niekada normaliai nesubalansuota. Balansuota vėdinimo sistema turi užtikrinti, kad kiekviena patalpa gautų projektinį oro kiekį, o bendras sistemos pasipriešinimas būtų subalansuotas. Vėdinimo sistemos našumą būtina pritaikyti prie realaus naudojimo - patalpų užimtumo, darbo laiko, taršos ir pan. Ji beveik garantuotai dirbs neefektyviai.
- Vėdinimo sistemos gali „veikti metų metus be priežiūros“. Praktikoje dulkės, riebalai, mikroorganizmai, drėgmė ir kiti teršalai pamažu kaupiasi ant filtrų, šilumokaičių, ortakių sienelių. Šios problemos ypač kritinės biuruose, parduotuvėse, maisto gamybos ir viešojo maitinimo vietose, kur higienos reikalavimai yra aukšti.
- Vėdinimo įranga veikia pilna eiga visą darbo laiką (ar net 24/7), nepaisant realių srautų ir apkrovų. Moderni vėdinimo įranga ir automatikos sprendimai leidžia visa tai realizuoti praktiškai bet kokio dydžio objekte. Svarbiausia - numatyti tai jau projektavimo stadijoje ir užtikrinti tinkamą paleidimą bei serviso priežiūrą.
Vėdinimo sistemos priežiūra ir optimizavimas
Vėdinimo sistemos komercinėms patalpoms nėra tik „vamzdžių ir dėžių rinkinys“, būtinas higienos normoms įvykdyti. Tai sistema, kuri kasdien dirba su žmonėmis ir energija.
Kiek dažnai reikia prižiūrėti vėdinimo įrangą ir keisti filtrus? Dažnis priklauso nuo apkrovos, taršos ir įrangos tipo, bet praktiškai filtrus daugumoje komercinių objektų verta tikrinti bent kas 3 mėnesius, o keisti 2-4 kartus per metus (aproksimacija). Ortakių ir įrangos būklę rekomenduojama vertinti periodinių patikrų metu.
Subalansuota sistema užtikrina, kad kiekvienoje patalpoje yra numatytas tiekiamo ir šalinamo oro kiekis, nėra „pervėdintų“ ir „uždususių“ zonų, triukšmo per difuzorius. Balansavimas turi būti atliktas paleidimo metu ir dokumentuotas, o po pakeitimų (pvz., pertvarų, atnaujinimų) - pakartotas.
Teoriškai be jų galima dirbti, praktiškai CO₂ jutikliai yra vienas efektyviausių būdų prisitaikyti prie realaus žmonių skaičiaus ir jų veiklos. Jie leidžia sumažinti vėdinimą, kai patalpos tuščios, ir padidinti, kai jos pilnos - tai gerina komfortą ir taupo energiją.
Dažnai pirmą dalį sutaupymo galima pasiekti vien optimizuojant esamą vėdinimo sistemą: sureguliuojant srautus, peržiūrint darbo grafikus, atnaujinant automatiką ir priežiūros procesus. Tik po to verta svarstyti įrangos keitimą ar didesnes modernizacijas.
Komercinėse patalpose paprastai didesnės apkrovos (daugiau žmonių, daugiau įrangos, daugiau taršos), griežtesni higienos ir dažnai gaisriniai reikalavimai. Todėl vėdinimo sistemos projektavimas ir įranga komercijai paprastai yra sudėtingesni ir reikalauja daugiau dėmesio automatikai, zonavimui ir priežiūrai.

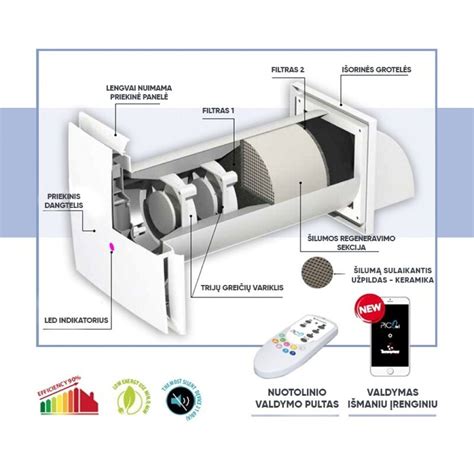

Rekuperatorius - šilumos atgavimo įrenginys
Apibendrinant, gamybinių patalpų vėdinimo sistemos yra būtinos siekiant užtikrinti darbuotojų sveikatą, produktyvumą ir saugą.
