Elektros instaliacija yra esminė bet kurio būsto dalis, užtikrinanti saugų ir patikimą elektros energijos tiekimą. Ypač svarbu atsižvelgti į elektros instaliacijos ypatumus senos statybos butuose. Šiame straipsnyje aptarsime tipinę 2 kambarių buto elektros instaliacijos schemą, dažniausiai pasitaikančius sprendimus senuose butuose ir patarimus, kaip modernizuoti elektros sistemą.
Tipinė Elektros Instaliacijos Schema Senuose Butuose
Senuose daugiabučiuose namuose elektros instaliacija dažnai būna paprastesnė nei šiuolaikiniuose būstuose. Tipinė schema gali atrodyti taip:
- Įvadas: Laiptinėje, po skaitiklio, fazinis laidas šakojasi į du, ir eina į atskirus automatus.
- Apšvietimas: Vienas automatas skirtas apšvietimui.
- Rozetės: Antras automatas skirtas rozetėms.
Kai kuriuose butuose, ypač tuose, kuriuose įrengtos elektrinės viryklės, gali būti atskiras kabelis (apie 3x10 mm²) viryklei, su atskiru automatu laiptinėje. Virtuvėje tokiu atveju būdavo speciali rozetė viryklei.
Pasitaiko ir kitokių variantų. Pavyzdžiui, 1977 m. statybos name 3 kambarių bute: vienas automatas - dviems kambariams viskam, kitas automatas - likusioms patalpoms viskam.
Elektros skydelis senos statybos butuose dažnai būna paprastesnis.
Problemos Ir Sprendimai
Senos elektros instaliacijos gali kelti tam tikrų problemų:
- Nepakankamas laidų skerspjūvis: Esamų laidų gali neužtekti šiuolaikiniams elektros prietaisams.
- Nesaugumas: Seni laidai gali būti susidėvėję, trupėti, todėl kyla gaisro pavojus.
- Netvarkinga instaliacija: Pasitaiko atvejų, kad rozetės maitinamos iš kaimyninio buto.
Norint išvengti problemų, rekomenduojama:
- Pakeisti seną instaliaciją: Jei renovuojate senos statybos butą, įrenkite naują elektros instaliaciją visame bute.
- Įrengti naują laidą: Jei remontas jau padarytas, paprasčiausias būdas - pravesti naują laidą per laiptinę iki virtuvės.
- Išjungti paketinį jungiklį: Atliekant elektros darbus senos statybos butuose, patikimiausia išjungti paketinį jungiklį.
Kaip pakeisti elektros instaliaciją remontuojamame bute?
Elektros Planas
Elektros planas yra vienas svarbiausių dalykų planuojant elektros instaliaciją. Elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes. Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu).
Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.
Elektros Grandinių Paskirstymas
Iš buto skirstomojo skydo išeinančių laidų skaičius ir apkrovos paskirstymas atskiroms grandinėms nustatomas pagal tam tikras taisykles:
- Elektros tinklas į atskiras grandines turi būti dalijamas logiškai.
- Atskira grandinė turi maitinti vieną didelės galios imtuvą, kelių gretimų patalpų apšvietimą, kištukinius lizdus gretimose patalpose arba apšvietimą ir kištukinius lizdus nustatytose patalpose.
- Didelės galios imtuvai (elektrinė viryklė, skalbimo mašina su vandens šildytuvu, indų plovyklė, vandens šildytuvas, patalpų šildytuvas) turi turėti atskirą grandinę.
- Viena apšvietimo grandinė turi maitinti ne daugiau kaip 20 apšvietimo taškų.
- Viena kištukinių lizdų grandinė turi maitinti ne daugiau kaip 10 kištukinių lizdų.
- Trimis fazėmis maitinamuose butuose vienfazės grandinės turi būti prijungtos taip, kad visos fazės būtų vienodai apkrautos.
Elektros Įrenginių Techninė Dokumentacija
Elektros įrenginiai, kaip ir kiti techniniai įrenginiai, montuojami pagal iš anksto sudarytą projektą, vadinamą technine dokumentacija. Tai brėžiniai, paaiškinimai ir kiti dokumentai, pagal kuriuos montuotojai gali sumontuoti įrenginius tiksliai taip, kaip nusprendė projektuotojas. Elektros įrenginių techninė dokumentacija - tai visų pirma dviejų rūšių brėžiniai: įrenginių schemos ir jų planai.

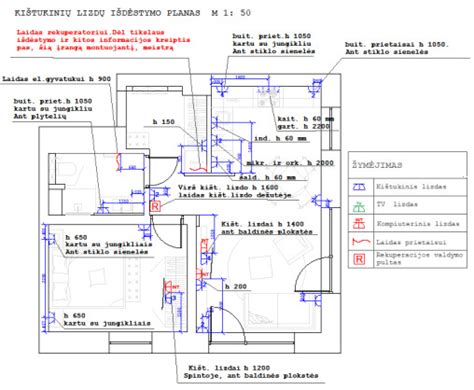

Įrenginių schema turi aiškinti jų funkcinę paskirtį ir kiek galima paprasčiau bei aiškiau vaizduoti tų elementų sujungimus. Sujungimų planas - tai pagrindinis brėžinys, nurodantis, kaip montuoti įrenginius. Jis braižomas topografiškas; ant supaprastinto atskirų pastato aukštų plano dažniausiai 1:100 masteliu braižomos laidų trasos, pažymimos skirstomųjų skydų, atšakinių dėžučių, jungiklių bei kištukinių lizdų montavimo vietos. Pateikiama įvairi informacija, reikalinga elektrikams, pavyzdžiui, laidų skaičius, tipas, skerspjūvis ir tiesimo būdas (sutartiniais žymėjimais), netipinių detalių montavimo būdas (papildomais brėžiniais arba eskizais).
Elektros instaliacijos projektas užtikrina saugų ir patikimą elektros energijos tiekimą.
Elektros Energijos Sąnaudos
Elektros energijos sąnaudos vidutiniame Lietuvos namų ūkyje didės; šiuo metu jos 2 kartus mažesnės negu daugelyje Vakarų šalių, net 4 kartus mažesnės nei Norvegijoje. Tiesą sakant, naujesni namų elektros įrenginiai suvartoja vis mažiau energijos, gaminami vis „taupesni", bet ne visi (pavyzdžiui, apšvietimo), tai susiję su imamosios galios mažėjimu. Kai kurių, pavyzdžiui, tekančio vandens šildytuvų, imamoji galia net didesnė, bet trumpesnis darbo laikas.
Projektuojant ir montuojant naują įrenginį, taip pat keičiant esamą, reikia įvertinti natūralų imamosios galios augimą ir naujų modernesnių įrenginių atsiradimą. Elektros įrenginiai turi būti sumontuoti taip, kad tarnautų mažiausiai 25 metus ir todėl:
- įvado ir PMML skerspjūvis turi būti parinktas su tam tikra atsarga;
- pagrindinių skirstyklų, lovių bei linijų vamzdžių matmenys irgi turi būti parinkti su atsarga;
- patartina palikti atsarginius, iš pradžių nenaudojamus vamzdžius ir tarpus loviuose, taip pat laisvus fiderius skirstyklose tinklo grandinėms, apie kurias šiandien apskritai nežinoma, ar bus reikalingos.
Mažą galią imančiam butui maitinti užtenka vienos fazės. Trifazis maitinimas reikalingas, jeigu:
- bute yra trifazis imtuvas (patalpos šildytuvas didesnės kaip 2 kW galios arba kitas imtuvas, kurio galia didesnė kaip 4 kW);
- imamoji galia dabar ar ateityje gali būti didesnė kaip 5 kW.
Apšvietimas
Šviestuvas patalpos centre prastą reputaciją įgijo, nes neretai būdavo vienintelis apšvietimo šaltinis. Tačiau esu įsitikinusi, kad tokį apšvietimą derinant su reguliuojamo ryškumo sieniniais, staliniais šviestuvais bei toršerais, sukursime funkcionalų ir stilingą buto apšvietimą.
Elektros Jungikliai
Elektros jungiklių dizainą interjero dizaineriai kruopščiai apgalvoja, tačiau namus įsirengiant patiems neretai kyla noras nuvažiuoti į artimiausią parduotuvę ir per daug negalvojant išsirinkti kokius nors. Tačiau stilingi ir patogūs jungikliai yra vienas iš tų dalykų, kurie nejučia namus gali paversti šiek tiek stilingesniais, jei yra parinkti atidžiai, ir šiek tiek sugadinti estetiką, jei jiems nebuvo skirta dėmesio.
Šiltos Grindys
Šiltos grindys vonios kambaryje yra ne tik komfortiška, bet ir leidžia apsisaugoti nuo pelėsio. Tai ypač svarbu senesnės statybos būstuose, kuriuose vėdinimas kartais nėra pakankamas net ir įrengus galingą ventiliatorių. Renovacijos projektams būdinga tai, kad visada gali būti kažkuo nustebintas. Šiame bute Žirmūnuose mus nustebino senieji elektros laidai, o tiksliau - jų vieta. Įprastai visi laidai privalo būti vedami tik horizontaliai arba vertikaliai.
