Namo elektros instaliacijos 1 etapas (prieš tinkavimą)
Nors iš pirmo žvilgsnio atrodo aišku, kur reikalinga tiesti elektros kabelius, visgi verta devynis kartus pagalvoti ir tik tada rengti elektros instaliacijos projektą. Kartais pamirštama numatyti judesio daviklių, valdančių apšvietimą vietas, signalizacijos taškus, kištukinius lizdus lauke.
Elektros Instaliacijos Projektavimas
Suplanavus interjerą ir turint aplinkos sutvarkymo planą, rengiamas elektros instaliacijos projektas. Lauko elektros įvado į namą projektas rengiamas pagal ESO ar kito elektros energijos tiekėjo išduotas sąlygas. Lauko tinklų projektas individualiame sklype rengiamas tuo atveju, jei trasa numatyta ne vien per privatų sklypą, kitais atvejais projektas nereikalingas, užtenka sklypo plane pažymėti kabelio liniją.Vidaus Elektros Projektas

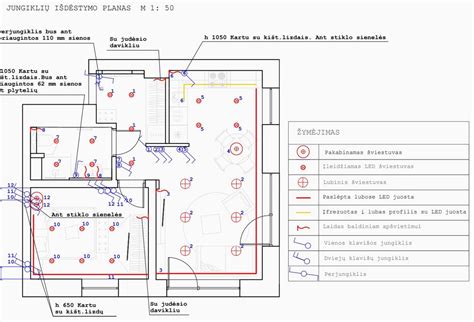

Vidaus elektros projektas yra dalis bendro statybos projekto, jį rengia elektrotechnikos projektuotojai. Vidaus elektros instaliacijos projektas paprastai išskaidomas į atskiras dalis: kištukinių lizdų, jungiklių, apšvietimo, apsaugos, telekomunikacijų, priešgaisrinės signalizacijos planai ir kt. Protingo namo sistemą arba prietaisų valdymo projektą irgi reikia paruošti pirmajame statybų etape. Namo įrangos automatinio valdymo projektas apima apšvietimo, inžinerinių sistemų valdymą. Atskiroms funkcijoms valdyti rengiami atskiri kiekvienos valdymo srities planai.Kištukinių Lizdų Išdėstymas
Vienas iš elektros instaliacijos aspektų, kurį reikia labai gerai apgalvoti - kur išdėstyti kištukinius lizdus. Pasiimkite namo ar buto kambarių planą, kuriame nurodytos baldų vietos ir peržvelkite, bandydami įsivaizduoti, ką toje patalpoje veiksite ir kokiose vietose reikalingi kištukiniai lizdai.
Kištukinių Lizdų Vietos Svetainėje
Pagrindinės zonos svetainėje, kur reikalingi kištukiniai lizdai, yra televizorius ir sofa. Iš anksto reiktų žinoti, ar televizorius bus kabinamas ant sienos ar bus statomas ant spintelės. Jeigu televizorius kabės ant sienos, o apačioje bus spintelė, tuomet daugiau kištukinių lizdų turėtų būti apačioje - apie 20 cm nuo grindų (standartinis spintelių aukštis 40-45 cm.), kadangi didžioji dalis įrangos (Xbox, TV priedėlis, namų kino teatro kolonėlės ir kt. aparatūra) bus spintelėje ar ant jos. Taip pat reikėtų 1,20 m aukštyje už televizoriaus sumontuoti kištukinį lizdą televizoriui ir interneto rozetę TV jungimui į interneto tinklą, nes laidinis internetas beveik visada kokybiškesnis už belaidį. Apačioje prie TV turėtų būti mažiausiai penki kištukiniai lizdai, plius interneto rozetė televizijos priedėliui.Tačiau atkreipkite dėmesį, kad yra įvairaus tipo kištukinių lizdų, skirtų vaizdo bei garso įrenginiams pajungti. Yra kištukiniai lizdai HDMI, USB, garso kolonėlių ir kitų standartų laidams pajungti, sumontavę juos išvengsite netvarkingos laidų raizgalynės. Reikėtų žinoti, kurioje vietoje stovės sofa. Jeigu sofa bus prie sienos, tuomet patogiausia 1,1 m aukštyje sumontuoti po keletą rozečių, kad būtų galimybė prisijungti telefono pakrovėją, nereikėtų ieškoti rozečių prie grindų ir galėtumėte telefoną padėti ant sofos atraminės dalies. Jeigu planuojate prie sofos statyti toršerą, tuomet reikia apsvarstyti, kur jam įrengti rozetę - už ar šalia sofos. Įprastinis rozečių aukštis nuo grindų - 30 cm. Kištukinius lizdus rekomenduojama išdėstyti visu kambario perimetru, kad galima būtų patogiai pajungti dulkių siurblį ar kitą nešiojamą elektros prietaisą.Virtuvės ir Vonios Kambario Ypatumai
Labai svarbu tinkamai parinkti rozečių vietas virtuvėje, nes dalis virtuvės įrangos yra stacionari ir perstumti į kitą vietą nėra galimybės. Darbo vietoje reikia 3-4 kištukinių lizdų ir interneto lizdo. Beveik visuose naujos statybos namuose įrengiama rekuperacinė vėdinimo sistema.Vonios kambarys yra drėgna patalpa, todėl čia galioja griežtesnės elektros instaliacijos taisyklės. Visa elektros įranga pagal atsparumo išoriniams veiksniams standartą žymima atsparumo klase IP XY (Ingress protection). Pirmasis IP X skaičius žymi atsparumą mechaniniam ir dulkių poveikiui, jo vertė yra nuo 0 iki 6, Y - atsparumą drėgmei, jo ribos nuo 0 iki 8. Kuo didesnis skaičius, tuo didesnis atsparumas, 8 atsparumo drėgmei klasė praktiškai reiškia, kad prietaisas gali būti panardintas į vandenį.Vonios Kambario Zonos
Iš 1 bei nulinėje zonose leidžiamų naudoti įrenginių galima paminėti stacionarius vandens šildytuvus, stacionarius ištraukiamojo vėdinimo įrenginius, saugias telefono ryšio bei signalizacijos sistemas. Jungikliai ir rozetės vonios kambaryje paprastai montuojami 3-iojoje zonoje, vadinasi, minimali jų apsaugos nuo drėgmės klasė turi būti IP X1, gali būti ir didesnė. Neretai sudėtinga rasti kištukinį lizdą ar jungiklį tinkantį vonios interjero spalvoms ir tuo pačiu aukšto apsaugos lygio. Tarp JUNG kištukinių lizdų dizaino linijų dalis prietaisų yra aukšto apsaugos lygio, spalvų ir formų pasiūla neriboja pasirinkimo. Įvairaus dizaino, spalvų, įvairių medžiagų JUNG potinkiniai kištukiniai lizdai ir jungikliai, kurie aprašymuose žymimi IP ženkliuku, gali būti montuojami su specialia hermetine tarpine (551WU).Lauko Elektros Instaliacija
Lauko elektros instaliacija statinių sienomis, lubomis ir kitomis laikančiosiomis konstrukcijomis turi būti atvesta kabeliais, turinčiais specialią lauko sąlygoms skirtą izoliaciją. Lauko elektros instaliaciją įrengti ant gyvenamųjų namų ir visuomeninių pastatų stogų, išskyrus atvadus, draudžiama. Atvadas - tai elektros instaliacijos dalis nuo kabelio gnybtų kabelių spintoje iki skirstomojo skydelio. Atstumas nuo atvado kabelio iki kelio (gatvės) ar įvažiavimo važiuojamosios dalies paviršiaus turi būti ne mažesnis kaip 5,5 m, o iki šaligatvio ir takų paviršiaus - ne mažesnis kaip 3,5 m. Lauko apšvietimui naudojami sieniniai, kryptiniai, ant žemės statomi, dekoratyviniai LED šviestuvai. Priklausomai nuo jų kiekio parenkamas pagrindinis kabelis, kuris maitins šviestuvus. Kadangi šviestuvai naudoja mažai elektros energijos, nereikalingas didelio skersmens kabelis. Svarbu parinkti kabelius, kurie tinka lauko darbams. Lauko darbams naudojamas apvalus trijų izoliacinių sluoksnių NYY-J ir NYY-O tipo kabelis. Jis talpinamas apsauginiame gofruotame vamzdyje.Elektros Skydo Atnaujinimas
Senos statybos pastatuose dar yra senų automatinių jungiklių, kurie paprastai riboja instaliacinę įvado galią žemiau nominaliosios arba atvirkščiai - išsijungia pasiekus srovę gerokai viršijančią nominaliąją. Abiem atvejais nukenčia naudotojai: arba gauna mažesnę įvado galią, arba kyla pavojus užsiliepsnoti instaliaciniams laidams. Geriausiais sprendimas - atnaujinti skydo instaliaciją, pasirenkant patikimo gamintojo įrangą. Keičiant automatinius jungiklius daugiabutyje, pageidautina tai daryti kompleksiškai visiems butams - nuo namo įvadinio iki kiekvieno atskiro buto automatinio jungiklio.Apkrovų Paskirstymas ir Energijos Optimizavimas
Viena iš dažniausių kliūčių, ribojančių trifazio įvado galią - blogas apkrovų paskirstymas. Būtina teisingai paskirstyti apkrovas tarp fazių, pergrupuojant apkrovas taip, kad jos kiekvienoje fazėje būtų apytikriai vienodos. Atnaujinant skydo instaliaciją galima įdiegti modulinę įrangą, optimizuojančia elektros energijos vartojimą. Optimizavimo esmė yra laikinas elektros energijos tiekimo apribojimas atskiroms apkrovoms, siekiant optimaliausio visų apkrovų darbo režimo. Jeigu nėra galimybės didinti įvadinę galią, panaudojus CDS apkrovos atjungimo kontaktorius galima optimizuoti energijos vartojimą neleidžiant viršyti maksimaliosios. Tam reikia iš anksto paskirstyti prioritetus tarp elektros vartojimo apkrovų, tarkim, apšvietimui - pirmas, aukščiausias; virtuvei - antras; kambario lizdams - trečias; šildymo elementams (elektros radiatoriai, boileris, šildomos grindys) - ketvirtas, žemiausias. Turint karšto vandens šildytuvą bei kitus šildymo elementus, juos galima jungti į atskirą grandinę, valdoma IHP programuojama laiko rele.Energijos Vartojimo Optimizavimas
Verta optimizuoti pačių elektros prietaisų energijos vartojimą. Perkant naują buitinę techniką reikia atkreipti dėmesį į jos energijos suvartojimo klasę bei reikšminę vertę, kiek prietaisas suvartoja esant nominaliam apkrovimui. Nesudėtinga tą daryti pasirenkant energiją taupančias lemputes arba naudojant apšvietimo reguliatorius (dimerius), valdančius apšvietimo intensyvumą patalpoje ir drauge reguliuojančius suvartojamos energijos kiekį. Viena iš efektyviausių optimizuoto apšvietimo valdymo priemonių yra judesio arba buvimo jutikliai.Elektros Instaliacijos Keitimas Senuose Butuose
Skirtingai nuo naujos statybos, kai instaliacija slepiama konstrukcijose, senuose butuose, norint pakeisti kištukinių lizdų ir jungiklių vietą, pirmiausia tenka suplanuoti, kaip pravesti laidus. Mediniame name, jei yra galimybė, horizontalius laidus galima tiesti lubose ir grindyse, vertikalius - sienose, vertikalius pakilimus galima išvedžioti palei duris ir langus. Šiuo atveju visi laidai ir kabeliai turi būti su dviguba izoliacija, sujungimo į tinklą vietos turi būti įžemintos, rekomenduojama, kad atskiros prietaisų grupės turėtų automatinius išjungiklius.Mūro ir gelžbetonio sienose pažymimos vietos, kur turi būti sumontuoti šviestuvai, kištukiniai lizdai, jungikliai, galinės dėžutės, skirstomosios dėžutės, linijos, praėjimai, perėjimai. Pagal pažymėtas linijas reikia iškalti apie 5 cm gylio griovius - t.y., prieš apdailą padaryti sienoje vagą, joje sumontuoti instaliacinį vamzdį ar lovį ir jį užtinkuoti, glaistyti. Lovio pradžioje ir pabaigoje išgręžti 5-6 cm angą.Kabelio Skerspjūvio Parinkimas
Tiesiant elektros instaliaciją name visada išlieka svarbus tinkamas kabelio skerspjūvio parinkimas. Nuo to priklauso kokybiškas ir saugus elektros energijos perdavimas.* Koks apkrovos tipas bus naudojamas patalpoje?* Kabelio laidininkų medžiaga - varinės gyslos ar aliuminio.* Kabelio tiesimo būdas.* Gyslų skaičius kabelyje.Planuojant kabelius montuoti sienos ertmėje teisingam skerspjūvio parinkimui yra svarbus visų kabelio laidų suminis kiekis viename vamzdyje/kanale. Vienfaziam tipui naudojamas 3 laidų kabelis - fazė, nulis, įžeminimas. Skaičiavimui imami 2 laidai, nes nulinis laidas neskaičiuojamas. Trifaziame tinkle montuojamas 4-5 laidų kabelis - jame būna 3 faziniai laidai, nulis ir įžeminimas. Skaičiavimui ima 3 laidus, išskyrus nulinį. 5-ių laidų kabelis.Iki išmaniųjų technologijų reikiami kabelių skerspjūviai būdavo skaičiuojami pagal sudėtingas formules, naudojant kosinusus, koeficientus ir kvadratines šaknis. Paprastam vartotojui sunku orientuotis tokiuose formulėse. Profesionalūs elektrikai savo darbą išmano ir paprastai klaidų nedaro. Mažiau patyrę elektrikai kartais nuo laidų nepakankamai gerai nuima izoliaciją, per stipriai arba per silpnai prisuka varžtus jungiklių ir kištukinių lizdų dėžutėse, laidus sienose praveda įstrižai, neturi instaliacijos plano. Beje, kalbant apie greitą ir patogų elektrikų darbą žinotina, kad JUNG kištukinių lizdų ir jungiklių mechanizmas turi patogius laidų griebiklius, nereikia prisukinėti laidų varžtais ir jie ilgainiui neišsiklibina. Daugiau nesusipratimų kyla elektros instaliacijos planavimo ir projektavimo etape. Pamirštami elektros prietaisai ir įranga, kuriai reikia elektros tiekimo.Alternatyvūs Energijos Šaltiniai
Jeigu namo statyba dar tik planuose, verta pagalvoti apie saulės jėgainę ant stogo, nes tai papildomas elektros energijos šaltinis, kurio įrengimas iš dalies kompensuojamas kaip atsinaujinančios energijos šaltinis. Jeigu saulės moduliai planuojami ant šlaitinio stogo, svarbus yra stogo nuolydis, orientacija, šešėlių susidarymas. Saulės elektrinės galią apskaičiuoja ir projektą parengia jas montuojančių įmonių specialistai. Taip pat verta prisiminti, jog jau ne už kalnų elektromobilių era ir įkrovimo stotelė namuose greitai taps įprastu atributu.
