Kondensatorius - tai elektronikos komponentas, kurį galima rasti beveik kiekviename elektroniniame įrenginyje, nuo paprasčiausių radijo imtuvų iki sudėtingiausių kompiuterių.
Kondensãtorius (lot. condensatus - sutirštintas) - elektros grandinės elementas, galintis kaupti elektros energiją ir tiekti ją elektros grandinei.
Šis komponentas atsirado dar XIX amžiuje ir nuo to laiko tapo neatsiejama elektronikos dalimi.

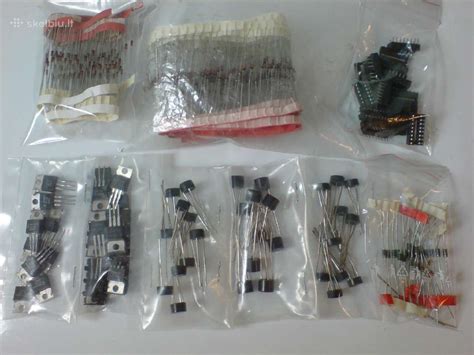

Elektronikos komponentai, įskaitant kondensatorius
Kondensatoriaus Sandara ir Veikimo Principas
Kondensatoriaus konstrukcija iš pirmo žvilgsnio atrodo paprasta - du metaliniai laidininkai (plokštelės), atskirti dielektriku (izoliuojančia medžiaga).
Sudaromas iš dviejų laidžių tam tikros formos elektrodų, tarp kurių yra dielektriko (rečiau puslaidininkio) sluoksnis.
Tačiau šis paprastumas yra apgaulingas. Įdomu tai, kad elektros srovė per kondensatorių neteka - dielektrikas to neleidžia.
Tačiau krūviai kaupiasi ant plokštelių paviršių, sukurdami elektrinį lauką tarp jų.
Prie elektrodų prijungus nuolatinę įtampą jie įkraunami, dielektrikas poliarizuojasi ir susikaupia vienodo dydžio, bet priešingo ženklo krūviai - kondensatoriuje susidaro elektrinis laukas.
Elektrinė Talpa ir Parametrai
Kondensatoriaus talpą matuojame faradais (F), nors praktikoje dažniausiai naudojami mikrofaradai (µF) ar pikofaradai (pF).
Talpa priklauso nuo plokštelių ploto, atstumo tarp jų ir dielektriko savybių.
Kondensatoriaus svarbiausias parametras - elektrinė talpa.
Ją lemia kondensatoriaus elektrodų geometriniai matmenys, medžiagos tarp jų sluoksnio storis ir jos dielektrinė skvarba.
Kiti svarbūs parametrai - darbinė įtampa, leidžiamasis talpos nuokrypis, temperatūrinis talpos koeficientas. Kondensatoriaus dielektrinius nuostolius nusako nuostolių parametras.
Kondensatorių Tipai
Elektronikos parduotuvėse rasite daugybę skirtingų kondensatorių tipų, ir kiekvienas turi savo paskirtį.
- Elektrolitiniai kondensatoriai - tie dideli, cilindro formos - pasižymi didele talpa ir dažniausiai naudojami maitinimo šaltiniuose.
- Keraminiai kondensatoriai atrodo kaip maži diskeliai ar stačiakampiai gabaliukai. Jie neturi poliarumo ir puikiai tinka aukšto dažnio grandinėms.
- Tantalio kondensatoriai yra kompaktiški ir patikimi, bet brangesni. Juos dažnai naudoja mobiliųjų įrenginių gamintojai.

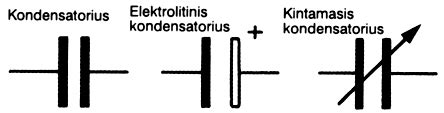

Įvairūs kondensatorių tipai
Pagal elektrodus būna paprastieji, elektrolitiniai ir puslaidininkiniai, vienasluoksniai ir daugiasluoksniai, pastovieji, derinamieji ir kintamieji, pagal dielektriką - keraminiai, polimeriniai, oksidiniai, žėrutiniai, popieriniai, oriniai, vakuuminiai ir kiti.
Turi apsauginį korpusą arba būna bekorpusiai, t. p. laidinius išvadus arba tik litavimo aikšteles (paviršinio montavimo kondensatorius).
Mikrograndynų kondensatorius - tai sluoksniniai metalo ir puslaidininkio, metalų ir dielektrikų dariniai, gaminami daugiasluoksne technologija.
Kondensatorių Funkcijos Elektronikos Grandinėse
Kondensatoriai elektronikos grandinėse atlieka kelis svarbius vaidmenis. Vienas iš svarbiausių - energijos kaupimas.
- Filtravimas - dar viena svarbi funkcija. Maitinimo šaltiniuose kondensatoriai „išlygina” kintamąją srovę, paversdami ją nuolatine.
- Signalų atskyrimas taip pat neįmanomas be kondensatorių. Jie gali praleisti kintamosios srovės signalus, bet blokuoja nuolatinę srovę.
- Rezonansiniuose kontūruose kondensatoriai kartu su ritėmis formuoja filtrus, kurie praleidžia tik tam tikrų dažnių signalus.
Kondensatoriai naudojami elektronikoje, energetikoje, elektrinių matavimų technikoje signalams diferencijuoti, integruoti, uždelsti, įsiminti, t. p. aukšto dažnio trukdžiams, įtampos pulsavimui šalinti, virpesių kontūrams sudaryti, elektros tinklų galios koeficientui gerinti ir kita.
Kondensatorių Panaudojimas Kasdieniame Gyvenime
Nors kondensatoriai gali atrodyti kaip grynai techniniai komponentai, jie paveiks jūsų gyvenimą kiekvieną dieną.
- Jūsų šaldytuve kondensatorius padeda paleisti kompresoriaus variklį.
- Kompiuterio maitinimo bloke šimtai kondensatorių užtikrina, kad procesorius ir kiti komponentai gautų stabilų elektros tiekimą.
- Automobilyje kondensatoriai naudojami uždegimo sistemoje, oro kondicionieriuje, garso sistemoje.
- Pramonėje kondensatoriai naudojami galios faktorių korekcijoms, variklių paleidimui, suvirinimo aparatuose energijos kaupimui.
Kaip veikia kondensatoriai
Kondensatorių Gedimai ir Pavojai
Kondensatoriai, kaip ir visi elektronikos komponentai, gali sugesti.
- Elektrolitinių kondensatorių gedimas dažnai pats save išduoda - jie išsipučia, pradeda tekėti ar net sprogsta.
- Keraminiai kondensatoriai genda retai, bet gali įtrūkti nuo mechaninio poveikio ar temperatūros šoko.
- Kondensatoriaus gedimą galima įtarti, jei įrenginys pradeda veikti nestabiliai, atsiranda triukšmas maitinimo grandinėse, arba įrenginys visai nebeįsijungia.
Kondensatoriai gali būti pavojingi, ypač dideli, aukštos įtampos. Net išjungus įrenginį, kondensatoriai gali išlaikyti krūvį ilgą laiką. Prieš dirbant su elektronika, visada reikia išjungti maitinimą ir palaukti, kol kondensatoriai išsikraus.
Keičiant kondensatorius, svarbu atsižvelgti į jų parametrus - talpą, darbo įtampą ir poliarumą.
Ateities Technologijos
Kondensatorių technologijos nuolat tobulėja. Grafeno kondensatoriai žada revoliuciją energijos kaupimo srityje - jie galėtų krauti telefonus per sekundes ir tarnauti dešimtmečiais.
Elektromobilių pramonė skatina kurti vis galingesnius kondensatorius, kurie galėtų papildyti ar net pakeisti baterijas. Miniatiūrizacija taip pat nesustoja - kondensatoriai darosi vis mažesni, bet išlaiko ar net didina savo talpą.
Išvados
Kondensatoriai gali atrodyti kaip nereikšmingi elektronikos komponentai, bet be jų mūsų technologinis pasaulis tiesiog neegzistuotų. Supratimas, kaip veikia kondensatoriai, padeda geriau suprasti elektronikos principus ir net patiems atlikti paprastus remonto darbus. Ateityje kondensatorių technologijos tik tobulės, atveriant naujas galimybes energijos kaupimui ir elektronikos plėtrai.
