Šildymo kilimėliai yra modernus, populiarus ir praktiškas būdas šildyti patalpas be didelių, išorinių įrenginių. Jie gali būti naudojami kaip pagrindinis arba papildomas šilumos šaltinis, suteikiant maksimalų jaukumą ir komfortą.
Šildymo kilimėlis - puikus sprendimas jūsų namams.
Po sienų paviršiumi bei grindų danga montuojami elektriniai kilimėliai užtikrina maksimalų komfortą vaikštant ir būnant patalpoje. Taip pat jie prisideda prie erdvių mikroklimato gerinimo. Išskiriami trys pagrindiniai tipai: grindinio šildymo kilimėliai, sienų šildymo kilimėliai ir kilimėliai, pritaikyti montuoti lauke.
Šildymo kilimėliai grindims ir sienoms veikimui naudoja elektros energiją, o šilumos sklaidai - infraraudonųjų spindulių šildymo elementus. Jų dėka pirmiausia įkaista visi patalpoje esantys paviršiai: grindys, sienos, baldai, dekoracijos, rankšluosčiai, chalatai. Nuo jų sklindanti šiluma įkaitina ir orą. Nors patalpos yra vėdinamos, o oras lengvai cirkuliuoja, būtent dėl įšilusių paviršių erdvė neatvėsta.
Grindų Šildymo Kabelio Ypatumai
TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis. TASSU kabelių sujungimo movos yra ypatingai patikimos, pagamintos gamykloje, ir montuotojams nekyla problemų su jų pajungimu. TASSU kabeliai yra 20 W/m (U = 230 V). Naudojami betoninėse grindyse.
SVARBU: montuojant ir projektuojant vadovautis “Elektros saugos taisyklių” (EST), “Vartotojų elektros įrenginių techninio eksploatavimo taisyklių “ (EET) ir “Elektros įrenginių įrengimo taisyklių” (EĮĮT) reikalavimais. Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas.
Montavimo Rekomendacijos
Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą. Tinkamiausias grindų šildymo būdas - instaliavimas betoninėse grindyse.
Paprastai, tiesioginio šildymo instaliuojamoji galia betoninėse grindyse yra 80 - 120 W/m2. Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m2. Dalinai akumuliuojamam šildymui įprasta instaliuoti 100 - 150 W/m2, iki 180 W/m2.
PASTABA: Šildymo kabelis neturėtų būti instaliuojamas po stacionariais baldais be kojų, kaip spinta, bufetas, sofa; vonia, dušo kabina, židiniu, taip pat po sienomis ar pertvarų konstrukcijomis.
Šildymo Kabelio Montavimas Betoninėse Grindyse
Šildymo kabelis betoninėse grindyse betonuojamas vienu arba dviem betonavimais.
Vienu betonavimu dirbant, betono sluoksnis gali būti iki 100 mm storio, ir tai yra patogiau dirbant.
Šildymo kabelio montavimas vienu betonavimu.
Grindų betonavimas dviem sluoksniais tikslingas turint didesnius plotus, kai betonavimas vienu sluoksniu nepatogus. Bendra instaliavimo instrukcija išlieka tokia pati, tik pirmasis betono sluoksnis su armavimo tinklu užpilamas be šildymo kabelio. Jam sustingus, tvirtinama montavimo uosta XBC 1230 su kabelio fiksatoriais kas 30 mm, tvirtinamas šildymo kabelis, betonuojamos grindys. Atstumas tarp tvirtinimo juostų apie 1 m.
Šildymo kabelio montavimas dviem betonavimais.
Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs.
SVARBU: Per pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso. Jeigu šildymas įjungiamas per anksti, betonas aplink kabelį džiūsta greičiau, susidaro tuštumos, šildymo kabelis gali sugesti.
Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangai. Tai rekomenduojama, kad paviršiaus drėgmė ir temperatūra būtų tokia kaip ir aplinkos, bei grindų dangos. Visos naudotos grindų dangos klojimo medžiagos (klijai, lakas ir t.t.) turi pilnai išdžiūti prieš įjungiant grindų šildymą. Klojant grindų dangą, vadovautis dangos gamintojo rekomendacijomis ir instrukcijomis.

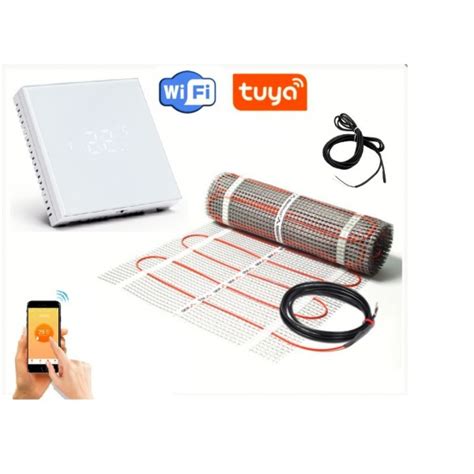

ThinMat Šildymo Kilimėlis
ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu.
Dviejų laidininkų grindų šildymo behalogenio kabelio kilimėlis , pagamintas iš nekenksmingų medžiagų, žemiausia montavimo temperatūra +5 ° C, nominali įtampa 230V, galingumas 100W/m2 siekiant jaukumo arba 160W/m2 drėgnesnėse ir vėsesnėse patalpose, kur reikia daugiau šilumos, kilimėlio plotis 0,46cm, šildomas plotas apie 50 cm, dviejų laidininkų jungiamojo laido ilgis 3m.
Pasiplanuojama ir nusibraižoma būsima šildymo kilimėlio klojimo schema. Parenkamas reikiamo išmatavimo ir galingumo kilimėlis (1 priedas, 3 lentelė), pasižymima jungiamojo laido ir galinės movos bei temperatūros daviklio vieta. Padaromas griovelis temperatūros daviklio vamzdeliui, kad jo paviršius būtu tame pačiame lygyje kaip ir šildymo kilimėlio klojimo paviršius, kad kuo mažiau išsikeltų grindys.

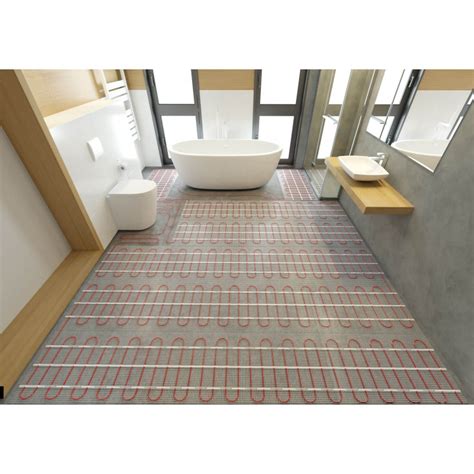

ThinMat šildymo kilimėlio klojimo schema.
Šildymo kilimėlis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir t.t. Minimalus kilimėlio kabelio lenkimo spindulys 30 mm. Prireikus, šildymo kabelį nesunku atlaisvinti nuo lipnaus tinklelio ir lipnia juosta, esančia pakuotės komplekte, priklijuoti prie grindų.
ThinMat šildymo kilimėlis reguliuojamas grindų temperatūros reguliatoriumi ECO 10FJ ar ECO 16FR. Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę, kaip papildomą priemonę apsaugai nuo elektros smūgio ar gaisro.
Šildymo Elementų Matavimai
Šildymo kabelio izoliacijos varžą ( Re ), kaip ir laidininkų varžą ( R ) reikia tikrinti prieš užliejimą ir po jo, ar po instaliavimo po medinėmis grindimis. Matavimo rezultatai surašomi specialioje lentelėje esančioje montavimo instrukcijoje, kas yra šildymo kilimėlio garantijos pagrindas.
Šildymo kabelio varža matuojama tarp dviejų kabelio laidininkų, o kabelio izoliacijos varža tarp laidininko ir jungiamojo kabelio įžeminimo laido, prijungto prie įžeminimo įrenginio. Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0,95…1,10 karto. Izoliacijos varža turi būti didesnė nei 0,5 MΩ.
Kintama elektros srovė (195…250 VAC, 16 A, 50 Hz) jungiama prie L - fazė ir N - nulis, gnybtų. Naudojama 16 A ar mažesnio nominalo automatinis išjungiklis, bei 30 mA srovės nuotėkio relė.
1 Lentelė. TASSU šildymo kabeliai tiesioginiam ar dalinai akumuliuojamam šildymui.
| Savybė | Reikšmė |
|---|---|
| Nominali įtampa | ~220 - ~230 V |
| Galingumas | 20 W/m |
| Jungiamojo laido ilgis | 2.5 m |
| Žemiausia montavimo temperatūra | -15 ° C |
3 Lentelė. ThinMat grindų šildymo kilimėliai.
| Savybė | Reikšmė |
|---|---|
| Nominali įtampa | 230 V |
| Žemiausia montavimo temperatūra | +5 ° C |
| Jungiamojo laido ilgis | 3 m |
| Ypatybės | Behalogeniai jungiamasis ir šildymo kabeliai, 80 cm lankstaus instaliacinio vamzdelio davikliui ir speciali lipni juosta nuo tinklelio nuimtam kabeliui prie grindų klijuoti. |
