Tiesiant elektros laidus, labai svarbu laikytis tam tikrų taisyklių, kurios padės atlikti darbus tinkamai ir, svarbiausia, užtikrins saugumą. Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, būtina atkreipti dėmesį į tinkamą laidų ir kabelių pasirinkimą bei jų montavimą. Šiame straipsnyje aptarsime elektros instaliacijos laidų spalvų reikšmes, jų svarbą saugumui, taip pat pateiksime patarimų, kaip teisingai pasirinkti ir montuoti elektros laidus.

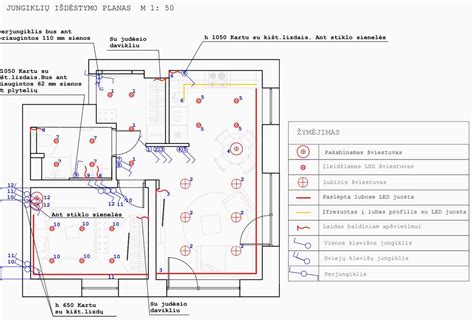

Pagrindinės Elektros Instaliacijos Taisyklės
Tiesiant elektros instaliaciją, būtina laikytis šių pagrindinių taisyklių:
- Laidų tiesimas: vengti tiesimo tarp atskirų taškų trumpiausiu įmanomu keliu jų tiksliai neaprašant. Tai gali sutaupyti laiko ir laidų, bet tik iki pirmo taisymo ar namo remonto.
- Gyslų spalvos: spalvų kodų, nustatytų instaliacijos elementams, taikymas yra absoliučiai būtinas!
- Ženklinimas: aiškiai aprašyti saugikliai ir skirstomojo skydo laidai. Avarijos atveju be trukdžių surasite sugedusią dalį ir be problemų ją atjungsite.
Laidų ir Kabelių Pasirinkimas
Tinkamai pasirinkus laidus ir kabelius, galima išvengti daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.
Kabelio Pasirinkimas
Kai norima atvesti elektrą iki pastato, bet nesinori darkyti vaizdo kabančiais laidais, reikalingas kabelis. Pirmiausiai reikia nuspręsti, kas bus elektrifikuojama, nes drėgnai vietai ar dirbamai žemiai keliami visiškai kitokie reikalavimai negu sausai vietai ar pievelei. Aišku, abiem atvejais reikės kabelio.
Varis ar aliuminis?
Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi. Aliuminį tvirtinant sraigtiniais laikikliais, pasireiškia dar viena jo savybė - aliuminio slydimas iš po laikiklio, todėl aliumininius laidus paskirstymo dėžėse reikia dažniau varžyti nei varinius.
Paprastai kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm2 gyslos skerspjūvio. Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju.

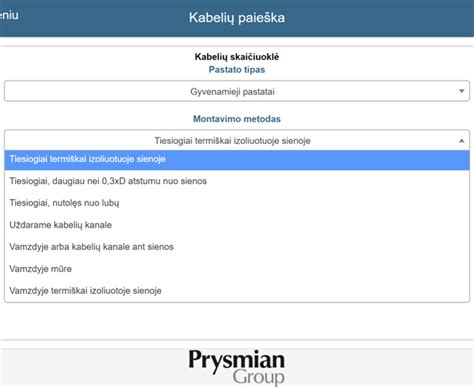

Laidų Skerspjūvio Apskaičiavimas
Aliumininiams laidams tai 5 A 1 mm2, variniams - 8 A 1mm2. Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm2. Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm2 varinio laido, tai aliumininio reikės 4 mm2.
Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors. Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos(išjungimo) srovę.
Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją. Svarbiausiai - kabelį pirkti su atsarga.
Instaliacijos būdai
Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.
Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.
Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus.
Prieš tiesiant kabelį būtų tikslinga gauti kompetentingos įstaigos leidimą. Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų.
Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose.
Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje. Jei kabelis bus tiesiamas per degias medžiagas (tarkim, medinį namą), jis turi būti nedegus arba neskatinantis degimo.
Taip pat reikia žinoti, kokia yra įtampa tinkle ir kiek fazių naudojama jūsų sklype. Jei 220 V ir 1 fazė - užteks dviejų arba trijų gyslų kabelio, jeigu 380 ir 3 fazės - tai reikalingas keturgyslis arba penkiagyslis. Vienfazius ir trifazius elektros tinklus lengviau įrengti, jei laidai tiesiami įvairiaspalviais laidais.
Anksčiau vienfaziams buitiniams laidams buvo naudojami plokšti dviejų gyslų kabeliai. Viela baltos spalvos. Skirtingų spalvų kabelių gamyba sumažina darbo sudėtingumą. Spalvinius kodus galima papildyti raidiniais kodais. L (angl. N (angl. PE (angl.
Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Spalvotiems žymėjimams, taikomiems grandinėms su keliomis vardinėmis įtampomis, standartų nėra. Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas.
Elektros laidų spalvų kodai: Svarba ir Paskirtis
Elektros laidų spalvų kodai yra standartizuotos spalvų sistemos, naudojamos elektros instaliacijoje, siekiant nurodyti laidų paskirtis ir įtampas.
- Saugumas: Spalvos leidžia elektrikams ir technikams lengvai atpažinti, kurie laidai yra „karšti“, neutralūs ar įžeminti.
- Gedimų šalinimo efektyvumas: Jei kyla elektros problemų, spalvomis pažymėti laidai leidžia techninės priežiūros darbuotojams greitai nustatyti ir išspręsti problemas.
- Teisinės atitikties užtikrinimas: Daugelyje šalių yra reglamentai, reikalaujantys specifinių elektros laidų spalvų kodų gyvenamuosiuose ir komerciniuose pastatuose.
- Suderinamumas ir standartizavimas: Naudojant standartizuotus spalvų kodus, elektrikai ir rangovai dirbdami kartu gali lengvai suprasti sistemos struktūrą.
- Žmogiškųjų klaidų mažinimas: Intuityvus spalvų kodavimas sumažina klaidų tikimybę atliekant elektros darbus.
- Palengvintas darbas tarptautiniu mastu: Kadangi daugelis šalių laikosi panašių spalvų kodų, elektrikams lengviau dirbti tarptautiniu mastu arba tvarkant importuotą įrangą.
- Mokymai ir švietimas: Spalvų kodai padeda naujiems technikams intuityviai suprasti elektros sistemas ir sumažina mokymosi laiką.
Pagrindinės Laidų Spalvos ir Jų Reikšmės
- Juodi laidai: Juodi laidai paprastai naudojami kaip „karšti“ arba aktyvūs laidai elektros grandinėse. Jie perneša elektros srovę nuo energijos šaltinio iki prietaiso ar apkrovos.
- Raudoni laidai: Raudoni laidai taip pat nurodo „karštus“ arba aktyvius laidus elektros sistemose. Jie dažnai naudojami, kai reikia kelių grandinių ar jungiklių.
- Balti laidai su juoda arba raudona juostele: Balti laidai su juoda arba raudona juostele paprastai naudojami kaip jungiklio kojos arba „keliautojai“ trijų ir keturių taškų jungiklių sistemose.
- Vario laidai: Vario laidai naudojami įžeminimui elektros sistemose. Jie užtikrina saugų kelią elektros srovei nutekėti gedimo ar elektros impulso atveju.
- Balti arba pilki laidai: Balti arba pilki laidai dažniausiai naudojami kaip neutralūs laidai. Jie užbaigia grandinę ir perneša grįžtamąją srovę nuo apkrovos atgal į energijos šaltinį.
- Mėlyni ir geltoni laidai: Mėlyni ir geltoni laidai paprastai naudojami žemos įtampos pritaikymuose. Mėlyni laidai dažnai naudojami apšvietimo valdymo sistemose, pvz., naudojant šviesos reguliatorius.
Duomenų ir komunikacijų laiduose, tokiuose kaip Ethernet kabeliai, dažnai naudojami specifiniai spalvų kodai identifikacijai. Garso ir vaizdo laidai gali naudoti spalvomis pažymėtas jungtis arba laidus, kad būtų lengviau juos identifikuoti ir tinkamai prijungti.
Trijų fazių elektros sistemos
Trijų fazių elektros sistemos, dažnai naudojamos didelėse komercinėse ir pramoninėse patalpose, reikalauja teisingo laidų identifikavimo siekiant išlaikyti sistemos vientisumą, saugumą ir funkcionalumą. Standartiniai spalviniai kodai padeda identifikuoti skirtingas fazes ir užtikrinti teisingą jų sujungimą.
- 1 fazė - Juoda: Ši spalva reiškia pirmą fazę, naudojamą srovės pernešimui.
- 2 fazė - Raudona: Antrą fazę, kuri taip pat yra aktyvi, dažniausiai žymi raudona spalva.
- 3 fazė - Mėlyna: Trečią fazę žymi mėlyna spalva.
- Neutralus - Baltas arba pilkas: Trijų fazių sistemose neutralus laidas veikia kaip grįžtamojo srovės kelias ir paprastai yra baltos arba pilkos spalvos.
- Įžeminimas - Žalias, žalias su geltona juostele arba varinis: Įžeminimo laidai bet kurioje elektros sistemoje, įskaitant trijų fazių sistemas, yra itin svarbūs saugumui. Jie apsaugo nuo elektros smūgio, suteikdami kelią elektros srovei į žemę.
Kintamoji srovė (AC) ir nuolatinė srovė (DC)
Suprasti skirtumus tarp kintamosios srovės (AC) ir nuolatinės srovės (DC) yra svarbu kiekvienam, kuris dirba su elektros sistemomis ar jas studijuoja. Kintamoji srovė (AC) yra elektros srovės tipas, kurį tiekia elektrinės ir kuris naudojamas daugumoje namų ūkių bei komerciniuose pastatuose. AC srovės elektrinio krūvio srautas periodiškai keičia kryptį, todėl ši srovė efektyvi pernešant elektrą dideliais atstumais. AC maitinimo laidų spalvų kodai paprastai laikosi nacionalinių ar regioninių elektros standartų.
Buitinėse ir komercinėse instaliacijose AC maitinimo sistemos dažniausiai veikia su 120, 208 arba 240 voltų įtampa. Pramoniniuose objektuose dažnai reikalinga didesnė įtampa, pvz., 277 arba 480 voltų, kad būtų tiekiama energija sunkiems įrenginiams ir mašinoms.
AC srovės panaudojimas:
- Buitiniam ir komerciniam elektros tiekimui: AC yra pagrindinė elektros forma, tiekiama namams, biurams ir komerciniams pastatams visame pasaulyje.
- Pramoniniam naudojimui: AC energija plačiai naudojama pramonėje, tiekdama energiją sunkiajai technikai, varikliams, siurbliams ir gamybos įrangai.
- Elektros tinklams ir paskirstymui: AC energija naudojama generuojant ir paskirstant elektros energiją per elektros tinklus. Elektrinės generuoja AC srovę, kurią po to didina iki aukštos įtampos, kad būtų efektyviai perduodama ilgais atstumais.
- Elektros varikliams: AC srovė yra pagrindinis šaltinis, varantis elektros variklius įvairiose srityse, kaip pramonės mašinos, buitiniai prietaisai, ŠVOK sistemos ir elektriniai automobiliai.
- Apšvietimui: AC srovė dažnai naudojama apšvietimo sistemose, teikiant elektrą namų, biurų, gatvių ir viešųjų erdvių apšvietimui.
- Pramogų sistemoms ir elektronikai: AC būtina pramogų sistemoms, tokioms kaip televizoriai, garso sistemos, žaidimų konsolės ir kompiuteriai.
Nuolatinė srovė (DC) - tai elektros srovė, tekanti tik viena kryptimi. Ją generuoja tokie šaltiniai kaip baterijos, saulės moduliai ir termoporos.
DC maitinimo sistemose taip pat naudojami specifiniai laidų spalvų kodai, siekiant identifikuoti skirtingus laidininkus ir išlaikyti instaliacijų nuoseklumą. DC maitinimo laidų spalvinis kodavimas gali skirtis priklausomai nuo sistemos ar taikymo. Svarbu laikytis gamintojo nurodymų arba pramonės standartų dirbant su DC sistemomis, kad būtų užtikrintas tinkamas laidų identifikavimas ir sujungimas.
Tarptautiniai standartai
Suprasti įvairių šalių elektros laidų spalvų kodų standartus yra būtina elektrikai, inžinieriams ir saugos inspektoriams, dirbantiems tarptautiniuose projektuose arba su užsienyje pagaminta įranga. Tarptautinė elektrotechnikos komisija (IEC) nustato elektros laidų spalvų kodų standartus, naudojamus daugelyje Europos šalių ir kitose valstybėse, kurios laikosi IEC standartų.
Pagrindinės spalvos pagal IEC standartą:
- Žalia/Geltona: Europoje žalia su geltona juostele naudojama apsauginiam laidininkui (PE), dar vadinamam įžeminimo laidu.
Kanados elektros kodeksas (CEC):
- Balta arba Pilka: Kanadoje baltos arba pilkos spalvos laidai naudojami neutraliniam laidininkui (N).
- Žalia: Įžeminimo laidininkas (taip pat žinomas kaip įrangos įžeminimo laidininkas) paprastai žymimas žaliu laidu Kanados instaliacijose.
Mokymai ir Kvalifikacijos kėlimas
Tinkamas mokymas gali pagerinti saugumą, padidinti efektyvumą ir užtikrinti atitiktį tiek nacionaliniams, tiek tarptautiniams standartams.
- Yra daugybė mokymo programų ir kursų, kurie specializuojasi mokant laidų spalvų kodų pagal NEC standartus.
- Elektrikai ir kiti elektros specialistai gali įgyti patirties bei žinių apie laidų spalvų kodus per mokymąsi darbo vietoje.
- Tokios nuorodinės medžiagos kaip NEC vadovai, kodeksų knygos ir internetiniai šaltiniai gali suteikti išsamią informaciją apie laidų spalvų kodų standartus.
- Prekybos asociacijos ir profesionalios organizacijos dažnai organizuoja seminarus bei dirbtuves, skirtas naujausiems elektros standartų atnaujinimams, įskaitant laidų spalvų kodų pokyčius.
- Sertifikavimo programos, dažnai reikalaujamos darbdavių ar reguliavimo institucijų, suteikia struktūrizuotą mokymą apie elektros saugumą, įskaitant stiprų akcentą laidų spalvų kodų supratimui.
Pagrindinės Klaidos Tiesiant Elektros Laidą
Tiesiant elektros laidus verta laikytis kelių taisyklių, kurios padės tai padaryti teisingai, o visų pirma pasirūpins mūsų saugumu.
- Pirma: laidų tiesimas tarp paskirų taškų trumpiausiu įmanomu keliu jų tiksliai neaprašant. Galbūt tai padeda sutaupyti laiko ir laidų, bet tik iki pirmo taisymo ar namo remonto. Užtikriname, kad jau pirma neteisingai išgręžta anga gali sukelti avariją, kurios pasekmės gali reikalauti didelių išlaidų jo pašalinimui. Visa tai dėl to, kad instaliaciją planavome taupiuoju būdu, nekreipdami dėmesio į logiką.
- Antra: neatsižvelgėme į gyslų spalvas. Spalvų kodų, nustatytų instaliacijos elementams, taikymas yra absoliučiai būtinas! Kas atsitiks, jei to nedarysime tiesdami laidus? Ypač to pasekmes pajus prie instaliacijos prijungti trifaziai imtuvai. Jų korpuse besikaupianti įtampa gali sukelti rimtą elektros smūgį. O laidų, kurių spalvos neatitinka, ženklinimui galima panaudoti atitinkamų spalvų elektrą izoliuojančias juostas.
- Trečia: nepažymėti saugikliai ir skirstomojo skydo laidai.
