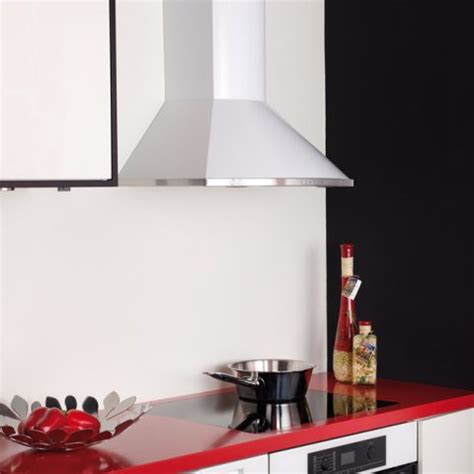

Renkantis ventiliacijos vamzdžius, ypač montuojant gartraukį virtuvėje, svarbu atsižvelgti į galiojančius standartus ir rekomendacijas. Tinkamai parinktas ir sumontuotas vamzdis užtikrins efektyvų oro ištraukimą ir sumažins triukšmo lygį.
Rekomenduojami Gartraukio Ventiliacijos Angos Skersmenys
Gartraukių gamintojai dažnai nurodo 100, 120 ir 150 mm ventiliacijos angos dydžius. Tačiau, atsižvelgiant į aerodinamines savybes, rekomenduojami šie skersmenys:
- Rekomenduojamas skersmuo: 160 mm
- Minimalus skersmuo: 120 mm (bet ne mažiau)
- 100 mm: Nerekomenduojama dėl per didelio aerodinaminio pasipriešinimo. Gartraukis gali neištraukti reikiamo oro kiekio ir veikti triukšmingai.
Pajungimo dydis priklauso nuo gartraukio galingumo.
Dažniausiai perkami gartraukiai, kurių pajungimas 150 mm, tačiau Lietuvoje tokio diametro vamzdžių nebūna. Lietuvos standartai numato 100, 125, 160 mm ir didesnius vamzdžius.
Jei neturite daug vietos, siūloma palikti 160 mm angą, bet jei tiek vietos neturite, tai bent jau 125 mm. Kuo didesnis skersmuo, tuo geriau, bet jeigu vietos nera, tada pagal gartrauki arba 100 mm.
DIN 3015 Standartas: Vamzdžių Tvirtinimo Apkaba
DIN 3015 standarto apkaba (tipas 100, be viršutinės plokštelės) skirta greitam, paprastam, patvariam ir estetiškam vamzdžių, kabelių bei žarnų tvirtinimui įvairiose pramonės šakose, antžeminėse ir laivų instaliacijose. Pagaminta pagal DIN 3015 normą.
Apkaba prie konstrukcijos montuojama suvirinant apkabos pagrindą (taip pat galima prisukti arba montuoti ant bėgelio). Standartiškai apkaba turi profiliuotą (su grioveliais) vamzdžio angos paviršių. Matmenų grupei 0 naudojamas vienas varžtas su šešiakampe įvore, matmenų grupėms 1 ÷ 6 naudojami du varžtai su šešiakampe įvore.
Be standartinių metalinių elementų galima užsisakyti: prailgintas plokštes, bėgelius ir varžtus apkabų komplektams montuoti. Elementų parinkimą reikia derinti su TUBES INTERNATIONAL®.
- Apkabos medžiaga: Guma
- Varžtų medžiaga: Cinkuotas plienas
- Pagrindo medžiaga: Anglinis plienas
DIN 3015 Standarto RB Apkaba (be viršutinės plokštelės)
Štai keletas DIN 3015 standarto RB apkabų variantų:
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] |
|---|---|---|---|
| TC-RB100-106 | DIN3015 standarto RB apkaba 6 mm vamzdžiui, be p. g. | 6 mm | - |
| TC-RB100-106,4 | DIN3015 standarto RB apkaba 6,4 mm vamzdžiui, be p. g. | 6,4 mm | - |
| TC-RB100-108 | DIN3015 standarto RB apkaba 8 mm vamzdžiui, be p. g. | 8 mm | - |
| TC-RB100-109,5 | DIN3015 standarto RB apkaba 9,5 mm vamzdžiui, be p. g. | 9,5 mm | - |
| TC-RB100-110 | DIN3015 standarto RB apkaba 10 mm vamzdžiui, be p. g. | 10 mm | - |
| TC-RB100-650,8 | DIN3015 standarto RB apkaba 50,8 mm vamzdžiui, be virš. | 50,8 mm | - |
Pastaba: Lentelėje pateikti tik keli pavyzdžiai. Yra ir daugiau variantų.
Viskas, ką reikia žinoti perkant virtuvės gartraukius!
Kiti Svarbūs Aspektai

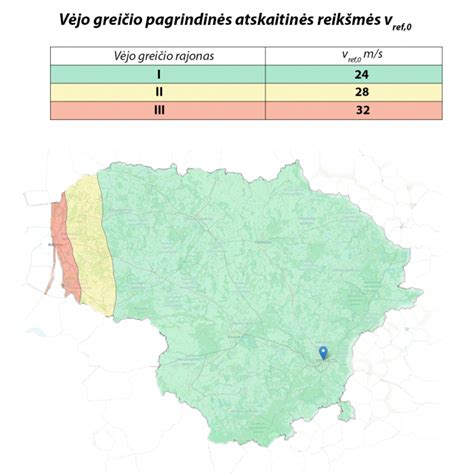

Pastatuose, kurie yra antrojoje ir trečiojoje vėjo apkrovos zonose, kaip tai nustato Lenkijos standartai, arba kai to reikalauja topografinės sąlygos ar pastatų vieta, dūmų ir išmetamųjų dujų išvedimo sistemose būtina naudoti kaminų gaubtus, skirtus apsaugoti nuo atvirkštinės traukos.
Ant kaminų dūmtakių, kurie atskirti arba nutolę nuo pastato konstrukcijos, negalima tvirtinti perdangų ar laikyti jų konstrukcijos dalimi ir įtraukti į skaičiavimus.
Ant išorinių pastato sienų ir už pastato ribų įrengiami kaminai privalo turėti šilumos izoliaciją.
Dūmtakiai turi būti išvesti virš stogo į tokį aukštį, kad nebūtų neleistinų traukos trikdžių.
