Architektai nevengia fantazijos ir mėgsta ne tik standartinių formų bei dydžių langus, bet ir neįprastus langų sprendimus. Ištobulėjusios šiuolaikinės technologijos leidžia iš PVC profilių gaminti įvairius langus - pradedant didelio ploto vitrinomis, kurios gali būti kampinės, stumdomos ar varstomos, baigiant sandėliuko langeliais.
Šiame straipsnyje aptarsime langų montavimo standartus, dažniausias klaidas ir patarimus, kaip užtikrinti ilgalaikį ir patikimą sistemos veikimą.
Kaip reiktų išvengti šalčio tiltų, montuojant langus
Langų tipai ir jų paskirtis
Šiuolaikinėje rinkoje galima rasti įvairių tipų langų, kurie skiriasi konstrukcija, medžiagomis, montavimo būdu ir funkcionalumu. Pasirinkimas priklauso nuo interjero stiliaus ir asmeninių poreikių.
Statybinis stiklas
- Apsauginis langų stiklas.
- Stikliniai sienų ir grindų blokai.
- Termiškai grūdintas saugus kalcio natrio silikatinis stiklas.
- Cheminiu būdu stiprintas kalcio natrio silikatinis stiklas.
- Karštyje išlaikytas, termiškai grūdintas saugus kalcio natrio silikatinis stiklas.
- Termiškai grūdintas saugus šarminių žemių silikatinis stiklas.
- Daugiasluoksnis stiklas ir saugus daugiasluoksnis stiklas.
- Specialieji pagrindiniai gaminiai.
- Borosilikatiniai stiklai.
- Stiklo keramika.
- Pagrūdintas kalcio natrio silikatinis stiklas.
- Permatomo arba matinio stiklo gaminiais įstiklinti ugniai atsparūs elementai.
- Pagrindiniai kalcio natrio silikatinio stiklo gaminiai.
- Laminuotasis stiklas ir saugus laminuotasis stiklas.
Taip pat svarbu atkreipti dėmesį į tai, kad langai ir durys turi atitikti tam tikrus standartus, įskaitant:
- Oro skverbtį
- Nepralaidumą vandeniui
- Atsparumą kartotiniam atidarymui ir uždarymui
- Atsparumą vėjo apkrovai
- Mechaninį patvarumą
Langų apkaustai ir jungiamosios detalės
Svarbu atkreipti dėmesį į langų ir prancūziškųjų langų statybinius apkaustus ir jungiamąsias detales. Reikalavimai ir bandymo metodai apibrėžti standartuose, įskaitant:
- Reikalavimus ir bandymo metodus (1-17 dalys)
- Spynas, mechanines spynas ir jų užraktų plokšteles
- Užraktus ir jungiamosios užraktų detalės
- Durų, langų, langinių ir apdarinių sienų tarpiklius ir sandarinimą (1-4 dalys)
- Spynų šerdis
- Svirtines ir apvaliąsias rankenas
- Vienašius durų ir langų vyrius
Taip pat svarbu atsižvelgti į statybinius apkaustus, įskaitant kontroliuojamus durų uždarymo įtaisus, elektrinius švaistinių durų atvėrimo fiksavimo įtaisus ir durų koordinavimo įtaisus.
Langų montavimo instrukcijos
Bendros lango ar durų izoliacinės savybės, funkcija ir ilgaamžiškumas priklauso ne tik nuo gamybos technologijos ir komponentų kokybės, bet ir nuo montavimo technologijos bei naudojamų medžiagų. Pats jautriausias aplinkos poveikiui yra montažinės siūlė - tarpas tarp rėmo ir sienos, todėl kokybiškas jo izoliavimas yra labai svarbi montavimo darbų dalis.
Šiame gide pateikiamos rekomendacijos, kaip kokybiškai susimontuoti langus ir duris, bei išvengti galimų klaidų, kurios gali nulemti trumpesnį lango ar durų eksploatacijos laiką bei pabloginti šilumos perdavimo koeficientą.
Medžiagos ir priemonės
Montavimas susideda iš etapais atliekamų darbų. Kiekviename etape reikalingi skirtingi įrankiai ir medžiagos, kuriuos reikia turėti paruoštus prieš pradedant montavimą.
Montavimo angos paruošimas
Angokraščių sienų paviršiai turi būti lygūs be pažeidimų, įmušimų, tuštumų (daugiau kaip 5 mm). Defektinės vietos turi būti užglaistytos statybiniais mišiniais. Montuojant gaminius pilnai išnešant į sienos išorę, išorinė anga turi būti paruošta iš kietos ir šilumą izoliuojančios medžiagos. Anga turi atlaikyti visas apkrovas, susidariusias sumontavus gaminį.
Gaminio tvirtinimas angoje
Atraminės kaladėlės ir kyliukai skirti lango arba jo konstrukcijų pozicionavimui/įtvirtinimui angoje ir tolygiam apkrovų perdavimui į statybinę konstrukciją. Po sumontavimo varžtais arba pokštelėmis, instrukcijose nurodytos atraminės kaladėlės ir kyliukai turi pasilikti montažo siūlėje (montavimo tarpuose) neribotam laikui ir būti izoliuoti nuo drėgmės atsiradimo.
Varžtų arba montavimo plokštelių tvirtinimo taškai, priklausomai nuo gaminio tipo yra nurodyti montavimo instrukcijose.
Montavimo tarpų sandarinimas
Montavimo tarpai arba kitaip vadinamos montažinės siūlės - tai zonos perimetru tarp angos ir sumontuoto rėmo. Sandari, energiškai efektyvi montažinė siūlė neturi deformuoti gaminio rėmų. Rekomenduojamas siūlės tarpas yra 10 - 30 mm, tačiau yra taikomos ir išimtys.
Montažinė siūlė yra dalijama į tris zonas ir sandarinama tokia eilės tvarka:
- Lauko zona (lauko pusė)
- Funkcinė (vidinė) zona (tarpas tarp sienos ir rėmo)
- Vidinė zona (kambario pusė)

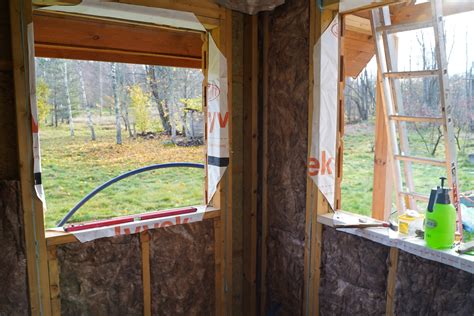

Lauko zonos sandarinimas
Išorinė montažinė siūlė (arba plokštuma) turi būti tinkamai hermetizuota, kad į ją nepatektų lietaus vanduo ar tirpstantis sniegas. Dėl skirtingų medžiagų temperatūrinio plėtimosi koeficientų, sandarinimui naudokite labai elastingas medžiagas, ypač kai gaminių matmenys viršija 1,5 metro.
Funkcinės zonos sandarinimas
Užsandarinus lauko zoną, t. y. baigus ant sienos klijuoti iš lauko pusės difuzines juostas, sandarinamas montavimo tarpas. Montavimo tarpas (arba montažinė siūlė) tarp rėmo ir sienos, turi būti užpildytas sandarinimo putomis, skirtomis izoliuoti garsą, drėgmę ir šilumą, visu perimetru.
Vidinės zonos sandarinimas
Užsandarinus lauko zoną bei montavimo tarpą, paskutiniu etapu sandarinama vidinė montažinė siūlė, t.y. užbaigiamos klijuoti vidaus garo izoliacinės juostos ant sienų kraštų. Siūlė turi būti tinkamai hermetizuota, kad į ją nepatektų drėgmė. Dėl skirtingų medžiagų temperatūrinio plėtimosi koeficientų, sandarinimui naudokite labai elastingas medžiagas, ypač kai gaminių matmenys viršija 1,5 metro.
Lauko ir vidaus palangių montavimas
Iki montavimo darbų pradžios palangės turi būti sandėliuojamos horizontaliai, ant lygaus paviršiaus, nedulkėtose sausose patalpose. Palangių apdailinis paviršius turi būti apsaugotas nuo dulkių, purvo ir abrazyvių medžiagų.
Vidinės palangės montavimas
Jeigu angokraščiai nutinkuoti, palangės montavimo zonoje rekomenduojama pašalinti tinką bei atidžiai nuvalyti paviršius. Statybinės dulkės gali trukdyti kokybiškai prilipti montavimo putoms prie angos paviršiaus. Išpjauta pagal matmenis palangė pritaikoma į numatytą vietą taip, kad tarp angokraščio ir palangės liktų 7-10 mm tarpas.
Karnizų montavimo standartai
Tinkamas karnizo montavimas yra būtinas norint užtikrinti jo funkcionalumą, estetinį vaizdą ir saugumą. Yra keletas pagrindinių standartų, kurių reikėtų laikytis.
Aukštis
Dažniausiai karnizai montuojami 8-15 cm virš lango angos; jei lubos žemos, verčiau rinktis lubinius bėgelius - taip vizualiai „pakelsite“ erdvę. Nišose karnizai slepiami visiškai, todėl užuolaidos krenta nuo lubų.
Plotis
Karnizo ilgis paprastai viršija langą 10-20 cm į kiekvieną pusę, kad užuolaidos atsidengusios neuždengtų stiklo. Didelėms vitrinoms pridėkite tiek, kiek reikia patogiam sustūmimui. Geriausia, jei šis lango nišos plotį viršija apie 1,3 karto.
Laikiklių kiekis
Strypiniams karnizams - po laikiklį abiejuose galuose ir vieną centre kas 1,5-2 m (priklausomai nuo skersmens). Bėgeliams - tvirtinkite pagal gamintojo žingsnį, dažniausiai kas 40-60 cm.
Aplenkimai ir jungtys
Kampiniams langams ar erkeriams rinkitės bėgelius, kuriuos galima išlenkti; strypinį karnizą kampuose jungia specialūs alkūniniai elementai, bet bėgelis slenka sklandžiau.
Dažniausios montavimo klaidos ir kaip jų išvengti
Norint išvengti problemų ir užtikrinti kokybišką rezultatą, svarbu žinoti dažniausias montavimo klaidas.
- Per trumpas karnizas
- Per mažai laikiklių
- Nelygus montavimas
- Nesuderinta projekcija
- Skirtingas grindų ir lubų lygis
Dažniausios užuolaidų kabinimo klaidos ir patarimai
Savarankiškai kabinant užuolaidas, ypač pirmą kartą, gali pasitaikyti įvairių klaidų. Aptarkime pagrindines iš jų.
- Nekokybiškas arba neestetiškas karnizas
- Netinkamas karnizo aukštis, ilgis
- Per trumpos arba per siauros užuolaidos
Teisingas užuolaidų kabinimas - raktas į estetiškai patrauklią ir funkcionalią namų erdvę.
Pastaruoju metu, daugiausiai keičiami prieš kelis dešimtmečius įstatyti plastikiniai (PVC) langai ir seni, dar be modernių stiklo paketų mediniai langai. Kad reikia keisti senus langus naujais, nurodo šie požymiai:
- Jaučiamas šaltis langų šonuose ir kampuose
- Pastebimas rasojimas ir pelėsis aplink langus
- Deformuoti rėmai ir varčios
- Atlikus termovizinę analizę, pastebimas ryškus šilumos pralaidumas lango kraštuose
REHAU - Europoje garsaus PVC profilių gamintojo atstovybės Lietuvoje darbuotojai konsultuoja langų projektavimo ir gamybos klausimais. Išsamios pagalbinės planavimo priemonės, aprašai, detalūs atliekamų darbų aprašai, U vertės (šiluminės varžos ir šilumos perdavimo koeficiento) apskaičiavimo programos - galima gauti išsamią informaciją šiais ir kitais langų planavimo klausimais.
Konsultacijos ir programinė įranga itin praverčia planuojant netradicinių formų, didelio formato langus, pas mus vadinamus vitrinomis. Turint skaičiavimus ir taikant patikrintas technologijas be baimės galima planuoti didelio formato, per visą namo aukštą langus, naudojant žemo (iki 48 mm) profilio aukščio varčią.
Be to, REHAU turi patentuotą specialų varčios su stiklo paketu klijavimo technologiją, kuri užtikrina gerą stabilumą didesniam nei standartinis langas paviršiui, įmanomą be armavimo profilio. Pavyzdžiui, naudojant Brillant-Design profilius su klijuota 48 mm aukščio varčia lango be papildomo armavimo, lango plotą galima padidinti beveik 30 proc.
Labai svarbu projektuojant vitrininius langus žinoti, ar jie bus balti, ar spalvoti. Lango visuma su stacionaria ir varstoma dalimi vadinama konstrukciniu elementu. Kai projektuojami maksimalūs panoraminių langų dydžiai, būtina numatyti jų statikos stabilumą užtikrinančius ir temperatūrines deformacijas neutralizuojančius elementus.
Visų pirma, vitrinų lauko stiklo storis turi būti ne mažesnis nei 6 mm. Yra įvertinama vėjo apkrova ir atitinkamai parenkami armavimo elementai tai vėjo apkrovai kompensuoti. Planuojant jungtis būtina įvertinti stiklo paketo svorio apkrovą.
Naudojant horizontalų statramstį, lango dalis virš jo negali būti labai didelė, yra ribojimai mechaninėms jungtims - tai daliai, kuri jungia statramstį su rėmu, tenkanti apkrova negali būti didesnė nei 50 kg vienai jumgčiai. Ne visada statramstis suteikia reikalaujamą vėjo apkrovos vertę, kartais reikia papildomo sustiprinamo. Skaičiuojant vėjo apkrovą vertinamos tos rėmo dalys, kurios nėra įtvirtintos sienoje.
Konstrukciniai langų elementai negali būti sujungti vienas su kitu kietai, ypač jei langų konstrukcija yra pietinėje pusėje. Įprastų matmenų languose esant normaliai temperatūrai, rasos taško vieta nusikelia į vidinę lango konstrukcijos dalį. Kai jungiami labai dideli konstrukciniai langų elementai, kurie suprojektuoti pagal pasyviojo namo standartą, ne visada pagalvojama apie rasos taško vietą.
Taigi, jungiant didelių matmenų konstrukcinius elementus yra didelė grėsmė rasos taško susidarymui ant vidinio paviršiaus. Tačiau stiklo paketas yra šiltesnis už rėmą, todėl geriau naudoti statramstį, bet dažnu atveju neužtenka jo stiprumo dėl vėjo apkrovos.
Kartais nedidelio ploto langams suplanuojama aukšta šilumos perdavimo koeficiento vertė, pavyzdžiui, 0,75 W/kv.m K. Pasyviojo namo standartą atitinkanti Uw vertė yra 0,8 W/kv.m K iki sumontavimo sienoje ir 0,85 W/kv.m K po sumontavimo.
Pagerinta garso izoliacija dažnai būna vienas iš pagrindinių reikalavimų langams miestuose. Gyvenamiesiems namams judrioje vietovėje keliami skirtingi reikalavimai garso izoliacijai nei, pvz., nameliui kaime. REHAU sistemos leidžia įgyvendinti individualius ir patikrintus garso izoliacinius sprendimus bet kurioje aplinkoje.
Langų, ypač vitrininių saugumui galimos papildomos priemonės - daugiasluoksniai (klijuoti) apsauginiai stiklai, nedūžtantys stiklai, fiksuojančios rankenos, sustiprinti apkaustai ir profiliai.
