Mediniai karkasiniai namai Lietuvoje pamažu populiarėja, atkeliaujantys iš Skandinavijos šalių ir Kanados. Galimybė pasinaudoti karkasinių namų statybos technologija, sukurta šiaurinėse šalyse, gali būti naudinga ir mums. Iš esmės skiriami du medinių karkasinių namų tipai - karkasiniai namai, kai kai karkaso konstrukcijos surenkamos statybos aikštelėje ir mediniai karkasiniai-skydiniai namai, kai karkaso konstrukcijos pagaminamos gamykloje su apšiltinimu ir plokščių apkalomis, skydai gali būti su išorės apdaila, langais ir lauko durimis.
Šiame straipsnyje aptarsime medinio karkasinio namo pastogės įrengimą, apšiltinimą ir kitus svarbius aspektus, užtikrinančius energijos efektyvumą ir komfortą.
Stogo karkaso konstruktyvas. XII-a d. diena.
Medinio Namo Ilgaamžiškumas Ir Apsauga
Nors kartais dar pasitaiko nuomonė, kad „medinis - tai trumpam“, iš tiesų kokybiškai pastatytas ir prižiūrimas karkasinis namas gali stovėti dešimtmečius ar net šimtmečius. Praktikoje egzistuoja daug medinių pastatų, stovinčių ir šimtmečius - pavyzdžiui, JAV esantis Fairbanks House (pastatytas ~1640 m.) ar net 600-1000 metų senumo medinės šventyklos Azijoj. Medinio namo tarnavimo laikas labai priklauso nuo to, kaip gerai jis apsaugotas nuo drėgmės, vabzdžių ir kitų aplinkos veiksnių.
Ilgaamžiškumas prasideda nuo geros kokybės medienos. Karkasui rekomenduojama naudoti sausą, džiovintą, kalibruotą medieną. Geriausia jei mediena ne žemesnės kietumo klasės nei C24. Gali būti pušis ar eglė. Mediena turi būti ne tik sausa, bet ir impregnuota - antiseptikais apsaugota nuo pelėsio, grybelių ir kenkėjų, tokių kaip medžio kinivarpos. Statybų metu svarbu neleisti, kad karkasas permirktų. Jei mediena per ilgai stovi po atviru dangumi ir sušlampa, džiūdama ji gali mėlynuoti, atsiranda puvimo ir grybelio rizika.
Apsauga Nuo Drėgmės Per Pamatus
Ypač svarbi vieta - medienos kontaktas su pamatais. Prieš montuojant pirmąją sienų dalį (murlotą), ant pamato viršaus būtina įrengti hidroizoliaciją - bituminę ar polimerinę tarpiklę, kuri neleidžia drėgmei kilti iš betono į medieną. Taip pat rekomenduojama šioje vietoje naudoti impregnuotą medieną. Iš išorės pamatus verta apskardinti ar kitaip apsaugoti nuo lietaus vandens taškymosi, kad nešlaptų sienų apačia.
Kvėpuojančios, Bet Sausos Sienos
Kad medinis namas nesupūtų, svarbu suderinti sandarumą nuo išorės su galimybe sienoms „kvėpuoti“ iš vidaus. Todėl naudojama garo izoliacija iš vidaus, o iš lauko - vėdinamas fasadas. Vidinę apdailą rekomenduojama daryti iš medžiagų, kurios leidžia sienoms „kvėpuoti“ - pavyzdžiui, gipskartonio, medienos. Taip pat labai svarbu užtikrinti gerą vėdinimą gyvenamose patalpose. Rekomenduojamas drėgmės lygis - apie 40-60 %.
Reguliari Priežiūra - Būtina
Medinis namas tarnaus ilgai, jei kas kelerius metus bus apžiūrimas ir atliekami smulkūs priežiūros darbai. Gerai suprojektuotas, iš tinkamos medienos pastatytas ir prižiūrimas karkasinis namas gali tarnauti ne ką trumpiau nei mūrinis. Literatūroje minimas ~50-70 metų tarnavimo laikas nėra riba - daug kur pasaulyje stovi ir 100 ar net 300 metų mediniai pastatai.
Karkasinio Namo Stogo Konstrukcija Ir Šiltinimas

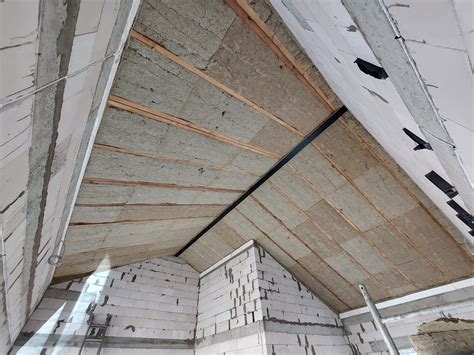

Įrengiant medinio karkasinio namo pastogę, svarbu atkreipti dėmesį į šiltinimo medžiagas ir technologijas. Šlaitiniai stogai dažniausiai apšiltinami mineraline akmens vata arba polistireniniu putplasčiu. Vatos izoliacija yra minkšta ir glaudžiai be tarpų priglunda prie gegnių. Polistireninio putplasčio plokštes rekomenduojama pjauti statybvietėje pagal realų atstumą tarp gegnių ir įsprausti su pasipriešinimu.
Šiltinimui tarp gegnių šiltinti geriausiai tinka Šiloporas EPS 70, virš gegnių - Šiloporas EPS 80. Norint pasiekti aukštesnę energinio efektyvumo klasę ar sumažinti stogo storį, rekomenduojama naudoti pagerintų termoizoliacinių savybių pilkojo polistireninio putplasčio gaminius: Šiloporas Neo EPS 70, Šiloporas Neo EPS 70+, Šiloporas Neo EPS 70 Super, kurie turi itin mažus šilumos laidumo koeficientus.
Ekovata - dar viena populiari šiltinimo medžiaga, ypač tinkama oro tarpams užpildyti. Jos privalumai - ekologiškumas ir geros šilumos izoliacinės savybės.
Šiltinimo Technologija
Šlaitinio stogo šiltinimo technologija - tai daugiasluoksnis termoizoliacinis „pyragas" ar sumuštinis. Nepaisant to, kad putplastis beveik neįgeria drėgmės, vis tiek būtina naudoti hidroizoliacinę medžiagą - difuzinę plėvelę iš stogo dangos pusės ir garų barjerą iš patalpos pusės.
Konstrukciniu ir fizikiniu požiūriu izoliacija virš gegnių yra optimali konstrukcija, nes izoliacinis sluoksnis įrengiamas beveik be tarpų. Itin praktiškas šiltinimas virš gegnių yra naujos statybos ar renovacijos atveju, kai keičiama stogo danga ir stogas dengiamas metalinėmis ar betoninėmis, keraminėmis, bituminėmis čerpėmis.
Šiltinant tarp gegnių, ant medinių konstrukcijų neturi susidaryti kondensatas, todėl būtina pakloti garus izoliuojančią membraną. Jei šiltinimo procesas vyksta lygiagrečiai su stogo montavimu, tuomet iš apačios ant gegnių būtina prikalti grebėstus, kurie tarnaus kaip atrama putplasčio plokštėms. Plokštės sandariai sumontuojamos tarp gegnių, tada jos iš viršaus uždengiamos difuzine plėvele.
Šilumos tilteliai visiškai panaikinami šiltinant tarp gegnių ir viršuje klojant papildomą sluoksnį šilumos izoliacijos.
Svarbūs Aspektai Šlaitinio Stogo Šiltinant
- Vėdinimas: Vėdinami šlaitiniai stogai turi ventiliuojamą oro tarpą, į kurį oras patenka per angas.
- Garo izoliacija: Šlaitinių stogų drėgmės režimui užtikrinti naudojama garo izoliacinė plėvelė, sudaranti apsauginį sluoksnį vidinėje šilumos izoliacijos pusėje.
- Difuzinė plėvelė: Iš lauko pusės po stogo danga esanti difuzinė plėvelė skirta apsaugoti nuo išorinės lietaus ir sniego drėgmės, dulkių ir vėjo prasiskverbimo į konstrukcijos vidų.
- Medienos drėgnis: Šiltinant reiktų atkreipti dėmesį į gegnių medienos drėgnį - pageidautina, kad jos išliktų stabilios, todėl mediena turi būti išdžiovinta iki 10-12 proc.
Stogo "Sumuštinis" Variantai
Štai keletas orientacinių stogo „sumuštinių" variantų:
- Stogo danga (keraminės, cementinės čerpės ar kt.), difuzinė plėvelė, šiltinimo medžiaga (Šiloporas EPS 70), garų barjeras, vidaus apdaila.
- Stogo danga (plieninė skarda, keraminės, cementinės čerpės ar kt.), hidroizoliacinė plėvelė, šiltinimo medžiaga, garų barjeras, vidaus apdaila.
Mediena Karkasiniam Namui
Karkasinis namas iš esmės yra medinis, mediena yra pagrindinė statybinė medžiaga. Tad labai svarbu, kad ji būtų tinkama ir gerai paruošta. Pirmiausia ji turi būti tolygiai išdžiūvusi, maždaug 15 +- 3proc. drėgnumo. Kalibruota ir džiovinta mediena užtikrina didelį statybos tikslumą.
Rekomenduojama rinktis karkasinei statybai tinkamiausią serfikuotą C16 - C 24 klasės medieną. Tokia yra kalibruota ir graduota, t.y., tašai iš visų pusių apipjauti, tikslių matmenų, atrinkti ir patikrinti, kad mediena atlaikys visas skaičiuojamąsias apkrovas. Dazniausiai Lietuvoje karkasinio pastato konstrukcijoms pagal apkrovas, šiltinimo storį naudojama standartinė C16 arba C24 mediena, tašų matmenys yra: 45x245 mm; 45x220 mm; 45x195 mm; 45x170; 45x145 mm; 45x120 mm; 45x95 mm; 45x7 0mm; 45x45 mm ir 28x45mm ir klijuotos medienos sijos bei serfikuotos kolonos GL24 ir GL26.
Specialistai medienos konstrukcijas rekomenduoja impregnuoti tik tada, kada statybos vietovėje yra pakankamai drėgna arba drėgmė laikosi didesnę dienos dalį (prie vandens telkinių, miškingose vietovėse, žemumose) ir panašiose vietose. Kokybiška mediena ir kokybiškai atlikti darbai nesudaro sąlygų veistis nei medienos graužikams, nei pelėsiui, todėl impregnavimas iš esmės nieko neduoda. Priešgaisriniais preparatais privaloma apdoroti laikančiąsias stogo konstrukcijas: sijas ir gegnes.
Įrankiai Karkasinio Namo Statybai
Jei nepirkote iš karto supjautos medienos, prireiks diskinio pjūklo ar staklių. Diskinis pjūklas nėra brangus, jis dažnai naudojamas ūkyje. Jį verta turėti nuosavą. Sudėtingesniems kampams pjaustyti tai bus lengviau padaryti su diskiniu medžio ar dailylenčių kampų pjovikliu. Dar daug įrankių prireiks montuojant, darant apdailą, įrengiant šildymo, vandentiekio sistemą. Kokybiški ir modernūs įrankiai gerokai pagreitina karkasinio namo statybą. Nepamainomas akumuliatorinis suktuvas, diskinis pjūklas, siaurapjūklis, elektrinis suktuvas.
Karkasinio Namo Projektavimas Ir Sąmata
Norint pastatyti kokybišką medinį karkasinį namą ir nepermokėti už jo statybą, reikia:
- Profesionalų konsultacijos, per kurią aptariama statybos kaina, trukmė, išsiaiškinama, nuo ko labiausiai priklauso kaina, kokio dydžio namas reikalingas ir t.t.
- Architekto, kuris pagal pateiktą užduotį sukurs jūsų svajonių namą ir gaus statybos leidimą. Architektas turi išmanyti medinių karkasinių konstrukcinių sprendimų specifiką, privalumus, kad galėtų juos panaudoti projektuojant pastatą.
- Medinių statinių konstruktoriaus, kuris skaičiuoja pastato apkrovas, pagal tai konstruoja namą taip, kad jis būtų ne tik šiltas, bet ir tvirtas bei ilgaamžis, kad netektų už jį permokėti (nuo konstrukcinių sprendimų labai priklauso statybos kaina).
- Paskaičiuoti kainą ir sudaryti sąmatą. Tai vienas iš svarbiausių darbų, kuriuos reikia atlikti iki statybos pradžios. Žinant, kiek kainuos statyba, lengvai kontroliuosite statybos darbų eigą.
Medinio Karkasinio Namo Privalumai
Karkasiniai pastatai daug greičiau ir pigiau pertvarkomi lengvai keičiant patalpų vidaus planavimą. Karkasinė statyba susiformavo kaip pigus, patogus ir paprastas statybos būdas. Ši statyba yra lanksti: reikalui esant, pastatytą namą ateityje galima praplėsti naujomis patalpomis. Šiuolaikinės medžiagos bei aukšta gamybos technologija įgalina pasiekti aukštus techninius ekonominius namo eksploatavimo rodiklius.
Skydinio Karkasinio Namo Privalumai
Štai keletas skydinio karkasinio namo privalumų:
- Konkurencinga kaina: Tai viena iš ekonomiškiausių mažaaukščių gyvenamųjų namų statybos technologijų.
- Aukšta kokybė: Gamyklinis konstrukcijų surinkimas ant stalo garantuoja aukštą kokybės lygį.
- Greita statyba: Esminė priežastis, kodėl skydiniai karkasiniai namai pasižymi greita statyba yra ta, jog šioje technologijoje nėra šlapiųjų procesų.
- Energiškai efektyvus: Skydinis karkasinis namas pasižymi mažesniu šiluminiu inertiškumu, dėl to patalpos įšyla greičiau sunaudojant mažiau šildymo energijos nei kitokios statybos technologijos name.
- Ekologiškas: Mediena ekologiškumo aspektu turi didelį pranašumą prieš kitas statybines medžiagas.
Garso Izoliacija Karkasiniame Name
Negalima teigti, jog skydinių karkasinių namų garso izoliacija yra prasta. Garso izoliacija gali būti prasta, jeigu nebus naudojami atitinkami techniniai sprendimai garso izoliacijai padidinti, nepriklausomai nuo namo statybos technologijos. Lengvosiose daugiasluoksnėse karkasinėse pertvarose garsas izoliuojamas pagal „masės-spyruoklės-masės“ dėsnį. Tokio tipo sienos konstrukcijoje „masė“ yra gipso kartono plokštės, o „spyruoklė“ - mineralinė vata. „Spyruoklė“ sugeria oru sklindantį aukšto dažnio triukšmą, o „masė“ - žemo dažnio triukšmą.
Smūginiam garsui izoliuoti yra įrengiamos slankiosios grindys. Įrengiant tokią grindų konstrukciją standūs grindų sluoksniai yra atskiriami vienas nuo kito tampriu virpesius sugeriančiu sluoksniu - smūgio izoliacija, kuri dirba kaip spyruoklė sugerianti smūgio energiją.
Karkasinio Namo Gaisrinė Sauga
Medinis laikantysis karkasas yra paslėptas visiškai nedegios akmens vatos sluoksnyje ir apkaltas gipso kartono plokštėmis. Tokia kombinacija užtikrina reikiamą gaisrinės saugos klasę EI60. Labai daug klausimų kyla dėl karkasinio namo degumo, gaisrinės saugos, tačiau verta atkreipti dėmesį, kad bet kuris pastatas pirmiausia turi būti suprojektuotas ir sukonstruotas taip, kad atitiktų visus priešgaisrinius reikalavimus, jame turi būti tvarkinga elektros instaliacija, šildymo, vėdinimo prietaisai, labai svarbu įrengti tvarkingą kaminą, taip pat turėti priešgaisrinę-apsauginę signalizaciją, pastato draudimą. Tuomet gaisro pavojus minimalus ir lygiai toks pat, koks yra ir mūriniame name.
Karkasinio Namo Sandarumas
Pagal STR 2.01.02:2016 „Pastatų energinio naudingumo projektavimas ir sertifikavimas“ A+ ir A++ klasės gyvenamosios paskirties pastatų sandarumas turi būti išmatuotas ir atitikti reikalavimą n50.N =0,6 (1/h) t.y. Siekiant užtikrinti skydinio karkasinio namo sandarumą, iš vidaus ir išorės įrengiami orui nepralaidūs kevalai iš plėvelių/membranų. Iš pastato vidaus orui nelaidaus sluoksnio funkciją atlieka garų izoliacija, o iš išorės - vėjo izoliacinė membrana.
Garų barjeras yra labai svarbus komponentas skydinio karkasinio namo konstrukcijoje. Garų izoliacijos barjeras net tik sustabdo vandens garų difuziją į sieną, bet sustabdo oro judėjimą per sieną užtikrindama reikalingą namo sandarumą. Tad turi būti užtikrintas jos vientisumas ir sandarumas, o tam tikslui visos garo izoliacijos siūlės yra suklijuojamos specialia lipnia sandarinimo juosta arba klijuojančiu hermetiku, siekiama užklijuoti net mažiausius nesandarumus.
Karkasinio Namo Statybos Etapai
Rangovo vykdoma namo statyba susideda iš etapų, kurie turi būti kruopščiai suplanuoti ir suderinti. Skydinio namo, kaip ir bet kurio kito, gamyba prasideda nuo konstrukcinio projekto paruošimo. Skydinių namų statyboje yra svarbu užtikrinti pastato stabilumo, pastovumo bei patvarumo reikalavimus, tai atliekama racionaliai suprojektuotų laikančių konstrukcijų pagalba.
Pagamintas sienų komplektas transportuojamas į statybos aikštelę. Montavimas vyksta kranu tiesiog iš autotransporto, todėl nereikalingos laikinos patalpos ir sandėliai statybvietėse. Surenkamas sienų komplektas ant pamatų vidutiniškai per 2-5 dienas. Stogo konstrukciniai elementai gali būti tiekiami dalimis arba surinktais skydais. Po surinkimo vietoje šie elementai pilnai suvaržomi, pastatas užsandarinimas ir perduodamas inžinierinės įrangos montavimui, vidinės ir išorinės apdailos darbams.
Karkasinio Namo Statybos Kainos Aspektai
Nors daugelis mano, kad karkasinio namo kaina žemesnė, bet ji iš esmės priklauso nuo pasirenkamų medžiagų kokybės. Pagrindinės kainos dalys yra:
- Sklypas (vieta), žemės reljefas, grunto geologija ir atstumas iki medžiagų tiekėjų.
- Statinio projekto ir architektūrinių sprendinių sudėtingumas.
- Medžiagos. Pasirinktos statybos medžiagos gali būti labai įvairios ir nuo jų labai priklausys statybos kaina.
- Statybos darbų vadovo ir statybininkų darbo kaina.
Jeigu analizuotume statybos proceso dalių kainą, tai karkasinio namo iki „raktų" statybos visą kainą sudaro:
- apie 60 proc. visos statybinės medžiagos;
- apie 30 proc. statybos darbuotojų atlyginimas;
- apie 10 proc statybos valdymas;
Specialistai pastebi, kad, kai namo statytojas, neturėdamas pakankamai žinių, patirties, norėdamas sutaupyti, visą statybos valdymą imasi organizuoti pats, daro didžiausią klaidą. Vienas iš karkasinės statybos pranašumų - sausa statyba ir trumpas statybos laikas. Mūsų skaičiavimais, karkasinis namas 15-20 proc. pigesnis nei kito statybos būdo pastatas, kur naudojama daug šlapių procesų: betonas, mūras, tinkas.
Pataisos koeficientai dėl įdrėkimo atitvaroje
Žemiau pateiktoje lentelėje nurodyti skirtingų medžiagų pataisos koeficientai dėl įdrėkimo atitvaroje. Tam, kad gauti tikrąjį (projektinį) šilumos laidumo koeficientą λds reikia prie λd pridėti Δλω , t.y. Pataisa dėl natūralaus įmirkimo gerokai pablogina kai kurių medžiagų šilumos laidumo savybes.
| Medžiaga | Δλω |
|---|---|
| Mineralinė vata | 0.004 |
| Ekovata | 0.010 |
| Medžio plaušo vata | 0.015 |
