Neretai gaisro ir jo išplitimo priežastimi tampa laidai ir kabeliai. Projektuojant ir renkantis elektros instaliacijos įrangą, ypatingas dėmesys turi būti skiriamas elektros kabeliams. Tinkamai pasirinkę laidus ir kabelius išvengsime daugelio nelaimių.

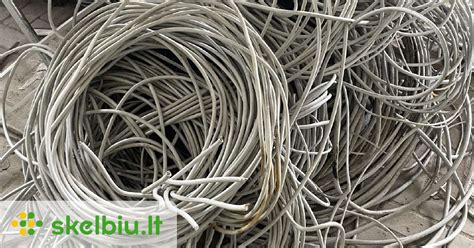

Įvairūs elektros kabeliai
Kas yra elektros laidas ir kabelis?
Elektros laidas - tai laidininkas, skirtas elektros srovei perduoti. Jis paprastai sudarytas iš laidininko - dažniausiai tai yra varis arba aliuminis, nes šios medžiagos gerai praleidžia elektros srovę. Laidas gali turėti izoliaciją ar būti be jos.
Kabelis - izoliuotas laidininkas arba laidininkai, nuo išorinio poveikio apsaugoti apvalkalu arba apvalkalu ir apsaugine danga.
Kabelių Degumo Klasės
Nuo 2017 m. liepos 1 d. Kabelių degumo klasės (arba degumo klasifikacija) - tai standartizuota sistema, kuri apibrėžia, kaip laidai ar kabeliai elgiasi ugnies atveju. Tai ypač svarbu žmonių saugumui, nes gaisro metu kabeliai gali tapti pavojingu ugnies šaltiniu.
Degumo klasė padeda įvertinti, ar greitai kabelis užsidega, ar plinta liepsna, kiek dūmų išskiria ir ar išskiria toksiškus dūmus.
Kabeliai yra klasifikuojami į klases nuo A (beveik nedegūs) iki F (labai degūs):- Labai mažai degūs, labai ribotas liepsnos plitimas.
- Vidutinio degumo kabeliai - ribotas liepsnos plitimas, ribota šilumos emisija.
- Labiau degūs - plinta liepsna, daugiau šilumos ir dūmų.
- Labai degūs, ribotas atsparumas ugniai.
- Neišlaiko jokio degumo testo.
Pavyzdžiui, jeigu prie kabelio specifikacijos nurodoma Cca-s1,d0,a1, reiškia jis yra vidutinio degumo (Cca), išskiria mažai dūmų (s1), nesudaro degančių lašų (d0), yra mažo rūgštingumo (a1).
Vielos matuoklių supratimas | Paklauskite šio seno namo

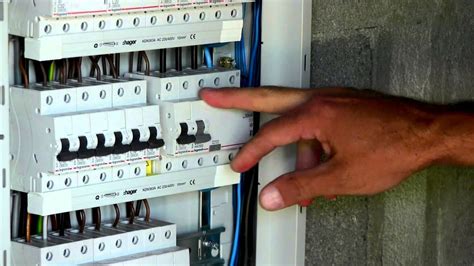

Elektros Instaliacija ir Kabelių Standartai
Elektros energija reikalinga visuose pastatuose, gyvenamuosiuose ir negyvenamuosiuose, įvairiuose pastato taškuose. Kad elektra pasiektų visas reikiamas vietas, įrengiamas elektros inžinerinis tinklas, kuris ir vadinamas elektros instaliacija. Ją sudaro laidų, kabelių, jų tvirtinimo elementų, laikančiųjų, apsauginių konstrukcijų ir detalių visuma.
Elektros instaliacija gali būti atvira ir paslėpta. Atviroji elektros instaliacija retai kur naudojama. Dėl saugumo ir laidų matomumo beveik visur įrengiama paslėptoji instaliacija - t.y., sienose, pertvarose, grindyse, perdangose ir kitose statybinėse konstrukcijose.
Atskirame objekte su elektros energijos tiekimu susijusių projektų paprastai būna ne vienas. Pirmiausia tai lauko tinklų ir vidaus instaliacijos projektai. Vidaus elektros instaliacijos projektą turi parengti elektrotechnikos projektuotojai, didesniuose objektuose taip ir vyksta. Mažesniuose objektuose, ypač individualiuose namuose, elektros taškų vietas nurodo architektas ar interjero dizaineris, o instaliuojantys elektrikai juos įrengia. Bet daug saugiau ir patikimiau, jei vidaus elektros instaliacijos projektą rengia profesionalai.
Be to, profesionalai parengia ne vieną vidaus elektros instaliacijos projektą, jų gali būti keli: tai elektrotechnikos, telekomunikacijų, gaisro aptikimo ir signalizacijos, apsaugos ir vaizdo stebėjimo, atskirų inžinerinių sistemų valdymo projektai ir kt. Projektai rengiami ir derinami tarpusavyje naudojant programinę įrangą, o tai reiškia techninių specifikacijų tikslumą, medžiagų atitikimą poreikiams ir kt.
Elektros instaliacijoje naudojami laidai ir kabeliai. Laidą sudaro vienas ar daugiau izoliuotų metalinių laidininkų, vadinamų gyslų, kabelis - tai grupė iš dviejų ar daugiau laidų, apsaugotų izoliaciniu apvalkalu. Laidininko medžiagos - aliuminis ar jo lydiniai ir varis. Šiais laikais dėl geresnio pralaidumo ir atsparumo korozijai daugiausia naudojami variniai laidininkai.
Atsakingai parengtame elektros instaliacijos projekte turėtų būti nurodyta įtampa ir kabelių standartas bei standartas kabelių konstrukcijai. Todėl vieni pagrindinių elektros kabelių pasirinkimo kriterijų - vardinė įtampa ir apvalkalo izoliacijos medžiaga.
Laidų ir kabelių izoliacija ir izoliacinis apvalkalas gali būti iš polivinilchlorido (PVC) arba tinklinio polietileno, žymimo XLPE. Skiriasi šių izoliacijų kritinė laidininkų įšilimo temperatūra - XLPE kabeliams leistina gyslos temperatūra yra iki +90 laipsnių C, o izoliuotų PVC - iki + 70 laipsnių C. Dėl saugumo rekomenduojama XLPE izoliacija, nors nėra draudžiama ir PVC laidų ir kabelių izoliacija. Saugiausi yra behalogeniniai laidai ir kabeliai (XLPE/HF).
Renkantis instaliacinius elektros kabelius svarbu pasirinkti žinomo gamintojo produkciją dėl vienos paprastos priežasties - neretai trečiųjų šalių gaminiuose vario, kuris yra pakankamai brangus metalas, kiekis būna mažesnis, o tai reiškia, kad įkaitimo riba gali būti mažesnė. Kartais ploninamas izoliacijos sluoksnis. Tokių nukrypimų nuo standartų niekada nebus tarptautinės „Prysmian Group Baltics" įmonės Draka kabeliuose, nes prie kiekvieno gaminio visada pateikiami aiškūs standartai, kurie naudojami gamyboje ir gamintojo pastabos.
Halogenų neturintis ir degimo nepalaikantis kabelis stacionariai instaliacijai arba sumontuotiems įrenginiams, patalpose ir lauke. Dūmų susidarymas gaisro atveju yra nedidelis, skaidrus (palengvina evakuaciją) ir nėra žalingas elektroninei įrangai. Tinka montuoti ertmėse po gipso plokštėmis. Netinkamas montavimui tiesiogiai į žemę arba betoną be apsauginių kanalų. Kabelį reikia apsaugoti nuo tiesioginių saulės spindulių.
Patikimi gamintojai visada nurodo standartus, kurių laikosi gamyboje, nors visiems privalomų kabelių standartų nėra (nebent jie nuroduti teisės aktuose). Pasirinkę standartizuotus gaminius tiek projektuotojai, tiek instaliuotojai yra tikri, kad jie saugūs ir nebus gaisro priežastimi. Be to, jei projekto techninėje medžiagų specifikacijoje kabelių standartai nurodyti, jie privalomi instaliuotojams.
Deja, praktikoje neretai ne tik instaliuotojai, bet ir projektuotojai nekreipia dėmesio į kabelių standartą. Tai vienas dažniausių projektų trūkumų, kai iš viso nenurodomas joks standartas arba nurodomas kitos valstybės, Lietuvoje negaliojantis standartas. Be to, projekte turi būti nurodytas ne tik atskirų kabelio savybių standartas, bet ir visos konstrukcijos.
Kabelių konstrukcijos standartai reglamentuoja kabelių mechaninius ir elektrinius parametrus - pavyzdžiui, laidininko varžą, izoliacijos ir izoliacinio apvalkalo storį bei kitus. Gamintojams, kaip minėta, šie standartai neprivalomi, jie gali nusistatyti savus, gamyklinius standartus. 300/500 V ir 450/750 V įtampos kabelių konstrukcija nurodoma pagal LST 2010:2017 „450/750 V ir mažesnės vardinės įtampos elektros kabeliai su tinklinės struktūros polietileno (XLPE) arba polivinilchlorido (PVC) izoliacija ir PVC apvalkalu.
Kaip pastebi AS „Prysmian Group Baltics" regiono vadovas Mindaugas Liaugminas, prasidėjus fotovoltinių saulės elektrinių bumui, padidėjo pavojus pasirinkti joms netinkamus kabelius, o tai labai rizikinga. Saulės jėgainėse naudojami DC fotovoltiniai kabeliai turi atitikti LST EN 50618 standartą "Fotovoltinių sistemų elektros kabeliai".
Gaisrinės Saugos Reikalavimai
Nustatyta, kad elektra ir elektros prietaisai sudaro reikšmingiausią kylančių gaisrų dalį. Dažnai tai elektros srovės šiluminis poveikis elektros instaliacijai - laidų ir kabelių izoliacijai, tvirtinimo elementams. Tačiau, nepriklausomai nuo gaisro šaltinio, daug didesnis pavojus žmonių gyvybei kyla ne dėl ugnies, o dėl kenksmingus dūmus ir daleles išskiriančių medžiagų degimo.
Todėl reikalavimai elektros instaliacijos gaisrinei saugai yra kompleksiniai, pagal skirtingus parametrus ir, skirtingai nuo standartų, reikalavimai laidų ir kabelių degumui yra privalomi.
Elektros kabeliai, vadovaujantis Lietuvos standartu LST EN 13501-6:2014 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Pastatai, atsižvelgiant į jų paskirtį, gaisro apkrovos kategorijas ir jiems statyti panaudotų konstrukcinių elementų atsparumą ugniai, skirstomi į I, II, III atsparumo ugniai laipsnius.
Dėl didesnio atsparumo karščiui ir mažesnio dūmingumo rekomenduojami naujesnės kartos behalogeniniai (HF) kabeliai. Skirtingų gamintojų jie gali būti žymimi ne tik HF (Halogen free) santrumpa, kuri naudojama Draka kabeliams, bet ir LSZH, LS0H (Lowe smoke zero halogen), LSFH, 0HLS (Lowe smoke free halogen), ZHFR (Zero halogen flame retardant) santrumpomis.
Mažo dūmingumo Draka kabelių gamyboje naudojamas europinis EN 61034-2 standartas, kuris reikalauja, kad, kabeliui rūkstant, per dūmus prasiskverbtų 80 proc. patalpos šviesos.
Reikšmingas rodiklis yra gaisro atveju išsiskiriančios vandenilio chlorido dujos, susidarančios degant PVC medžiagai. Jos sudaro apie 20 proc. išsiskiriančių dujų ir blokuoja kvėpavimo takus, graužia akis, dėl to žmonės praranda orientaciją.
Ugniai atsparūs kabeliai gaisro atveju išlieka nepakitę tam tikrą laiką, o jų gamyboje yra privalomi EN 50200 ir EN 50362 standartai.
Visas kabelių degumo savybes bei papildomus dūmingumo, degumo nepalaikymo, rūgštingumo ir kt. Kartais trečiųjų šalių kabelių gamintojai ne tik nenurodo vieningo ar atskirų gamybos standartų, bet ir manipuliuoja sąvokomis - vietoj to, kad išskirtų „nepalaikančius degimo" ir „ugniai atsparius" kabelius, parašo „nedegus kabelis".
Nuo 2017 m. Šios taisyklės galioja ne tik elektros galios kabeliams ir laidams, o visiems kabeliams, laidams, kurie turi apvalkalą (elektros, ryšių, silpnų srovių, optiniams, LAN, priešgaisriniams, apsauginės signalizacijos ir t.t.), nors to nepateikia jokie teisiniai aktai.
Dokumentas: Elektros linijų ir instaliacijos įrengimo taisyklės, 2012 m. 6 lentelė. PASTABA. 6 lentelė. Nr. 1-136, 2017-05-22, paskelbta TAR 2017-05-25, i. k.
Gamybos, pramonės, sandėliavimo patalpose kuriose evakuaciniai keliai nėra atskirti nuo bendrų patalpų leidžiama tiesti Dca arba Eca degumo klasės kabelius.
Elektros kabelių degumo klasės pateiktos Gaisrinės saugos pagrindiniuose reikalavimuose, nurodytose Lietuvos standarte LST EN 13501-6 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Klasifikavimas pagal elektros kabelių atsako į ugnį bandymų duomenis“, taip pat Elektros linijų ir instaliacijos įrengimo taisyklėse, Europos elektrotechnikos standartizacijos komiteto standarte Cenelec EN 50575.
Elektros kabeliai ir laidai klasifikuojami pagal jų degumą, šilumos išsiskyrimą, dūmų susidarymą, vertikalų liepsnos plitimą, dūmų tankį ir rūgštingumą bei rūgščių dujų kiekį, t.y. 1. 2. 3. 4. 5. 6.
Behalogeniai Kabeliai
Degumo klasėms Bca, Cca, Dca dažnai priskiriami (tačiau ne visada) behalogeniniai kabeliai. Gaisro metu žalos pridaro ne tiek ugnis, bet ir halogenai, kurie išsiskiria iš kabelių su PVC apvalkalu. Halogenai yra cheminės medžiagos: fluoras (F), chloras (Cl), bromas (Br), jodas (I), kurie degdami paskleidžia tankius, juodus dūmus.
Šie dūmai apsunkina matomumą ir evakuaciją, labai kenkia sveikatai. Todėl gyvybės dažnai prarandamos ne dėl atviros ugnies, o dėl uždusimo ir apsinuodijimo dūmais. Degant behalogeniams kabeliams išsiskiria šviesūs ir beveik skaidrūs dūmai, juose nėra nuodingų medžiagų.
Svarbu suprasti: behalogeniniai kabeliai nereiškia, kad jie yra atsparūs ugniai!
Kaip žinoti, kad kabelis behalogenis?
Lietuvoje visuomeniniuose pastatuose pagrindinė kabelių degumo klasė dažniausiai naudojama yra Dca. Kabelio degumo klasės taikomos visiems kabelių tipams (vidaus patalpose) nepriklausomai nuo jų įtampos ar konstrukcijos.
Taigi, elektros kabeliai ir laidai pagal degumo klases turi būti parenkami atsižvelgiant į statinio paskirtį, todėl nebūtina visuose pastatuose montuoti atspariausios (aukščiausios) degumo klasės kabelių bei laidų.
- N ISO 1716 Gaminių reakcijos į ugnį bandymai.
- EN 60332-1-2 Elektros ir šviesolaidinių kabelių bandymai gaisro sąlygomis.
- EN 50399 Bendrieji kabelių bandymo metodai gaisro sąlygomis.
Kabelis EXQ Light Pro 300/500V 3x2.5mm2, apvalus, monolitinis, behalogeninis Cca
Elektros Instaliacija Pirtyje
Kas liečia bendras pirties patalpas, tai kažkokių specialių reikalavimų nėra - elektros instaliacija turi būti tokia pati kaip ir pvz mediniam namui (jei pirtis medinė) ar panašaus pastato. Priešpirtyje (galima ir visoje pirtyje) reikia komplektuoti hermetines rozetes (kaip san mazguose), taip pat visos rozetės turi būti pajungtos per nuotekio relę.
Elektros instaliacija pirtyje
Kas liečia pačią pirtį (aišku ten rozečių nėra), tai apšvietimui reikia išvedžioti karščiui atsparų kabelį. Jei pečiukas elektrinis, tai maitinimo kabelis turi būti atsparus karščiui. Šviestuvai pačioje pirtyje vėlgi turėtų būti skirti pirties apšvietimui (hermetiniai, atsparesni karščiui). Pirtyje turi būti naudojami nedegūs kabeliai (raudoni) arba visus kabelius montuoti vamzdžiuose.
Dėl jungiklių, rozečių žiūrėti pagal patalpos paskirtį, ar drėgna ar sausa, atitinkamai pasirinkti ir IP klasę. prie elektros tinklo pajungiami pagal "Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisykles", 2013 m. kovo 5 d.
Gaisrinės Saugos Inžinerinės Sistemos
44. Gaisrinės saugos inžinerinių sistemų kabeliai turi būti apsaugoti nuo gaisro ir mechaninio pažeidimo. Tokių sistemų kabeliai nuo tiesioginio ugnies poveikio turi būti apsaugoti ne mažesnio kaip EI 60 atsparumo ugniai priešgaisrinėmis užtvaromis arba tam tikslui naudojami specialūs ugniai atsparūs kabeliai, kurie užtikrintų tokių sistemų veikimą ne trumpiau kaip 60 min.
Dūmų ir šilumos valdymo gaisrinės saugos inžinerinių sistemų elektros imtuvams galima šiokia tokia išimtis pagal "Dūmų ir šilumos valdymo sistemų projektavimo ir įrengimo taisykles", 2013 m. spalio 4 d. 50. 51.
Elektros tiekimas DŠVS elektros imtuvams turi būti užtikrinamas įrengiant nepriklausomą maitinimo šaltinį (elektros generatorių, akumuliatorių bateriją ir pan.) arba atitikti LST EN 12101-10 [7.25] standarto techninius reikalavimus.
Kai dėl vietinių sąlygų DŠVS elektros imtuvams negalima garantuoti maitinimo iš dviejų nepriklausomų elektros šaltinių, elektros imtuvus galima maitinti iš vieno šaltinio: iš vienos transformatorinės pastotės atskirų transformatorių arba iš artimiausių dviejų atskirų pastočių, prijungtų prie atskirų, skirtingomis trasomis nutiestų maitinimo linijų, turinčių automatinio rezervo įjungimo įrenginį.
Elektros kabeliai turi užtikrinti patikimą elektros energijos tiekimą DŠVS įrenginiams. Elektros grandinės atskiriamos ne mažesnio kaip EI 60 atsparumo ugniai priešgaisrinėmis užtvaromis [7.11] arba tam tikslui naudojamais ugniai atspariais kabeliais, kurie užtikrintų DŠVS veikimą gaisro metu ne trumpiau kaip 60 minučių [7.27, 7.28].
Taigi esminis skirtumas tarp gaisrinių sistemų elektros imtuvų prijungimo prie elektros tinklo yra žmonių skaičius kuris vienu atveju skaičiuojamas pastate, o kitu atveju patalpose kuriose įrengiama DŠVS.
46. 46.1. pirmos (I) grupės elektros imtuvams elektra aprūpinti įrengiami įrenginiai turi būti maitinami iš ne mažiau kaip dviejų nepriklausomų elektros energijos šaltinių su perjungimo nuo vieno šaltinio prie kito automatika.
C) prijungimas pagal EĮĮBT 46-49 punktus, t.y.
Kabelio Pasirinkimas
Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, daugelis pradeda į šias nelaimes žiūrėti kaip į neišvengiamą blogį. Ir visai be reikalo.
Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.
Kai norima atvesti elektrą iki pastato, bet nesinori darkyti vaizdo kabančiais laidais, reikalingas kabelis. Kaip jį išsirinkti? Pirmiausiai reikia nuspręsti, kas bus elektrifikuojama, nes drėgnai vietai ar dirbamai žemiai keliami visiškai kitokie reikalavimai negu sausai vietai ar pievelei. Aišku, abiem atvejais reikės kabelio.
Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi.
Aliuminį tvirtinant sraigtiniais laikikliais, pasireiškia dar viena jo savybė - aliuminio slydimas iš po laikiklio, todėl aliumininius laidus paskirstymo dėžėse reikia dažniau varžyti nei varinius.
Paprastai kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm2 gyslos skerspjūvio. Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju.
Aliumininiams laidams tai 5 A 1 mm2, variniams - 8 A 1mm2. Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm2. Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm2 varinio laido, tai aliumininio reikės 4 mm2.
Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors. Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos(išjungimo) srovę.
Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją.
Svarbiausiai - kabelį pirkti su atsarga. Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.
Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.
Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus.
Prieš tiesiant kabelį būtų tikslinga gauti kompetentingos įstaigos leidimą. Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų.
Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose. Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje. Jei kabelis bus tiesiamas per degias medžiagas (tarkim, medinį namą), jis turi būti nedegus arba neskatinantis degimo.
Taip pat reikia žinoti, kokia yra įtampa tinkle ir kiek fazių naudojama jūsų sklype. Jei 220 V ir 1 fazė - užteks dviejų arba trijų gyslų kabelio, jeigu 380 ir 3 fazės - tai reikalingas keturgyslis arba penkiagyslis.
| Savybė | Aliuminis | Varis |
|---|---|---|
| Laidumas | Žemesnis | Aukštesnis |
| Atsparumas korozijai | Žemesnis | Aukštesnis |
| Lankstumas | Mažesnis | Didesnis |
| Kaina | Žemesnė | Aukštesnė |
