Elektros skydo įrengimas garaže: žingsnis po žingsnio

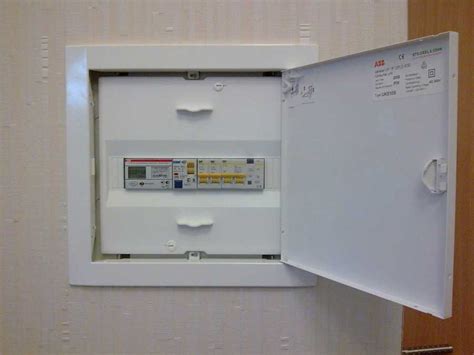

Elektros instaliacija - tai pagrindinė sistema, kuri užtikrina elektros energijos tiekimą. Tačiau net ir pati kokybiškiausia instaliacija negalėtų tinkamai veikti be vieno esminio elemento - elektros skydo. Elektros skydas ne tik padeda paskirstyti elektros energiją, bet ir saugo žmones bei įrangą nuo pavojingų gedimų ar trumpųjų jungimų. Daugeliui žmonių elektros skydas atrodo kaip tiesiog paprasta dėžutė ant sienos: dažnai pamirštama ir ne kiekvienas susimąsto, kokį svarbų vaidmenį iš tiesų ji atlieka.

Šiame straipsnyje aptarsime elektros įvedimo į sklypą etapus, pradedant nuo paraiškos pateikimo ESO ir baigiant elektros instaliacijos įrengimu bei prijungimu. Aptarsime, kokius darbus reikia atlikti, kad į sklypą būtų įvesta elektra, kokie dokumentai reikalingi ir kokie yra svarbūs elektros instaliacijos planavimo aspektai. Taip pat, kaip nutiesti elektros tiekimą prie stulpinio tvarto ir įrengti 100 amperų skydą atskirame metaliniame pastate su garažu.

Elektros Įvedimas į Garažą: Žingsnis po Žingsnio

Šiame įraše aprašysiu darbus, kuriuos reikėjo atlikti, kad garaže būtų įvesta elektra. Aprašomas garažas įrengtas bendrame pastate su kitais vienuolika garažų ir Registrų centre užregistruotas kaip atskiras objektas.

Paraiškos Pateikimas ir Dokumentai

Detalią ir naujausią informaciją apie tai, ką reikia padaryti prieš pateikiant paraišką, kokie dokumentai reikalingi, kaip pateikti paraišką ir kitą informaciją galima rasti tam skirtame ESO svetainės puslapyje. Priklausomai nuo situacijos, gali būti reikalingi tokie dokumentai:

• Žemės sklypo ribų planas su nurodyta pageidaujama apskaitos įrengimo vieta.
• Nekilnojamojo turto registro pažyma.
• Bendrasavininkių sutikimas.
• Įgaliojimai (jei taikoma).

Paraišką pateikiau internetu jau mintoje ESO svetainėje. Po kelių dienų gavau patvirtinimą, kad elektra man bus įvesta. Kartu su patvirtinimu gavau išankstinio apmokėjimo už elektros įvedimą sąskaitą ir prijungimo sąlygas, t.y. Artimiausia laisva ESO komercinė apskaitos spinta, iš kurios reikėjo atsivesti įvadinį kabelį, buvo prie pat pastato, kuriame yra ir garažas, sienos.

Elektros Įvedimo Kaina

Mokestis, kurį reikia sumokėti ESO už elektros įvedimą, priklauso ne tik nuo atvado tipo, bet ir galios. Be to, trifazio elektros tinklo įrengimas yra brangesnis, palyginus su vienfazio tinklo įrengimu.

Kabelio Tiesimas

Garažui priskirta komercinė apskaitos spinta yra pastatyta ant žemės prie pat garažų pastato sienos. Parinkau tokį kabelio tiesimo kelią:

1. Kabelis iš spintos iškišamas po žeme.
2. Po žeme nutiesiamas iki sienos.
3. Vertikaliai siena pakeliamas iki reikiamo aukščio.
4. Horizontaliai siena nuvedamas iki garažo ir pro išgręžtą skylę sienoje įkišamas į garažo vidų.
5. Garažo viduje kabelis nutiesiamas iki įvadinės dėžutės.

Kabelis turi būti tinkamas tiek tiesimui po žeme, tiek atspariam atmosferos poveikiui. Tiesiant įvadinį kabelį buvo nuspręsta, kad jei ateityje reiktų padidinti galią iki 5 kW, įvadinio kabelio nebereiktų keisti. Dėl to, rinkdamasis kabelio laidų storį turėjau omeny, kad juo galės tekėti 5000/220≈23 A srovė. Pagal EĮĮBT taisyklių 1 priedo 4 lentelę artimiausias varinio laido storis, kuris atitinka 23 A arba stipresnę srovę yra 2,5 mm² (atitinka 25 A srovę).

Po žemėmis nutiestą kabelį papildomai įkišau į gofruotą vamzdį. ESO pateiktose prijungimo sąlygose buvo nurodyta, kad kabelis turi būti paruoštas prijungimui prie elektros tinklo.

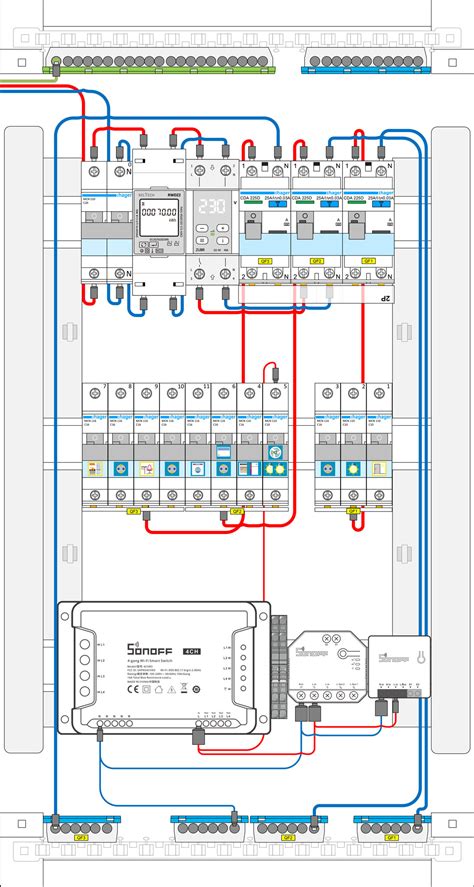

Automatiniai Jungikliai

Garažo viduje kabelį nuvedžiau iki įvadinės dėžutės. Įvadinėje dėžutėje kabelio fazinį laidą pirmiausia prijungiau prie automatinių jungiklių. Pagal EĮĮBT taisyklių 1 priedo 31 lentelę, maksimali vardinė automatinių jungiklių srovė naudojant 3 kW galią negali būti didesnė nei 16 A. Kadangi garaže neplanuojama naudoti jokie specialūs įrenginiai, parinkau B suveikimo charakteristikos tipo jungiklius, kurie yra šiek tiek „jautresni” už C charakteristiką, kurią turį apskaitos spintoje sumontuoti ESO automatiniai jungikliai.

Elektros Instaliacijos Montavimas Garaže

Paprastai garažuose elektros instaliacija įrengiama ant sienos, t. y. kabeliai, kištukiniai lizdai, paskirstymo dėžutės ir kiti elementai montuojami ant sienų jų nepaslepiant. Tokią instaliaciją gana paprasta įrengti, ypač jei sienos nėra tinkuotos ar iškaltos dailylentėmis.

Pagal ELIĮT taisyklių 1 priedo 1 lentelę mažiausias leidžiamas varinio laido storis yra 1,5 mm². Pagal EĮĮBT taisyklių 1 priedo 4 lentelę tokio storio laidu leidžiama tekėti 18 A srovei. 18 A srovė atitinka 220 × 18 ≈ 4 kW galią. Dėl to, apšvietimo grandinei kabelio su 1,5 mm² storio laidais yra daugiau nei pakankama.

Pirmas darbas, kurį padariau prieš montuojant elektros instaliaciją, ant sienos susižymėjau vietas, kuriose turi būti jungiklis, šviestuvai, kištukiniai lizdai ir kabelių grioveliai. Po to, pažymėtose vietose iškirtau griovelius ir angas. Nors įrankių nuomos įmonės siūlo išsinuomoti specialius prietaisus, kurie skirti griovelių pjovimui, tačiau dėl kelių metrų ilgio griovelių to nedariau ir juos iškaliau rankomis su kaltu ir plaktuku. Kištukinių lizdų, jungiklio ir paskirstymo dėžutės angoms iškalti kalto ir plaktuko neužteko.

Iškirtęs griovelius ir angas jas išvaliau bei ištepiau giluminiu tinko gruntu. Grioveliuose kabelius pritvirtinau su specialiais į plytą įkalamais kabelių laikikliais.

Esu išmėginęs nemažai laidų sujungimų būdų: pradedant laidų susukimu ir apvyniojimu izoliacija, kaladėlėmis, laidų susukimu jungtimi su sriegiu ir baigiant spyruoklinėmis jungtimis. Šį kartą išmėginau užspaudžiamas jungtis. Užspaudžiamos jungtys turi svirtelę, kurią užlenkus laidas tvirtai prispaudžiamas prie vidinio kontakto. Skirtingai nei spyruoklines jungtis, naudojant užspaudžiamas jungtis labai lengva išardyti laido ir jungties kontaktą.

VEI Pažyma ir Prijungimas prie Elektros Tinklo

Sumontavus visą elektros instaliaciją ir ją prijungus prie įvadinio kabelio, patikrinau, ar nepadariau klaidos sujungdamas laidus. Atlikus įvado ir instaliacijos montavimo darbus, techniškai elektros tinklas yra paruoštas prijungti prie ESO elektros tinklo.

Tačiau, norint, kad ESO tai padarytų, pirmiausia reikia, kad VEI inspektorius, neradęs trūkumų, tai patvirtintų išduodamas pažymą. Vienas iš privalomų dokumentų, kuriuos reikia pateikti VEI - varžų matavimo protokolas. Deja, šio dokumento negalima paruošti pačiam, tai turi padaryti specialų leidimą ir įrangą turintis elektrikas. Dėl to, tiek varžų matavimo protokolo, tiek kitų dokumentų paruošimą ir pateikimą VEI patikėjau pasamdytam elektrikui.

Man teliko stebėti svetainės e.ignitis.lt skiltį „Įvykių istorija” ir laukti, kol VEI išduos pažymą ir perduos ją ESO. Po savaitės šiame puslapyje atsirado įrašas, kad ESO gavo VEI pažymą.

Pirmasis Įjungimas

Nuvykęs į garažą įjungiau automatinius jungiklius ir apšvietimo jungiklį. Valio, nušvito šviesa! Su elektriniu virduliu patikrinau ar veikia kištukiniai lizdai. Taip pat patikrinau ar veikia įžeminimas.

Elektros Skydo Priežiūros Svarba

Svarbu žinoti, kad netinkama elektros skydo priežiūra ateityje gali tapti rimtų problemų šaltiniu. Dulkės, drėgmė, netinkamas komponentų darbas - visa tai gali sukelti ne tik elektros tiekimo sutrikimus, bet ir kelti realų gaisro pavojų. Net ir nedidelis kontaktų atsipalaidavimas laikui bėgant gali tapti laidų ar elektros jungčių perkaitimo priežastimi. Dėl šios priežasties bent kartą per metus rekomenduojama patikrinti visus jungiklius, kabelių tvirtinimus ir srovės relės veikimą.

• Dulkės: Tai dažnas nematomas pavojus. Jos gali kauptis ant automatikos komponentų, mažinti jų jautrumą ir net sukelti kibirkščiavimą.
• Drėgmė: Yra didžiausias elektronikos priešas.

Ne tik lauko elektros skydelio, tačiau taip pat ir vidaus elektros skydelio korpusas turi būti visiškai sandarus - tai apsaugo vidinius komponentus nuo drėgmės, dulkių, temperatūros svyravimų ir kitų aplinkos veiksnių, galinčių sukelti koroziją ar elektros trikdžius. Nors iš pirmo žvilgsnio atrodo nereikšminga, tačiau į elektros skydus žmonės dažnai įdeda raktus, popierius ar kitus daiktus. Vis tik tai - pavojinga praktika.

Visais aukščiau įvardytais atvejais vertėtų apsvarstyti naujo elektros skydo įrengimą. Renkantis naują įrenginį, rekomenduojame atkreipti dėmesį į metalinį korpusą, nes metaliniai elektros skydai yra atsparesni mechaniniam poveikiui, ugniai ir temperatūrų pokyčiams.

Svarbu žinoti, kad lauko elektros skydelis turi atitikti specifinius atsparumo reikalavimus. Jis turi būti atsparus lietui, dulkėms, UV spinduliams. Jei planuojate instaliaciją garaže, sandėlyje ar lauko pavėsinėje, būtinai rinkitės tam pritaikytą modelį.

Elektros Instaliacijos Kainos Pavyzdys

Ši lentelė pateikia apytiksles elektros instaliacijos kainas 145 kv.m. namui:

Saugumo Patarimai

• Įsitikinkite, kad visi elektros darbai atliekami kvalifikuoto elektriko.
• Naudokite tik sertifikuotus ir kokybiškus elektros įrenginius bei medžiagas.

Elektros skydas - tai ne tik techninis komponentas, bet ir Jūsų namų ar verslo saugumo garantas. Tinkamai pasirinktas ir prižiūrimas elektros skydelis padeda užtikrinti efektyvų elektros paskirstymą, sumažina gedimų riziką ir padeda išvengti rimtų nelaimių. Skirkite laiko tinkamai elektros skydo priežiūrai, o jei reikia naujo sprendimo - pasikliaukite profesionalais.
