Vienvamzdės Šildymo Sistemos Renovacija: Kaip Efektyviai Sumažinti Sąskaitas Už Šildymą

Daugelyje daugiabučių Lietuvoje vis dar vyrauja vienvamzdė šildymo sistema. Ši sistema, kurioje karštas vanduo (šilumnešis) siurbliu keliamas į viršutinius aukštus ir teka per radiatorius, pasižymi netolygiu šilumos pasiskirstymu. Į viršutinius aukštus atiteka karščiausias vanduo, o žemyn jis leidžiasi jau atvėsęs. Be to, savavališkas radiatorių didinimas ar papildomų sekcijų įrengimas butuose gali visiškai išbalansuoti sistemą.

Šiame straipsnyje aptarsime vienvamzdžių šildymo sistemų renovacijos galimybes, privalumus ir finansavimo būdus, siekiant efektyviau paskirstyti šilumą ir sumažinti sąskaitas už šildymą.

Vienvamzdės šildymo sistemos schema

Kodėl Verta Investuoti Į Šildymo Sistemos Atnaujinimą?

Pasak specialistų, paklausti, nuo ko pirmiausia vertėtų pradėti atnaujinti pasenusį daugiabutį, vis dažniau pamini, kad iš pradžių būtina atnaujinti pastato vidaus šildymo sistemą. Kitaip šilumos sutaupyta bus kur kas mažiau. Atnaujintas pastatas nebereikalauja tokio šilumos srauto pajėgumo, butuose nebereikalingi didelio vandens tūrio radiatoriai, nes pastatas mažiau reikalauja šilumos ir tokie įrenginiai tampa neracionalūs. O jeigu apšiltinus namą nebus modernizuota šildymo sistema, efektyvumas irgi bus daug mažesnis.

Gyventojai turi galimybę susitvarkyti savo daugiabučių namų išderintas šildymo sistemas jas subalansuojant, įrengiant individualios šilumos apskaitos prietaisus ar daliklių sistemą ir termostatinius ventilius. Specialistų nuomone, vienas iš pagrindinių darbų turėtų būti šildymo sistemos balansavimas įrengiant automatinius balansavimo ventilius. Kai sistema subalansuota, šilumnešio srautas visuose stovuose tolygus, o tai reiškia, jog radiatoriai šyla tolygiai, šiluma pasiskirto vienodai.

Skaičiuojama, kad sutvarkius inžinerines sistemas vidutiniškai mokėjimai už šildymą vienam butui sumažėtų apie 15 Eur/mėn., o per šildymo sezoną - apie 90 Eur. Pasak Lietuvos Šilumos tiekėjų asociacijos prezidento Valdo Lukoševičiaus, skaičiuojama, kad šilumos punkto modernizavimas subalansuojant ir įrengiant reguliavimą kiekviename bute vidutiniškai gali kainuoti apie 15 Eur/kv.m, o šilumos sutaupymas gali siekti iki 30 proc.

Būsto energijos taupymo agentūros (BETA) Projektų įgyvendinimo kokybės priežiūros skyriaus vedėjas Edvardas Petrauskas pažymėjo, kad pertvarkyti namo vidaus šildymo sistemas gyventojai pageidauja dėl kelių priežasčių. Pirmiausia - jiems atsiranda galimybė reguliuoti šilumą patalpoje. „Modernizuojamuose namuose jau bemaž visur gyventojai kaip vieną iš priemonių pasirenka ir šildymo sistemos atnaujinimą. Tą numato jau investiciniuose planuose. Žmonės jau įsisąmonino, kad pasenusi sistema nėra efektyvi ir eikvoja pernelyg daug energijos“, - sakė E.

Dr. Giedrius Šiupšinskas teigia, kad šildymo sistemų atnaujinimo darbai turi būti privalomi, nes vien pastatų apšiltinimas neduos tinkamo efekto. Nes reikia daug mokėti už šildymą ir nėra galimybės jo reguliuoti butuose. Kai reguliuojamas viso namo šildymas, būna nepatenkintų, nes vieni nori didesnės temperatūros butuose, kiti pataupyti ir gyventi vėsiau. Be to, reguliuojant viso namo vidaus temperatūrą, ji nebus tolygi visuose butuose: vienuose bus vėsu, kituose - per karšta.

Specialistas sako, kad esant šioms aplinkybėms, verta suburti gyventojus šilumos punkto renovacijai, nes gyventojai tokiu atveju permoka už šildymą. Be to, papildomai butuose galima keisti radiatorius, vamzdynus, įrengti termostatinius ventilius, individualius šilumos apskaitos prietaisus, šilumos daliklius, išmaniąją apskaitą, karšto vandens skaitiklius ir kitas priemones. Visos jos įskaičiuojamos į šilumos punkto modernizavimo priemones ir patvirtinus projektą kompensuojama 30 proc.

Pagrindiniai Šildymo Sistemos Atnaujinimo Etapai

1. Vienvamzdės sistemos balansavimas naudojant automatinius balansavimo ventilius. Tiksliai sureguliuoti šildymo sistemos srautus stovuose.
2. Individualus patalpų temperatūros reguliavimas, sumontavus radiatorių termostatus. Patalpos šildomos pagal poreikį, t.y. tiek, kiek nustato vartotojas.
3. Karšto vandens sistemos balansavimas - sumontavus karšto vandens termoreguliatorius karšto vandens sistemos stovuose. Visuose butuose iš čiaupų teka vienodos temperatūros karštas vanduo.

UAB „IMI Hydronic Engineering" specialistai vienvamzdės šildymo sistemos efektyvumui pagerinti siūlo eilę gaminių - automatinius balansinius vožtuvus, mažo pasipriešinimo termostatinius radiatorių vožtuvus ir kitus komponentus, kurie visi kartu vienvamzdę sistemą daro beveik tokia pat efektyvia kaip ir dvivamzdė šildymo sistema.

Sistemos Balansavimas

Tokią problemą kaip nevienodą šilumos pasiskirstymą tarp butų galima išspręsti subalansavus šildymo sistemą. Šildymo sistemos subalansavimas reiškia balansinių ventilių sumontavimą rūsyje ir vandens srautų sureguliavimą. Sistemai išsibalansavus, vieni radiatoriai perkaista, kiti šyla nepakankamai.

Šildymo sistemą galima balansuoti dviem būdais - įrengiant rankinius arba automatinius balansinius ventilius. Pirmieji yra pigesni, tačiau jie nėra tinkami naudoti su radiatorių termoreguliatoriais, o pakeitus bent vieną radiatorių ar vamzdyną, sistema balansavimo reikalautų iš naujo. Tuo tarpu automatiniai balansiniai ventiliai su pastarosiom problemom nesusiduria. Taip pat jie nereikalauja balansavimo su specialia įranga, bet kainuoja šiek tiek brangiau.

Nemenkas šilumos sutaupymas gaunamas ant šildymo ir karšto vandens stovų sumontavus rankinius arba automatinius balansinius vožtuvus. Balansinių ventilių įrengimas gali sutaupyti iki 10 proc.

Esami vienvamzdės sistemos vamzdynai ir šildymo prietaisai gali būti paliekami tik tuo atveju, kai atsitiktiniuose sistemos ruožuose įvertinama įrenginių būklė (išpjaunami atskiri ruožai, išardomi šildymo prietaisai). Ilgai eksploatuojant, vamzdžiai būna užsiteršę, todėl pradėti esamos sistemos atnaujinimą galima tik atlikus analizę ir tinkamai išplovus visą sistemą.

Termoreguliavimas

Gyventojams itin patraukli yra patalpų temperatūros reguliavimo galimybė. Ji galima sumontavus termostatus ant radiatorių - temperatūrą galima reguliuoti 16-23 laipsnių ribose. Termostatai itin patogūs, kad galima nustatyti skirtingą temperatūrą atskiruose kambariuose. Daugelis žmonių nemėgsta miegoti šiltai ir mielai palaiko miegamajame žemesnę temperatūrą. Termostatai gali sutaupyti iki 20 proc. šilumos energijos, o kainuoja 7-9 Eur/kv.

Pastate paliekama esama vienvamzdė horizontali šildymo sistema su senais radiatoriais, o tam, kad kiekvienas vartotojas galėtų reguliuoti patalpų vidaus temperatūrą pagal savo poreikius, prie kiekvieno šildymo prietaiso rekomenduojama įrengti dvieigius didelio pralaidumo termoreguliatorius (termostatinius ventilius). Juos galima įrengti ir trieigius, tačiau dvieigių termoreguliatorių hidraulinis pasipriešinimas yra mažesnis, todėl mažiau bus apkraunami pastato šildymo sistemos siurbliai.

Radiatorius su termostatu

Termostatiniai ventiliai prie radiatorių naudojami kartu su termostatinėmis galvutėmis valdo patalpų temperatūrą. Jie gali būti su išankstiniu nustatymu (dažniau naudojami dvivamzdėse sistemose) arba be jo. Vienvamzdėse sistemose naudojami didelio pralaidumo termostatiniai ventiliai su termostatinėmis galvutėmis temperatūrai nustatyti.

Renovuojant daugiabučio šildymo sistemą tikslinga naudoti apriboto temperatūros diapazono termostatines galvutes. Apribojus radiatoriaus reguliavimo temperatūrą išvengiama šiluminių mainų per atitvaras - t.y., per sienas tarp butų.

Šilumos Dalikliai ir Apskaita

Prie kiekvieno šilumos prietaiso sumontuojamas šilumos daliklis - ant šildymo prietaiso paviršiaus sumontuotas prietaisas, netiesiogiai matuojantis šildymo prietaiso atiduodamos aplinkai šilumos kiekį, kuris yra proporcingas temperatūrų skirtumui tarp šildymo prietaiso paviršiaus ir aplinkos. Ją įdiegus turėsite galimybę sutaupyti apie 30 proc. išlaidų už šildymą, o investicijos sudarys tiktai 10 proc. bendrų renovacijos kaštų, t.y.

Butų šilumos energijos, karšto vandens skaitiklius, termoreguliatorius ir šilumos daliklius galima prijungti prie duomenų surinkimo sistemos bei kaupti jų archyvą. Skaitiklių rodmenys surenkami nuotoliniu būdu, juos perduodant radijo bangomis arba internetu, todėl nereikia užsukti į gyventojų butus.

Įdiegta duomenų surinkimo ir apskaitos sistema turi šiuos privalumus:

• sąskaitas galima gauti ir apmokėti internetu, neišeinant iš namų;
• kiekviename bute įrengtoje elektroninėje atsiskaitymų knygelėje nurodomos tikslios mokesčių už suvartotą energiją sumos;
• gyventojai kiekvieną dieną gali sekti sąskaitos pokyčius ir viršijus savo finansines galimybes apriboti poreikius;
• butui tiekiamos šilumos poreikį galima reguliuoti nuotoliniu būdu.

Alternatyvos: Dvivamzdė ar Kolektorinė Sistema?

Geriausia būtų vienvamzdę sistemą pakeisti į dvivamzdę, joje tolygiai paskirstomas šilumos kiekis stovuose ir butuose, kiekvieną radiatorių galima reguliuoti pagal poreikius, pakeitus viename bute radiatorių neišsibalansuoja visa sistema, kadangi dvivamzdėje sistemoje balansavimo metu nustatomas tik tam tikras kiekvienam butui reikalingas šilumos kiekis. Tokiu atveju taupoma viso namo šiluma.

Kai pastate įrengta šildymo sistema yra sena, susidėvėjusi ir neužtikrina pageidaujamų temperatūrinių režimų, patalpose siūloma vienvamzdę šildymo sistemą išmontuoti ir vietoj jos įrengti dvivamzdę. Anot dr. G. Šiupšinsko, išmontavus senus vamzdynus ir šildymo prietaisus, kai kur reikia pragręžti perdangas ir sumontuoti naują sistemą, paskui atlikti hidraulinį ir reguliavimo bei prietaisų veikimo bandymus. Kadangi įrengiant naują sistemą reikia gręžti perdangas, šiuo atveju bus reikalinga sutvarkyti montavimo metu pažeistas konstrukcijas.

Daugiabučių namų atnaujinimo (modernizavimo) programa teikia kelias galimybės atnaujinti šildymo sistemą:

• Modernizuoti vienvamzdę sistemą. Tai kainuotų nedaug, tačiau išlieka avarijos tikimybė, o savavališkai gyventojų įgyvendinami pokyčiai bute išbalansuoja sistemą ir pakeičia vandens temperatūrą kitiems gyventojams.
• Dvivamzdė sistema. Vanduo į radiatorius patenka vienu vamzdžiu, o iš jų išteka per kitą vamzdį. Šią sistemą reguliuoti yra daug paprasčiau.
• Kolektorinė sistema. Visi buto radiatoriai sujungiami tarpusavyje, o butas prijungiamas prie vieno stovo laiptinėje. Gyventojai galės ne tik reguliuoti norimą patalpų temperatūrą, bet ir matyti skaitiklyje savo buto šiluminės energijos sąnaudas.
• Daliklinė šildymo sistema. Šilumos dalikliai yra montuojami ant visų namo butų radiatorių, taip užtikrinant tikslų ir teisingą suvartotos šilumos energijos paskirstymą.

Finansavimo Galimybės

Pagal mažosios renovacijos arba šilumos punktų atnaujinimo programą daugiabučių bendrijoms ir gyventojams, planuojantiems diegti šildymo sistemos efektyvumo didinimo priemones, numatyta iki 80 proc. valstybės parama. Paraiškas galima teikti iki 2023 m. liepos 27 d. per APVA informacinę sistemą APVIS.

Vyriausybė, skatindama šilumos punktų modernizavimą daugiabučiuose, kartu teikia finansinę paramą. 2022-2023 metų kvietimui daugiabučių namų vidaus šildymo ir karšto vandens sistemų modernizavimui finansuoti buvo skirta 4 mln. Eur.

Pridėjus bendrijos kaupiamąsias lėšas, šildymo sistemos pertvarkymas gali nieko nekainuoti, bet butuose bus šilčiau, o sąskaitos už šildymą mažesnės. Nereikia turėti kaupiamųjų lėšų arba skolintis pinigų projektui įgyvendinti.

Straipsnių serija Renovacija. DUK apima dažniausiai užduodamus klausimus: kodėl verta investuoti į daugiabučio atnaujinimą, kaip inicijuoti ir įgyvendinti projektą, kokias energinio efektyvumo didinimo priemones finansuoja valstybė ir kaip renovacija padeda tausoti gamtą, bei prisideda prie darnaus miestų vystymosi.

Praktinis Pavyzdys

30-ies butų 1977 metų statybos nemodernizuotame daugiabutyje Klaipėdoje 2023 metų vasarą renovuota visa šildymo sistema: senas elevatorinis šilumos punktas buvo automatizuotas: pakeisti vamzdynai, jie izoliuoti, ant stovų įrengti balansiniai ventiliai, radiatoriai pakeisti į reguliuojamus su šilumos dalikliais. Daugiabučio bendrija iš kaupiamųjų lėšų turėjo 20 proc. šildymo sistemos renovacijai reikalingos sumos. Iš daugiabučių namų vidaus šildymo ir karšto vandens sistemų modernizavimo programos fondo bendrijai buvo kompensuota 80 proc. šilumos punkto renovacijos darbų kaštų.

Kitas sėkmingas pavyzdys Lietuvoje - Alytuje, Birutės g. 14 įvykdyta daugiabučio namo renovacija. Šis 5 aukštų geltonų apdailos plytų namas pagal šilumos suvartojimą buvo tarp pačių blogiausių mieste ir energijos sąnaudos šildymui šaltaisiais žiemos mėnesiais viršydavo 30 kWh 1 m2. Dabar šis pastatas priartėjo prie I (aukščiausios) daugiabučių kategorijos, kurie suvartoja mažiausiai šilumos - vidutiniškai apie 10 kWh/m2 šildymo mėnesiui.

Klaipėdos Laukininkų g. 44 namo revovaciją gyventojai pradėjo nuo šildymo sistemos atnaujinimo. Atnaujinta vienvamzdė sistema, įrengti termostatai leidžia individualiai reguliuoti temperatūrą kiekviename kambaryje. Šildymo sistema subalansuota, sumontavus automatinius balansiniaus ventilius - srauto ribotuvus. Suskaičiuota, jog 5027 kv. metrų šildomo ploto name vidutiniškai per metus sutaupyta apie 30 proc.

Alternatyvus Sprendimas: Danfoss Vienvamzdės Sistemos Modernizavimas

UAB "Artakija" specialistai pasakoja kokį originalų ir gana paprastą sprendimą energijos taupymui siūlo Danfoss. Danfoss sukūrė naują gaminį, kuris suteikia galimybę efektyviai sutaupyti energiją.

Danfoss automatiniai balansavimo ventiliai AB-QM, kurie plačiai naudojami komunaliniame ūkyje gyvenamųjų pastatų šildymo sistemų srauto balansavimui, turi vieną įdomią savybę - tai universalus įrenginys «du viename», atliekantis tiek balansavimo, tiek ir reguliavimo funkcijas, pavyzdžiui, naudojant juos temperatūrai matuoti vėdinimo bei oro kondicionavimo sistemose.

Šios technologijos investiciniai kaštai sudarė tiktai 1/5 kaštų, reikalingų 1 vamzdžio sistemą pakeisti 2 vamzdžių sistema. Svarbu tai, kad ji tampa tokia pat efektyvi, kaip ir dvivamzdė šildymo sistema.

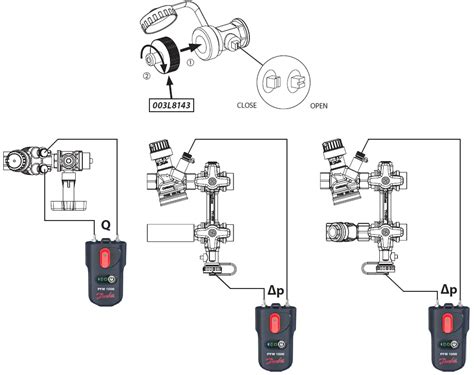

Danfoss AB-QM ventilis

Tikslus temostatinių galvučių reguliavimui yra naudojama specialiai sukurta metodika, kuri leidžia operuoti realiais konkrečios šildymo sistemos parametrais, atsižvelgiant į pastato tipą, šildymo įrenginių apkrovas, aukštų skaičių, efektą, pasiektą dėka renovacijos (jeigu ji vyko), bei vidinių šilumos šaltinių.

Eksperimentinis namas Šcecino mieste (Lenkija) parodė, jog srautas stovuose sumažėjo iki 100 l/val., o papildoma šiluminės energijos ekonomija siekė nuo 19 iki 28%. Tokiu atveju nereikalingi jokie papildomi šildymo sistemos modernizacijos darbai. Termostatines galvutes ant ventilių galima sumontuoti bet kuriuo momentu, netgi šildymo sezono metu.

Svarbu suprasti, kad naudoti termostatinę galvutę QT galima tiktai kartu su AB-QM ventiliais.

Patarimai Gyventojams

• Pirmiausia pažvelkite į bendrą dviejų vamzdžių šildymo sistemų eksploatavimo problemą. Norėdami kompensuoti apkrovos pokyčius, savo sistemose ant kiekvieno radiatoriaus įrengiame termostatinius vožtuvus. Skirtingiems radiatoriams reikalingas nevienodas srautas, kad būtų įšildyta atitinkama patalpa, kiekviename radiatoriaus vožtuve galima iš anksto nustatyti maksimalų srautą.
• Pagrindinė problema yra ta, kad šildymo sistemos dažnai montuojamos ir projektuojamos taip, kad atitiktų blogiausio scenarijaus reikalavimus, t. y. kai lauko temperatūra yra ypač žema. Bet kadangi tokia temperatūra būna tik kelis kartus per metus (jeigu apskritai būna), likusį laikotarpį sistema veiks per dideliu pajėgumu.
• Nevienodą šilumos pasiskirstymą tarp prietaisų - atskirų radiatorių arba butų - šildymo sistemoje vadiname balansavimo problema. Kitaip tariant, šildymo sistema yra subalansuota, kai srautas visoje sistemoje atitinka srauto greitį, kuris buvo nurodytas sistemos projekte.

Jei norime mažų sąskaitų už šildymą, turime užtikrinti, kad šildymo sistemos komponentai veiktų kartu. Šildymo sistemas reikia tinkamai suderinti, kad būtų užtikrintas patogumas ir mažiausios galimos eksploatavimo išlaidos.

Svarbu nepraleisti progos ir mažąja renovacija pasirūpinti iš anksto - dar prieš prasidedant naujam šildymo sezonui. Pats tinkamiausias laikas susiplanuoti šiuos darbus - pavasaris.

Lentelė. Šildymo sistemos modernizavimo priemonės ir galimas sutaupymas
