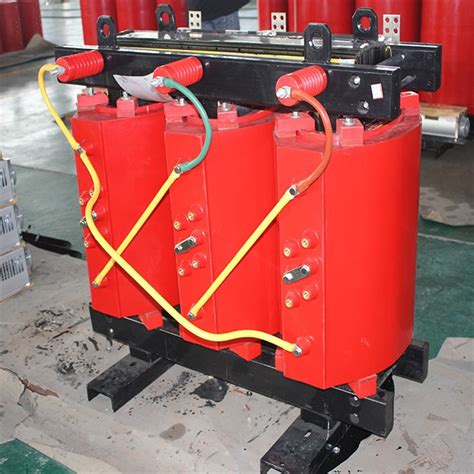

Šiame straipsnyje aptariami sausieji 10 kV įtampos transformatoriai, skirti kranams, įskaitant jų įrengimo taisykles, techninius reikalavimus ir priežiūros aspektus, remiantis Skirstyklų ir pastočių elektros įrenginių įrengimo taisyklėmis.
I. Bendrieji reikalavimai
Taisyklių reikalavimai yra privalomi elektros energijos gamintojams, perdavimo ir skirstomųjų tinklų operatoriams, elektros energijos vartotojams, įrengiantiems naujus, rekonstruojantiems arba kapitališkai remontuojantiems galios elektros įrenginius.
1. Lifto ir lifto šachtos apibrėžimas
- Liftas - tai konkrečiuose statinio lygiuose naudojamas kėlimo įrenginys, turintis gabenimo talpą, judančią išilgai standžių į horizontą daugiau kaip 15o kampu pakreiptų kreipiamųjų.
- Lifto šachta - patalpa, kurioje juda lifto kabina, atsvaras ir svarmuo.
II. Elektros mašinų patalpos
Elektros mašinų patalpose turi būti įrengtas telefono ryšys ir gaisro signalizacija, taip pat atitinkanti darbo sąlygas kitų rūšių signalizacija.
1. Projektavimo ir įrengimo reikalavimai
Projektuojant elektros mašinų patalpas turi būti numatyta patogaus įrenginių transportavimo ir montavimo galimybė.2. Perėjimo takų plotis
- Perėjimo takų tarp elektros mašinų pamatų arba jų korpusų, taip pat tarp elektros mašinų ir pastato konstrukcijų plotis turi būti ne mažesnis kaip 1 m.
- Atstumas tarp elektros mašinų ir pastato sienų arba tarp greta stovinčių elektros mašinų, esant perėjimo takui kitoje elektros mašinų pusėje, turi būti ne mažesnis kaip 0,3 m, jei elektros mašinų aukštis yra iki 1 m nuo grindų, ir ne mažesnis kaip 0,6 m, jei elektros mašinų aukštis didesnis kaip 1 m.
- Perėjimo tako tarp valdymo pulto arba valdymo skydo priekinės dalies ir elektros mašinų plotis turi būti ne mažesnis kaip 2 m.
- Perėjimo takai tarp iki 1000 V įtampos spintų ir pastato konstrukcijų arba įrenginių turi būti ne siauresni kaip 1 m, o esant atidarytoms durelėms - ne siauresni kaip 0,6 m.
3. Kabelių statiniai
Inžineriniuose kabelių statiniuose perėjimo takų plotis turi atitikti ELIĮT nustatytus reikalavimus. Šiuose statiniuose kabelių konstrukcijų su kabeliais eilės neturi sudaryti ilgesnių kaip 7 m aklaviečių. Kad būtų išvengta aklaviečių, leidžiama po kabeliais įrengti perėją, kurios aukštis nuo grindų būtų ne mažesnis kaip 1,5 m.
4. Transformatoriai ir kita įranga
Leidžiama įrengti elektros mašinų patalpose iki 1,6 MVA galios transformatorius, autotransformatorius, matavimo transformatorius ir kitus aparatus, kuriuose alyvos kiekis ne didesnis kaip 2 t ir kurių bakai yra didelio mechaninio atsparumo ir sandarūs, be to, transformatoriams ir autotransformatoriams turi būti įrengta apsauga pagal EĮRAAĮT reikalavimus.
Jei elektros mašinų patalpose yra alyvinių elektros įrenginių, ištraukiamų iš uždarų kamerų į elektros mašinų patalpą, tai vienoje kameroje arba gretimų kamerų grupėje įrengtų įrenginių alyvos kiekis turi būti ne didesnis kaip 6,5 t, o atstumas tarp dviejų kamerų arba kamerų grupių - ne mažesnis kaip 50 m.
5. Kiti reikalavimai
- Sukamųjų elektros mašinų, nesusijusių su mechaniniais įrenginiais, pamato viršus turi būti ne žemiau kaip 50 mm nuo patalpos grindų lygmens.
- Elektros mašinų patalpose leidžiama tiesti tik vamzdynus, tiesiogiai susijusius su tose patalpose esančiais įrenginiais.
III. Transportavimas ir montavimas
Jei įmonėje yra geležinkelio tinklas, sujungtas su bendro naudojimo geležinkeliu, tai sunkiasvoriams įrenginiams gabenti rekomenduojama įrengti geležinkelio atšaką su aklinu įvažiavimu į elektros mašinų patalpas. Elektros mašinų patalpose esantys krovinių kėlimo įrenginiai turi užtikrinti galimybę nukelti įrenginius nuo atvirų platformų.
Montavimo ir remonto darbams elektros mašinų patalpose turi būti įrengtos specialios montavimo aikštelės arba panaudotos esančios tarp įrenginių laisvos aikštelės, apskaičiuotos didžiausiai galimai įrenginių apkrovai.
IV. Aplinkosaugos reikalavimai
Elektros mašinos turi būti įrengtos taip, kad jų keliamas triukšmas ir pačios elektros mašinos, pamato arba pastato dalių vibracija neviršytų leistinųjų reikšmių, nustatytų Lietuvos Respublikos higienos normose.
Elektros mašinų patalpose, kuriose dirba žmonės, oro temperatūra turi atitikti Statybos techninio reglamento STR 2.09.02:2005 reikalavimus. Veikiančiose elektros mašinose aušinamojo oro temperatūra turi būti ne aukštesnė kaip +40 oC. Iš oro elektros mašinoms aušinti turi būti išvalytos dulkės.
V. Vėdinimas ir patalpų įrengimas
Esant užterštam aplinkos orui į elektros mašinų patalpas turi būti paduodamas tik išvalytas oras. Tokių patalpų durys ir kitos angos turi būti tinkamai užsandarintos. Ten, kur aplinkos oras nuolatos užterštas, elektros mašinų patalpas rekomenduojama įrengti pastatuose be langų ir be stoglangių arba su dulkių nepraleidžiančiais švieslangiais.
Elektros mašinų vėdinimo kamerose ir kanaluose leidžiama tiesti Aca, B1ca, B2ca, Cca degumo klasių neizoliuotas šynas, taip pat laidus ir kabelius.
Elektros mašinų patalpų sienos turi būti padengtos nepalaikančiais degimo statybos produktais.
VI. Kabelių tuneliai
Kabelių tuneliai nuo elektros mašinų ir kitų patalpų turi būti atskirti ne mažesnio kaip EI 45 atsparumo ugniai pertvaromis, ne mažesnio kaip REI 45 atsparumo ugniai perdangomis ir EW 30-C5 atsparumo ugniai durimis.
VII. Apšvietimo elektros įrenginių įrengimo taisyklės
Apšvietos normos, pulsacija, akinimo laipsnis ir kiti apšvietos kokybės rodikliai turi atitikti Lietuvos higienos normų HN 98:2000, statybos techninio reglamento STR 1.05.06:2002 reikalavimus, standartų LST EN 12464:2003, LST EN 12665:2003, LST EN 12464:2003, LST EN 1837:2001, LST EN 1838:2003, LST EN 50160:2001 reikalavimus, o šviestuvų konstrukcija turi atitikti Bendrųjų priešgaisrinės saugos taisyklių reikalavimus.
1. Saugos reikalavimai
Elektros atžvilgiu pavojingose ir labai pavojingose patalpose iki 2,5 m aukštyje įrengiami šviestuvai turi būti 2 arba 3 apsaugos laipsnio (LST EN 60335:1994). 1 apsaugos laipsnio šviestuvus leidžiama naudoti tik tuo atveju, jeigu jie yra apsaugoti skirtuminės srovės apsauga, kurios suveikimo srovė IN £ 30 mA. Sprogimui pavojingose patalpose turi būti naudojami specialūs aprobuoti atitinkamoms sprogiosioms zonoms šviestuvai. Šie reikalavimai netaikomi šviestuvams, prižiūrimiems nuo tiltinių kranų.
Iki 380 V įtampos šviestuvai, naudojami statinių fasadams, skulptūroms, paminklams ir pan. objektams, taip pat želdiniams apšviesti, turi būti įrengiami ne žemiau kaip 2,5 m aukštyje nuo žemės paviršiaus arba jų priežiūros aikštelių. Šviestuvai turi būti ne mažesnio kaip IP 54 apsaugos laipsnio. Baseinams ir fontanams apšviesti į vandenį panardinami šviestuvai turi būti specialios šiam tikslui skirtos konstrukcijos.
2. Įtampa
- Nepavojingose patalpose kilnojamieji vietinio apšvietimo šviestuvai su kaitinamosiomis, liuminescencinėmis ir dujų išlydžio lempomis turi būti maitinami ne aukštesne kaip 230 V įtampa.
- Pavojingose ir labai pavojingose patalpose stacionarieji vietinio apšvietimo šviestuvai turi būti maitinami ne aukštesne kaip 50 V įtampa.
- Pavojingose ir labai pavojingose patalpose rankiniams šviestuvams maitinti turi būti naudojama ne aukštesnė kaip 50 V įtampa.
3. Avarinis apšvietimas
Atsijungus pagrindiniam avarinio apšvietimo maitinimo šaltiniui, automatiškai turi būti įjungiamas maitinimas iš nepriklausomo išorinio arba vietinio (akumuliatorių baterijos, variklio generatoriaus) šaltinio, kuris įprasto darbo metu nenaudojamas nei darbiniam, nei saugos, nei evakuaciniam apšvietimui maitinti. Toks šaltinis evakuacinio apšvietimo šviestuvus turi maitinti ne trumpiau kaip 1 valandą.
Evakuacinis apšvietimas turi užtikrinti ne mažesnę kaip 0,5 lx apšvietą evakuacijos kelių grindų lygyje patalpose ir 0,2 lx - evakuacijos lauko kelių žemės paviršiuje.
VIII. Elektros įrenginių bandymų normos ir apimtys
Šios normos turi būti taikomos elektrinėms, elektros tinklams ir elektros energijos vartotojams nepriklausomai nuo jų pavaldumo ir valdomo turto nuosavybės formų, tačiau jos neprivalomos buitiniams elektros energijos vartotojams, eksploatuojant elektros įrenginius. Šios normos turi būti taikomos pradedant naudoti elektros įrenginius ir juos eksploatuojant.
1. Bendrieji reikalavimai
Šiose normose yra nurodyta bandymų specifika ir kontroliuojamųjų parametrų ribinės vertės. Elektros įrenginio techninė būklė yra įvertinama, palyginus bandymų rezultatus ne tik su normuotomis vertėmis, bet ir su ankstesnių bandymų bei apžiūrų rezultatais.
Apžiūra (A) - periodinė įrenginio būklės apžiūra, kai įvairūs matavimo prietaisai kontroliuojami (nedemontuoti), paremontuojami bei matuojami neatjungus darbo įtampos (ši kategorija atitinka anksčiau vartotą sąvoką „einamasis remontas“).
Veikiančiame elektros įrenginyje, esant darbo įtampai, izoliacijos charakteristikos gali būti matuojamos tik naudojantis saugia įranga bei įrenginiais, apsaugančiais kontroliuojamojo įrenginio dalis nuo galimo pavojingo potencialo.
Prieš pradedant bandyti izoliaciją aukštąja įtampa, jos būklė turi būti įvertinta kitais metodais (nustatant ištirpusių dujų kiekį, tgd, drėgmės kiekį ir ir pan.). Ruošiant elektros įrenginį bandymams (išskyrus eksploatavime esančias besisukančias mašinas) išorinis izoliacijos paviršius turi būti nuvalytas.
IX. Galios transformatorių funkcijos
- Įtampos paaukštinimas / pažeminimas: Transformatoriai padeda padidinti arba sumažinti įtampą.
- Elektros sistemos stabilumas: Transformatoriai užtikrina, kad įtampa išliktų stabili, net kai yra didelės apkrovos svyravimai.
- Aušinimas: Gali būti alyvos aušinimo (ONAN, ONAF, OFAF tipai) arba sausieji (oro aušinimo) transformatoriai.
Galios transformatoriai yra pagrindiniai elektros energijos perdavimo ir paskirstymo sistemos komponentai, užtikrinantys įtampos ir srovės konvertavimą bei stabilumą. Jie naudojami pramonės, komercinėje ir gyvenamojoje aplinkoje, kur būtina optimizuoti elektros tiekimą ir apsaugoti įrangą nuo elektros trikdžių.
Transformatorių izoliacijos varžos matavimas
Generatoriaus statoriaus apvijų izoliacija remonto ir bandymų tarp remontų metu yra bandoma sustabdžius generatorių ir nuėmus galinius gaubtus, bet nenuvalius izoliacijos apnašų.
3.1 lentelė. Minimalios izoliacijos varžos vertės
| Įrenginys | Įtampa | Izoliacijos varža (MΩ) |
|---|---|---|
| Generatoriaus statorius | 6 kV | 20 |
| Generatoriaus rotorius | 0.4 kV | 0.5 |
