Buto Elektros Instaliacijos Schemos Pavyzdys

Elektros instaliacija - tai laidų, kabelių, tvirtinimo detalių, skirstomųjų ir jungiamųjų dėžučių, skydelių, jungiklių, kištukinių lizdų, šviestuvų ir kitų elementų visuma. Kitaip tariant, elektros instaliacija yra visa tai, kas numatyta pastato elektros schemos plane.

Elektros projektas - Lauko elektros dalies projektus rengia elektrotechnikos inžinieriai pagal skirstomųjų tinklų išduotas prisijungimo sąlygas. Jei objektas nesudėtingas, elektros įvado vietą ir taškus parenka montuotojai arba nurodo architektai, elektros instaliaciją vidaus patalpose - interjero dizaineriai.

Dideliuose objektuose rengiami atskirų patalpų elektros projektai, nurodoma elektros instaliacijos medžiagų specifikacija. Medžiagų specifikaciją nurodo elektros projektuotojai, inžinieriai, mažesniuose objektuose ją pasirenka patys elektros instaliacijos montuotojai, vadovaudamiesi „Elektros linijų ir instaliacijos įrengimo taisyklėmis“.

Namo ar bet kokio kito pastato elektros projekte nurodoma elektros instaliacijos schema, tiesimo būdas, kabelių degumo klasė ir standartas, jei instaliacija projektuojama patalpoms, kuriose gali būti virš 50 žmonių arba jei reikalinga atitinkama gaisrinės saugos klasė.

Taip pat nurodomos kabelių ir laidų markės, laikančiųjų ar tvirtinimo elementų tipai, elektros taškų vietos, laidų ir kabelių skerspjūviai pagal apkrovas, skaičiavimo schemos, elektros įvado montavimo reikalavimai, apšviestumo skaičiavimo rezultatai ir kt. Labai svarbi elektros instaliacijos projekto dalis yra elektros paskirstymo skydelio planas ir jo komplektavimas, apsaugos sistemos skydas.

Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius išjungiklius ir srovės nuotėkio apsaugas. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.

Iš anksto parengtas elektros instaliacijos projektas ar planas taupo laiką bei medžiagas, tuo pačiu ir pinigus. Matant visumą ir žinant naudojimosi elektros prietaisais scenarijus, apgalvojami, kur bus taškai, kokios galimos jungtys, elektros paskirstymo skydelių vietos ir kt.

Pagrindiniai Elektros Instaliacijos Reikalavimai

Pagrindiniai elektros instaliacijos reikalavimai yra nustatyti Elektros įrenginių įrengimo taisyklėse, Lietuvos higienos normose ir kt.

Elektros Instaliacijos Rūšys

• vidaus elektros instaliacija;
• lauko elektros instaliacija;
• pastogės patalpų elektros instaliacija.

Pagal laidų ir kabelių klojimo būdą, bet kuri elektros instaliacija gali būti atviroji ir paslėptoji. Beto, laidai gali būti klojami betarpiškai paviršiais, gali būti tvirtinami ant nedegios medžiagos juostelių,instaliaciniuose vamzdžiuose (lygiuose ir rifliuotuose), loviuose, pastatų statybinių konstrukcijų kiaurymėse.

Laidai gali būti betonuojami į pastatų konstrukcijas jų gamybos metu, klojami lentynose, pakabinami laisvai ar tvirtinami ant stygų, trosų ar lynų. Tas ar kitas instaliacijos klojimo būdas bei jos rūšis pasirenkamas priklausomai nuo aplinkos sąlygų, objekto paskirties, architektūrinių reikalavimų.

Įvertinami estetiniai ir ergonominiai aspektai. Vidaus ar lauko atvirąja instaliacija vadiname tokią instaliaciją, kuri tiesiama sienų, lubų ar grindų išoriniais paviršiais ant patalpų ar statinių konstrukcinių elementų. Tokia instaliacija paprastai yra vizualiai matoma.

Paslėptąja instaliacija vadinama tokia instaliacija, kuri tiesiama patalpų konstrukcijų viduje - sienose, lubose, grindyse, perdangose, po tinku, tinke (potinkinė instaliacija). Gyvenamose ir tarnybinėse patalpose naudojami izoliuoti laidai ir kabeliai, o kai kuriose gamybinėse patalpose ir neįzoliuoti laidininkai - šynos.

Laidas paprastai turi srovinę gyslą (laidininkas, gysla) ir izoliacijos sluoksnį, vadinamą pagrindine arba fazine izoliacija (pagrindinė apsaugos priemonė nuo tiesioginio prisilietimo). Instaliacinis kabelis ant pagrindinės izoliacijos turi plastikinį apvalkalą, apsaugantį gyslą nuo mechaninio poveikio.

Po vienu apvalkalu gali būti keli laidai su fazinėmis izoliacijomis. Todėl kabelių montavimo galimybės yra didesnės negu laidų.

IP Apsaugos Klasė

Renkantis šviestuvą, svarbi ne tik šviestuvo išvaizda, bet ir jo atitikimas aplinkos sąlygoms, kuriose jis bus naudojamas. Jeigu šviestuvas skirtas gyvenamosioms zonoms apšviesti, pvz. koridorius, svetainė, miegamasis ar pan., užtenka šviestuvų, kurių klasė - IP20.

Šviestuvams, kurie bus drėgnose patalpose, taikomi aukštesni reikalavimai - IP44 ar aukštesnės klasės. Lauko šviestuvai, skirti fasadų, parkų, gatvių ar kiemo apšvietimui, gali būti IP65, IP66, IP67.

Šviestuvo apsaugos laipsnis, nurodantis jo atsparumą įvairiems išoriniams veiksniams.

Atsparumas smūgiams. Tai yra tarptautinė skaitmeninė elektrinių įrenginių gaubtų apsaugos nuo išorinio mechaninio poveikio laipsnių klasifikacija. Tai yra priemonė, leidžianti nustatyti gaubto pajėgumą apsaugoti jo turinį nuo išorinio poveikio.

Laidų ir Kabelių Izoliacija

Laidų izoliacija dažniausiai būna polivinilchloridinė (PVC). Mažiau lanksčių laidų ji būna gaminama iš kietojo polivinilchlorido, lanksčių - iš gumos ar minkšto polivinilchlorido. Apvalkalas leidžia laidus naudoti drėgnose ir šlapiose patalpose bei chemiškai aktyvioje aplinkoje.

Apvalkalas gali būti iš įvairios sudėties polivinilchlorido, gumos ar jų darinių. Paprastai tokie laidai ir kabeliai netinka montuoti atvirame ore ir žemėje. Šiems tikslams reikia naudoti kabelius, kurių apvalkalas yra atsparus cheminiam ir ultravioletinių spindulių (UV) poveikiui.

Neigiama PVC izoliacijos savybė yra tai, kad degdama ji išskiria žmogui nuodingas medžiagas - halogenus. Todėl laidų ir kabelių su tokia izoliacija nerekomenduojama naudoti uždarose patalpose.

Tokius laidus ir kabelius rekomenduojama keisti behalogeniniais, pvz. NYM, PPJ, MMJ, o ypatingai (N)YM reikėtų keisti į Afux (Suomija), NHXMH (Vokietija), EXQ-Light (Švedija) ir kt).

Viengysliai ir dvigysliai laidai ir kabeliai naudojami vienfazių vartotojų maitinimui TN-C tinkle. Trigysliai laidai ir kabeliai naudojami vienfazių vartotojų maitinimui TN-S tinkle, atskirais atvejais - trifazių vartotojų maitinimui IT tinkle. Keturgysliai laidai ir kabeliai naudojami trifazių vartotojų maitinimui TN-C tinkle.

Laidai ir kabeliai skirstomi į:

• vienavieliai (monolitiniai, angl. Solid conductor*);
• daugiavieliai (angl. Stranded conductor intended for fixed instalation);
• lankstūs (angl. Flexible conductor);
• labai lankstūs (angl. Vienavieliai laidai mažiau lankstūs.

Jie naudojami stacionarioje instaliacijoje, skirstomųjų skydelių, galios spintų instaliacijai. Daugiavieliai laidai ir instaliaciniai kabeliai naudojami kilnojamųjų elektros įrenginių instaliacijai. Lankstūs ir labai lankstūs laidai ir instaliaciniai kabeliai vadinami virvėlaidžiais ir naudojami įvairių kilnojamų ir nešiojamų prietaisų maitinimui bei vibruojančių įrenginių prijungimui.

Aliumininės gyslos mažiau atsparios lankstymui, valomas aliuminis tuoj pat pasidengia oksido sluoksniu ir jį sunkiau sujungti. Aliuminis jungtyse, veikiant temperatūrai ir laikui, deformuojasi ir gnybtai atsileidžia.

Be to, aliumininiai laidai greičiau sensta, aliuminis korėja. Variniai laidai ir kabeliai yra žymiai atsparesni daugkartiniam lankstymui, jie mažiau oksiduojasi, didesnis jų laidumas srovei, bet jie brangesni.

Laidų skerspjūvių plotai (toliau tekste - skerspjūviai) yra sunorminti. Elektros instaliacijoje dažniausiai sutinkamos 1,5; 2,5; 4; 6; 10 ir 16 mm2 skerspjūvio laidų ir kabelių gyslos.

Taisyklėmis nustatyti varinių laidų ir kabelių mažiausi leistinieji skerspjūviai įvairioms instaliacijos rūšims.

Būtina žinoti, kad laido skerspjūvio parinkimas turi būti susietas su instaliacijos tinklo sistema. TN-C tinklo sistema neturi būti naudojama grupiniame tinkle (po įvadinės apskaitos spintos, elektros skaitiklio laiptinėje ar bent grupinio skydelio, kai PEN laido skerspjūvis mažesnis nei 10 mm2 Cu).

TN-S tinkle - naudotini variniai laidininkai ne mažesnio kaip l,5 mm2 grupiniuose tinkluose ir 2,5 mm2 maitinimo tinkluose. Instaliacijoje N ir PE laidininko skersmuo neturi būti mažesnis už fazinių laidininkų skerspjūvį.

PEN laidininkas gali būti 50 % mažesnis už fazinius laidininkus tik per 16mm2 skerspjūvio variniams ir 25 mm2 skerspjūvio aliumininiams faziniams laidininkams, bet ne mažesnio kaip 16 mm2 skerspjūvio variniams ir 25mm2 skerspjūvio aliumininiams.

Šiuo metu naudojami laidai yra pagaminti įvairiose pasaulio firmose. Jie turi įvairius žymenis. Nors dažnai ir prisilaikoma ženklinimo normiškumo, bet yra labai daug išimčių ir konkrečios firmos gaminiai dažnai sunkiai pagal žymenis atpažįstami nuo analogiškų kitos firmos gaminių.

Todėl pereinamuoju laikotarpiu Lietuvoje galima įsigyti praktiškai vienos konstrukcijos laidų su skirtingais žymenimis. Instaliacijai naudojamų varinių ir aliumininių laidų ir kabelių skerspjūvių plotai turi būti nemažesni, nei nurodyti žemiau lentelėje. Laidų izoliacija turi atitikti tinklo vardinę įtampą.

*Rekomenduojamas minimalus skerspjūvis - 16 mm2.

Pastabos: 1. +- naudojamas būdas, 2. - neturi būti naudojamas, 3. 0 įprastinėmis sąlygomis praktikoje nenaudojamas būdas.

Plieniniuose ir kituose mechaniškai atspariuose vamzdžiuose, rankovėse, loviuose, lentynose ir pastatų statybinių konstrukcijų kanaluose skirtingų grandinių laidininkai (išskyrus vienas kitą rezervuojančius) tiesiami kartu šiais atvejais:

• vieno agregato laidai ir kabeliai;
• technologiniu procesu susijusieji keleto mašinų, skydų, pultų ir pan. galios ir kontrolės laidai ir kabeliai;
• sudėtingo šviestuvo maitinimo laidai ir kabeliai;
• keleto grupių vienos rūšies (darbinio arba avarinio) apšvietimo kabeliai ir laidai;
• iki 50 V apšvietimo ir aukštesnės kaip 50 V įtampos galios grandinių laidai ir kabeliai. Šiuo atveju iki 50 V įtampos laidai turi būti atskirame izoliaciniame vamzdyje.

Bendrame vamzdyje, rankovėje, lovyje, pluošte, statybinių konstrukcijų uždarame kanale arba toje pačioje lentynoje neturi būti tiesiamos viena kitą rezervuojančios grandinės, darbinio ir avarinio apšvietimo grandinės, taip pat iki 50 V ir aukštesnės kaip 50 V įtampos grandinės (išimtys: darbinio ir avarinio apšvietimo magistralinės linijos, jeigu jų izoliacija skirta ne žemesnei kaip 660 V įtampai, taip pat iki 50 V įtampos grandinių laidai atskirame izoliaciniame vamzdyje).

Šios grandinės turi būti tiesiamos tik atskiruose lovių ir lentynų skyriuose, turinčiuose ištisines A1 degumo klasės statybos produktų pertvaras, kurių atsparumas ugniai ne mažesnis kaip EI 15. Darbinio ir avarinio (evakuacinio) apšvietimo grandinės tiesiamos skirtingose lovio, kampuočio ir kitokio profilio konstrukcijos išorinėse pusėse.

Kabelių įrenginiuose, gamybos patalpose ir elektros įrenginių patalpose reikia naudoti kabelius ir laidus su ugniai atspariu, savaime gęstančiu (nepalaikančiu degimo) apvalkalu arba izoliacija, o degius kabelius ir laidus - ugniai atspariame, B degumo klasės statybos produktų vamzdyje, dengtame lovyje ir pan.

Laidų ir kabelių gyslos turi būti sujungiamos medžiagą ir skerspjūvį atitinkančiais varžtiniais ir spyruokliniais gnybtais, presavimo, virinimo ar litavimo būdu. Laidų ir kabelių gyslų sujungimo, atšakojimo ir prijungimo vietose turi būti numatyta laido ir kabelio atsarga pakartotinai sujungti, atšakoti arba prijungti.

Laidų ir kabelių sujungimo ir šakojimosi vietos turi būti prieinamos apžiūrėti ir remontuoti. Laidai ir kabeliai sujungimo ir šakojimosi vietose neturi būti mechaniškai tempiami.

Laidų ir kabelių gyslų sujungimo ir šakojimosi vietų, jungiamųjų ir šakojimosi sąvaržų ir pan. izoliacija turi būti lygiavertė ir šių laidų ir kabelių izoliacijai. Laidus ir kabelius sujungti ir atšakoti reikia dėžutėse, sąvaržų izoliaciniuose korpusuose, specialiose statybinių konstrukcijų nišose ir elektros įrenginių, aparatų ir mašinų korpusuose.

Jungiamosios ir šakojimosi dėžutės turi būti uždarytos dangteliais. Jungiamųjų ir šakojimosi dėžučių konstrukcija turi atitikti laidininkų tiesimo būdą ir aplinkos sąlygas.

Jungiamosios ir šakojimosi dėžutės ir jungiamųjų ir šakojimosi sąvaržų izoliaciniai korpusai turi būti pagaminti iš A1 degumo klasės statybos produktų arba C-s2, d2 degumo klasės statybos produktų.

Elektros Instaliacijos Planavimas ir Projektavimas

Elektros įrenginiai, kaip ir kiti techniniai įrenginiai, montuojami pagal iš anksto sudarytą projektą, vadinamą technine dokumentacija. Tai brėžiniai, paaiškinimai ir kiti dokumentai, pagal kuriuos montuotojai gali sumontuoti įrenginius tiksliai taip, kaip nusprendė projektuotojas.

Elektros tinklas į atskiras grandines turi būti dalijamas logiškai; atskira grandinė turi maitinti vieną didelės galios imtuvą, kelių gretimų patalpų apšvietimą, kištukinius lizdus gretimose patalpose arba apšvietimą ir kištukinius lizdus nustatytose patalpose.

Didelės galios imtuvai (elektrinė viryklė, skalbimo mašina su vandens šildytuvu, indų plovyklė, vandens šildytuvas, patalpų šildytuvas) turi turėti atskirą grandinę. Viena apšvietimo grandinė turi maitinti ne daugiau kaip 20 apšvietimo taškų. Viena kištukinių lizdų grandinė turi maitinti ne daugiau kaip 10 kištukinių lizdų.

Trimis fazėmis maitinamuose butuose vienfazės grandinės turi būti prijungtos taip, kad visos fazės būtų vienodai apkrautos. Padalijus apkrovą grandinėms, kiekvienai grandinei reikia nustatyti atitinkamą apsaugą ir laidų skerspjūvį.

Kaip Pakeisti Elektros Instaliaciją Remontuojamame Bute?

Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį.

Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą. Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Beje, elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes.

Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.

Elektros Instaliacijos Įrengimo Reikalavimai

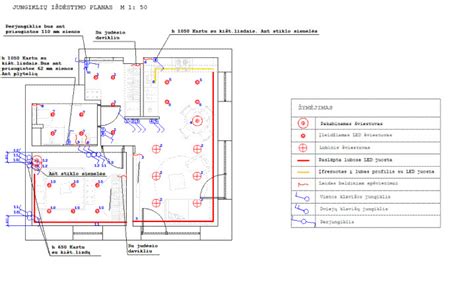

Pirmiausia iškylantis klausimas - kokiame aukštyje įrengti jungiklius ir kištukinius lizdus? Sprendžiant šiuos klausimus reikia laikytis sekančių nuostatų: jungikliai ir kištukiniai lizdai turi negadinti bendro kambario interjero bei būti pasiekiami su minimaliausiom pastangom.

Tuomet vidutinio apie 175 cm aukščio žmogus pasieks jungiklį nekeldamas rankų t.y. su minimaliomis pastangomis, taip pat jungiklis bus lengvai pasiekiamas ir vaikams. Kita vertus, 90 cm aukštyje esantis jungiklis netrukdys baldams, atsiradus poreikiui pristumti juos prie sienos, nes standartinių stalų bei kėdžių su atrama aukštis neviršija 85 cm.

Jungiklius sąlyginai retai naudojamoms tamsioms patalpoms (tualetams, vonioms, sandėliukams ir t.t.) geriausiai įrengti prieš įėjimo duris, durų atsidarymo pusėje. Tuomet šviesa įjungiama prieš įeinant į tamsią patalpą ir išjungiama išėjus iš jos. Jei kambarys yra tamsus, rekomenduojame įsirengti jungiklį su pašvietimo lempute.

Jungiklio įrengimas nuolat vartojamo kambario viduje sudarys jums galimybę modernizuoti kambario apšvietimą - įrengti reguliatorių vietoje jungiklio arba įrengti reguliatorių su nuotoliniu valdymu.

Šitoks kištukinių lizdų instaliavimo būdas taikomas galvojant apie stacionarią buitinę techniką: televizorius, muzikinius centrus ir kt., kuri nereikalauja dažno jos išjungimo iš lizdo.

Tuo tarpu virtuvėje, kištukinių lizdų bloką iš 6 kištukinių lizdų, rekomenduojame įrengti virš virtuvės baldų stalviršio, t.y. 120 cm virš grindų. Virtuvėje Jūs tikrai naudosite daug buitinių elektros prietaisų: mikrobanginę krosnelę, virtuvės kombainą, arbatinuką, kavamalę, kavinuką, mikserį, tosterį ir t.t., todėl 6 vietų kištukinių lizdų blokas Jums labai pravers, o jo instaliavimas nurodytame aukštyje sudarys galimybę su mažiausiom pastangom įjungti ir išjungti elektros prietaisus iš kištukinių lizdų.

Rekomenduojame naudoti lizdus, kurie turi apsaugines užuolaidėles nuo neatsargaus vaiko krapštymo, o lizdo apkrovos maksimali kintama srovė gali būti iki 16A, kas labai svarbu galvojant apie virtuvėje naudojamus elektros energijai imlius prietaisus: mikrobanginę krosnelę, arbatinuką, kavinuką, tosterį ir kt.

Atitinkamus kištukinių lizdų blokus rekomenduojame įsirengti ir tose vietose, kur numatoma galimybė prijungti daugiau buitinių prietaisų, pav., muzikinis centras, televizorius, vaizdo grotuvas ir kt. Jeigu toje vietoje jau įrengta tik viena potinkinio montažo dėžutė, dviviečiai kištukiniai lizdai leis geriau išnaudoti jos galimybes.

Vonioje ar kitose drėgnose patalpose yra poreikis turėti kištukinius lizdus skalbimo mašinai, barzdaskutei ar kitiems buitiniams aparatams prijungti. Tokiu atveju rekomenduojame įsirengti lizdus su nuotėkio srovės rele bei dangteliu.

Nuotėkio srovės relė yra jau integruota pačiame lizde, kuris instaliuojamas į įprastinę, potinkinę elektros instaliacijos montažine dėžutę. Dangtelis apsaugos nuo galimo tiesioginio vandens papuolimo į lizdą, o nuotėkio srovės relė automatiškai išjungs įtampą lizde, atsiradus mažiausiam 30mA nuotėkiui.

Elektros įrankius darbui kieme ar sode taip pat patariame jungti tik į lizdus apsaugotus nuotėkio srovės relėmis. Taip Jūs būsite apsaugotas nuo srovės smūgio, atsitiktinai sugedus elektros įrankiui. Privačiame name turėtų būti instaliuotas telefoninis ir kompiuterinis tinklas.
