Kas Yra Elektros Paskirstymo Skydas?

Elektros skydas yra būtinas prietaisas kiekvienuose namuose. Jo pagrindinė užduotis - paskirstyti į jį patenkančią elektros energiją keliems vartotojams. Taigi daugiabutyje pagrindinė elektros paskirstymo sistema gauna energiją iš transformatorinės ir paskirsto ją į įėjimus, aukštus, kur yra skirstomieji skydai, paskirstantys elektrą butams.

Šie du komponentai yra glaudžiai tarpusavyje susiję ir turėtų užtikrinti saugų, patikimą ir patvarų plaukų džiovintuvo, kompiuterių ir visų kitų elektros įrenginių veikimą. Saugus reiškia, kad nelaimės atveju skydas išgelbės jus nuo bėdų, užtikrindamas tinkamą apsaugą.

Visapusiškai apgalvotas, gerai suprojektuotas elektros skydas dažniausiai įrengiamas kur nors spintoje ir neatkreipia į save daug dėmesio. Pačio skirstomojo skydo dureles atidarote tik kelis kartus per metus, kad periodiškai patikrintumėte apsaugą nuo nuotėkio srovių ir išjungtumėte ar įjungtumėte atjungtą grupę, jei ji valdoma skirstomajame skydelyje esančiu jungikliu.

Tačiau neatidėliotinos situacijos nutinka ne kiekvieną dieną. Tai gali įvykti ne vieną kartą veikiant elektros sistemai, pavyzdžiui, jei rizikuojate naudoti nepatikimą elektros įrangą arba gyvenate sename būste su netinkamai prižiūrimomis elektros tiekimo linijomis.

Pagrindiniai Elektros Skydo Komponentai

Moduliniai Elektros Skydai

Moduliniai elektros skydai yra elektros energijos paskirstymo sistemos komponentai, kurie naudojami valdyti, apsaugoti ir kontroliuoti elektros tiekimą įvairiose vietose arba įrenginiuose. Šie yra tik keletas galimų modulinių elektros skydų elementų ir funkcijų:

• Pagrindinis jungiklis: Tai yra pagrindinis skydo jungiklis, leidžiantis visiems įrenginiams ar grandinėms valdyti elektros tiekimą.
• Automatinės saugos jungtys: Šios funkcijos apima įvairius apsaugos elementus, tokius kaip perdavimo saugos nuvažiavimo jungtys (angl. Ground Fault Circuit Interrupter, GFCI) ar perkrovos apsaugos nuvažiavimo jungtys (angl. Arc Fault Circuit Interrupter, AFCI).
• Skydo skyriai: Skydas gali būti suskirstytas į skirtingus skyrius ar zonas, kiekvienai jų priskiriant specifinius įrenginius ar elektros grandines.

Konkretūs skydo dizainas ir funkcijos priklauso nuo jo naudojimo scenarijaus, vietos reguliavimo ir vartotojo poreikių. Siekiant užtikrinti saugumą ir tinkamą elektros energijos paskirstymą, rekomenduojama konsultuotis su kvalifikuotais elektros inžinieriais ar specialistais.

Elektros skydas

Kirtikliai

Modulinis kirtiklis yra apsaugos įrenginys, kuris skirtas aptikti netinkamą elektros srovės padalijimą ar nuvažiavimą grandinėje. Jo pagrindinė funkcija yra apsaugoti nuo elektros smūgių ir užtikrinti žmonių saugumą, aptikdamas nutekėjimą elektros srovei į žemę ir tuoj pat nutraukdamas elektros tiekimą.

Moduliniai kirtikliai gali būti įdiegti tiek namuose, tiek komercinėse ar pramoninėse įstaigose, siekiant užtikrinti aukštą saugos lygį elektros įrenginiuose ir sistemose. Svarbu suprasti, kad šios apsaugos priemonės yra kritinės elektros saugumui, todėl jų naudojimas yra svarbus norint užtikrinti žmonių ir įrenginių saugumą nuo elektros pavojų.

Automatiniai Jungikliai

Automatiniai jungikliai MCCB (angl. Molded Case Circuit Breakers) yra elektros grandinių apsaugos įrenginiai, kurie naudojami valdyti ir apsaugoti elektros tiekimą nuo perkrovų, trumpojo jungimo ar kitų gedimų.

• Perkrovos apsauga: MCCB gali aptikti pernelyg didelę elektros srovės apkrovą, kuri gali sukelti perkrovą grandinėje.
• Trumpojo jungimo apsauga: Šie jungikliai gali aptikti trumpąjį jungimą, kai grandinėje atsiranda maža varža arba tiesioginė grandinės izoliacijos pažeidimas.
• Valdymo funkcijos: Automatiniai jungikliai gali būti valdomi rankiniu būdu, tačiau dauguma jų taip pat turi valdymo galimybę per išorinį signalą arba automatinį valdymą.

MCCB yra svarbus komponentas elektros paskirstymo sistemose, suteikiantis saugumą ir valdymo galimybes. Pasirinkus tinkamą MCCB modelį, galima užtikrinti elektros grandinių stabilumą ir apsaugą nuo galimų pavojų.

Viršįtampio Ribotuvai

Viršįtampio ribotuvas yra apsaugos įrenginys, kuris naudojamas apsaugoti elektros grandines nuo perkrovų ir viršįtampių.

• Viršįtampos apsauga: Viršįtampio ribotuvas yra skirtas apsaugoti elektros grandines nuo per didelių įtampų ar įtampos viršįtampių, kurie gali sukelti gedimus arba sugadinti įrenginius.
• Kintamasis ir nuolatinis įtampų apsauga: Kai kurie viršįtampio ribotuvai yra skirti apsaugoti nuo kintamosios įtampos viršijimų, tuo tarpu kiti yra skirti apsaugoti nuo nuolatinės įtampos viršijimų.
• Prijungimas ir montavimas: Viršįtampio ribotuvai dažnai būna integruoti į elektros skydus arba montuojami tiesiogiai į elektros grandinę.
• Automatinis ir rankinis išjungimas: Kai kurie viršįtampio ribotuvai gali turėti automatinį išjungimo mechanizmą, kuris įsijungia, kai įtampa viršija saugią ribą.

Viršįtampio ribotuvas yra svarbus elektros grandinių apsaugos įrenginys, kuris padeda išvengti gedimų ir pažeidimų dėl per didelės įtampos. Jis taip pat prisideda prie ilgesnio elektros įrenginių gyvavimo laiko ir saugesnio veikimo.

Kaip Pasirinkti Tinkamą Elektros Skydą?

Renkantis elektros skydą tiek naujai statomam pastatui, tiek renovuojamam objektui, svarbu priimti pagrįstą sprendimą. Nuo tinkamai pasirinkto skydelio priklauso ne tik elektros sistemos saugumas, bet ir bendra instaliacijos patikimumo bei priežiūros kokybė ateityje.

Rinkoje galima atrasti daugybę įvairių gamintojų siūlomų sprendimų, tačiau vienas iš labiausiai vertinamų profesionalų ir elektros instaliacijos specialistų pasirinkimų yra HAGER skydai. HAGER skydas dažnai pasirenkamas dėl savo pritaikomumo tiek buitiniuose, tiek komerciniuose ar pramoniniuose objektuose. HAGER - tai Vokietijos gamintojas, kuris daugiau kaip 60 metų specializuojasi elektros paskirstymo ir instaliacijos produktų gamybos srityje. HAGER siūlomi elektros skydai pasižymi aukšta kokybe, ilgaamžiškumu, kruopščiai apgalvotu dizainu bei lengvu montavimu.

Vienas didžiausių HAGER skydų pranašumų - tai modulinė struktūra. Tai reiškia, kad vartotojas gali pasirinkti tikslų modulių skaičių, kuris reikalingas konkrečiam objektui. Viena populiariausių HAGER produktų linijų yra Volta serija. Tai šiuolaikiški, estetiškai atrodančios konstrukcijos potinkiniai skydeliai, puikiai tinkantys tiek naujos statybos, tiek renovuojamiems objektams. HAGER potinkinis skydas iš Volta serijos leidžia lengvai integruoti ne tik automatinius jungiklius, bet ir kitus modulius - signalizacijos, išmaniosios sistemos, tinklo komponentus.

HAGER Volta serijos skydai yra įvairių dydžių ir talpų, todėl kiekvienas vartotojas gali rasti sprendimą, atsižvelgdamas į konkretaus objekto specifiką. Nesvarbu, ar tai būtų kompaktiškas butas, individualus namas ar didesnės komercinės patalpos, skydelio pasirinkimas priklauso nuo planuojamos instaliacijos sudėtingumo, modulių kiekio ir galimos sistemos plėtros.

HAGER Volta serijos skydų pavyzdžiai:

• HAGER VU12NE: Tai kompaktiškas modelis, skirtas mažiems objektams - butams, garažams ar pagalbinėms patalpoms. Jame telpa iki 12 modulių.
• HAGER VU24NE: Tai dviejų eilučių modelis, kuriame telpa iki 24 modulių. Tinka mažiems gyvenamiesiems namams ar butams su daugiau įrenginių.
• HAGER VU36NE: Tai vidutinės talpos skydas, dažnai pasirenkamas individualiems namams ar kotedžams.
• HAGER VU60NE: Tai didžiausios talpos modelis, skirtas sudėtingesnėms sistemoms - privačioms viloms, biurų pastatams ar smulkiems gamybiniams objektams.

Vienas iš pagrindinių HAGER skydų privalumų - paprastas montavimas. Kiekvienas modelis turi iš anksto pažymėtas vietas kabeliams įvesti, reguliuojamus laikiklius ir pakankamai vietos laidams paslėpti.

HAGER skydai - tai puikus pasirinkimas tiems, kurie ieško patikimos, ilgaamžės ir kokybiškos elektros instaliacijos sprendimų. Nesvarbu, ar tai būtų mažas, vidutinio dydžio ar didelės talpos skydas, visi šie produktai sukurti galvojant apie saugumą, patogumą ir patikimumą.

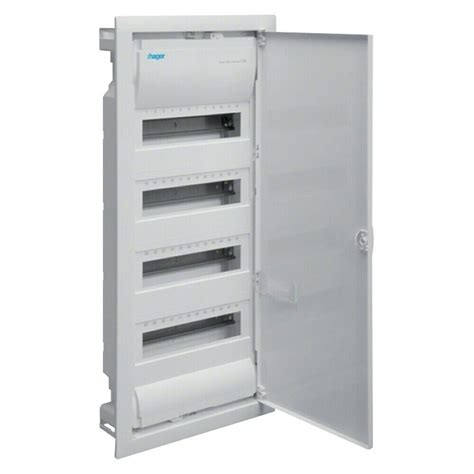

HAGER Volta skydas

Elektros Skydo Priežiūra ir Saugumas

Elektros skydelis (skydas ar skydinė) - tai savotiškas namų (buto, parduotuvės, biuro ar dirbtuvių) elektros paskirstymo centras. Į skydą ateina elektros įvadas, tada elektros energija iš įvado per srovėlaidžius ir automatinius išjungiklius yra išdalinama į atskirus objekto taškus. Kabeliais elektra iš skydo keliauja į kištukinius lizdus (rozetes), šviestuvus, vedinimo sistemas, katilus ir t.t.

Dabar įsivaizduokite, kad toks skydas užsidega. Jeigu pasiseka ir namai nesudega - jose elektros jau nebus. Bus reikalingas gana brangus remontas. Čia yra geriausias scenarijus. Gerai, kada kažkas tokį dalyką pastebi (užuodžia). Tačiau dažniausias variantas - gaisras su visomis pasekmėmis.

Pirmiausia aptarsime ką daryti, kad išvengti gaisro. Atsakymas yra labai paprastas. Reikia laiku (bent vieną kartą per 3 metus) atlikti viso elektros ūkio patikrą ir profilaktinius darbus. Tiesiog pakviečiate elektriką ir jis už nedidelį mokestį viską peržiūrės ir tinkamai aptarnaus.

Pagrindinės gedimų priežastys:

• Dingo kontaktas ten kur jis turi būti.
• Atsirado kontaktas ten kur jo neturi būti.
• Dulkės, voratinkliai ir kiti pašaliniai objektai - tai parazitinės varžos ir vėliau trumpo jungimo priežastis.
• Projektavimo ir montavimo klaidos.
• Oksidacija.
• Galvaninės poros.
• Vibracija.
• Automatinių išjungiklių gedimas.

Apibendrinant - elektros ūkį tiesiog reikia prižiūrėti. Aišku, dažniausiai niekas to nedaro. Visada yra prisilaikoma stereotipo, kad „… laikė 30 metų - ir dar atlaikys.”. Taip, gerai sumontuota elektros instaliacija tarnauja tikrai ilgai. Tačiau viskas turi savo resursą ir gaisrai atsitinka.
