Šiuolaikiniuose pastatuose, kurių atitvaros puikiai izoliuoja šilumą, patalpos natūraliai nesivėdina netgi per mikroplyšius. Todėl naujuose pastatuose mechaninio vėdinimo sistemos yra būtinos.
Bet kurios paskirties naujos statybos energiškai efektyviame pastate pagal statybos reglamentus būtina vėdinimo sistema su rekuperacija - šilumos grąžinimu. Tai racionalus reikalavimas, užtikrinantis oro kokybę ir mažinantis šilumos praradimus dėl vėdinimo, tuo pačiu šildymo poreikį.
Energiškai efektyvus arba A++ klasės pastatas tiesiogiai susijęs su vėdinimu ir rekuperacija. Toks pastatas yra sandarus ir gyventi jame be priverstinio vėdinimo - tas pats kaip įlįsti į užrištą plastikinį maišą. Patalpose deguonis greitai išeikvojamas, naujo nepatenka. Tai yra didelė renovacijos be mechaninės vėdinimo sistemos problema.
Niekam nesinori gyventi ar dirbti pastate, kuriame ilgiau pabuvus ima skaudėti galvą, ji svaigsta, apima mieguistumas. Tai ryškiausi šviežio oro trūkumo požymiai, liudijantys, kad patalpos nepakankamai vėdinamos.
„Naujuose pastatuose priverstinis arba mechaninis vėdinimas privalomas pagal Statybos reglamentus. Nors dažniau jis akcentuojamas dėl šilumos taupymo, o ne dėl sveikatai palankaus mikroklimato. Tačiau gerai tai, kad rekuperacinės vėdinimo sistemos šilumos taupymą lydi ir geresnė oro kokybė, visa tai teigiamai veikia žmonių sveikatą", - sako vėdinimo specialistas, tarptautinės vėdinimo įrangos kompanijos „Systemair" vadovas Lietuvoje Rosvaldas Gumuliauskas.
Rekuperatorius vienu metu veikia dviem kryptimis - patalpose esantį panaudotą orą ištraukia iš patalpų, tuo pačiu metu į patalpas įpučia šviežią orą iš lauko. Į patalpas tiekiamas oras keliaudamas per rekuperatoriuje esantį šilumokaitį yra pašildomas ar atvėsinamas (priklausomai nuo temperatūros poreikio). Rekuperatoriaus pagalba oras taip pat filtruojamas - sulaikomos nepageidaujamos kietosios dalelės, palaikomas geram mikroklimatui tinkamas oro drėgmės lygis.
Vėdinimo sistemos projektavimas
Vėdinimo sistemą projektuoja specialistai, apskaičiuodami reikiamus oro kiekius ir srautus. Pagrindiniai duomenys, kurie reikalingi ŠVOK (šildymo, vėdinimo, oro kondicionavimo) specialistui, rengiančiam vėdinimo projektą - patalpų paskirtis, veiklos pobūdis ir žmonių skaičius, pastato tūris, plotas, taip pat vertinama pastato padėtis, šiluminės, orinio sandarumo, architektūrinės ir konstrukcinės ypatybės, šilumos, drėgmės, teršalų išsiskyrimas bei kiti faktoriai.
Komercinės, gamybos, biurų paskirties pastatams taikomi kiti vėdinimo sistemos reikalavimai, projektuotojai turi atsižvelgti į patalpų paskirtį ir veiklos pobūdį jose, kitaip nei gyvenamosios patalpose skaičiuojami oro srautai, parenkami galingesni vėdinimo įrenginiai.
Ventiliacijos projekte patalpos suskirstomos į oro tiekimo ir šalinimo zonas. Šviežias oras visada turi būti tiekiamas į gyvenamąsias zonas (svetainė, darbo, vaikų kambariai, miegamieji). Iš šių zonų oras turi tekėti per pratekėjimo zonas (koridoriai, laiptinės, holai, tambūrai) į labiau užterštas, drėgnas zonas (virtuvė, vonia, WC), iš kurių oras yra pašalinamas.

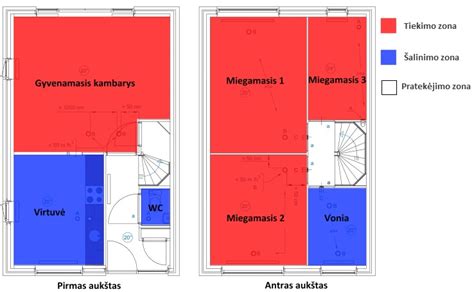

Oro tiekimo ir šalinimo zonos.
Pagrindiniai parametrai, charakterizuojantys rekuperatorių, yra šilumokaičio tipas, šilumos atgavimo efektyvumas, elektros energijos suvartojimas, triukšmo lygis.
Rekuperatorių tipai
Gyvenamosios paskirties patalpoms daugiausia naudojami rotaciniai arba plokšteliniai rekuperatoriai. Šilumos atgavimo požiūriu efektyvesni yra plokšteliniai rekuperatoriai, tačiau jie gali turėti problemų dėl užšalimo. Plokštelinio tipo rekuperatoriai su ledo atitirpinimu ir kondensato nuvedimu daugiau naudojami dideliuose pramoniniuose, gamybos objektuose.
Rotaciniai rekuperatoriai neišsausina patalpų oro, juose nesimaišo išmetamo ir tiekiamo oro srautai. Projektinis Systemair rotacinių rekuperatorių efektyvumas yra 85 proc., jie veikia esant iki -20 laipsnių C lauko oro temperatūrai. Nereikalingas kondensato nuvedimas, apsauga nuo užšalimo žiemą. Vasarą vyksta priešingas procesas: šiltą lauko orą vėsina vėsesnis išmetamas oras, o šiluma lieka lauke.

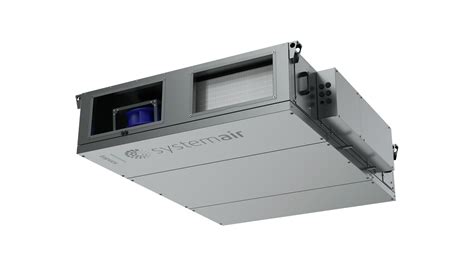

Rotacinis palubinis Systemair Save VSR rekuperatorius ir šilumokaičio schema bei veikimo principas.
Visi Systemair rekuperaciniai įrenginiai valdomi automatiškai. Buitiniams rekuperatoriams dažniausiai naudojama patogi SAVE Touch Auto valdymo plokštė su daug funkcijų, kurios reguliuoja oro srautą pagal anglies dvideginio duomenis, drėgmę, laiką ir t.t. Įspėjamieji simboliai rodo galimus gedimus ir siunčia signalą, jei ką nors reikia taisyti.
Triukšmo lygis, kurį skleidžia vėdinimo sistema, gyvenamosiose patalpose turi siekti ne daugiau kaip 40 dBA dieną ir 30 dbA naktį.
Rekuperatoriaus montavimas
Rekuperatoriaus galingumas namui ar butui supaprastintai gali būti apskaičiuojamas pagal formulę: A (kv.m) x h (m) x 0,7 (1/h), kur A- patalpos plotas, h- aukštis. Tačiau tai supaprastintas variantas, kaip minėjome, projektuotojai atsižvelgia į daugiau faktorių, svarbiausi yra veiklos pobūdis ir žmonių skaičius.
Vėdinimo įrenginį rekomenduojama montuoti atskiroje patalpoje ant lygaus ir kieto paviršiaus su vibroizoliacine tarpine. Rekomenduojama ortakius prie vėdinimo įrenginio jungti per elastinę jungtį.
Oras į patalpas paduodamas padavimo difuzorių-plafonų pagalba. Šių difuzorių dydis ir išpučiamo oro kiekis bei temperatūra parenkami taip, kad žmonių buvimo zonoje oro greitis neviršytų 0,15-0,2 m/s. Iš patalpos oras ištraukiamas per oro ištraukimo difuzorius.
Prie rekuperacijos įrenginio turi būti numatytas priėjimas, reikalingas aptarnavimui ir gedimams šalinti. Prieš įrenginio aptarnavimo skydą turi būti paliktas ne mažesnis kaip 60 cm tarpas.
Ortakiai ventiliacijai
Vėdinimo sistemoms skirti ortakiai gaminami iš cinkuoto arba nerūdijančio plieno, aliuminio, plastiko. Ortakiai gali būti lankstūs arba nesilankstantys, tiesūs. Jų forma gali būti apvali, stačiakampė arba ovalo. Individualiuose namuose ir butuose dažniausiai naudojami lankstūs gofruoti PVC arba cinkuoto plieno skardos apvalūs (gali būti ovalūs arba keturkampiai) ortakiai.
Cinkuoto plieno skardos ortakiai palubėje.
Skardiniai ortakiai vertinami dėl mažesnių oro slėgio nuostolių, tai savo ruožtu generuoja didesnius oro srautus ir mažesnes energijos sąnaudas. Tačiau jiems pravesti reikia daugiau vietos.
Lanksčiuose ortakiuose būna didesnis oro pasipriešinimas, todėl reikalingas rekuperatoriaus galios rezervas, lankstūs ortakiai užima mažiau vietos. Projektuotojai tokias detales įvertina ir parenka tinkamus sprendimus.
Ortakiai tvirtinami su montavimo juostomis iš nerūdijančio plieno arba specialiais laikikliais ar sąvaržomis. Horizontalių ir vertikalių ortakių tvirtinimo taškai prie statybinių konstrukcijų daromi kas 3 - 4 metrai.
Pramoninis vėdinimas
Šiuolaikiniuose pramonės objektuose, biuruose, sandėliuose vėdinimas paprastai projektuojamas su šilumogrąža. Ar reikalinga šilumogrąža, priklauso nuo užsakovo ir vykdomos veiklos, nes pramoninės rekuperacinės sistemos reikalauja gana didelių investicijų, bet sumažina eksploatacines sąnaudas.
Gamybos ir administracinių patalpų vėdinimui įrengiamos daug galingesnės sistemos nei gyvenamosios paskirties pastatuose. Vėdinimo intensyvumą apibrėžia procesai, vykstantys patalpose: šlapi ar sausi, teršalų, šilumos, drėgmės išsiskyrimai ir pan.
Pramoniniams, visuomeniniams objektams „Systemair" turi naujos kartos Topvex vėdinimo įrenginius su priešpriešinio srauto ar rotaciniais šilumokaičiais, kurie pasižymi didesniu efektyvumu, paprastai montuojami bei valdomi.
Naujos kartos Systemair Topvex vėdinimo įrenginiai pritaikomi dar platesniems poreikiams.
Pramoninėms ir sandėliavimo patalpoms tinka „Systemair" rotaciniai rekuperatoriai Geniox. Jieyra suprojektuoti kaip modulinis vėdinimo įrenginys, gali būti 14-os dydžių, generuojančių iki 70 000 kub.m /h (19 kub. m /s) oro srautą.
Dažniausios klaidos projektuojant ir įrengiant komercinių patalpų vėdinimo sistemas
- Vėdinimo sistemos projektavimas remiantis vien tik bendru plotu ir norminiais m³/h žmogui, pernelyg mažai dėmesio skiriant realiam patalpų naudojimui.
- Vėdinimo įranga ir ortakiai parenkami taip, kad „tilptų“ į architektūrinę erdvę, o ne taip, kaip reikia aerodinamiškai.
- Sistema niekada normaliai nesubalansuota.
- Vėdinimo sistemos našumas nėra pritaikytas prie realaus naudojimo - patalpų užimtumo, darbo laiko, taršos ir pan.
- Nėra reguliarios vėdinimo sistemos priežiūros.
- Vėdinimo įranga veikia pilna eiga visą darbo laiką (ar net 24/7), nepaisant realių srautų ir apkrovų.
Šiuolaikinės vėdinimo sistemos komercinėse patalpose turėtų vėdinti pagal realų poreikį. Moderni vėdinimo įranga ir automatikos sprendimai leidžia visa tai realizuoti praktiškai bet kokio dydžio objekte.
Komercinėse patalpose vėdinimas tiesiogiai veikia darbuotojų sveikatą, klientų savijautą ir energijos sąnaudas. Sandarūs, intensyviai naudojami pastatai be tinkamai suprojektuotų ir prižiūrimų vėdinimo sistemų patiria tiek oro kokybės problemas, tiek didesnes sąskaitas už energiją.
Siekiant maksimalios naudos iš vėdinimo sistemos, reikia kokybiškai suprojektuoti ir suplanuoti efektyvią vėdinimo sistemą. Projektuojant būtina atkreipti dėmesį į nominalią oro apykaitą ir oro paskirstymą, pastato suskirstymą į oro tiekimo ir šalinamo oro zonas, oro paėmimo-pratekėjimo-išmetimo angų suplanavimą, ortakių parinkimą, oro filtracijos lygio nustatymą, šiluminę ortakių sistemos izoliaciją, nemokamą vėsinimą vasarą, tinkamiausią rekuperatorių.
Gyvenamojo pastato, buto patalpų oro kiekio projektinės reikšmės
| Kategorija | Šalinamo oro kiekis, l/s patalpai | Tiekiamo lauko oro kiekis, l/s 1 m2 grindų ploto |
|---|---|---|
| Virtuvė | A15 | 0,38 |
| Vonia, tualetas | 12 | - |
| Gyvenamosios patalpos | - | A15 |
| B10 | 0,28 | |
| C7 | 0,22 |
Mikroklimato ir oro kokybės parametrų palaikymo tikslumas nustatomas pagal aplinkos kokybės patalpoje kategoriją, kuri gali būti aukšta (A), vidutinė (B) arba pakankama (C). Šios kategorijos gali skirtis šiltuoju ir šaltuoju metų laiku.
Komfortinės poilsio ir lengvo darbo sąlygos
| Metų periodas | Oro temperatūra, ˚C | Santykinė drėgmė, % | Oro greitis, m/s |
|---|---|---|---|
| Šaltasis | 22+-24 | 40-60 | Iki 0,15 |
| Šiltasis | 24,5+-1,5 | 40-60 | Iki 0,25 |
