Elektros Instaliacijos Įrengimo Taisyklės Patalpose

Elektros instaliacijos įrengimas - tai vienas iš pagrindinių darbų, atliekamų tiek statant naujus pastatus, tiek atliekant esamų patalpų renovaciją. Tai procesas, apimantis elektros laidų, jungiklių, lizdų, šviestuvų ir kitų elektros įrenginių montavimą bei pajungimą. Tinkamai įrengta elektros instaliacija yra būtina, norint užtikrinti saugumą, efektyvumą ir ilgalaikį elektros sistemos veikimą.

Projektavimo Etapas

Pirmasis elektros instaliacijos įrengimo etapas - planavimas ir projektavimas. Šiame etape svarbu nustatyti, kiek ir kokių elektros taškų (lizdų, jungiklių, šviestuvų) reikės skirtingose patalpose. Kiekvienas pastatas turi skirtingus poreikius, priklausomai nuo jo paskirties, pavyzdžiui, gyvenamuosiuose namuose reikalingi apšvietimo sprendimai, buitinės technikos pajungimas, o komerciniuose pastatuose gali būti būtina įrengti sudėtingesnes sistemas, tokias kaip serverių kambariai, signalizacija ar apsaugos sistemos.

Projektuojant instaliaciją, būtina atsižvelgti į elektros apkrovų paskirstymą, laidų tipą, saugiklių galią ir įžeminimo sistemas. Tinkamai suplanuota instaliacija užtikrina, kad visi prietaisai veiks efektyviai ir nebus perkrovų ar trumpojo jungimo rizikos.

Projektas, ar bent planas, būtinas dar prieš pradedant elektros instaliacijos darbus. Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt.

Vidaus elektros instaliacijos projektas rengiamas turint interjero planą, tik taip galima patogiai ir reikiamose vietose numatyti rozetes, jungiklius, perjungiklius. Dar kokybiškiau elektros instaliacija bus atlikta, jei parengiamas ne vienas elektros projektas. Tai gali būti elektrotechninė dalis, kurią sudaro elektros įvadai, apšvietimas, žaibosauga ir kt. Labai svarbi elektros projekto dalis yra skirstomojo skydelio planas ir jo sukomplektavimas, apsaugos sistemos skydas.

Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius jungiklius ir srovės nuotėkio reles. Priklausomai nuo prietaisų išdėstymo ir galios, keičiasi saugiklių ir laidų parametrai, instaliacijos schema.

Laidų Tiesimas

Pagrindinis elektros instaliacijos įrengimo etapas - laidų tiesimas. Laidai turi būti klojami specialiuose kanaluose, vamzdeliuose arba tiesiogiai sienose, grindyse ar lubose. Svarbu, kad laidai būtų tvarkingai išvedžioti ir izoliuoti, kad būtų išvengta elektros nuotėkio ar trumpojo jungimo. Taip pat būtina užtikrinti, kad laidai būtų pakankamo skerspjūvio, atitinkančio numatomas elektros apkrovas.

Elektros instaliacijai dažniausiai naudojami variniai arba aliumininiai laidai. Variniai laidai pasižymi geresniu laidumu ir ilgaamžiškumu, todėl jie dažniau naudojami šiuolaikinėse instaliacijose. Be to, laidai turi būti tinkamai apsaugoti nuo drėgmės, mechaninių pažeidimų ir kitų neigiamų veiksnių, ypač tose vietose, kur yra padidėjusi drėgmė, pvz., vonios kambariuose ar virtuvėse.

Pagrindinius kabelius patogiausia tiesti po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus.

Kabelių degumo klasės

Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3.

Informacija, kurią galima sužinoti iš kabelio ženklinimo simbolių:

• Didžiosios raidės:
  • Aca - minimaliai reaguoja į ugnį.
  • Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
  • Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
  • Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
  • Eca - nepalaikantis degimo.
  • Fca - palaikantis degimą arba bandymai neatlikti.
• Mažosios raidės:
  • s (angl. smoke) - dūmų išskyrimas:
    • s1 - mažas dūmų išskyrimas.
    • s2 - vidutinis dūmų išskyrimas.
    • s3 - nė viena iš aukščiau paminėtų verčių.
  • d (angl. droplets) - liepsnojančių dalelių ir lašelių išsiskyrimas:
    • d0 - degių lašelių ar dalelių nėra.
    • d1 - degių lašelių ar dalelių, kurios degtų ilgiau nei 10 sek., nėra.
    • d2 - nė viena iš aukščiau paminėtų verčių.
  • a (angl. acidity) - išskiriamų dujų rūgštingumas:
    • a1 - laidis <2,5 µS/mm ir pH >4,3
    • a2 - laidis <10 µS/mm ir pH >4,3
    • a3 - nė viena iš aukščiau paminėtų verčių.

Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojama atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro. Dėl to behalogeniniai kabeliai, degant, neišskiria tirštų dūmų ir rūgšties - sudegus lieka tik milteliai, o dūmų labai nedaug (Dca-Cca-Bca klasės).

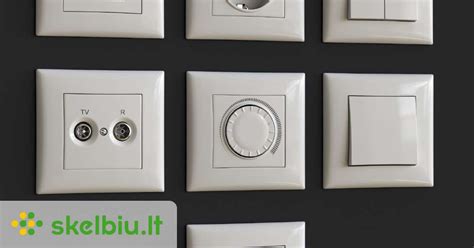

Jungiklių, Lizdų ir Šviestuvų Montavimas

Kitas svarbus etapas - jungiklių, elektros lizdų ir šviestuvų montavimas. Elektros lizdai ir jungikliai turi būti įrengti pagal naudotojų poreikius ir ergonomikos taisykles. Pavyzdžiui, jungikliai dažniausiai montuojami 90-120 cm aukštyje nuo grindų, kad juos būtų patogu naudoti. Lizdai turi būti išdėstyti patogiose vietose, atsižvelgiant į buitinės technikos ir kitų elektros prietaisų poreikius. Virtuvėse, kur naudojami daug prietaisų, lizdų kiekis turi būti atitinkamai didesnis.

Šviestuvai montuojami pagal apšvietimo projektą, kuris gali apimti tiek pagrindinį, tiek papildomą ar dekoratyvinį apšvietimą. Tinkamas apšvietimas yra ne tik estetiškas, bet ir funkcionalus, užtikrinantis gerą matomumą ir jaukumą patalpose.

Saugumas

Vienas iš svarbiausių elektros instaliacijos aspektų yra saugumas. Visi elektros prietaisai turi būti tinkamai įžeminti, o elektros grandinės apsaugotos saugikliais ar automatinias jungikliais, kurie apsaugo nuo perkrovų ir trumpojo jungimo. Taip pat labai svarbu įrengti nuotėkio srovės relę, ypač ten, kur yra vandens, pavyzdžiui, vonios kambariuose ir virtuvėse. Tai apsaugo nuo pavojingo elektros nuotėkio, kuris gali sukelti elektros smūgį.

Taip pat skirstomajame skydelyje rekomenduojama sumontuoti vienfazes ir trifazes nuotėkio reles, skirtas apsaugai nuo elektros srovės drėgnose patalpose. Šiose patalpose esantys elektros prietaisai turi būti maitinami per nuotėkio relę. Srovės nuotėkio relės gali būti keturių ar dviejų modulių. Trifazė nuotėkio relė gali aptarnauti keletą įrenginių.

Elektros instaliacijos reikalavimai vonios ir dušo patalpose

Elektros įrenginių parinkimo ir žmonių saugos požiūriu vonios ir dušo patalpose pagal IEC 60364-701 standartą nustatytos keturios zonos. Vonios ir dušo patalpose, išskyrus 0 zoną, saugia įtampa yra laikoma ne aukštesnė kaip 25 V įtampa kintamosios srovės atveju ir 60 V įtampa nuolatinės srovės atveju.

Vonios ir dušo patalpose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).

Visos vonios ir dušo patalpose esančios pasiekiamos elektros įrenginių pasyviosios dalys ir pašalinės laidžiosios dalys turi būti prijungtos prie potencialą suvienodinančio laidininko, sujungto su įžemintuvu.

Vietinę potencialų suvienodinimo sistemą draudžiama sujungti su žeme per elektros įrenginių pasyviąsias dalis ir per pašalines laidžiąsias dalis.

Patikra ir Testavimas

Pabaigus instaliacijos darbus, atliekamas sistemos testavimas, kad būtų įsitikinta, jog visos elektros grandinės veikia tinkamai. Elektrikai turi patikrinti, ar nėra elektros nuotėkio, ar visos jungtys yra saugios, ir ar sistema atitinka visus reikiamus saugumo standartus.

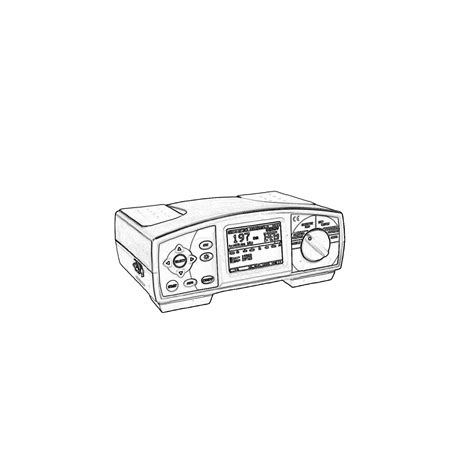

Atlikus visus elektros instaliacijos darbus yra privaloma atlikti varžų matavimus.

Elektros linijų ir instaliacijos įrengimo taisyklės

2011 m. gruodžio 20 d. Nr. Lietuvos Respublikos energetikos ministro įsakymu patvirtintos elektros linijų ir instaliacijos įrengimo taisyklės reglamentuoja elektros instaliacijos įrengimo reikalavimus. Šios taisyklės yra privalomos elektros energijos gamintojams, perdavimo ir skirstomųjų tinklų operatoriams, elektros energijos vartotojams, įrengiantiems naujus, rekonstruojantiems arba kapitališkai remontuojantiems elektros įrenginius.

Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus ir patalpų interjerui keliamus architektūrinius reikalavimus.

Statinių (pastatų ir patalpų) požymiai ir techniniai rodikliai

Elektros laidų ir kabelių klasė turi atitikti statinio, statinio gaisrinio skyriaus atsparumo ugniai laipsnį.
