Elektros instaliacija naujame name - vienas svarbiausių darbų statybos procese. Mediniuose namuose elektros instaliacija reikalauja ypatingo dėmesio, nes medis yra degi medžiaga. Prieš pradedant elektros instaliaciją naujame name, būtina tinkamai suplanuoti darbus.
Šiame straipsnyje aptarsime svarbius aspektus, susijusius su elektros instaliacijos įrengimu ir pridavimu, įskaitant leidimus, reikalavimus ir rekomendacijas.
Elektros instaliacijos planavimas ir projektavimas
Pirmiausia nuspręskite, kur bus išdėstyti pagrindiniai prietaisai, jungikliai ir lizdai. Planuojant darbus, svarbu atsižvelgti į namo energijos poreikius. Jei planuojate naudoti galingus prietaisus, pasirūpinkite atskiromis linijomis kiekvienam iš jų.
Prieš pradedant įrengti vidaus elektros tinklą, būtina atlikti išsamų projektavimą ir planavimą. Tai apima:
- Apkrovos apskaičiavimą: Būtina apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.
- Kištukinių lizdų ir jungiklių išdėstymo planavimą: Reikia numatyti patogiausias vietas kištukiniams lizdams (rozetėms) ir jungikliams. Taip pat reikia numatyti papildomus sujungimus ir vietas, technines galimybes, parinkti atitinkamus sujungimo ir komutavimo elementus.
- Saugos priemonių numatymą: Elektros instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr.
Medžiagų pasirinkimas
Mediniuose namuose svarbu naudoti tik kokybiškas ir sertifikuotas medžiagas. Elektros kabeliai turi būti atsparūs temperatūros pokyčiams ir gerai izoliuoti. Mediniame name rekomenduojama naudoti metalinius vamzdžius laidams ir ugniai atsparias instaliacines dėžutes.
Kabelių ir laidų reikalavimai
Reikalavimai elektros kabeliams ir laidams mediniame name nesiskiria nuo reikalavimų elektros instaliacijai vienbučiuose ir dvibučiuose namuose, mažiausia elektros kabelių ir laidų degumo klasė - Eca. Nuo 2017 metų birželio 1 d.
Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52 „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m.
Gaisrinės saugos reikalavimai
Įrengiant elektros instaliaciją, ypač mediniame name, būtina atsižvelgti į gaisrinės saugos reikalavimus. Energetikos ministerija primena, kad elektros linijų ir instaliacijos įrengimo taisyklių, 24 punkte nurodoma, kad laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas.
Gaisrinės saugos inžinerinių sistemų (stacionariosios gaisrų gesinimo sistemos, gaisro aptikimo ir signalizavimo sistemos, perspėjimo apie gaisrą ir evakavimo(-si) valdymo sistemos, statinio vidaus gaisrinio vandentiekio sistemos, lauko gaisrinio vandentiekio sistemos, dūmų ir šilumos valdymo sistemos), ugniagesių liftų ir kt. kabeliai turi būti apsaugoti nuo gaisro ir mechaninio pažeidimo. Tokių sistemų kabeliai nuo tiesioginio ugnies poveikio turi būti apsaugoti ne mažesnio kaip EI 60 atsparumo ugniai atitvarinėmis konstrukcijomis arba tam tikslui naudojami specialūs ugniai atsparūs kabeliai, kurie užtikrintų tokių sistemų darbą ne trumpiau kaip 60 min.
Elektros instaliacijos montavimas
Elektros instaliacijos montavimas pradedamas nuo laidų išvedžiojimo pagal iš anksto paruoštą planą. Kabeliai turi būti išdėstyti taip, kad juos būtų lengva pasiekti techninei priežiūrai ar remontui. Montuojant instaliacines dėžutes, įsitikinkite, kad jos yra tinkamai pritvirtintos prie sienų ar kitų paviršių.
Lizdai ir jungikliai turi būti sumontuoti tiksliai, jų aukštis ir išdėstymas turi atitikti planą. Pagrindinis elektros skydelis turi būti sumontuotas lengvai pasiekiamoje vietoje. Jame turi būti įrengti automatiniai jungikliai ir srovės nuotėkio relės.
Baigus montavimo darbus, atliekamas sistemos testavimas. Patikrinkite, ar visi komponentai veikia tinkamai. Tik atlikus pilną patikrą, sistema gali būti naudojama.
Įžeminimas ir apsauga nuo gaisro
Elektros instaliacija naujame name turi atitikti visus saugos standartus. Tinkamas įžeminimas yra būtinas. Mediniuose namuose labai svarbu sumažinti gaisro riziką. Kabeliai turi būti įrengti metaliniuose vamzdžiuose arba specialiose ugniai atspariose instaliacinėse dėžutėse.
Drėgnose patalpose, tokiose kaip vonios kambarys ar virtuvė, būtina naudoti drėgmei atsparias rozetes ir jungiklius su IP apsaugos klase. Visus darbus reikia atlikti išjungus elektros tiekimą. Montuojant ar taisant, būtina naudoti tinkamus įrankius ir laikytis darbo saugos reikalavimų.
Dažniausios klaidos ir kaip jų išvengti
Elektros instaliacijos procese dažnai pasitaiko klaidų, kurios gali kelti pavojų ar sukelti ilgalaikių problemų. Viena iš dažniausių klaidų - netinkamas kabelių išdėstymas. Laidai turi būti įrengiami tiesiais keliais, laikantis aiškaus plano.
Dar viena klaida - netinkamas įžeminimo įrengimas. Be tinkamo įžeminimo prietaisai gali sugesti, o vartotojai - patirti elektros smūgį. Mediniuose namuose dažnai ignoruojamos papildomos apsaugos priemonės nuo gaisro. Nepakankamai izoliuoti laidai arba dėžučių naudojimas be ugniai atsparios apsaugos yra dažna klaida.
Nepatikrinti elektros tinklo po montavimo yra dar viena problema. Baigus darbus būtina atlikti visos sistemos testavimą.
Kiekvienos šių klaidų galima išvengti, jei dirbama atidžiai, laikantis plano ir saugos standartų. Jei kyla abejonių dėl tinkamo montavimo, geriausia kreiptis į profesionalus.
statau namą pats daržininkuose. 6 dalis. elektros instaliacija
Elektros energijos kaupimo sistemos (EEK)
Dalis gaminamos elektros energijos pertekliaus gali būti kaupiama elektros energijos kaupiklyje (EEK) ir sunaudojama vakare. EEK sistema įgalina sumažinti į ESO skirstomąjį tinklą generuojamą galią. Didinamas gaminančio vartotojo (GV) energetinis autonomiškumas (angl. self-sufficiency). Pvz. Namų ūkis su 5000 kWh el. energijos vartojimu per metus įsirengęs 10 kWp saulės elektrinę vidutiniškai pajėgus suvartoti iki 35 % dienos metu gaminamos el. energijos.
Jei namuose yra įrengta saulės elektrinė, tikslinga įvertinti esamos saulės elektrinės keitiklio (angl. inverter) technines galimybes prijungti suderinamą energijos kaupiklį.
Gamintojo nurodyta EEK talpa kWh yra idealus skaičius, naudingas palyginti rinkoje esančias EEK sistemas. Atkreiptinas dėmesys, kad visos EEK sistemos gali turėti skirtingą vadinamąjį iškrovos gylį (Angl. Deph of charge DoD) arba panaudojamą energijos kiekį (Angl. Usable energy).
Žemiau pateikiamos Vokietijos HTW Berlin universiteto parengtos EEK talpos parinkimo rekomendacijos namų ūkiui. Pvz. namų ūkiui vartojančiam per metus 5000 kWh el.
Jei vartotojo tikslas įsirengti EEK kaip rezervinį energijos maitinimo šaltinį, talpa turi būti parenkama atsižvelgiant į norimos autonomijos poreikį. T.y kiek valandų EEK sistema gali tiekti energiją pvz.
Namų ūkiams, kurie neturi didelės galios elektros įrenginių (pvz. elektromobilių krovikliai, momentiniai elektriniai vandens šildytuvai) pakanka 0,5 kW/ kWh galios EEK sistemos (Pvz.
Aukščiau pateiktos rekomendacijos galioja tais atvejais, kai EEK sistema siekiama padidinti namų ūkio energetinį autonomiškumą. Rinkoje paplitusios EEK sistemos naudojančios AC (kintamosios srovės) sistemos arba DC (nuolatinės srovės) sistemos topologiją. Skirtingų topologijų sistemos turi skirtingus energijos konvertavimo nuostolius. EEK sistemos su DC (nuolatinės srovės) tipo topologija dažnu atveju turi mažesnius energijos konvertavimo nuostolius nei AC (kintarmosios srovės) sistema. Skirtingų gamintojų EEK nuostoliai gali ženkliai skirtis.
| EEK sistemos tipas | Talpa | Metiniai energijos nuostoliai |
|---|---|---|
| Vidutinio efektyvumo | 9,3 kWh | [Duomenys] |
| Didelio efektyvumo | 11.5 kWh | [Duomenys] |
Iš aukščiau pateiktų pavyzdžių matome, kad EEK sistemos efektyvumas turi ženklią įtaką metiniams energijos nuostoliams. Visos sistemos svoris gali tūrėti įtakos renkantis EEK montavimo vietą. Pvz. Įrengiant EEK sistemą būtina atkreipti dėmesį į darbinę sistemos temperatūra (Angl. Operating temperature). Pvz. Vadovaujantis aukščiau pateiktu pavyzdžiu, A gamintojo sistema turi būti įrengiama šildomose ir vasarą gerai ventiliuojamose patalpose.
Rinkoje paplitę su tinklu veikiantys (Angl. Su tinklu veikiantys keitikliai neveikia sutrikus elektros energijos tiekimui iš ESO tinklo. Ribotas skaičius energijos kaupiklių modelių, kurie suderinami su keitikliu. Be tinklo veikiantys (Angl.
Autonominės sistemos EEK visada turi būti laikomas įkrautas ir panaudojamas tik esant energijos tiekimo sutrikimams ESO tinkle. Tokia sistema neatneša kitų papildomų naudų aprašo (didinamas energetinis autonomiškumas namų ūkyje). Vartotojui gali pakakti elektros energijos dingimo atveju autonomiškai užmaitinti tik svarbius būsto ar namo prietaisus tokius kaip šaldytuvas, elektrinė viryklė ar vandens siurblys.
Brangiausias sprendimas (be tinklo „Off grid“ veikiantis keitiklis brangesnis 30 -40 proc. Sprendimas neapsaugo nuo trumpo el. Trifazė EEK sistema turi ribotą galią tiekti energiją vienfaziams įrenginiams. Pvz.
Dalis rinkoje esančių sprendimų geba svarbaus prietaiso maitinimą perjungti nuo ESO tinklo per 0,02 sekundes (Angl. Min. Transfer Time on-grid to off-grid). Tokia sistema apsaugos svarbius prietaisus nuo trumpo (1-5 sec.) el. Dažnu atveju trifazė EEK sistema pvz. su 6 kW galios keitikliu gali užmaitinti tik vienfazius svarbius prietaisus ir ribota galia (pvz. nedaugiau 2 ar 3 kW). Toks sprendimas netinkamas, jei planuojama užmaitinti pvz.

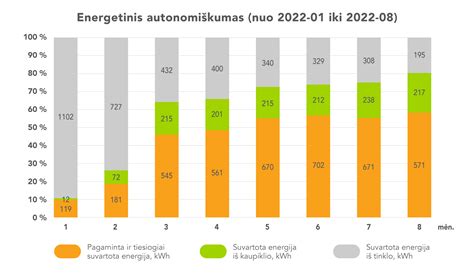

Žemiau pateikti duomenys individualaus namo, kuris turi įsirengęs 8 kWp saulės elektrinę ir 10 kWh elektros energijos kaupiklį. Konkrečiu pavyzdžiu tokios talpos kaupiklio realiai panaudojama talpa yra apie 9 kWh (90 proc.). Atkreiptinas dėmesys, kad šis namų ūkis geba efektyviai sunaudoti ženklią dalį dienos metu gaminamos elektros energijos. Gegužės - rugpjūčio mėn. sunaudojama virš 50 proc.
Dienos metu nuo 9:00 val. EEK yra įkraunamas (žalia linija) gaminama saulės elektrinės elektros energija. Vakare, nuo 19:00 val. esant mažai generacijai, kaupiklyje sukaupta elektros energija yra tiekiama namo vidaus tinklui (žalias plotas).
Vartotojas tiesiogiai suvartoja apie 30-35 % gaminamos elektros energijos kovo - rugpjūčio mėnesiais. Elektros energijos kaupiklis Kovo - Rugpjūčio mėnesiais įgalina papildomai 10 proc. Atkreiptinas dėmesys, kad vartotojas kaupiklį naudoją energetiniam autonomiškumui didinti. Kaupiklis pilnai iškraunamas vakare/naktį.
