Elektros Įtampa Daugiabutyje: Standartai, Saugumas Ir Atnaujinimas

Elektros instaliacija bute - svarbus aspektas užtikrinant saugumą ir patogumą. Netinkamai įrengta instaliacija gali sukelti gaisro pavojų ar sugadinti prietaisus. Elektros montavimas daugiabutyje reikalauja kruopštaus planavimo. Dažnai būtina atnaujinti senas sistemas, kurios nebeatitinka šiuolaikinių standartų.

Senos Elektros Instaliacijos Pavojai

Senos elektros instaliacijos yra dažna problemų ir pavojų priežastis. Daugiabučiuose vis dar naudojami aliuminio laidai, kurie neatitinka šiuolaikinių reikalavimų. Pavojų ženklai - kibirkščiavimas, traškėjimas, aprūkę ar perkaitę elektros lizdai.

Jeigu pastebite senos instaliacijos pavojų požymius ar abejojate savo elektros tinklo saugumu, nepalikite to likimo valiai. Kreipkitės į mus, kad profesionalai įvertintų jūsų instaliaciją ir pateiktų sprendimus, atitinkančius šiuolaikinius standartus. Telefonas +370 677 98886. El. Mus rasite Liepų g.

Elektros Apkrovos ir Instaliacijos Atnaujinimas

Elektros montavimas daugiabutyje reikalauja atsižvelgti į elektros apkrovas. Šiuolaikiniai prietaisai, tokie kaip skalbyklės, indaplovės ir kondicionieriai, reikalauja didesnės galios. Jeigu elektros instaliacija yra senesnė nei 30 metų, ją būtina keisti.

Komponentai ir Saugumo Užtikrinimas

Kokybiška elektros instaliacija bute priklauso nuo tinkamų komponentų. Vienas svarbiausių elementų - laidai. Senesniuose daugiabučiuose naudojami aliuminio laidai turi būti pakeisti į varinius.

Elektros skydelis - centrinė instaliacijos dalis. Jame turi būti įrengti modernūs automatiniai jungikliai ir srovės nuotėkio relės. Srovės nuotėkio relė - būtina šiuolaikinei instaliacijai. Ji apsaugo nuo elektros nuotėkio, kuris gali kelti pavojų žmonių gyvybei. Kokybiški lizdai ir jungikliai taip pat svarbūs. Jie turi atitikti galingumą, reikalingą naudojamiems prietaisams.

Planavimas ir Atsargumo Priemonės

Tinkamas planavimas - būtina elektros instaliacijos dalis. Pirmiausia reikia nuspręsti, kur bus išdėstyti prietaisai. Galingi prietaisai, tokie kaip skalbyklės ar orkaitės, reikalauja atskirų elektros linijų. Tai apsaugo nuo tinklo perkrovų ir užtikrina stabilų jų veikimą.

Virtuvė ir vonios kambarys - vietos, kur reikia papildomo saugumo. Šiose patalpose rekomenduojama naudoti drėgmei atsparias rozetes ir jungiklius. Bendra taisyklė - visada planuoti su atsarga. Didesnis rozečių skaičius leidžia išvengti prailgintuvų, kurie gali būti nepatikimi.

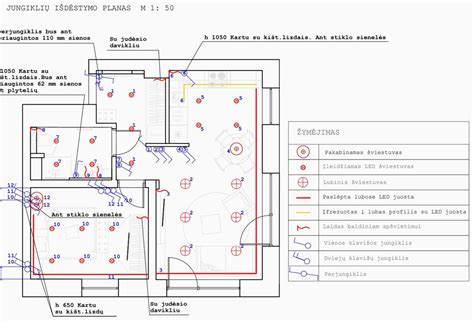

Elektros instaliacijos schema

Elektros instaliacijos įrengimas arba atnaujinimas prasideda nuo kruopštaus kištukinių lizdų, jungiklių ir apšvietimo taškų skaičiaus ir vietos planavimo. Gerai, kad projektą parengtų kvalifikuotas elektrikas, nes tada būsite tikri, kad instaliacija veiks tinkamai.

Kai nustatysite taškų skaičių ir vietą, projektuotojas nubraižys kabelių trasas, būsto elektros instaliacijos schemą, suplanuos paskirstymo skydą ir atliks reikiamus techninius skaičiavimus.

Įrengimo Etapai

Elektros instaliacijos įrengimas bute turi būti atliekamas etapais. Pirmiausia išvedžiojami laidai. Jie turi būti išdėstyti taip, kad būtų lengvai prieinami remontui ar pakeitimui.

Rozečių ir jungiklių montavimas - svarbus žingsnis. Jų aukštis ir išdėstymas turi būti patogus naudotojams. Apšvietimo įrengimas reikalauja atidumo. Lubų šviestuvai turi būti tinkamai pritvirtinti, o laidai - izoliuoti.

Po visų darbų būtina atlikti elektros sistemos patikrą. Profesionalas turi įvertinti, ar visi komponentai veikia tinkamai, ir užtikrinti, kad sistema atitinka saugos standartus.

Visa elektros instaliacijos procedūra, skirta paslėptiems vamzdžiams su plienine viela | Namų laidai Elektros instaliacija senos statybos bute. Įnulinimas, įtampos kontrolės rėlė ir t.t.

Elektros Prietaisų Naudojimas ir Priežiūra

Tinkamas elektros prietaisų naudojimas užtikrina saugumą ir apsaugo nuo galimų avarijų. Sugedusius prietaisus būtina nedelsiant taisyti arba pakeisti naujais. Elektros tinklo apkrovų reikia vengti. Vienu metu įjungiant kelis galingus prietaisus, gali perkaisti laidai arba suveikti saugikliai.

Drėgnose patalpose, tokiose kaip virtuvė ar vonios kambarys, reikia būti ypač atsargiems. Nenaudokite prietaisų šlapiomis rankomis ir venkite jų laikyti arti vandens šaltinių. Reguliariai tikrinkite elektros lizdus ir jungiklius. Jei pastebėjote kibirkščiavimą ar traškėjimą, išjunkite prietaisą ir kreipkitės į specialistą.

Reguliari Priežiūra

Elektros instaliacija bute reikalauja nuolatinės priežiūros. Reguliari patikra padeda užtikrinti sistemos saugumą ir ilgaamžiškumą. Dažniausi elektros gedimai - pažeisti laidai, perdegę saugikliai ar netinkamai veikiantys jungikliai. Pastebėjus šiuos požymius, būtina nedelsiant juos pašalinti.

Svarbu tikrinti ir srovės nuotėkio relę. Šis įrenginys apsaugo nuo elektros nuotėkio, todėl jis turi veikti be trikdžių. Patikimos elektros instaliacijos priežiūra yra ne tik saugumo, bet ir komforto garantas.

Bendrieji Reikalavimai

Pagal Lietuvos standartą LST HD 60364-5-52 „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m. vasario mėn. pataisa)“ instaliacijos sistemos parenkamos vadovaujantis Taisyklių 1 priedo 4 ir 5 lentelėmis arba projektiniais sprendimais.

Apšvietos Reikalavimai

Gyvenamieji butai, gyvenamojo namo patalpos turi būti suprojektuotos ir pastatytos taip, kad jų gyventojai galėtų naudotis dirbtine apšvieta tiek dienos, tiek nakties metu. Apšvietos vienetas - liuksas (lx). Bendros apšvietos, kurią vienas ar keli šviestuvai teikia santykinai tolygiai visoje patalpoje.

Elektros instaliacija pastate neturi kirstis su kitomis instaliacijomis.

Įvadiniai Apskaitos Skydeliai (ĮAS)

Komerciniai elektros skaitikliai įrengiami kiekvienam butui ir bendriems namo poreikiams.

Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią.

Vieno ir dviejų butų gyvenamųjų namų ĮAS įrengiamos gyvenamojo namo išorėje elektros tinklų operatoriaus darbuotojams ištisą parą laisvai prieinamoje vietoje.

ĮAS arba ĮASS PEN laidininkas išskiriamas ant atskirų PE ir N laidininkų gnybtų. PEN laidininko išskyrimas į PE ir N turi būti atliekamas prieš laidininką N jungiant į elektros skaitiklį.

Jungiant ĮAS požeminių kabelių linijų magistralės galuose arba ilgesnių kaip 200 m atšakų galuose, ĮAS turi būti papildomai įžemintos. Įžeminimo varža turi būti ne didesnė kaip 30.

Laidų Ir Kabelių Pasirinkimas

Tinkamai pasirinkę laidus ir kabelius, galime išvengti daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.

Kai norima atvesti elektrą iki pastato, bet nesinori darkyti vaizdo kabančiais laidais, reikalingas kabelis. Pirmiausiai reikia nuspręsti, kas bus elektrifikuojama, nes drėgnai vietai ar dirbamai žemiai keliami visiškai kitokie reikalavimai negu sausai vietai ar pievelei. Aišku, abiem atvejais reikės kabelio.

Varis Ar Aliuminis?

Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi.

Aliuminį tvirtinant sraigtiniais laikikliais, pasireiškia dar viena jo savybė - aliuminio slydimas iš po laikiklio, todėl aliumininius laidus paskirstymo dėžėse reikia dažniau varžyti nei varinius.

Gyslos Skerspjūvis

Paprastai kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm2 gyslos skerspjūvio. Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju.

Aliumininiams laidams tai 5 A 1 mm2, variniams - 8 A 1mm2. Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm2. Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm2 varinio laido, tai aliumininio reikės 4 mm2.

Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors.

Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos(išjungimo) srovę.

Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją. Svarbiausiai - kabelį pirkti su atsarga.

Elektros Instaliacijos Įrengimo Būdai

Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.

Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.

Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus.

Prieš tiesiant kabelį būtų tikslinga gauti kompetentingos įstaigos leidimą. Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų.

Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose. Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje. Jei kabelis bus tiesiamas per degias medžiagas (tarkim, medinį namą), jis turi būti nedegus arba neskatinantis degimo.

Taip pat reikia žinoti, kokia yra įtampa tinkle ir kiek fazių naudojama jūsų sklype. Jei 220 V ir 1 fazė - užteks dviejų arba trijų gyslų kabelio, jeigu 380 ir 3 fazės - tai reikalingas keturgyslis arba penkiagyslis.

Elektros Instaliacijos Atnaujinimas

Kapitalinis elektros instaliacijos remontas, kurio metu ji visiškai pakeičiama, nėra toks sudėtingas, kaip gali pasirodyti iš pirmo žvilgsnio. Pirma, niekas nešalina esamų laidų nuo sienų, ko paprastai baiminasi su šia tema nesusipažinę žmonės. Visišką elektros instaliacijos pakeitimą galima palyginti su naujos elektros instaliacijos bute atlikimu. Skirtinguose būstuose elektros instaliacija paprastai būna labai panaši.

Būsto elektros instaliacija - tai ne tik skirstomasis skydas ir jame esantys saugikliai ar kiti prietaisai. Juk vartotojo požiūriu svarbiausi yra bute esantys kištukiniai lizdai, jungikliai ir apšvietimas. Taigi, kol pagrindinių prietaisų maitinimas ir apšvietimas jūsų namuose nekelia problemų, elektros instaliacijos nekeiskite ir nemodernizuokite. Tai darykite tik atliekant kapitalinį remontą arba kai nuolatiniai gedimai vargina.

Elektros instaliacijos įrengimas arba atnaujinimas prasideda nuo kruopštaus kištukinių lizdų, jungiklių ir apšvietimo taškų skaičiaus ir vietos planavimo. Gerai, kad projektą parengtų kvalifikuotas elektrikas, nes tada būsite tikri, kad instaliacija veiks tinkamai.

Kai nustatysite taškų skaičių ir vietą, projektuotojas nubraižys kabelių trasas, būsto elektros instaliacijos schemą, suplanuos paskirstymo skydą ir atliks reikiamus techninius skaičiavimus.

Renovacijos atveju darbo laikas bus šiek tiek ilgesnis - nauja instaliacija klojama prieš tinkuojant, todėl nereikia kasti griovelių laidams. Kiek laiko užtruks būsto elektros instaliacijos keitimas, taip pat priklauso nuo būsto dydžio ir darbams atlikti pasamdytų žmonių skaičiaus. Vidutinė standartinės elektros instaliacijos keitimo trukmė yra apie 4-7 dienos, kai dirba du elektrikai.

Elektros instaliaciją galima atnaujinti tradiciškai, bet galima ir išmaniai. Dar didelėje dalyje senos statybos namų ir butų elektros instaliacija yra ta pati, kokia buvo įrengta statybos metu prieš keturis ar penkis dešimtmečius. Nors bute jau kelis kartus darytas remontas, bet elektros laidai palikti tie patys, geriausiu atveju pakeisti jungikliai ir rozetės. Senos statybos butams dažniausiai būdavo skiriama 2 kW galios, namams - 3 kW. Tuo tarpu šiuolaikiniame gyvenime naudojame daug elektros prietaisų, jų bendra galia du tris kartus viršija leistinąją. Dėl viršytos apkrovos kaista laidai, suveikia saugikliai ar automatiniai jungikliai.

Didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose. Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio. Kad būtų aiškiau, kaip veikia srovės nuotekis, pabandysime paaiškinti dažniausiai pasitaikančią situaciją: centralizuotai tiekiamas vanduo dažniausiai turi didelį kiekį kalcio, buitiškai šnekant, yra kietas ir dėl to prietaisai pasidengia kalkių nuosėdomis. Tokių nuosėdų atsiranda ir ant indaplovės, skalbyklės kaitinimo elementų, ilgainiui kaitinimo elementai suskilinėja ir tampa nesandarūs. Tokiu atveju elektros srovė patenka į vandenį ir pereina į skalbyklės korpusą. Žmogus, prisilietęs prie įelektrintos skalbyklės, gauna elektros smūgį, kuris gali būti mirtinas.

Anksčiau elektros instaliacijai buvo naudojama dvilaidė sistema (TN-C), t.y., t.y. fazinis ir nulinis laidas. Pavojų dėl pasenusios elektros instaliacijos yra ir daugiau, neretai jie matomi plika akimi. Pavyzdžiui, į rozetę jungiant prietaisą, ji kibirkščiuoja, aprūksta kontaktai, girdisi traškėjimas.

Kai kuriais atvejais atnaujinant elektros instaliaciją naudinga įsirengti įtampos lygintuvus, kurie apsaugo prietaisus nuo viršįtampių tinkle. Galimi du elektros instaliacijos atnaujinimo būdai: paprastesnis ir geresnis.

Elektros Instaliacijos Atnaujinimo Būdai

Paprastesniu vadiname elementarų laidų ir prietaisų keitimą, tai leidžia išvengti anksčiau minėtų pavojų. Toks atnaujinimas yra būtinas pirmiausia dėl to, kad elektros naudojimas būtų saugesnis. Jis apima įvadinio kabelio keitimą, laidų keitimą ir išvedžiojimą, elektros skydelio keitimą ir lizdų montavimą kambariuose ar kitose patalpose. Išvedžioti ir keisti elektros instaliaciją būtinai turi profesionalas, turintis atitinkamą kvalifikaciją ir prisiimantis atsakomybę.

Pirmiausia su elektriku suderinamas elektros instaliacijos planas - kur ir kokių kištukinių lizdų ir jungiklių reikia. Elektrikas ar pr...

Standartinė vardinė žemoji įtampa 1 fazės sistemoje yra 230 V ± 10% , 3 fazių sistemoje - 400 V ± 10%. Tiekiamos įtampos kitimas normalios veikimo, išskyrus pažaidų ar įtampos pertrūkių būsenas, sąlygomis kiekvienos savaitės visų 10 min.

1. Daugumos įtampos kryčių trukmė mažesnė nei 1 s ir vertė mažesnė nei 60%, tačiau kartais gali atsirasti didesnių ir ilgesnių kryčių.
2. Jeigu pastebėjote, kad įtampa svyruoja, padidėjo ar sumažėjo, nedelsiant nutraukite elektros energijos tiekimą įmonės elektros įrenginiams.
