Elektros instaliacija daro didelę įtaką ne tik pastato funkcionalumui, bet ir jo saugumui. Komerciniuose pastatuose įdiegta elektros instaliacija visada privalo veikti nepriekaištingai. Reguliariai atliekami elektros varžų matavimai padeda stebėti elektros instaliacijos būklę, laiku nustatyti bei pašalinti bet kokio pobūdžio gedimus ir sumažinti gaisro ar elektros smūgių riziką, todėl tokių darbų periodiškumas yra labai svarbus.
Elektros varžų matavimo poreikį reglamentuoja ir mūsų šalies įstatymai. Lietuvos respublikos energetikos ministro įsakymu Nr. 1 - 281 nurodoma, kad elektros varžų matavimus reikia atlikti ne rečiau nei 1 kartą per 6 metus. Pavojingesnėje aplinkoje, kurioje susiduriama su didesniu drėgmės, dulkių ar, sakykim, cheminių medžiagų poveikiu, atlikti varžų matavimus reikėtų bent kartą per metus.
Viskas apie elektros instaliacijos įrengimo darbus | Elsun.lt
Elektros varžų matavimas yra pakankamai sudėtingas procesas, kuris reikalauja ne tik įvairių matavimo prietaisų, bet ir specifinių žinių, todėl varžų matavimai turi būti atliekami kvalifikuotų specialistų, kurie turi reikiamus leidimus. Matavimus atliekame šiuolaikiniais matavimo prietaisais, kurie visus darbus leidžia atlikti greitai ir ypač tiksliai. Matavimo metu atliekami įžeminimo varžos, įžeminimo įrenginių, pereinamųjų kontaktų, įtampos kabelių ir kitų tipų varžų matavimai. Esant poreikiui, galime pasirūpinti ir elektros įrenginių bandymų, priežiūros ir aptarnavimo darbais.
Po atliktų matavimų, parengiame oficialų matavimo protokolą, pateikiame išvadas apie elektros instaliacijos būklę ir rekomendacijas dėl reikiamų remonto darbų.
Kaip Atliekamas Elektros Varžų Matavimas?
Elektros varžų matavimo metu atliekami darbai:
- Įžeminimo grandinės pereinamųjų kontaktų varžų matavimai. Varžos matavimai, kurie padeda patikrinti kontaktų, gnybtų ir kitų įžeminimo grandinės sujungimų varžą bei būklę.
- Įžeminimo kontūro varžos matavimas. Šie matavimai padeda patikrinti, kaip efektyviai įžeminimo sistema, avarinės situacijos metu, gali nutekinti elektros srovę į žemę.
- Izoliacijos varžos matavimai. Šiais matavimais galima nustatyti, ar elektros įrenginius, laidus, kabelius ir kitus elektros komponentus lydi sandari bei saugi izoliacija. Tokie matavimai atliekami tada, kai reikia patikrinti, ar elektra visur teka tinkamai ir koks elektros srovės kiekis prateka pro izoliaciją.
- Fazė - nulis grandinės varžos matavimas. Šis matavimas padeda patikrinti visos grandinės vientisumą ir įvertinti, kokia varža yra tarp fazės ir nulio laidų. Tokiu bandymu galima nustatyti, ar visi laidininkai yra tinkamai sujungti tarpusavyje, ar jie pasižymi gera būkle ir neturi jokių pažeidimų.
- Žaibosaugos sistemos varžos matavimai. Žaibolaidžių, nutekėjimo laidų bei kitų žaibosaugos komponentų varžų matavimai, kurie padeda patikrinti visos žaibosaugos sistemos būklę ir veiksmingumą.
- Kilnojamųjų elektros įrenginių izoliacijos varžų matavimai. Šie matavimai padeda patikrinti nestacionarių elektros prietaisų izoliacijos saugumą ir veiksmingumą. Šiais matavimais gali būti tikrinama nešiojamų kompiuterių, buities prietaisų, elektrinių įrankių ir visų kitų kilnojamųjų priemonių, kurios veikia elektros tinklų pagalba, varža.
- Bet kokio kito tipo varžų matavimai, pagal individualų poreikį.
Kada Reikalingas Varžų Matavimas?
Dabartiniai įstatymai nurodo, kad komercinių pastatų savininkai, kurie nori padidinti esamą elektros galingumą pastate arba siekia prisijungti prie ESO, turi gauti energetikos įrenginių prietaisų techninės būklės pažymą. Norint gauti šią pažymą, Valstybinei Energetikos inspekcijai reikia pateikti oficialius varžų matavimo protokolus, kuriuos gali išduoti tik reikiamus leidimus turinčios įmonės.
Varžų matavimai - tai elektros instaliacijos kokybės patikrinimas. Matavimai padeda įvertinti, ar elektros instaliacija yra saugi, ar nėra izoliacijos pažeidimų, ar kontaktai tinkamai prijungti ir priveržti. Varžų matavimai dažnu atveju yra sudedamoji Rangovo akto dalis, tad didinant elektros galią ar įsirengiant naują įvadą yra būtini.
Elektros tinklo saugumo patikrą ir varžų matavimus rekomenduojama tikrinti visuose objektuose kas 5 - 10 metų. Audito metu yra išsiaiškinama esama situacija, nustatomi trūkumai, gedimai, pateikiamas defektinis aktas, nubraižomos elektros skydų schemos.
Elektros gedimų požymiai
Gana dažnai pastebimas padidėjęs elektros vartojimas. Pirmiausia rekomenduotina kreiptis į ESO, kad patikrintų, ar teisingai veikia skaitiklis: „Jei čia problemos nėra - tada galima kreiptis į mus ir ieškome srovės nuotėkio. Gal tai sugedę įrenginiai - boileris ar nuotėkis pro pramuštą izoliaciją tiesiog į įžeminimą. Dažnai tokių nedidelių sutrikimų apsauga nefiksuoja - automatai neišsijungia, o nuotėkis toliau vyksta.“
Varžų matavimo kaina
Reikėtų iškart priminti - dėl griežto darbų reglamentavimo varžų matavimą turi teisę atlikti tik atestuoti bei sertifikuoti elektrikai. Įprastai varžos matavimo kaina svyruoja tarp 40-100 eurų. Žinoma, suma gali keistis, jei po to prireiks remonto ir rekonstrukcijos darbų, tačiau tai tikrai bus investicija į jūsų gyvybės ir turto išsaugojimą.
Izoliacijos varžos matavimai
Veikiama drėgmės, šilumos, elektros lauko, mechaninių ir cheminių veiksnių, elektros aparatų, mašinų ir laidų izoliacija sensta, jos varža mažėja. Dėl to gali kilti gaisras, žmogus patiria elektros traumą. Izoliacijos varža matuojama megommetru, kurio rodmenys priklauso nuo jo vardinės įtampos ir įtampos poveikio laiko. Matavimams plačiai naudojami įvairių tipų ir įtampų megommetrai.

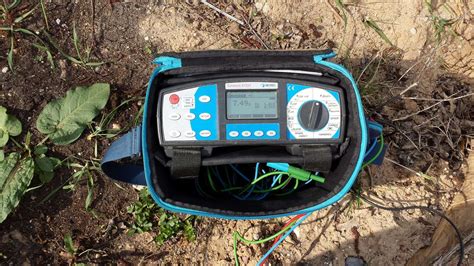

Megommetras
Tai specializuotas kilnojamas ommetras, skirtas didelėms varžoms matuoti. Iš megommetro į bandomą grandinę patenka aukšta įtampa, ir jei joje yra net mažas elektros nuotėkis, ši įtampa sukelia didelę srovę, tai leidžia šiuos prietaisus naudoti kaip izoliacijos testerius.
Izoliacijos varžos matavimo tvarka
Izoliacijos varžos matavimai turi apimti visas statinio, pastato ir pan. Izoliacijos varža matuojama (išėmus saugiklius arba išjungus automatinius jungiklius) tarp gretimų apsaugos aparatų (saugiklių arba automatinių jungiklių), tarp kiekvieno laido ir žemės bei tarp atskirų laidų. Pirmiausia matuojama viso prijungimo izoliacijos varža.
Norint kuo tiksliau įvertinti instaliacijos izoliacijos varžos būklę, rekomenduojama atlikti visų grandinių, turinčių atskirą apsaugą, matavimus, taip pat matavimus tarp visų laidų. Matuojant apšvietimo grandines lempos turi būti išsuktos, o rozetės, jungtukai ir grupiniai skydeliai prijungti. Elektros mašinų ir transformatorių apvijų izoliacijos varža labai priklauso nuo temperatūros. Matavimai turėtų būti atliekami, kai izoliacijos temperatūra yra ne žemesnė kaip +5 °C.
Elektros įrenginių įrengimo reikalavimai
Elektros įrenginiai, be šių Taisyklių reikalavimų, turi atitikti Elektros įrenginių įrengimo taisyklių (toliau - EĮĮT), patvirtintų Lietuvos Respublikos ūkio ministro ir Lietuvos Respublikos aplinkos ministro 2000 m. gruodžio 28 d. įsakymu Nr. 433/547 (Žin., 2001, Nr. II. 5. Šių Taisyklių II skyriaus „Gyvenamosios ir visuomeninės paskirties pastatų elektros įrenginiai” reikalavimai taikomi gyvenamųjų, administracinės ir visuomeninės paskirties pastatų (išskyrus pastatus ir patalpas, išvardytas šių Taisyklių III skyriuje „Žiūrovinių objektų ir specialiosios paskirties patalpų elektros įrenginiai”) elektros įrenginiams. 6. Elektros imtuvams maitinti turi būti naudojama iki 1000 V įtampos TN, TT arba IT elektros tinklų sistemos.
Įvadinė apskaitos spinta
Įvade į pastatą turi būti įvadinė apskaitos spinta arba įvadinė apskaitos skirstomoji spinta. Kai pastate yra keletas ūkiniu požiūriu savarankiškų vartotojų, jie prijungiami laikantis Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių, patvirtintų Lietuvos Respublikos statybos ir urbanistikos ministerijos ir Lietuvos Respublikos ūkio ministerijos 1997 m. balandžio 22 d. įsakymu Nr. 129 ir 1997 m. balandžio 25 d. įsakymu Nr. 132 (Žin., 1997, Nr. Įvadinėje apskaitos spintoje arba įvadinėje apskaitos skirstomojoje spintoje imtuvus maitinančios linijos turi būti prijungiamos per komutavimo aparatus.
Kabeliai ir laidai
Maitinti atskiriems elektros imtuvams, priklausantiems inžineriniams pastatų įrenginiams (siurbliams, ventiliatoriams, kaloriferiams, oro kondicionavimo įrenginiams ir pan.), rekomenduojama naudoti laidus ir kabelius varinėmis gyslomis. Visuose pastatuose magistralinės linijos nuo įvadinio įrenginio arba nuo įvadinio skirstomojo įrenginio iki grupinių skydelių turi būti trilaidės, keturlaidės arba penkialaidės (faziniai laidai L, nulinis laidas N ir apsauginis laidas PE ). Draudžiama kelioms atskiroms grupinėms linijoms naudoti bendrus nulinius (N) ir apsauginius (PE) laidininkus.
Elektros instaliaciją patalpose rekomenduojama nutiesti taip, kad ją būtų galima pakeisti. Pastatuose, kurių statybinės konstrukcijos yra iš nedegiųjų medžiagų, grupiniai tinklai gali būti tiesiami užsandarintai, be galimybės juos pakeisti sienų, pertvarų ir perdangų grioveliuose, po tinku, grindų ruošinio sluoksnyje arba statybinių medžiagų kiaurymėse kabeliais arba izoliuotais laidais su apsauginiu apvalkalu.
Kiti reikalavimai
- Maisto ruošimo patalpose, išskyrus butų virtuves, šviestuvai su kaitinamosiomis lempomis virš darbo vietų (viryklių, stalų ir pan.) iš apačios turi turėti apsauginį stiklinį gaubtą.
- Jungiklius rekomenduojama įrengti sienoje, prie durų, netoli durų rankenos.
- Namų numeriai ir gaisrinių hidrantų nurodomieji ženklai ant išorinių pastato sienų turi būti apšviesti.
Srovės skirtuminės apsaugos
Grupiniuose tinkluose, maitinančiuose šakučių lizdus, reikia įrengti srovės skirtumines apsaugas, kurių IDN £ 30 mA. Gyvenamuosiuose pastatuose srovės skirtumines apsaugas rekomenduojama įrengti butų skydeliuose. Privaloma įrengti srovės skirtumines apsaugas (IDN £ 30 mA) grupinėms linijoms, prie kurių prijungti šakučių lizdai, esantys lauke arba pavojingose ir labai pavojingose patalpose, pvz., butų ir viešbučių vonių ir dušų patalpų 3 zonoje.
