Rengiant elektrotechnikos dalies projektą, apimančią pastato prijungimą prie elektros tinklų, svarbu atsižvelgti į daugelį aspektų, pradedant nuo kabelių tiesimo ir baigiant saugos reikalavimais.
Elektros Tiekimo Projektavimas

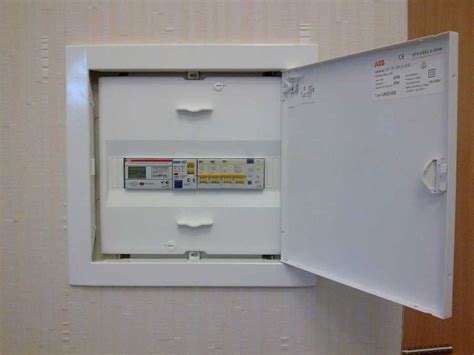

Nuo esamos apskaitos spintos iki projektuojamo pastato vidaus skydo tiesiama 0,4 kV kabelinė linija. Naudojamas varinis kabelis, kuris klojamas apsauginiame vamzdyje žemėje. Pastato viduje numatomas pagrindinis paskirstymo skydas su įvadiniu kirtikliu, viršįtampių ribotuvu bei grupiniais apsaugos automatais.
Suprojektuota 14 kW leistinoji galia, užtikrinant III patikimumo kategoriją. Įžeminimas realizuojamas per elektros tinklo įžeminimo gyslą.
Pavyzdinis Projektas: Vienbučio Gyvenamojo Pastato Elektros Įrengimas
Projektuojamas naujas vieno buto gyvenamosios paskirties pastatas. Objektas yra Kvecių kaime, Kretingos rajone. Pastatas yra vieno aukšto, skirtas gyvenamajai veiklai. Sklype numatomi inžinerinių tinklų įrengimo darbai. Projektuojami vidaus elektros tinklai, apšvietimas ir jėgos instaliacija.

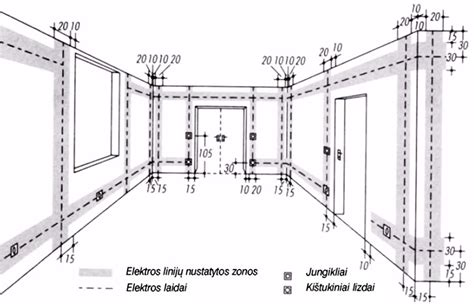

Elektros tiekimo patikimumo užtikrinimui numatytas automatinis rezervo įjungimo įrenginys (ARĮ). Suprojektuotas bendrasis, budintis ir evakuacinis apšvietimas naudojant LED šviestuvus. Jėgos tinklai išvedžiojami paslėptai sienose ir virš pakabinamų lubų. Numatyta įrengti kištukinius lizdus su įžeminimu bei specializuotus maitinimo taškus buitinei technikai. Taip pat sprendžiami potencialų išlyginimo ir įžeminimo klausimai, užtikrinant saugų eksploatavimą.
Ypatingos Kategorijos Statinių Elektros Įrengimas
Objektas yra gyvenamosios paskirties pastatas - kūdikių namai, esantis Klaipėdoje. Tai yra ypatingos kategorijos statinys, kuriam atliekamas rekonstravimas. Pastato bendras plotas siekia apie 1300 m². Projekte numatyti elektrotechnikos ir gaisrinės saugos sprendiniai, pritaikant pastatą įvairioms socialinėms grupėms.
Elektros instaliacijos projektavimas ir įrengimas tokiuose objektuose reikalauja ypatingo dėmesio saugos priemonėms ir patikimumui.
Elektros Tiekimo Patikimumo Kategorijos
Elektros įrenginių patikimumas yra klasifikuojamas į kelias kategorijas. Štai pavyzdys:
| Kategorija | Aprašymas |
|---|---|
| I | Aukščiausias patikimumo lygis, reikalaujantis nuolatinio elektros tiekimo. |
| II | Aukštas patikimumo lygis, galimas trumpalaikis elektros tiekimo sutrikimas. |
| III | Standartinis patikimumo lygis, leidžiamas ilgesnis elektros tiekimo sutrikimas. |
Ši lentelė iliustruoja, kaip skirtingi patikimumo lygiai yra taikomi priklausomai nuo objekto paskirties ir poreikių.
