Šiame straipsnyje aptarsime individualaus namo įvadinio paskirstymo skydo reikalavimus Lietuvoje, įskaitant elektros kabelių parinkimą, galios didinimą, įžeminimą, nuotėkio reles, automatinius jungiklius ir kitus svarbius aspektus.
Elektros Kabelio Parinkimas
Renkantis elektros kabelį, svarbu atsižvelgti į atstumą nuo skydo iki prietaisų, prijungiamų prietaisų galią ir kabelio klojimo sąlygas. Pavyzdžiui, jei atstumas nuo skydo yra apie 300 metrų ir planuojama jungti viryklę, vandens šildytuvą ir kitus namų ūkio prietaisus, rekomenduojama kloti trifazį kabelį.
Šiuo atveju rekomenduočiau kloti trifazį varinį keturių gyslų CYKY 4×10 mm² arba CYKY 4×16 mm² arba aliuminį keturių gyslų AXMK 4×16 mm² arba AXMK 4×25 mm². Toks kabelis užtikrins nedidelius įtampos nuostolius ir pakankamo dydžio trumpojo jungimo sroves, kurios būtinos efektyviai tokio kabelio apsaugai. Papildomai šalia pastato skirstomojo skydelio patogioje vietoje reikėtų sumontuoti apsauginio įžeminimo įrenginį (įžeminimo kontūrą), kurio įžeminimo varža būtų ne mažesnė kaip 10 omų ir šį įžeminimo įrenginį sujungti su pastato skirstomojo skydelio apsauginio įžeminimo PE kontaktų gnybtais.
Elektros Įvado Galios Didinimas
Didinant elektros įvado galią, svarbu atsižvelgti į esamo kabelio parametrus. Visi AB ESO elektros energijos vartotojų įvadiniai kabeliai pagal nutylėjimą turėtų būti ne mažesnio kaip 6 mm² gyslos skerspjūvio ploto variniai arba 10 mm² gyslos skerspjūvio ploto aliuminiai, kurie užtikrina mažesnius įtampos nuostolius ir pakankamas trumpojo jungimo sroves, kurios yra būtinos efektyviam įvadinių automatinių jungiklių trumpojo jungimo ir perkrovų atvejais. Išlaikant šias sąlygas yra užtikrinama vartotojo įvadinio kabelio apsaugos garantija.
Pavyzdžiui, jei name įvesta trifazė 12kW galia, kabelis nuo elektros tinklų iki namo - CYGY 5x4, ilgis apie 30m, esant 18 kW galiai AB ESO įvadiniame apskaitos skyde sumontuos C32 A įvadinį automatinį jungiklį. CYKY 5×4 mm² galima didžiausia ilgalaikė darbo srovė yra apie 30 A, priklausomai nuo eksploatavimo sąlygų, kuri yra per maža planuojamai galiai perduoti ir neužtikrinama įvadinio kabelio apsauga nuo perkrovų. Šiuo atveju įvadinis kabelis turėtų būti ne mažiau kaip 5×6 mm², varinis, skirtas kloti žemėje (pvz., CYKY 5×6 mm² ar pan.) arba ne mažiau kaip 5×10 mm², aliuminis skirtas kloti žemėje (pvz., AXMK 5×10 mm² ar pan.).
Įžeminimas ir Nuotėkio Relė

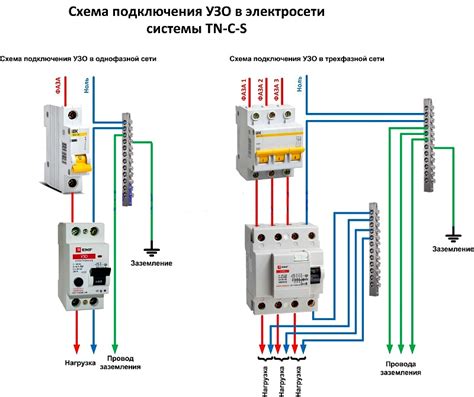

Įžeminimas yra pagrindinė apsauga nuo įtampos, o nuotėkio relė yra tik papildoma apsauga. Skirtuminių srovių apsauga vertina visų fazinių laidininkų ir nulinio laidininko srovių dydžius, kurių suma standartiniu atveju yra lygi arba artima nuliui. Kuomet dėl tam tikrų priežasčių atsiranda srovių skirtumas (srovės nutekėjimas į "žemę"), tuomet tai yra vertinama kaip gedimas ir nuotėkio relė (per vidutiniškai 7 ms) atsijungia.
Jei pajungus įžeminimą išmeta nuotėkio relė, priežastis gali būti pablogėjusi įrenginio (pvz., boilerio) izoliacija arba elektros instaliacijos prijungimo schemos (komutavimo) klaida. Reikėtų patikrinti ar teisingai yra prijungta nuotėkio relė, ar nesupainioti laidai boilerio kištukiniame lizde (pvz., PE (geltonas/žalias) ir N (mėlynas) laidai sukeisti vietomis), patikrinti visus boilerio laidus ar nepažeista izoliacija, pamatuoti kaitinimo elemento izoliacijos varžą, kuri turi būti ne mažiau kaip 0,5 MΩ.
Automatinio Jungiklio Parinkimas
Renkantis automatinį jungiklį, svarbu atsižvelgti į prietaiso galią ir kabelio storį. Štai keletas pavyzdžių:
- Indukcinė kaitlentė (3500W; 220-240V) - automatinis jungiklis C20, kabelis 3×4 mm², bet ne mažiau kaip 3×2,5 mm², jeigu kabelio ilgis nedidelis;
- Skalbyklė (2300W; 230V) - automatinis jungiklis C16, kabelis 3×2,5 mm²;
- Boileris (2200W) - automatinis jungiklis C16, kabelis 3×2,5 mm²;
- Momentinis vandens šildytuvas (3000W) - automatinis jungiklis C16, kabelis 3×2,5 mm².
How to Choose the Correct Breaker for Your Panel and Prevent a Fire
Elektros Įvedimas Nuo Elektros Stulpo
Elektros įvedimo nuo elektros stulpo galimi trys variantai:
- Pasikviesti rangovą, kuris dirba su AB ESO elektros tiekimo linijomis ir atstatyti orinį elektros įvadą į namą;
- Susiderinti su kaimynu ir pakloti po žeme elektros kabelį nuo atramos iki namo;
- Kreiptis į AB ESO su prašymu padidinti elektros galią ir nustatyta tvarka viskas bus išsprendžiama.
Elektros Skaitiklio Iškėlimas
Nekilnojamo turto bendrijų savininkai bendru daugumos sutarimu priima svarbiausius bendrijos sprendimus. Šiuo atveju tikėtina taip pat buvo einama teisėtu keliu, kuomet vietoje vieno bendro visos garažų bendrijos elektros skaitiklio nuspręsta įrengti atskirus elektros skaitiklius kiekvienam garažo savininkui ir tuomet kiekvienas iš jų taptų atsakingas tik už jo garaže suvartojamą elektros energijos kiekį ir mokėjimus.
Paprastai tokiems darbams atlikti yra rengiamas projektas, kuris nustatyta tvarka yra suderinamas su visomis suinteresuotomis šalimis, įskaitant visus bendrijos narius. Tokiame projekte taip pat yra pateikiama preliminari darbų ir medžiagų sąmata, o galutinė visos paslaugos kaina paaiškėja po įvykdyto paslaugos darbų pirkimo konkurso. Tokio projekto įvykdymo kaina turėtų būti apie keli tūkstančiai eurų ir daugiau priklausomai nuo situacijos.
Kitas galimas būdas atsiskirti nuo garažų bendrijos, tai kiekvienam individualiai kreiptis į AB ESO su prašymu naujai prijungti garažą prie AB ESO tinklo. Tokiu atveju, priklausomai nuo situacijos tikėtina, jog paslaugos kaina kiekvienam atskirai gali būti mažesnė, negu vykdant vieną bendrą elektros apskaitų atskyrimo projektą.
Elektros Kabelių Parinkimas Įvairiems Objektams
Planuojant elektros darbus keliuose pastatuose, svarbu parinkti tinkamus kabelius kiekvienam iš jų, atsižvelgiant į atstumą ir numatomą apkrovą. Visi kabeliai turėtų būti naudojami skirti kloti žemėje su polietileno išoriniu izoliaciniu apvalkalu.
Pavyzdžiui:
- Nuo skaitliuko ant stulpo į pastatą (15m, 15kW): varinis CYKY 5x10 arba NYY-J 5x10
- Nuo pastato į pirtį (50m, elektrinė pirtelė ir boileris): CYKY 5x6
- Nuo pastato į gyvenamą namą (25m): CYKY 5x10 arba NYY-J 5x10
- Nuo pastato į pavėsinę (40m): CYKY 3x2,5
Papildomai rekomenduotina visus žemėje planuojamus kloti kabelius įverti į techninį vamzdį, pavyzdžiui HDPE d40 arba APE d32, PE d32 ar pan., kuris suteiktų žemėje esančiam kabeliui papildomą apsaugą nuo mechaninio poveikio.
Automatinių Jungiklių Parinkimas Name
Norint parinkti tinkamus automatinius jungiklius namui, svarbu atsižvelgti į laidų skerspjūvį ir bendrą įvado galią. 16 kW trifaziam įvadui reikėtų montuoti C32, vienfaziams kištukiniams lizdams C16, apšvietimui galėtų būti montuojami tiek C10, tiek B10 automatiniai jungikliai. B tipo automatinių jungiklių apsauga nuo srovės perkrovos yra jautresnė už C tipo, tačiau buityje naudojamiems elektros įrenginiams nepasijaus realaus praktinio skirtumo.
Dažniausiai Užduodami Klausimai
Žemiau pateikiami atsakymai į dažniausiai užduodamus klausimus apie individualaus namo įvadinio paskirstymo skydo reikalavimus.
Ar normalu, kad elektrikas pajungė trifazį iš trijų skirtingų vienpolių automatų?
Elektros energijos tiekimo sutrikimo (gedimo) atveju operatyviam elektros energijos tiekimo atnaujinimui gali būti naudojamas ir Jūsų minėtas būdas, tačiau vėliau pastoviam naudojimui toks automatinis jungiklis turėtų būti keičiamas į trifazį (tripolį).
Ar reikia projekto keičiant elektros skydą?
Jeigu tai yra AB ESO elektros skydas, tuomet reikėtų kreiptis į AB ESO su prašymu pakelti elektros skirstomąjį skydą į naują žemės grunto (reljefo) lygį. Šiuo atveju AB ESO organizuos visus reikalingus darbus (Jums pagal sutartį su AB ESO tektų sumokėti už faktines atliktų darbų ir panaudotų medžiagų išlaidas). Projektas šiam darbui neturėtų būti reikalingas.
Kaip teisingai pajungti rozetę, jei iki namo atvestas dviejų gyslų kabelis be įžeminimo?
Norint ...
