Biurai, parduotuvės, sandėliai, gamybinės patalpos - visose komercinėse erdvėse vėdinimo sistemos tiesiogiai veikia darbuotojų sveikatą, klientų savijautą ir įmonės kaštus. Sandarūs, intensyviai naudojami pastatai be tinkamai suprojektuotų ir prižiūrimų vėdinimo sistemų patiria tiek oro kokybės problemas, tiek didesnes sąskaitas už energiją. Šiame straipsnyje aptarsime dažniausias klaidas, kurias galima pastebėti komercinėse patalpose, kai kalbame apie vėdinimo sistemas, priežiūros svarbą, rekuperatorių tipus ir pasirinkimo kriterijus.
Daugelio tarptautinių tyrimų duomenimis, bloga oro kokybė mažina darbuotojų produktyvumą, didina ligos dienų skaičių ir skundus dėl savijautos.
Dažniausios klaidos įrengiant vėdinimo sistemas
Vėdinimo sistemos komercinėms patalpoms nėra tik „vamzdžių ir dėžių rinkinys“, būtinas higienos normoms įvykdyti. Tai sistema, kuri kasdien dirba su žmonėmis ir energija.
1 klaida: Nepakankamas dėmesys patalpų naudojimui projektuojant vėdinimo sistemą
Tipinė situacija - vėdinimo sistemos projektavimas remiantis vien tik bendru plotu ir norminiais m³/h žmogui, pernelyg mažai dėmesio skiriant realiam patalpų naudojimui. Vėdinimo projektavimas turi remtis aiškiomis higienos ir komforto gairėmis - minimaliu oro kiekiu žmogui, taršos šaltinių vertinimu, rekomenduojamais oro keitimų per valandą dydžiais (ACH) ir pan. Rezultatas - vienose zonose trūksta oro ir tvanku, kitose - pervėdinta ir švaistoma energija.
2 klaida: Netinkamas vėdinimo įrangos ir ortakių parinkimas
Vėdinimo įranga ir ortakiai dažnai parenkami taip, kad „tilptų“ į architektūrinę erdvę, o ne taip, kaip reikia aerodinamiškai. Tai reiškia, kad dalis oro „dingsta“ ne ten, kur reikia, o ventiliatoriai priversti dirbti didesne galia, kad kompensuotų nuostolius.
3 klaida: Nesubalansuota vėdinimo sistema
Kita labai dažna problema - sistema niekada normaliai nesubalansuota. Balansuota vėdinimo sistema turi užtikrinti, kad kiekviena patalpa gautų projektinį oro kiekį, o bendras sistemos pasipriešinimas būtų subalansuotas. Vėdinimo sistemos našumą būtina pritaikyti prie realaus naudojimo - patalpų užimtumo, darbo laiko, taršos ir pan. Ji beveik garantuotai dirbs neefektyviai.
4 klaida: Vėdinimo sistemos priežiūros ignoravimas
Vienas didžiausių mitų - kad vėdinimo sistemos gali „veikti metų metus be priežiūros“. Praktikoje dulkės, riebalai, mikroorganizmai, drėgmė ir kiti teršalai pamažu kaupiasi ant filtrų, šilumokaičių, ortakių sienelių. Šios problemos ypač kritinės biuruose, parduotuvėse, maisto gamybos ir viešojo maitinimo vietose, kur higienos reikalavimai yra aukšti.
5 klaida: Vėdinimo sistemos veikimas pilna eiga nepaisant realių poreikių
Šiuolaikinės vėdinimo sistemos komercinėse patalpose turėtų vėdinti pagal realų poreikį. Dar viena klaida - vėdinimo įranga veikia pilna eiga visą darbo laiką (ar net 24/7), nepaisant realių srautų ir apkrovų. Moderni vėdinimo įranga ir automatikos sprendimai leidžia visa tai realizuoti praktiškai bet kokio dydžio objekte. Svarbiausia - numatyti tai jau projektavimo stadijoje ir užtikrinti tinkamą paleidimą bei serviso priežiūrą.
Vėdinimo sistemų priežiūra
Dažnis priklauso nuo apkrovos, taršos ir įrangos tipo, bet praktiškai filtrus daugumoje komercinių objektų verta tikrinti bent kas 3 mėnesius, o keisti 2-4 kartus per metus. Ortakių ir įrangos būklę rekomenduojama vertinti periodinių patikrų metu.
Subalansuota sistema užtikrina, kad kiekvienoje patalpoje yra numatytas tiekiamo ir šalinamo oro kiekis, nėra „pervėdintų“ ir „uždususių“ zonų, triukšmo per difuzorius. Balansavimas turi būti atliktas paleidimo metu ir dokumentuotas, o po pakeitimų (pvz., pertvarų, atnaujinimų) - pakartotas.
Teoriškai be jų galima dirbti, praktiškai CO₂ jutikliai yra vienas efektyviausių būdų prisitaikyti prie realaus žmonių skaičiaus ir jų veiklos. Jie leidžia sumažinti vėdinimą, kai patalpos tuščios, ir padidinti, kai jos pilnos - tai gerina komfortą ir taupo energiją.
Dažnai pirmą dalį sutaupymo galima pasiekti vien optimizuojant esamą vėdinimo sistemą: sureguliuojant srautus, peržiūrint darbo grafikus, atnaujinant automatiką ir priežiūros procesus. Tik po to verta svarstyti įrangos keitimą ar didesnes modernizacijas.
Komercinėse patalpose paprastai didesnės apkrovos (daugiau žmonių, daugiau įrangos, daugiau taršos), griežtesni higienos ir dažnai gaisriniai reikalavimai. Todėl vėdinimo sistemos projektavimas ir įranga komercijai paprastai yra sudėtingesni ir reikalauja daugiau dėmesio automatikai, zonavimui ir priežiūrai.
Modernios vėdinimo sistemos ir rekuperatoriai
Moderniuose aukštos energetinio naudingumo klasės pastatuose oro apykaitos sistema, suteikianti galimybę kontroliuoti oro kokybę bei šilumos grąžą, gali būti laikoma viena svarbiausių. Paprastai jai tenka nemenka dalis būsto įrengimui skirto biudžeto. Tačiau yra būdų, kaip, neprarandant vėdinimo kokybės, šią sąmatos dalį apčiuopiamai sumažinti.

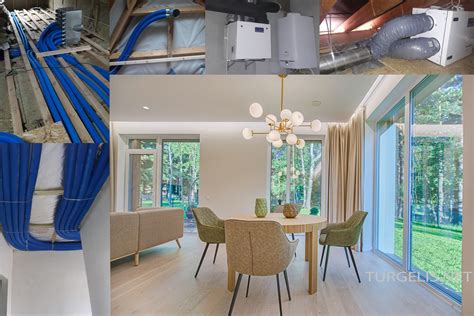

Jau keleri metai Lietuvoje vis populiaresnė tampanti REC FLEX HDPEA vėdinimo sistema su 75 mm išorinio skersmens lanksčiais polietileno ortakiais pasižymi lengvu ir paprastu montavimu, o sumontuota tampa sandari ir tyli. Naudojant kolektorinę montavimo sistemą, panaikinama telefoninio efekto tikimybė, kai garsas sklinda iš vienos patalpos į kitą per vėdinimo sistemą.
Siekiant, kad būtų užtikrinta aukščiausia tiekiamo oro kokybė, ortakiams gaminti naudojamas tik neperdirbtas polietilenas PE-HD bei PE-LD, pasižymintis antistatinėmis savybėmis. Vidinio ortakio polietilenas papildomai papildytas priedais nuo grybelio ir bakterijų. Dėl atsparumo gniuždymui gofruotas išorinis ortakis gali būti, taupant vietą, montuojamas ir betoninėse konstrukcijose. Šių ortakių sudėtyje nėra kenksmingų medžiagų, o tai reiškia, kad jie gali būti naudojami kone kiekvienoje patalpoje - pradedant nuo mūsų patalpų, vaikų kambarių ir baigiant alergiškų žmonių ar astmatikų būstais.
75 mm išorinio skersmens lankstūs ortakiai gali būti montuojami palubėje, pertvarose, perdangų konstrukcijoje ir užima labai mažai vertikalios patalpų erdvės. Ortakių vamzdynas, uždengtas kabamosiomis lubomis, nekenkia estetiniam patalpų vaizdui, neskleidžia triukšmo ir nereikalauja techninės priežiūros ilgus metus. Tačiau 75 mm ortakiai turi vieną trūkumą - jų oro pralaidumas nėra didelis.
Todėl į kiekvieną kambarį tenka vesti po 2 ar net 3 tokius ortakius, tad vienai sistemai sunaudojamų ortakių skaičius gali būti didelis. Rūpindamasi savo užsakovų biudžetu, gamintojas rinkai pradėjo siūlyti didesnius - 90 mm skersmens - ortakius. Abiejų ortakių tipų jungiamosios dalys yra lengvai keičiamos tarpusavyje, todėl tapo visiškai nesunku kartu naudoti ir 75 mm, ir 90 mm ortakius.
Dabar vietoj 2-3 75 mm ortakių galima nutiesti 1-2 90 mm skersmens ortakius. Bendras jų ilgis sumažėja ~40 proc., o vietos tereikia 1,5-3 cm daugiau. Šis veiksnys taip pat apčiuopiamai sumažina ir montavimo darbų apimtį bei su jais susijusias išlaidas. Tačiau didžiausias privalumas tas, kad dėl mažesnės turbulencijos vos 20 proc. didesnio skersmens ortakiu į patalpas gali patekti net ~80 proc. daugiau oro. Didesniuose ortakiuose taip pat susidaro mažesnis pasipriešinimas tiekiamam ir ištraukiamam oro srautui, kas savo ruožtu reiškia mažesnes ventiliatorių elektros energijos sąnaudas.
Ortakių palyginimas
| Savybė | 75 mm ortakiai | 90 mm ortakiai |
|---|---|---|
| Oro pralaidumas | Mažesnis | Didesnis (~80% daugiau) |
| Reikalingas ortakių skaičius | Daugiau | Mažiau |
| Montavimo darbų apimtis | Didesnė | Mažesnė |
| Sąnaudos | Didesnės | Mažesnės (iki 20%) |
Rekuperatoriai: ar verta įsirengti?

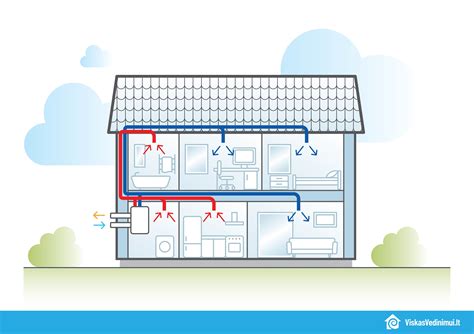

Rekuperatorius - priverstinės vėdinimo sistemos įrenginys, kuris surenka prikvėpuotą patalpų orą, paima iš jo šilumą, panaudotą orą išleidžia į lauką, o paimta šiluma pašildo tiekiamą šviežią orą. Jei namas sandarus, vienareikšmiškai taip. Nors daugelis akcentuoja, kad rekuperatoriaus pagalba atgaunama vėdinimo metu prarandama šiluma, visgi manytume, kad didžiausias rekuperacijos nuopelnas yra švarus ir šviežias oras. Jei gyvenate sandariame būste ar mieste šalia judrios gatvės, jei auginate vaikus ir jums rūpi, kokiu oru jie ir jūs patys kvėpuojate - rekuperatorius būtinas.
Kai namuose vėsu, galima patalpas papildomai vienu ar kitu būdu pašildyti, bet dėl nešvaraus ir nešviežio oro pataisyti pašlijusią sveikatą daug sudėtingiau.
Rekuperatorių tipai
Nors rekuperatorių yra įvairių, iš esmės buitiniai rekuperatoriai pagal šilumokaičio konstrukciją yra dviejų tipų: rotoriniai arba rotaciniai ir plokšteliniai. Abu rekuperatorių tipai tinka gyvenamosioms patalpoms, reiktų atkreipti dėmesį į papildomas jų charakteristikas: triukšmo lygį, valdymo patogumą, filtrų keitimą, kompaktiškumą, pajungimo vietą ir pan.
- Rotaciniai rekuperatoriai: efektyvumas (grąžinamos šilumos kiekis) šiek tiek didesnis nei plokštelinių, nes, skirtingai nuo plokštelinių šilumokaičių, neapšąla esant neigiamai lauko oro temperatūrai, nereikalingas kondesato surinkimas. Tai reiškia, kad be sutrikimų veikia šaltuoju metų laiku, kai vėdinimas ir šiluma labiausiai reikalingi. Jų minusas tas, kad dalis ištraukiamo ir tiekiamo oro susimaišo ir, jei iš patalpų šalinamas oras su kvapais, gali būti, kad tie patys kvapai jausis šviežio oro srautuose. Bet gyvenamosiose patalpose stiprių kvapų retai būna.
- Plokšteliniai rekuperatoriai: oro srautai nesusimaišo, įeinantis oras nuo išeinančio šyla per plokšteles.
Kaip pasirinkti rekuperatorių?
Rekuperatoriaus pasirinkimas turėtų priklausyti nuo naudojimo sąlygų ir trukmės bei rekuperatoriaus efektyvumo esant tam tikrai temperatūrai. Šalto klimato šalyse (Lietuva priskiriama būtent tokioms) populiaresni rotaciniai rekuperatoriai, nes jie neapšąla esant lauke didesnei minusinei temperatūrai. Kitas svarbus rekuperatoriaus pasirinkimo rodiklis - sugrąžinamos šilumos procentas ir šilumos kiekis. Jei rekuperatorių naudosite žiemą vasarą, dažnai ir intensyviai, verta rinktis plokštelinį.
Rekuperacinė sistema ne tik palaiko tinkamą patalpų mikroklimatą, bet ir leidžia sumažinti šildymo kaštus. Dėl savo energetinio efektyvumo rekuperatoriai įrengiami visuose aukštos energetinės klasės pastatuose. Tinkamai parinktas modernus rekuperatorius užtikrins efektyvų patalpų vėdinimą be jokių šilumos nuostolių, kas ypač aktualu šaltuoju metų laiku. Teisingai parinkus rekuperatorių ir profesionaliai sumontavus ortakių sistemą greitai pastebėsite šios patalpų oro vėdinimo sistemos privalumus. Dėka nuolatinio vėdinimo proceso patalpose bus gaivus oras neatidarant langų, o išlaikant tinkamą drėgmės balansą bus užkirstas kelias pelėsio atsiradimui.
