Elektros Instaliacijos Įrengimas Rąstiniame Name: Saugumas ir Patikimumas

Rąstinių namų sienos yra vienasluoksnės, todėl pagal elektrosaugos reikalavimus įrengti ir paslėpti elektros instaliaciją yra sudėtingas uždavinys. Daugelis žmonių rūpinasi, kad elektros instaliacija būtų įrengta patogiai ir estetiškai, kad jungikliai ir elektros lizdai būtų lengvai pasiekiami, o laidai nebūtų matomi. Bet ne mažiau svarbu elektros instaliaciją įrengti patikimai - taip, kad jos nereiktų dažnai remontuoti ir nedidėtų gaisro pavojus. Nemažai gaisrų kyla dėl netvarkingos elektros instaliacijos, o mediniam namui tai ypač aktualu.

Išskiriami trys būtini elektros instaliacijos įrengimo etapai:

• Projektavimas.
• Darbų atlikimas.
• Atliktų darbų patikra.

Visi nesutarimai ar nesklandumai atsiranda nesilaikant šių etapų eiliškumo.

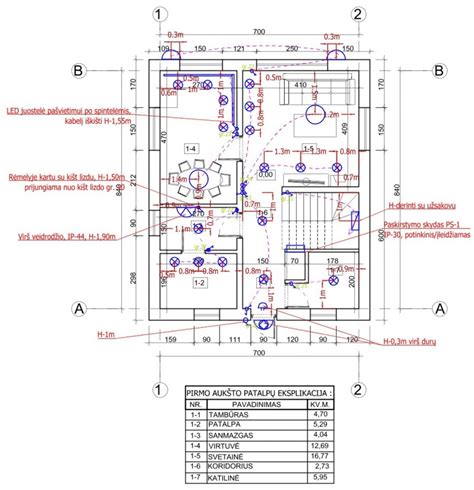

Elektros Instaliacijos Projektavimas

Projektuojant elektros instaliaciją reikėtų bent apytikriai numatyti, kokios elektros įrangos reikės, kokie prietaisai bus naudojami kiekvienoje namų erdvėje. Deja, daugelis apie tai pagalvoja tik paskutiniu momentu. Neturint elektros tinklo projekto vėliau gali atsirasti nenumatytų keblumų. Taip pat reikia numatyti patogiausias vietas kištukiniams lizdams (rozetėms) ir jungikliams. Reikia numatyti papildomus sujungimus ir vietas, technines galimybes, parinkti atitinkamus sujungimo ir komutavimo elementus.

Darbų Atlikimas ir Saugumo Reikalavimai

Atliekant ar prižiūrint darbus reiktų žinoti keletą svarbių momentų:

• Pirmiausia būtina paisyti bendrųjų saugumo reikalavimų - visi laidai ir kabeliai turi būti su dviguba izoliacija, pagal galimybę visos prietaisų jungimo į tinklą vietos turi būti įžemintos, atskiroms prietaisų grupėms sujungti rekomenduojama naudoti automatinius išjungiklius. Be to, drėgnose patalpose būtina paisyti griežtesnių saugos reikalavimų.
• Įrengiant automatinius išjungiklius, visų linijų nereikia jungti prie vieno išjungiklio. Geriau daryti atskiras linijas apšvietimui, kištukiniams lizdams, o jei pastarųjų yra daugiau - ir atskiroms sienoms. Atskiros linijos tiesiamos daug elektros energijos suvartojančiai įrangai: viryklei, skalbimo mašinai. Jeigu kas nors nutinka, automatinis išjungiklis išjungia tik vieną dalį.

Neretai jau rąstinio namo gamintojai sienojuose išgręžia skyles kabeliams nutiesti. Tokiu atveju supaprastėja elektrikų darbas ir sumažėja tikimybė sugadinti namo rąstus. Horizontaliai visi laidai yra klojami grindyse ir lubose, o į viršų pakilimai daromi sienų viduje esančiomis ertmėmis. Kai gamykloje skylės kabeliams nėra padaromos, kabeliai klojami grindyse ir lubose, o visi pakilimai daromi per durų ir langų staktas.

Laidų ir Kabelių Parinkimas

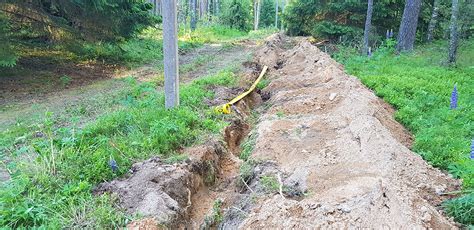

Vidaus instaliacijai tinkamiausi degimo nepalaikantys variniai laidai. Rekomenduojama naudoti ne mažesnius nei 1,5 mm2 ar net 2,5 mm2 skersmens laidus. Paprastai laidai tiesiami, kol dar nesudėtos grindys, nes ilgesnėse patalpose rekomenduotina instaliaciją išvedžioti PVC vamzdžiuose po grindimis. Degimo nepalaikančius kabelius reiktų kloti ne stačiais kampais, o nuožulniai, kad nebūtų pažeista kabelio izoliacija. Kabelius vedžiojant po grindimis patartina juos tiesti palei sienas. Pagrindines laidų tranšėjas taip pat galima tiesti ir lubose, vėliau paslepiant jas po apdaila. Elektros, telefono, kompiuterių, priešgaisrinės saugos, patalpų apsaugos laidai slepiami grindjuostiniuose kanaluose.

Kuo mažiau kabelių reikėtų vedžioti poilsio ir miegamojo kambariuose, nes kabeliai skleidžia elektromagnetines bangas. Patalpose, kuriose dažnai būna maži vaikai, rekomenduotina pasirinkti kištukinius lizdus su apsaugine plokštele - į juos galima įstumti kištukus tiktai vienoda jėga spaudžiant abi lizdo skylutes.

Svarbu! Rąstiniame name klojant kabelius jų negalima įtempti, nes pirmaisiais metais rąstai „vaikšto". Tiesiant kabelius tarp durų staktų ir langų rėmų reikia palikti šiek tiek laisvos vietos, nes besileidžiančios sienos gali laidus pažeisti ar net nugnybti. Įvadiniai skydai ar paskirstymo skydeliai tvirtinami ant vieno rąsto, nes leidžiantis rąstai gali skydus deformuoti ar net sulaužyti.

Gaisrinės Saugos Reikalavimai

Įrengiant elektros instaliaciją mediniame name, pirmiausia reikia atsižvelgti į gaisrinės saugos reikalavimus. Nuo 2017 metų birželio 1 d. Reikalavimai elektros kabeliams ir laidams mediniame name nesiskiria nuo reikalavimų elektros instaliacijai vienbučiuose ir dvibučiuose namuose, mažiausia elektros kabelių ir laidų degumo klasė - Eca.

Mediniame name dėl saugumo rekomenduojama naudoti dvigubos arba trigubos izoliacijos behalogenius kabelius, kurių izoliacijos medžiagos gaisro metu, skirtingai nei PVC izoliacija, neišskiria nuodingų dūmų. Tačiau mediniame neme laidų su PVC izoliacija instaliacijoje verčiau nenaudoti.

Paviršinės ir paslėptos kištukinių lizdų bei jungiklių dėžutės mediniame name turėtų būti nedegios, laikančios šilumą, t.y. Laidų ir kabelių perėjas per vidaus ir lauko sienas, pertvaras bei perdangas tarp aukštų reikia įrengti taip, kad jos būtų lengvai pakeičiamos. Dėl to perėjos turi būti vamzdyje, latake, kanale ir pan. Tarpus tarp laidų, kabelių ir vamzdžių, lovių perėjose per sienas, pertvaras ir perdangas reikia per visą konstrukcijos storį užsandarinti nedegiomis medžiagomis ir lengvai pašalinamu užpildu, kad negalėtų prasiskverbti ir susikaupti vanduo, plisti ugnis.

Jei laidai pereina iš sausos arba drėgnos patalpos į šlapią patalpą, iš vienos šlapios į kitą šlapią patalpą arba išeina iš patalpos į lauką, kiekvienas laidas turi būti tiesiamas atskirame izoliaciniame vamzdyje.

Laidų Jungimas

Laidų negalima sujungti susukant ir apsukant izoliacija. Jungimui galima naudoti srieginius susukimus, jais laidai greičiausiai susukami, jų kontaktas tvirtas. Varžtiniai laidų gnybtai laikomi pasenusiais dėl savo nepatogumo ir papildomų pastangų, jie nuolat reikalauja kontrolės dėl kontakto patikimumo, t.y. Pastaruoju metu išplito kaladėlės su spyruokline jungtimi, kurios yra labai patikimos, sujungimo jėga juose tiksliai apskaičiuota, eliminuotas žmogiškasis faktorius, kai vienam atrodo, kad sujungimas per standus, o kitam - per laisvas.

Apkrovos Apskaičiavimas

Prieš įrengiant elektros instaliaciją bet kokiame pastate, būtina bent apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.

Instaliacijos Zonos

Tiek paviršinės instaliacijos, tiek paslėptos instaliacijos atvejais laidai ir kabeliai turi būti montuojami instaliacijai skirtoje zonoje. Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Horizontaliosios prasideda 15 cm nuo lubų ir grindų. Vertikaliosios zonos prasideda 10 cm nuo langų, durų ir kitų angų kraštų ir 10 cm nuo patalpų kampų. Jungikliai, kištukiniai lizdai ir komutacinės dėžutės turi būti įrengtos instaliacijos zonose. Tačiau, kaip rodo praktika, jungiklius patogiausia montuoti 90 cm aukštyje nuo grindų. Kištukiniai lizdai stacionariai buitinei technikai ir elektronikai montuojami 30 cm aukštyje nuo grindų. Darbo vietoje ir virtuvės prietaisams lizdai montuojami virš stalviršio, kad būtų patogu pasiekti. Specialistai pataria laidus iki įrangos tiesti tik vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai.

Elektros Energijos Taupymo Sistemos

Paskutiniu metu Lietuvoje sparčiai populiarėja elektros energijos taupymo sistemos. Šios atsakingą elektros vartojimą skatinančios sistemos pagrindinis veikimo principas - nedidelių matavimo prietaisų (jie internetu pateikia duomenis į apskaitos programą kompiuteryje ar išmaniajame telefone) įrengimas prie kiekvieno elektros lizdo ir jungiklio. Vartotojas gali žinoti, kiek elektros energijos vartoja kiekvienas prietaisas. Tokiu būdu nesunku pastebėti, jei kažkuris prietaisas elektros energiją vartoja neefektyviai, ir jį laiku pakeisti ar remontuoti. Apskaičiuota, kad įdiegus šią sistemą vien tik stebint galima sutaupyti iki 25 proc. elektros energijos.

Elektros Instaliacijos Atnaujinimas

Gana dažnai situacija, kai remontuojant butą ar namą pinigų elektros instaliacijos atnaujinimui nebelieka. Jei senoje instaliacijoje yra dviejų gyslų kabeliai, nepavyks prijungti kai kurių prietaisų, todėl tose vietose reikia išvedžioti trigyslius arba penkiagyslius kabelius ir, jeigu nėra, padaryti įžeminimo kontūrą. Atnaujinti vonios elektros instaliaciją, įrengiant RCD įrenginius su I∆n= 30 mA jautrumu. RCD įrenginiai atjungs pažeistas grandines daug greičiau nei automatiniai jungikliai ar saugikliai. Paprastai atjungimo laikas neviršija 40 ms prie 5 I∆n. Vonioje patikrinti arba iš naujo atlikti papildomą potencialų suvienodinimą. Papildomam potencialų suvienodinimui turi būti naudojamas ne plonesnis kaip 4 kv. mm varinis laidas. Potencialų suvienodinimas gali būti atliekamas prijungiant objektus prie patalpos ar pastato skirstomojo skydelio PE šynos, jeigu ji pati prijungta prie įžeminimo įrenginio ne plonesniu kaip 4 kv. mm variniu laidu.

Pagrindinis skirstomasis maitinimo skydelis parenkamas pagal apkrovą, patalpų plotą, reikalingas apsaugas, pridedamas rezervas ir skaičiuojamas skydelio dydis. Skydelį rekomenduojama įrengti kuo arčiau didžiausios apkrovos (pavyzdžiui, arčiau virtuvės). Iš maitinimo skydelio numatyti pakankamą kiekį linijų, įrengiant jose apkrovas atitinkančius kištukinius lizdus ir prijungiant leistinos galios imtuvus. Atliekant pastatų renovaciją, gali prireikti esamą laido ar kabelio atkarpą apsaugoti nuo mechaninių sužalojimų pavojaus. Tam gali praversti specialūs surenkami vamzdžiai. Šiuolaikiniai estetiški skirstomieji skydeliai negadins bendro vaizdo ir pritvirtinti ant sienos.

Kiek metų jūsų name esančiai elektros instaliacijai? Turi būti atliktas kabelių varžų matavimas. Buitinei instaliacijai matuojamos leistinosios izoliacijos varžų vertė turi būti ne mažesnė negu 0,5MΩ. Būtina atlikti vizualią instaliacijos sujungimų patikrą. Taip įvertinama sujungimo vietų galima korozija, izoliacijos trukinėjimas. Koroduotose sujungimuose sumažėja srovės pralaidumas ir tos vietos ilgainiui pradeda kaisti. Tai gali tapti gaisro priežastimi.

Atkreipkite dėmesį į tai, kiek yra laidų kištukinius lizdus maitinančiame kabelyje. Jei vienfazės sistemos instaliacija dvilaidė (yra tik fazė ir neutralė), patartina pakeisti ją į trilaidę (su įžeminimo laidininku). Patartina įvertinti instaliacijos apsaugos elementus elektros skyde. Jei įranga yra sena, būtina ją pakeisti. Keičiant įrangą pasirinkite patikimą gamintoją, kuris garantuoja tinkamą įrangos funkcionavimą visu eksploatacijos metu. Renovacijos darbus geriausiai atlikti kompleksiškai (sutarus visiems namo gyventojams).

Apdailos Darbai Rąstiniame Name

Rąstiniai pastatai pasižymi gana ilgu nusistovėjimo laikotarpiu. Šio tipo statybos namams reikia apie 2-3 metų, kad baigtųsi rąstų sėdimo deformacijos. Rąstinės sienos gali siekti nusėsti kelis ar net keliolika centimetrų. Dėl šios priežasties rąstiniuose namuose tradicinis lygių sienų interjeras - daugiau išimtis nei taisyklė. Esminis skirtumas, atliekant apdailos darbus mūriniame name ir rąstinėje troboje, - didesnės konstrukcinių elementų (sienų, perdangų) deformacijos per tam tikrą laiką.

Esminė pastaba - rekomenduojama naudoti sistemas be tiesioginio sąlyčio su rąstine siena. Judantys mazgai arba slydimo jungtys įrengiamos dviejų skirtingai judančių konstrukcijų sandūros vietoje, tai yra vietoje, kurioje jungiamos sienos ir lubos.

Naudojant gipso kartono plokštes gyvenamosiose patalpose, reikėtų rinktis standartinę gipso kartono plokštę Knauf White, įprasto drėgnumo patalpose (pvz., vonios kambarys, virtuvė) - impregnuotą gipso kartono plokštę Knauf Green. Kai keliami didesni tvirtumo, saugumo reikalavimai, tinkamiausia naudoti universalią gipso kartono plokštę Knauf Blue. Ji pasižymi geromis garso izoliacijos ir gaisrinės saugos savybėmis, yra impregnuota, jos paviršius gerokai tvirtesnis nei standartinių plokščių.

Langų vietose gipso kartonas montuojamas taip, kad būtų galima kontroliuoti sėdimą. Paprastai virš lango paliekamas tarpelis, kuris uždengiamas dekoratyvine juosta iš polistireninio putplasčio.

Rąstiniame name pasitaiko vietų, kuriose rąstinė sija jungiasi su lygia siena. Siekiant neišdarkyti subtilios apdailos lubų ir sienų sandarose, reikėtų naudoti tik specifines medžiagas, dekoratyvinius elementus. Sandūrų vietose patariame naudoti specialų hermetiką Knauf Trennwandkitt.

Kištukinių Lizdų ir Jungiklių Montavimas

Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą. Drėgnose patalpose esančiai įrangai riekėtų naudoti saugiklius su nuotėkio rele.

Moduliniai skydeliai (saugiklių dėžė) moderniame name yra gana dideli. Dažnai iš vieno aukšto susiveda dešimtys saugiklių. Praktiškai visų šiuolaikinių kabelių gyslos yra varinės. Variniai kabeliai gali būti lankstūs ir kieti. Skiriasi ir kabelių izoliacija. Mediniame name, medinėje ar kitokioje karkasinėje konstrukcijoje naudojami kelių izoliacijos sluoksnių kabeliai. Vidinis kabelio izoliacijos sluoksnis būna nepalaikantis degimo. Kabelio išlaikomos apkrovos priklauso nuo varinės gyslos skerspjūvio. Privačiame name dažniausiai naudojami 1,5 ir 2,5 kv. mm laidai. 1,5 kv.mm laidai naudojami apšvietimo instaliacijai. Rozetės jungiamos naudojant 2,5 kv.mm laidus.

Gipskartonio konstrukcijoje laidus geriausia pravesti tarpe tarp garo izoliacijos ir gipskartonio. Tai apie 5 cm tarpas, kuriame pravedami laidai ir sudedamos instaliacinės dėžutės nepažeidžiant garo izoliacinės plėvelės. Tai itin svarbu siekiant sandarumo ir aukšto energinio efektyvumo. Uždėjus gipskartonio plokštes iškišami laidų galai, ant kurių markeriu pažymima jų priklausomybė.

Instaliacinės dėžutės montavimas mūre - kruopštumo reikalaujantis darbas. Ertmė, kurioje įstatoma dėžutė, turi būti pilnai užpildyta. Tai ne tik dėl patikimo įtvirtinimo, bet ir dėl sandarumo. Gipskartonio sienoje instaliacija daug paprastesnė. Specialios instaliacinės dėžutės gipskartoniui turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius. Prieš dedant dėžutę išlaužiamos skylės laidams. Tam dėžutėse numatytos specialios zonos su plonesniu plastiku. Garso izoliacijai padidinti daromos specialios dėžutės iš gipskartonio. Pagerinti garso izoliaciją galima įpuškus montavimo putų.

Vienas iš sunkiausių atvejų - instaliacinių dėžučių sumontavimas plytų sienoje.

Po visų paruošiamųjų darbų rozečių montavimas - linksmiausias darbas. Ypač jei naudojami patogūs mechanizmai. Daugybės meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizmas. Jis patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu užima 2- 3 kartus mažiau laiko, jis neišsiderina eksploatacijos laikotarpiu.

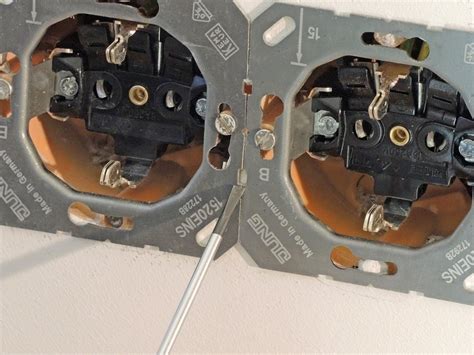

JUNG rozetės mechanizmas su laido griebikliu. Lengvai įsistato, patikimai įsitvirtina.

Laidai, kuriuos naudosime, turi standartinį spalvinį žymėjimą. Ruda spalva žymimas laidas, kuriuo tekės srovė (fazė). Mėlyna spalva žymimas neutralus laidas. Atjungus srovę nukerpamas reikiamo ilgio kabelio galas. Dažniausiai meistrai palieka apie 10- 15 cm kabelio galą. Apie 8-10 cm nuimama pagrindinė kabelio izoliacija. Laidui nuimama 15 mm izoliacijos. Prilaikome tvarkomą laidą ir kiek įspaudus replėmis įzoliaciją ją nutraukiame. Replės turi reguliavimo mechanizmą, kuris leidžia jas pritaikyti skirtingo skersmens laidams. Laidai įdedami į jungiklio griebiklį. Likę laidai sujungiami ir įstumiami į instaliacinę dėžutę. Šiam darbui labai praverčia ilgasnapės replės. Dedame mechanizmą į dėžutę kiek atlaisvindami įtvirtinančius sparnelius. JUNG komplektacijoje sparneliai tarpusavyje sutraukiami gumine juostele. Naudojant gulsčiuką tiksliai nustatome horizontalią rozetės padėtį. Reguliuojant varžteliai prisukami tiek, kad panaudojus šiek tiek jėgos rozetė pasislinktų, tačiau atleidus negalėtų grįžti į pradinę padėtį. Sureguliavus varžeteliai prisukami tvirtai.

Užmirštama atjungti srovę tvarkant laidus. „Perkandus" laidus, kuriais teka srovė, praktiškai visada sulauksite trumpo sujungimo. O nuimant izoliaciją, gausite per nagus. Ar teka elektros srovė, tikrinama atsuktuvu - srovės indikatoriumi. Patikrinamas tik fazinis laidas.

Jei viską padarėte gerai, su mechanizmo įmontavimu apvadų pritvirtinimas bus juokų darbas. Čia daugiau rūpesčių sukels dizaino parinkimas. Ypač, jei renkatės JUNG kištukinius lizdus ir jungiklius. Ne dėl to, kad nėra iš ko rinktis, o dėl to, kad pasiūla tokia didelė, viskas taip patrauklu, kad sunku išsirinkti. Galima rinktis tos pačios spalvos apvadą ir jungiklio klavišus. Galima derinti skirtingų spalvų apvadus ir jungiklio klavišus. Amžina klasika - balti apvadai ir baltas didelis jungiklio klavišas. JUNG pasiūlė paplonintą apvado dizainą, todėl jungiklis atrodo daug elegantiškiau. Žalvarinis jungiklis iš LS 990 serijos. Stikliniai jungiklių apvadai - vieni iš populiaresnių modernaus dizaino būstuose. JUNG turi stiklinių rėmelių kolekciją „A creation" su platesniu rėmeliu. Veidrodinis jungiklio rėmelis tai pat gali būti derinamas su klavišų spalva. Labai įdomiai atrodo patalpose, kuriose yra nelygios faktūros sienos: tarsi mažas paveiksliukas, kiekvienoje vietoje skirtingas ir tuo pačiu vienodas. Jungikliai nederinami prie interjero. Nežiūrint į jų užimamą mažą plotą, jie gali tapti ryškiu interjero akcentu. Jungiklis itin dažnai naudojamas mechanizmas, nereiktų jiems taupyti. Pigūs jungikliai ilgainiui keičia spalvą dėl UV spindulių poveikio. Šviesioje svetainėje balti jungikliai pasidaro geltoni, o vonios kambaryje atrodo tarsi būtų iš kitos kolekcijos. Sugedus jungikliui, naujas, net ir tos pačios spalvos jungiklis išsiskiria iš kitų.
