Sutikite, kad privatus sodybos namas, pagamintas tik iš medžio, be abejo, yra šaunus ir gražus. Medinė konstrukcija turi daug privalumų. Ji yra šilta ir patvari, pasižyminti idealiu drėgmės lygiu, o ekologinės pusiausvyros atžvilgiu nė viena statybinė medžiaga nėra lyginama su natūralia mediena. Tačiau su visais privalumais toks namas turi vieną reikšmingą trūkumą, ugniagesiai tokius statinius vadina „degiąja medžiaga“.
Kadangi gaisrai dažnai tampa elektra, aktualiausia problema buvo, yra ir bus laidų instaliacija mediniame name. Elektros instaliacijos montavimas mediniame name turi specialius reikalavimus. Dėl to, kad medinės konstrukcijos yra klasifikuojamos kaip pavojingos gaisrui, maitinimo kabelių ir laidų klojimo sąlygos yra visiškai skirtingos. Pageidautina, kad visą darbo sritį (nuo elektros energijos tiekimo į namą ir iki paskutinės lempos įrengimo) atliktų profesionalūs elektrikai.
Elektros instaliacija naujame name - vienas svarbiausių darbų statybos procese. Mediniuose namuose elektros instaliacija reikalauja ypatingo dėmesio. Prieš pradedant elektros instaliaciją naujame name, būtina tinkamai suplanuoti darbus. Pirmiausia nuspręskite, kur bus išdėstyti pagrindiniai prietaisai, jungikliai ir lizdai.
Pagrindiniai reikalavimai elektros instaliacijai mediniame name
Mediena priklauso toms medžiagų rūšims, kurios lengvai užsidega ir gerai dega. Medinis namas Tai gali lengvai užsidegti dėl įprasto trumpojo jungimo elektros grandinėje, taigi procesas laidų montavimas Tai yra siekiant sumažinti trumpojo jungimo tikimybę ir, jei jis įvyktų, sumažinti pasekmes.
Tokie reikalavimai keliami elektros instaliacijai mediniame name:
- naudokite tik varinius laidus su ugniai atspariu apvalkalu;
- izoliuoti laidus nedegioje medžiagoje;
- atlikite teisingą elektros laido skerspjūvio skaičiavimą, kad dabartinė apkrova neviršytų jo galimybių;
- geriau naudoti atviro tipo laidus;
- paslėpti laidai turi būti metaliniame vamzdyje - naudokite metalinę žarną ir lygią PVC gofruotė su savaiminiu gesinimo efektu nerekomenduojama;
- skydelyje turi būti RCD ir jungiklis;
- geriau naudoti patikimų gamintojų kokybiškas medžiagas, nes sutaupytos išlaidos, susijusios su pigių kiniškų gaminių pirkimu, gali sukelti didelių problemų.
Elektros instaliacijos tipai mediniame name
Elektros instaliacija mediniuose pastatuose gali būti atliekama dviem būdais:
- paslėptas;
- atidaryti.
Paslėpta instaliacija
Paslėpta instaliacija mediniame name jis yra sudėtingesnis ir turi daug rizikos. Tokį darbą labiausiai pasitiki specialistai. Vidaus instaliacija sumontuota, kai medinės namo sienos yra apklijuotos iš viršaus apdailos medžiaga pvz clapboard arba gipso kartonas. Tokiu atveju laidai dedami tarp pagrindinės sienos ir apkalos sluoksnio.
Natūralu, kad negalima palikti laidų neapsaugotų - jie turi būti pasislėpti metaliniame vamzdyje. Daugelis meistrų daro klaidą ir šiems tikslams naudoja plastikines rankoves, PVC gofruotę ar metalinę žarną. nėra garantijos, kad nebus pažeista laido izoliacija ir nebus trumpojo jungimo, o ortakių ir vamzdžių sienos negalės atlaikyti tokios apkrovos. Rezultatas - gaisras.
Štai kodėl paslėpti elektros laidai mediniame name turi būti tvirtinami metaliniai vamzdžiai. Jie gali užtikrinti patikimą apsaugą nuo trumpojo jungimo, tačiau sąlygų skaičius:
- viduje ir išorėje tokie vamzdžiai turėtų būti antikorozinis sluoksnis;
- geriau montuoti vamzdžius nedideliu nuolydžiu, kad kondensatas galėtų laisvai tekėti;
- vamzdžiai turi būti prijungti prie žemės kilpos;
- aštrūs kraštai, kurie susidaro pjaunant vamzdžius, gali sugadinti vielą, jie turi dėvėti plastikines rankoves;
- vamzdžio jungtis turi būti sandari;
- sienose reikia iškirpti kanalus.
Geriausias variantas yra variniai vamzdžiai, tačiau tai kainuos daug. Sauga nepažeidžia pasirinkimo su naudojant tinką, nors iš pirmo žvilgsnio jis neatrodo visai tinkamas. Norint užtikrinti tinkamą apsaugą, kabelį iš visų pusių reikia apjuosti sluoksniu tinkas ne mažesnio kaip 10 mm storio, tačiau, kad laidą būtų galima pakeisti, jis turi būti dedamas į metalinę žarną.
Atvira instaliacija
Elektros laidų klojimas medinėse sienose yra ne tik labai pavojingas, bet ir techniškai sunkus. Taikydamas atvirąjį metodą, savininkas gali bet kada išspręsti problemą, nes prieiga prie laidų visada yra atvira, todėl ši diegimo galimybė išpopuliarėjo. Iš trūkumų vadinami tik unaestetikai dėl laidų matomumo, tačiau šiandien šį minusą galima pašalinti.
Mediniams namams naudokite:

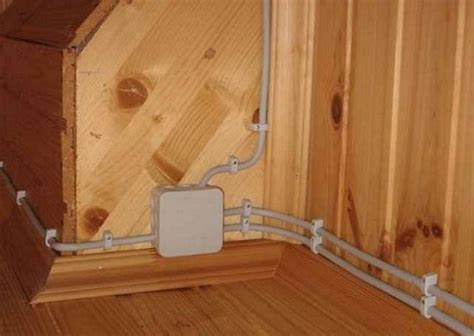

- kabeliniai kanalai, arba elektros dėžutės. Tai yra patogiausias ir populiarus būdas. Tokius kanalus gana lengva pritvirtinti prie medinio paviršiaus, o jei pasirinksite tinkamą spalvą, jie bus minimaliai pastebimi. Gamintojai gamina dėžutes su spalva ir raštu skirtingoms medienos rūšims. Kalbant apie estetiką, kainą ir lengvą priėjimą prie laidų, tai yra geriausias pasirinkimas, tačiau teisingai apskaičiuoti reikiamų elementų, posūkių, kampų ir kištukų skaičių ne visada lengva;
- elektrinės grindjuostės - Pats moderniausias variantas, leidžiantis pasiekti estetiškiausių rezultatų. Tai numato spaustukus;
- izoliacijos ritinėliai. Tai yra maži keraminiai elementai, kurie yra sumontuoti ant paviršiaus ir sulaiko laidus. Visi laidai bus matomi, todėl, kalbant apie estetiką, variantas nėra pats geriausias, tačiau leidžia kurti retro stiliaus interjeras. Panašus montavimo būdas paprastai naudojamas iš rąstų pastatytuose namuose;
- specialūs kabės. Tai pigiausias ir lengviausias pasirinkimas, tačiau atrodo nelabai gerai;
- metalinė žarna Jis naudojamas atvirai instaliacijai tik negyvenamuosiuose pastatuose, nes kambarys tampa panašus į gamybinį. Gofravimas, kad ir kaip stengtumėtės, tobulai nemeluos, jis sustings, be to, kaupia dulkes.
Elektros instaliacijos schemos sudarymas
Elektros instaliacijos montavimas mediniame name prasideda nuo schemos, suderintos su „Gosenergonadzor“, sukūrimo. Ant jo būtina nurodykite vietas, kuriose bus visi lizdai, jungikliai, taip pat skydas ir skaitiklis. Diagramoje taip pat parodyta būsima kabelio vieta, nurodant atstumą nuo grindų, lubų, langų ir durų angų.
Norėdami teisingai sudaryti diagramą, laikykitės šių taisyklių:
- iš anksto turite galvoti apie didelių buitinių prietaisų vietą, taip pat apie apšvietimo schemą. Tai ateityje pašalins ilginamųjų laidų problemas;
- nustatyti maksimalią prietaisų galią;
- sudaro jungčių grupes. Taisyklės diktuoja, kad kiekviename kambaryje yra dvi laidų atšakos: viena skirta lizdams, antra - apšvietimui. Kiekvienas galingas prietaisas (skalbimo mašina, katilas kt.) - jiems reikia nutiesti atskirą laidą. Namo apšvietimas - Tai dar viena grupė, tačiau ji dažnai jungiama prie atskiro jungtuvo, kad būtų galima įjungti šviesas, kai niekas nėra namuose. Kiekvienai grupei atsižvelgiama į maksimalų krūvį;
- Išleidimo vietos gali būti bet kuriame aukštyje. Svarbiausia, kad juos būtų patogu naudoti, todėl pagalvokite apie elektrinių prietaisų tipą ir skaičių;
- grandinės pertraukikliai, kaip taisyklė, yra 80 arba 150 cm aukštyje. Pageidautina, kad visi nebūtų vienodo aukščio;
- paskirstymo skydas yra sumontuotas 150 cm aukštyje, kad maži vaikai jo nepasiektų;
- laidai gali eiti tik vertikaliai ir horizontaliai, pasukti stačiu kampu.
Kai schema suderinta ir paskirta reikiama galia, galite judėti toliau.
Kabelio įvedimas į namą
Maitinimo laidą į namą galima nešti dviem būdais:
- po žeme;
- oro.
Požeminė instaliacija - Tai yra patikimesnė ir modernesnė technologija, tačiau kartu ir sunkiau įgyvendinama. Tai pateisinama naudoti statant naują namą. Po žeme kabelis patiria daug mažiau streso nei tas, kuris kabo ore ir trunka ilgiau: jis nebus suplėšytas nuo vėjo ar ant jo krintančio medžio. Be to, daug geriau atrodo namas, aplink kurį nėra laidų. Įdiegimas yra sudėtingas, reikalaujantis daug laiko ir brangus. Reikės kasti tranšėją, kurios gylis ne mažesnis kaip 80 cm, įėjimas į namą atliekamas montuojant metalines rankoves iš storų sienelių vamzdžių. Naudota varinė viela.
Oro montavimas tai bus pigiau ir greičiau, tačiau būkite pasirengę, jei blogas oras liks be elektros. Atlikti tokį darbą įmanoma, jei atstumas iki objekto yra ne didesnis kaip 25 m - kitaip turėsite įdėti papildomą paramą, ir tai yra pinigai. Norėdami prijungti, naudokite savarankišką izoliuotą laidą, kurio apvalkalas yra tinklinis polietilenas, skerspjūvis ir šerdžių skaičius priklauso nuo jungties galios.
Namo viduje aliuminio laidai neprasideda - naudojamas tik varis, todėl nuo prijungimo taško iki įvesties paskirstymo skydo naudojamas „VVGng“ laidas. Prijungimui naudojami sandarūs spaustukai, o „VVGng“ kabelis, remiantis taisyklėmis, turi būti uždengtas metaline rankove iš storasienio vamzdžio. Toje pačioje rankovėje kabelis veda į paskirstymo skydą, jei pastaroji nėra išvesta į gatvę arba nėra prie įėjimo į namą.

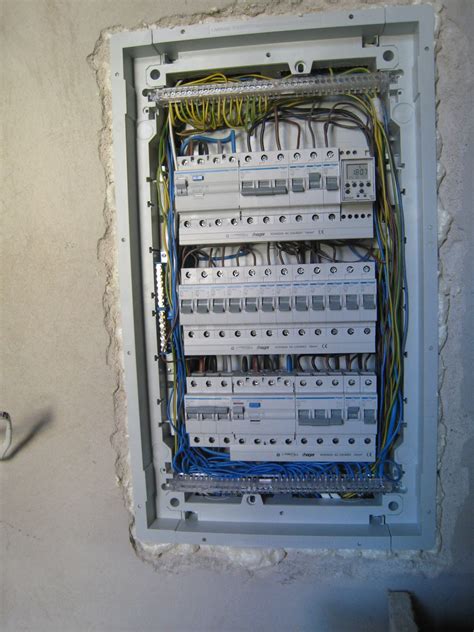

Skydas sumontuotas saugioje vietoje, užtikrinant laisvą prieigą prie jo. Apsauginiai jungikliai ir RCD sumontuoti skydelyje.
Kabelio maršrutas kambariuose
Kabelio sekcija laidų instaliacija priklauso nuo to, kokia apkrova jiems bus paskirta. Tai yra rimtų skaičiavimų objektas, tačiau taip pat galite naudoti lenteles, kuriose laidų skerspjūvis jau buvo apskaičiuotas, atsižvelgiant į srovę, galią ir įtampą.
Atidarykite laidus kabelių kanaluose
Prieš pradedant darbą geriausia pažymėkite būsimas prekybos vietų vietas ir jungikliai. Saugumo ir estetikos tikslais mediniame name geriausia montuoti atvirus laidus kabelių kanaluose. Jie pagaminti iš savaiminio gesinimo plastiko, jie yra dėžutė su užraktu, dydis ir spalva gali skirtis. Laidų prijungimo procesas šiuo atveju yra toks: Vidinė instaliacija metaliniame vamzdyjeJei nuspręsite mediniame name sumontuoti paslėptus laidus, tada procedūra bus tokia:Laido jungtisJungiamosiose dėžėse laidus galima prijungti vienu iš šių būdų:Lieka tik įdiegti lizdai ir jungikliai.
Mediniam namui geriausiai tinka armatūra, pagaminta po medžiu, tačiau tai nėra būtina. Po to atliekamas darbas sujungiant visų laidų grupes prie skydo, įrengiant skaitiklį, RCD ir automatinius įrenginius.
Taip pat reikia žemės. Norėdami tai padaryti, jie iškasa lygiakraščio trikampio formos skylę šalia namo, kurios kraštinė yra 1 m. Gylis yra ne mažesnis kaip 30 cm. Į trikampio viršūnes įkišamas metalinis kampas arba 3 m ilgio kaištis, jie sujungiami vienas su kitu 1 m ilgio kampu, naudojant suvirinimą. Viename iš kampų padaryta skylė, o varžto ir veržlės pagalba joje pritvirtinamas įžeminimo laidininkas, jis išvedamas į paskirstymo skydą ir prijungtas prie įžeminimo magistralės, prie jo taip pat prijungiami įžeminimo laidų laidai.
Baigę visus montavimo darbus, iškviečiami specialistai iš elektros laboratorijos, kurie atlieka visus reikalingus bandymus ir išrašo protokolą, patvirtinantį laidų teisingumą ir jų saugumą. Laidų schemą rekomenduojama klijuoti ant atveriamų durų vidinio paviršiaus - avarijos atveju bus daug patogiau naršyti.
Kaip instaliuoti montavimo dėžutę
Instaliacinės dėžutės montavimas mūre - kruopštumo reikalaujantis darbas. Ertmė, kurioje įstatoma dėžutė, turi būti pilnai užpildyta. Tai ne tik dėl patikimo įtvirtinimo, bet ir dėl sandarumo. Skylėto mūro sienoje padarytos angos gali susisiekti su angomis, išeinančiomis į išorę. Pridėjus prie tokių rozečių anemometrą, matomas padidėjęs patenkančio į vidų oro srautas, jaučiamas pūtimas per rozetes. Meistrai rekomenduoja ertmę sienoje užpildyti gipsinio tinko skiediniu ir tada įstatyti instaliacinę dėžutę.
Gipskartonio sienoje instaliacija daug paprastesnė. Specialios instaliacinės dėžutės gipskartoniui turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius. Prieš dedant dėžutę išlaužiamos skylės laidams. Tam dėžutėse numatytos specialios zonos su plonesniu plastiku. Garso izoliacijai padidinti daromos specialios dėžutės iš gipskartonio. Pagerinti garso izoliaciją galima įpuškus montavimo putų.
Instaliacinės dėžutės kraštai nesulyginti su siena. Montuojant kelias rozetes ar jungiklius, instaliacinės dėžutės nesudedamos viena linija. Vėliau bus sunkiau sujungti mechanizmus ir pritaikyti apvadus. Nors, jei nėra didelių nukrypimų, tai galima sureguliuti mechanizmų įdėjimo metu. Vienas iš sunkiausių atvejų - instaliacinių dėžučių sumontavimas plytų sienoje.
Po visų paruošiamųjų darbų rozečių montavimas - linksmiausias darbas. Ypač jei naudojami patogūs mechanizmai. Daugybės meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizma.
Atlikite visus montavimo darbus mediniame name tik turėdami atitinkamų žinių ir patirties.
Mediena yra laikoma aplinkai nekenksminga medžiaga gyvenamųjų namų statybai, todėl nenuostabu, kad gražių ir patogių namų, pagamintų iš medienos ar apvalių rąstų, paklausa nemažėja. Visų pirma, gyvenamasis namas turi būti saugus elektros instaliacijos požiūriu.
Svarbu suprasti, kaip mediniame name turėtų būti atliekami elektros laidai. Reikia mokėti įrengti ir organizuoti elektros sistemą taip, kad nebūtų pakenkta gyventojų sveikatai ir būtų užtikrintas turto saugumas. Mes išsamiai pristatėme visus šio klausimo aspektus.
Mūsų siūlomas straipsnis supažindins jus su bendraisiais laidų reikalavimais. Kalbėsime apie elektros tinklo įrengimo namuose būdus, elektros skydo įrengimo taisykles ir kabelių įrengimo būdus. Pagrindinis skirtumas tarp medinių namų ir gelžbetoninių bei mūrinių konstrukcijų yra didelis jų gaisringumo laipsnis. Tai reiškia, kad elektros prietaisų, kabelių parinkimui ir jų įrengimo sąlygoms taikomi padidinti reikalavimai.
Remiantis statistika, apie 1/2 gaisrų ar užsidegimų mediniuose namuose ar namuose su medine apdaila įvyksta dėl grubių elektrikų klaidų.
Neteisingai sumontavus kištukinį lizdą, nepakankamai kruopščiai sujungus laidus jungiamojoje dėžutėje arba nepaisius įžeminimo taisyklių, gali kilti gaisras, o po to - gaisras.
Nereiklūs medinio namo savininkai elektros instaliacijos darbus patiki kaimynams, pažįstamiems arba atlieka patys, gerai neišmanydami PUE standartų. Liūdnas patiklumo ir neprofesionalumo rezultatas - nuotraukojeIšmanyti pagrindines elektros instaliacijos taisykles būtina dėl dviejų priežasčių: mokėti dalį montavimo ar remonto darbų atlikti patiems ir kontroliuoti nesąžiningų „specialistų“ veiksmus.
Reikėtų prisiminti šiuos reikalavimus:
- Kabelių ir elektros įrenginių techninės charakteristikos turi kuo labiau atitikti kiekvienos atskiros grupės įrenginių suvartojamą galią.
- Lizdų, jungiklių, avarinio išjungimo įtaisų veikimas turi būti atliekamas atsižvelgiant į jiems tenkančią apkrovą.
- Draudžiama naudoti kabelius, laidus ir gnybtų jungtis, kai jie reguliariai šildomi.
- Būtina visiškai užkirsti kelią ugnies perdavimui iš kabelio į konstrukcijas, pagamintas iš medžio ar kitų degių medžiagų, naudojant ugniai atsparią apsaugą.
- Elektros laidai turi būti visiškai saugūs namų savininkams, jų šeimoms (ypač mažiems vaikams) ir augintiniams.
Iškyla griežti reikalavimai, kartais tenka paaukoti estetiką. Pavyzdžiui, medinio kotedžo savininkai turi susitaikyti su išoriniais lizdais ir sustiprinta paslėptų ir atvirų elektros laidų apsauga (NPB 246-97)Medžiaga iš vaizdo įrašų apžvalgų ir internete patalpintų instrukcijų yra labai prieštaringa, todėl nereikėtų visiškai pasikliauti žmonių, turinčių darbo kombinezoną, nuomone. Turėtumėte sutelkti dėmesį į norminės dokumentacijos ištraukas - PUE, SNiP, GOST skyrius.
Elektros linijos įvedimas į namąRusijoje ir kai kuriose kitose šalyse (skirtingai nei, pavyzdžiui, Europoje, kur laidai paslėpti žemėje), elektra vartotojus pasiekia per oro linijas - iki galutinės atramos.
Tada jis perduodamas vartotojams trimis būdais:
- per savilaikį izoliuotą laidą (SIP);
- po žeme;
- kabeliu (naudojamas itin retai).
Pirmasis variantas yra populiariausias.
Vietoje elektros jungikliui prie įvado rekomenduojama sumontuoti medinį arba betoninį stulpą su metaliniu skydu. Tai geriausias būdas išjungti maitinimą taisant ar keičiant tinklus.
Kartu su mašina sumontuoti ir elektros apskaitos prietaisai. Specialūs skydai (SHUE) yra sukurti specialiai tam. Pagal taisykles valdymo pultas gali būti sumontuotas dėžė namo priekyje, o pastato viduje, tada elektros instaliacijos schema šiek tiek pasikeis.
Nuo centrinės elektros tiekimo linijos iki atramos privačioje valdoje arba tiesiai į namą traukiama savaiminė izoliuota viela (kurios skerspjūvis ne mažesnis kaip 16 mm), kuris tvirtinamas inkarais arba spaustukais. Aukštis nuo žemės iki įtemptos vielos 2,75 m ar daugiauNorėdami izoliuoti laidus, einančius palei medinį paviršių, naudokite ugniai atsparias dėžes arba elektros laidų gofravimas. Perėjimas per sienas ir lubas atliekamas apsauginėse rankovėse, pagamintose iš metalo, plastikiniai analogai yra nepriimtini.
Tačiau norint apsaugoti kabelį nuo nusidėvėjimo, posūkiuose rekomenduojama naudoti polimerinę tarpinę.
Plastikinės medžiagos apdorojamos priešgaisriniais tirpalais, kuriuose yra antipirenų (pavyzdžiui, specialiais dažais).
Namo viduje SIP neįrengiami. Pagal standartus degiųjų konstrukcijų viduje ir viršuje gali būti klojami tik variniai laidai, todėl aliuminio analogai taip pat turės būti neįtraukti.
Renkantis laidų laidą mediniame name reikia atkreipti dėmesį į izoliacijos tipą. VVGng ir NYM yra pripažinti geriausiais medinio namo variantais.
Pagal standartus, perėjimas nuo savaiminių izoliuotų laidų prie vidinių laidų turi būti atliekamas iš pastato išorės - po stogu, ant fasado arba metalinės plokštės viduje.
Jei apskaitos lenta yra pritvirtinta prie fasado, pavyzdžiui, paslaugų įmonės prašymu, tada SIP automatiškai prijungiamas jos viduje, o tada prie pagrindinio skirstomojo skydo - vidinio skirstomojo skydo - ištraukiamas VVGng.
Į ką reikia atsižvelgti tiesiant kabelius po žeme:
Šerdies skerspjūvis parenkamas atsižvelgiant į projektinę apkrovą, nuo 10 mm² ar daugiau. Pagal standartus kabelio sujungimas tranšėjoje yra draudžiamas, tai yra, jis turi būti tvirtas nuo atramos iki skydo namuose Elektros kabelio apsaugai 0,8 m gylyje naudojami HDPE vamzdžiai, tačiau jei linija eina po važiuojamąja dalimi, tada reikalavimai kitokie: gylis - 1 m, montavimas atliekamas asbestcemenčio vamzdyje HDPE vamzdis yra optimalus kabelio apsaugai uždaroje vietoje (po žeme), o prijungimui prie valdymo pulto ant atramos arba įėjimui į medinį namą atvirose vietose, laidai atliekami plieniniuose vamzdžiuose Įvedant kabelį į namą (sieną, pamatą) žemėje arba virš žemės, degiai medžiagai (medienai) ir pačiam kabeliui apsaugoti naudojamos metalinės movos. Išoriškai skirstomoji lenta yra plastikinė arba metalinė (geriausia) dėžė su durelėmis su tvirtinimais automatinėms mašinoms ir elektros skaitikliu.
Ji neturi dydžio apribojimų, o sumontavus naują dėžutę visada lieka šiek tiek laisvos vietos tolimesniems ryšiams.Viduje yra skaitiklis (sandarius), pagrindinis automatinio išjungimo įtaisas (RCD), kuris taip pat yra sandarus, ir vieno poliaus grandinės pertraukikliai įvairioms elektros instaliacijos grupėms (apšvietimui, rozetei ir kt.)Automatiniai jungikliai montuojami ant tam skirtų DIN bėgių. Nominalus automato reikšmė tiesiogiai priklauso nuo prijungtos linijos parametrų: jei leistina lizdų grupės riba yra 16 A, tada mašina turi atitikti šią vertę.
Jei yra mašinos, montavimas RCD neprivaloma, tačiau nereikėtų pamiršti montavimo. Papildoma apsauga suveikia, kai atsiranda nuotėkio srovė. RCD rankiniu būdu išjungiamas, kai reikia nutraukti elektros tiekimą į namus.
Nepaisant brangios įrangos kainos, atsakingi elektrikai primygtinai reikalauja įrengti zoninę apsaugą, kuri padidina saugų elektros tinklo naudojimą mediniame name.
RCD ir grandinės pertraukiklių prijungimo skydelyje niuansai aprašyti Šis straipsnis.Atvirų laidų taisyklėsAtviro laidų klojimo metodai neturėtų prieštarauti PUE reikalavimams.
Todėl kabelius prie sienų, pertvarų ar lubų medinio paviršiaus galima tvirtinti šiais gaminiais:
- keraminiai arba porcelianiniai izoliatoriai;
- grindų cokoliai su įmontuotu kabelių kanalu;
- gofruoti ir standūs PVC vamzdžiai;
- PVC dėžutės;
- metalinės dėžės ir vamzdžiai.
Konkretūs gaminių pavadinimai nurodyti projektinėje dokumentacijoje, o medinių konstrukcijų atveju turi būti pateiktas priešgaisrinės saugos sertifikatas ir pažymėta „NG“ kaip nedegūs.
Kabelių kanalų ir kitų montavimo elementų įrengimas turi būti apgalvotas iš anksto, nes išsikišusios dalys gali trukdyti išdėstyti baldus ar spręsti kitus interjero klausimusSu kabelinių kanalų pasirinkimas nekyla klausimų, nes statybinėse parduotuvėse gaminius galite rinktis tiek pagal spalvą, tiek pagal plotį, ir su komplektu pridedamų furnitūros - kištukų, besisukančių elementų, adapterių.
Geriau rinktis storasienius, gana plačius gaminius su vienu užraktu, nes dėžes su dviguba užraktu prižiūrėti sunkiau.
Montavimo reikalavimai ir rekomendacijos:
- Kabelis, kaip ir apsauginės jungiamosios detalės, neturi palaikyti degimo, ty būti pažymėtas „ng“. Geriausias variantas mediniams namams yra VVGng-ls (su sumažintu dūmų išmetimu).
- Metalinės platformos buvimas montavimui yra ugniai atsparus pagrindas, kuris padidina elektros prietaisų naudojimo saugumą.
- Jungikliai ir lizdai yra tik virš galvos, išoriniai.
- Metalinių movų naudojimas organizuojant kabelių praėjimą per medines sienas, lubas ir pertvaras.
- Perleidžiamos rankovės - tai storasienio metalinio vamzdžio atkarpos, kurios turi išsikišti po 1 cm iš abiejų degiosios konstrukcijos pusių.
Kad kabelis nedeformuotų, įvorių kraštai apsaugoti plastikiniais gaubtais.Pagal taisykles, tarp movos ir dėžutės neturėtų būti atviros laidų dalies. Iš skylės išeinantis rankovės galas būtinai turi patekti į dėžės vidųRenkantis medinio namo elektros kabelio skerspjūvį, jie vadovaujasi visuotinai priimtais standartais:
