Šiame straipsnyje aptarsime įvairius klausimus, susijusius su elektros instaliacija, pradedant nuo elektros atvedimo į žemės ūkio paskirties sklypą ir baigiant saulės elektrinės įrengimu. Aptarsime oro linijų keitimą į požemines, kabelių pasirinkimą, galios didinimą ir kitus svarbius aspektus.
Elektros Atvedimas į Žemės Ūkio Paskirties Sklypą
Nusipirkote žemės ūkio paskirties sklypą ir norite pastatyti karavaną, pasidaryti gręžinį ir vasarą ten ilsėtis? Reikėtų pateikti AB ESO prašymą laikinam prijungimui daržų laistymo poreikiui. Už šią paslaugą reikės padengti visas faktines AB ESO išlaidas. Tikslią kainą pateiks AB ESO.
Oro Linijos Keitimas į Požeminę
Jūsų sklype yra 0.4kV sena oro linija su stulpu? Norite keisti oro liniją į požeminę ir pasididinti elektros galią? Pirmiausia reikėtų pateikti prašymą AB ESO rekonstruoti oro liniją. Jeigu elektros oro linija yra įrengta seniau nei prieš 20 metų, tuomet 50 procentų išlaidų kompensuoja AB ESO.
1 km elektros tiekimo linijos kainuoja apie 50 tūkst. eurų. Jeigu rekonstruoti reikia 100 m, tuomet kaina apie 5 tūkst. eurų. Papildomai prisidės projektavimo darbai (nuo 700 eurų). Papildomai prisidės namo įvadinio elektros kabelio nuo elektros apskaitos skydo iki namo skirstomojo skydelio montavimo darbai (priklausomai nuo situacijos) bei rangovo akto rengimo išlaidos (80-100 eurų).
Kabelio Pasirinkimas
Kabelis, jei iki namo 60 metrų
Šiuo metu laikinoje dėžutėje yra 3 kW. Namas randasi už 60 metrų. Vėliau darysite saulės elektrinę. Tad suprantate, kad reikės pasikelti iki 10 kW? Rekomenduojama kloti ne mažiau kaip 5×10 mm² varinį arba 5×16 mm² aliuminį žemėje kloti skirtą kabelį. Jeigu nuo namo iki AB ESO transformatorinės yra daugiau kaip 500 metrų, tuomet rekomenduojama ne mažiau kaip 5×16 mm² varinį arba 5×25 mm² aliuminį žemėje kloti skirtą kabelį.
Tokiu būdu bus mažesni įtampos nuostoliai ir didesnės trumpojo jungimo srovės efektyviam elektros apsaugos aparatų (automatinių jungiklių) darbui. Taip pat esant įvadiniam kabelio ilgiui daugiau kaip 29 metrai šalia namo (arba name) patogioje vietoje reikėtų planuoti montuoti papildomą įžemintuvą (įžeminimo kontūrą), kuris turėtų prijungtas prie namo elektros skirstomojo skydelio apsauginio įžeminimo (PE) kontaktų.
Planuojamas galingumas yra 11kW. Koki kabeli tureciau pirkti?
Rekomenduočiau kloti ne mažiau kaip 5×6 mm² varinį (pvz., CYKY 5×6 mm²) arba 5×10 mm² aliuminį (pvz., AXMK 5×10 mm²) žemėje kloti skirtą kabelį. Jeigu įvadinio kabelio ilgis bus kiek didesnis ir/arba ateityje planuojama įkrauti elektromobilį, tuomet reikėtų kloti ne mažiau kaip 5×10 mm² varinį (pvz., CYKY 5×10 mm²) arba 5×16 mm² aliuminį (pvz., AXMK 5×16 mm²). Esant įvadinio kabelio ilgiui 50-100 metrų ir daugiau reikėtų skaičiuoti atskirai.
Be to jeigu įvadinio kabelio ilgis 30 metrų ir daugiau, tuomet papildomai reikėtų sumontuoti įžemintuvą (įžeminimo kontūrą), kuris turėtų būti prijungtas prie namo skirstomojo skydelio apsauginio įžeminimo (PE) kontaktų.
Elektros Galios Didinimas
Kiek reikia padidinti galią ESO, jei bus 10 kW saulės elektrinė
Kiek reikia padidinti galią ESO, jei bus 10 kW saulės elektrinė, 10 kW šilumos siurblys, na ir, aišku įvairūs buitiniai prietaisai? ESO galima duoti paraišką nuo 5 iki 60 kW. Saulės elektrinei prijungti reikėtų ne mažiau kaip 11 kW galios trifazio įvado. Šilumos siurblys galėtų būti 6, 9, 11 kW ar pan., priklausimai nuo namo dydžio.
14 arba 18 kW namui turėtų pakakti, jeigu neplanuojama įkrauti elektromobilio galingesniu režimu. Iš pradžių galima pateikti paraišką 11 arba 14 kW ir pasibandyti, o vėliau padidinti, kuomet paaiškės poreikiai. Taip pat rekomenduotina įvadinį lauko sąlygoms žemėje skirtą kloti kabelį iš karto rinktis 5 gyslų nemažiau kaip 10 mm² varinį arba 5 gyslų nemažiau kaip 16 mm² aliuminį, kurio turėtų pakakti esamiems ir būsimiems buitiniams poreikiams patenkinti, jeigu kabelio ilgis, pavyzdžiui, iki 30 metrų. Jeigu įvadinio kabelio ilgis bus 100-200 metrų ar daugiau, tuomet kabelio gyslų skerspjūvio plotą reikėtų skaičiuoti atskirai.
Elektros galios patikrinimas
Leistinoji naudoti elektros galia yra nurodyta AB ESO Elektros tinklų nuosavybės ribų akte, kurį galima surasti prisijungus prie AB ESO savitarnos www.mano.eso.lt Technine prasme leistiną naudoti elektros galią nustato (apriboja) šalia elektros apskaitos prietaiso esantis įvadinis automatinis jungiklis, kurio nominalas leidžia naudoti tik tiek kiek yra nustatyta sutartyje su AB ESO.
Gali būti, jog senuose elektros apskaitos skyduose įvadinis automatinis jungiklis yra didesnio nominalo, negu nurodyta dokumentuose. Tokia situacija gali tęstis iki vartotojo pageidavimu pateikiamo prašymo padidinti elektros galią arba iki elektros tiekimo linijų rekonstrukcijos, kuomet AB ESO sumontuos pagal sutartį priklausančio nominalo automatinį jungiklį.
Įvadinio automatinio jungiklio ir galios priklausomybė yra aprašyta 2012 m. vasario 3 d. energetikos ministro įsakymu Nr.
„Romex“ tipų paaiškinimas – 14/2, 14/3, 12/2 ir 12/3 – ELEKTRONINIŲ JUNGIMO PAGRINDAI
Elektros Kabelių Vedimas po Namo Stogu
Ar galima išvesti elektros kabelius kameroms ir lauko šviestuvams po namo stogu viduje (po biria vata) ir tiesiogiai vesti iki taškų? Ar tai nesaugu? Ar geriau išvesti į pakalimą ir pagal perimetrą vesti laidus? Kabelių montavimo būdas ir vieta pasirenkama pagal konkretaus projekto techninio ir estetinio išpildymo reikalavimus.
Siekiant užtikrinti didesnį elektrosaugos ir gaisrinės saugos lygį visi ant medinių konstrukcijų montuojami apšvietimo elektros kabeliai turi būti trigysliai (L, N, PE), įverti į techninį vamzdį ir prijungti per kombinuotą arba atskirą srovės nuotėkio relę (pvz., 30 mA) su B10 arba C10 automatiniu jungikliu. PE laidininko panaudojimas padės srovės nuotėkio relei tinkamai reaguoti tiek prisilietimo įtampos atsiradimo, tiek gaisrinės saugos atveju. Idealiu atveju ant medinių konstrukcijų montuojami kabeliai turėtų būti nedegūs (pvz, HDGs ar pan.) ir sumontuoti nedegiuose vamzdžiuose arba kanaluose
Šiuolaikinių stebėjimo kamerų maitinimas dažniausiai yra išpildomas tuo pačiu internetiniu LAN kabeliu prijungiant per PoE maršrutizatorių (šakotuvą). Paprastai yra naudojama saugi 12V, atskirais atvejais 24-48V įtampa.
Elektros Linijų Iškėlimas ir Apsaugos Zonos
Dabar ESO parengė projektą panaikinti oro liniją ir laidus vesti po žeme per visą sklypą. Prašo sutikimo, kad žemės sklype būtų nustatytos elektros tinklų apsaugos zonos. Pakeitus (rekonstravus) elektros tiekimo oro liniją kabeline linija sumažėtų šios linijos apsaugos zona.

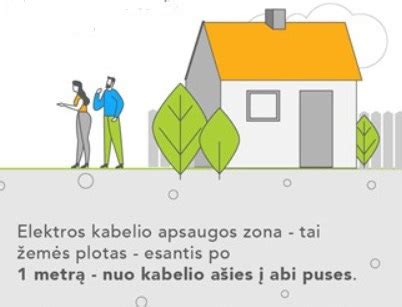

Jeigu šioje vietoje tai yra 10 kV oro linija, jos apsauginė zona yra 10 metrų į abi puses nuo kraštinio laido, jeigu 0,4 kV oro linija - 2 metrai. Požeminės kabelių linijos apsaugos zona yra 1 metras į abi puses nuo kraštinio kabelio. Tokiu būdu po rekonstrukcijos susiaurėtų žemės sklypo naudojimo apribojimo zona ir padidėtų galimybės. Tačiau projektuojant naują elektros tiekimo liniją reikėtų numatyti, jog naujasis kabelis būtų klojamas, pavyzdžiui, pagal sklypo ribą, kelią ar kita patogia trasa, kuri netrukdytų galimų būsimų pastatų ar kelių statybai, inžinerinių tinklų įrengimui ar kitų poreikių įgyvendinimui. Bet kuriuo atveju visi nauji projektai yra suderinami tiek sklypo savininkui, tiek elektros tinklo operatoriui priimtinu variantu ir tik tuomet yra įgyvendinami.
Saulės Elektrinės Įrengimas ir Elektros Suvartojimas
Įsirengus saulės elektrinę išaugo elektros suvartojimas? Jeigu įrengus saulės elektrinę nebuvo keičiamas elektros skaitiklis ir neteikėte prašymo AB ESO tapti "generuojančiu vartotoju", tuomet esamas skaitiklis visą elektros energijos skaičiuoja kaip suvartojamą. Kitaip sakant, saulės jėgainę reikia įteisinti AB ESO, tai yra teikti prašymą jos įrengimui. Kita priežastis - atsirado elektros gedimas, kurio vietą ir priežastį reikia nustatyti pasikviestus kvalifikuotą elektriką.
Naujo Įvado Atvedimas į Butą
Keičiate elektros instaliaciją bute, elektros skydelis bus bute, norite atsivesti naują įvadą iš koridoriaus į butą? Naująjį buto įvadinį kabelį reikėtų prijungti Jūsų buto elektros apskaitos skyde vietoje esamo įvadinio kabelio. Rekomenduojama kloti trifazį ne mažiau kaip 5×6 mm² skerspjūvio ploto varinį kabelį, kuris turėtų patenkinti visus esamus ir būsimus buitinius poreikius.
16 A įvadinis automatinis jungiklis leidžia naudoti 3 kW vienfaziu įvadu ir atitinkamai 5 kW trifaziu įvadu. Rekomenduočiau pagalvoti apie galios padidinimą bent iki 11 kW trifaziu įvadu, kurio prisireiks šiuolaikiniams buto poreikiams (elektrinei viryklei, skalbyklei, džiovyklei, kondicionieriui ir kt.).
Alternatyvūs Elektros Tiekimo Būdai
Elektros įvedimas naujai pastatytam supaprastintos statybos nameliui? Vertinant elektros energijos tiekimo paslaugos patikimumą, elektros energijos kainą ir tai, kad visais elektros tinklo infrastruktūros eksploataciniais darbais rūpinasi operatorius, tuomet tinkamiausias yra AB ESO. Galimas variantas turėti savo elektros generatorių su vidaus degimo varikliu, tačiau 1 kWh elektros energijos kaina prasidės nuo 1 euro ir daugiau (priklausomai nuo generatoriaus galios).
Kitas variantas turėti savo saulės jėgainę su kaupikliu (akumuliatoriais), tačiau vasarą (kuomet daugiausia šviečia saulė) sukauptos elektros energijos tikrai nepavyks išlaikyti ir panaudoti žiemos periodu. Be to turint didesnį kaupiklį atsiras papildomų jo vėsinimo arba šildymo sąnaudų. Dar vienas variantas turėti vėjo jėgainę, su kaupikliu (akumuliatoriais) tačiau esant keletui iš eilės ramių dienų akumuliatoriuose sukauptos elektros energijos gali nepakakti patikimam elektros energijos tiekimui užtikrinti. Racionaliausias būdas yra naudoti kelis elektros energijos tiekimo/gamybos būdus, kurie padėtų sumažinti elektros energijos kainą ir jos tiekimo patikimumą.
Elektros Stulpo Iškėlimas iš Sklypo
Turite sklypą, kuriame eina oro elektros linija? Norėtumėte inicijuoti jos iškėlimą iš sklypo? 1 kilometras 0,4-10 kV elektros tiekimo linijos įrengti kainuoja apie 50 tūkst. eurų. Tikėtina, jog iškelti reikės apie 100 metrų, tad atitinkamai visi darbai ir medžiagos apie 5 tūkst. eurų. Papildomai prisidės projektavimo darbai, kurių kaina nuo 500 eurų.
Pas jus Utenoje vidury kiemo stovi senas elektros stulpas su atrama, nes jis paskutinis? Jis skirtas tik gatvės apšvietimui, kuris užmaitintas dviem laidais. Šiuo atveju reikėtų kreiptis į gatvių apšvietimo savininką (pvz., Jūsų atveju tai galėtų būti Utenos komunalinis ūkis) su prašymu iškelti šią atramą į kitą patogią vietą.
Rekomendacijos prieš Fasado Šiltinimą
Ar prieš apšiltinant mūro fasadą, putų polistereno plokštėmis, reikalinga pravesti elektros laidus ant lauko sienos (lauko apšvietimas, el. kištukiniai lizdai, stebėjimo kameros)? Jeigu namo vidaus elektros instaliacija dar tik planuojama montuoti, tuomet visa fasado apšvietimo elektros instaliacija gali būti montuojama pastato viduje. Didelio svorio lauko šviestuvams ant fasado sienos geriau būtų pasirūpinti jų tvirtinimo konstrukcijomis prieš šiltinant pastatą.
Elektros Instaliacija Mediniame Name
Norėjote paklausti kokių laidų reikia norint nusivesti elektrą iki kito kambario mediniam name? Ant medinių paviršių reikia kloti nedegius (pvz., HDGS 3x2,5, ir atitinkamo skerspjūvio ploto, priklausomai nuo poreikių) kabelius nedegiuose instaliaciniuose kanaluose arba vamzdžiuose. Papildomai gaisrinei saugai užtikrinti elektros kabeliai mediniuose namuose turėtų būti prijungti per skirtuminių srovių apsaugą (srovės nuotėkio relę).
Išsivedžiojote elektrą net nepagalvodamas, jog reikia prie medinių stogo konstrukcijų laidą dėti į gofrą? Ar įmanoma be gofros kažkokiu būdu dar apsaugoti nuo tikimybės sukelti gaisrą ir ar apskritai, jeigu automatas 16A ir yra nuotėkio relės yra tokia tikimybė?
Senų Oro Linijų Demontažas
Kiek kainuotų projektas senų oro linijų demontažas? Paprastai projektuojant naujas elektros tiekimo linijas į projektą yra įtraukiamas ir senų elektros tiekimo oro linijų išmontavimas.
Problemos Dėl Galios Didinimo
Prieš 2 metus ESO išdavus sąlygas galios didinimui, leistinoji galia nepadidėjo? Jeigu teikiant prašymą prijungti saulės elektrinę kartu buvo prašoma padidinti elektros galią, tačiau jokie tolimesni veiksmai nebuvo vykdomi, tuomet esama elektros galia turėjo pasilikti tokia pat kaip ir buvo prieš prašymo teikimą.
Tačiau jeigu teikiant prašymą saulės elektrinei prijungti esama elektros galia buvo 8 kW, o dabar yra 3 kW ir turite tai įrodantį dokumentą, pavyzdžiui, Elektros tinklų nuosavybės ribų aktą arba saulės elektrinei prijungti išduotas prijungimo sąlygas, tuomet reikia kreiptis į AB ESO su prašymu ištaisyti įvykusią klaidą. Jeigu tai yra klaida ir AB ESO nesutiktų jos ištaisyti arba nepavyktų gauti tinkamo AB ESO paaiškinimo šiuo klausimu, tuomet reikėtų kreiptis į Valstybinę energetikos reguliavimo tarybą (www.vert.lt).
Kur Kreiptis Dėl Elektros Stulpo Atramos Iškėlimo
Kur reikia kreiptis dėl elektros stulpo atramos iškėlimo iš privataus kiemo? AB ESO teisės aktų nustatyta tvarka projektuoja, montuoja, eksploatuoja, remontuoja, rekonstruoja ir išmontuoja jai nuosavybės teise priklausančius elektros tinklus ir įrenginius.
ESO teigia, kad jie perkėlė elektros linijas po žeme, o atramas paliko seniūnijai. Seniūnas kategoriškai neigia, kad atramos priklauso jiems ir siūlo kreiptis į ESO. Užburtas ratas, neaišku, kas meluoja.
Pas jus sklype yra elektros stulpas, nuo kurio tik jums ateina elektra. Nuo jūsų stulpo iki kito stulpo, kuris stovis už kelio maždaug apie 9metrai. Nuo ko pradėti norint jį pašalinti? Žinoma laidai eitų po žeme ir kiek maždaug visas darbas kainuotų?
