Šiame straipsnyje aptarsime aukštos įtampos nuolatinės srovės (DC) reguliuojamus maitinimo šaltinius su "floating" išėjimu. Dėmesio, šis šaltinis tikrai pavojingas ir nerekomenduojama šią schemą atkurinėti pradedantiesiems.
Šaltinis pavojingas, nes čia yra mirtina įtampa ir srovė. Tuo labiau, kad čia dalyvauja ir aukštos įtampos kondensatoriai, kurie mėgsta kaupti energiją ir kartais netikėtai kur nors iškrauti.
Nors šaltinis padarytas kaip iki 3000V (3kV), tačiau tai tik dėl to, kad voltmetro skalė tokia. Išėjimo įtampa priklauso tik nuo išėjimo trafo, diodų ir kondensatorių. Detalės teoriškai gali išlaikyti ir 12kV įtampą.
Schema tikrai schematiška. Kiek žinantis žmogus lengvai supras ko čia dar reikia, kad viskas gražiai veiktų. Tačiau ši schema neatitinka tikrovės! Tai tik eskizas.
Pagrindiniai Komponentai ir Jų Funkcijos
Visas prietaisas susideda iš paprasto toroidinio, galingo trafo nuo kažkokių logitech kolonėlių. Ten yra apie 25+25 apvija stipriakui. Aš panaudojau be centrinės atšakos, gavau maždaug 50V, pakabinau apie 3000μF. Pats keitiklis tai tas pats “naudingas generatorius” (aprašyta net 2010 metų vasario mėnesį), tik papildytas “shutdown” funkcija. Čia viskas pagal gamintojo rekomendacijas.
Pats išjungimas valdomas paprasto komparatoriaus kuris palygina įtampą iš kilovoltmetro su etaloniniais 5V iš 7805 serijos stabilizatoriaus. Viskas sumontuota metalinėje dėžutėje nuo kažkokio kiniško 12V maitblokio.
Aukštos įtampos dalis (trafas, lygintuvas, kondensatoriai ir dalis įtampos daliklio) aptverta plastikų. Taip apsisaugom nuo aukštos įtampos kibirkščių.
Transformatorius specifinis, jis labai panašus į CRT televizoriaus eilučių skleistinės (ir aukštos įtampos) trafą. Tačiau jis nuogas. Laideliai labai gražiai suvynioti- vija prie vijos, bekarkasinis vyniojimas. Kaip ant siūlų špulės.
Deja, toks vyniojimas nėra labai atsparus aukštai įtampai, todėl šio trafo be apkrovos arba be įtampos reguliavimo negalima jungti- pramuš kur nors. Aukšta įtampa iš trafo išlyginama su diodų tilteliu.

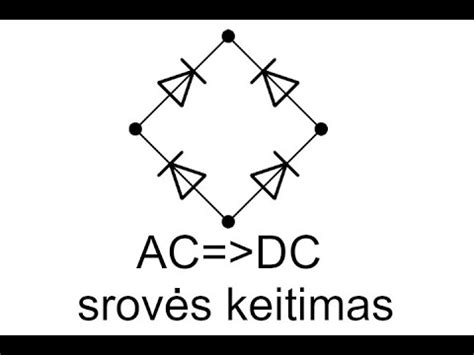

Diodų tiltelis
Čia kiek neįprasta- paprastai tokios schemos naudoja paprastą vieną diodą arba įtampos daugintuvus.
Problemos ir Sprendimai
Reguliavimo metu pastebėta viena problema- ar tai transformatorius “nesandarus” ar šiaip kažkas, bet prie tam tikro rezonanso, geležinis korpusas staigiai įkaista. Kažko pakeliui gavosi kaip ir indukcinio kaitinimo aparatas. Tačiau per kurią vietą vyksta energijos nutekėjimas aš taip ir nesupratau.
Surinktas ir uždarytas korpusas. Kažkoks iškroviklis panaudotas kaip testinė auka. Deja jo užsižiebimo įtampa apie 500V, o kai jau užsidega lankas, įtampa artėja prie nulio.
Alternatyvūs 9V Maitinimo Šaltiniai
Jei jūsų Arduino ar kita sistema turi būti maitinama iš 230V tinklo, puikiai tiks šis adapteris:

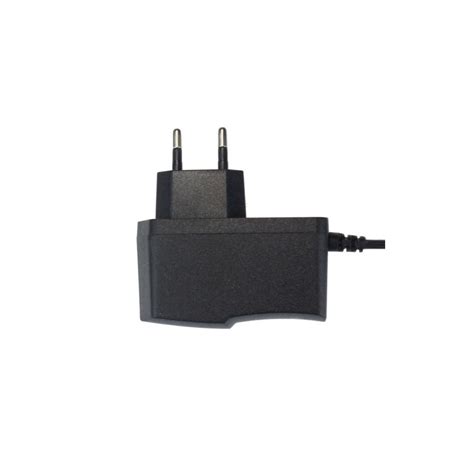

AC-DC step-down 9V maitinimo šaltinis 1A (iš 230V)
