Vėdinimo sistemos butuose: kaip jos veikia ir ką svarbu žinoti įrengiant

Šiuolaikiniuose butuose, ypač naujos statybos, tinkama vėdinimo sistema yra būtina sąlyga komfortiškam ir sveikam gyvenimui. Nuo tinkamo vėdinimo priklauso oro kokybė, drėgmės lygis ir pelėsio prevencija. Šiame straipsnyje aptarsime įvairius vėdinimo sprendimus butams, jų įrengimo ypatumus ir veikimo principus.

Rekuperacinės sistemos butuose

Rekuperatoriaus montavimas bute

Ar įrengus rekuperacinę vėdinimo sistemą daugiabučio butuose pakis (sumažės) šilumos poreikis? (Daugiabutis C klasės) Skaičiuojama, kad palaikant apykaitą 1 kartas/val. natūralios vėdinimo sistemos pagalba, tvarkingai apšiltintuose namuose, iki 80% viso šilumos poreikio eikvojama būtent pritekančio oro pašildymui. T.y - jei nuostoliai yra 5kw, tai 4kw išleidžiama orui. Teoriškai rekuperatorius su 80% efektyvumu gali sutaupyti ~3.2 kW šilumos.

Aišku, taupyti galima ir kitaip - hermetiškai uždaryti langus ir tokiu būdu sumažinti oro kaitą 2-3 kartus. Tačiau, gausite žymiai prastesnę oro kokybę. Jei labai taupysite, gali net pradėti drėgti sienos ir augti pelėsiai. Realybėje, naudojant rekuperatorių ekonomija bus kiek mažesnė.

Jums vis vien nepavyks pilnai užsandarinti langų. Jei nekontroliuojamas oro pritekėjimas per langus bus, tarkim - 30% apykaitos, o likę 70% eis per rekuperatorių, tai ekonomija sudarys tik 2.25 kW, arba 45% nuo viso šilumos poreikio. Tad, stebuklų tikėtis nereikia, bet sąnaudos galima sumažinti vos ne per pusę. Aišku, tai turi prasmės tik jei bute yra individualia šilumos apskaita. Kitaip - kambariuose tiesiog bus daug šilčiau.

Miegamajame, 51kv. bute, naujos statybos name, yra padaryta anga rekuperatoriui, ar užtenka vienos angos? Ar turi būti daugiau, pvz. svetainėje? Ar užtektų vienos, kad būtų kokybiškai vėdinamas būstas? Efektyviam vėdinimui vienom angos mažoka, nes greičiausia yra du kambariai. Trumpai sakant vienas rekuperatorius padės nuo pelėsio ir langų rasojimo, turint du kurie veikia poroje išgaunamas efektyvus patalpų vėdinimas.

Griovimo darbai - tai tik angų išpjovimas sienose tarp kambario ir koridoriaus (arba kitos techninės patalpos), į kurias įsistato grotelės. Paprastai tai daroma pakankamai subtiliai, grotelės pilnai uždengia angą ir papildomi apdailos darbai nereikalingi. Be to, koridoriuose ir/ar kitose techninėse patalpose reikės įrengti pakabinamas lubas, kurios paslėps įrenginį bei ortakius.

Dar - lauko sienoje gręžiama anga lauko oro paėmimo grotelėms bei nuo jos per kambarį iki įrenginio keliauja ortakis. Paprastai, jis montuojamas kampe prie pat lubų ir apsiuvamas g/k. Jei naudoti, tarkim Amalvos palubinį rekuperatorių, jo kataloginė kaina yra 1200 (be PVM). Jei pasirinksite šildymą-kondicionavimą, tai kanalinį kondicionierių galima surasti ir už kiek mažesnę kaina. Prie tuo dar reikia pridėti ~900 Eur už ortakius, groteles, montavimo darbus ir t. t. Suprantama, užsakant didesnį butų kiekį, galima tartis dėl nuolaidos.

50 butų daugiabutis namas atnaujintas (modernizuotas), kokie galimi sprendimai įsirengti rekuperacinę vėdinimo sistemą? Domina ar daug griovimo darbų ir koks investicijų dydis butams kompleksiškai ir atskirai butui 71 m2 (negavus pritarimo). Galimi 2 variantai įrengti vėdinimo sistemą modernizuotame name: dezentralizuota rekuperacinė sistema ir dezentralizuota mechaninė vėdinimo sistema. Mes rekomenduotume antrą variantą (decentralizuotą mechaninę vėdinimo sistemą), nes investicijos tokiam objektui būtų per pusę mažesnės nei su rekuperacine sistema.

Kad paskaičiuoti tiksliai investicijų dydį, mums reikalingi visų butų planai ir kvadratūra. Būtų gerai, kad jūs atvyktumėte pas mus į ofisą ir mes galėtume atsakyti į visus jūsų klausimus. Atskiram butui taip pat reikalingas buto planas, tada galėtume tiksliai paskaičiuoti abu vėdinimo variantus. Kaina labai priklauso ir nuo butų kiekio, jei darys visi butai kainos bus žymiai mažesnės.

Galimi abu variantai. Reikėtų žinoti kokį konstrukcinį lubų variantą esate pasirinkęs, t.y. šiltinate stogą ar lubas? Ar turėsite palėpę? Kelių aukštų namas?

Žodžiu yra vieno aukšto namas, 80kv, svetainė su virtuve, trys miegamieji, vonia ir tambūras. Kur man tą rekuperatorių sumontuoti, jei nėra katilinės? Kaip geriau ar palubinį daryti ar palėpėje? Reikalingi meistrai, kurie galės sumontuoti viską, kai namas bus baigtas statyti. Siūlytume montuoti palubinį rekuperatorių vonioje. Tokiu atveju taupysite vietą, bus patogu įrengti drenažą bei atlikti techninį aptarnavimą, pvz. keisti filtrus.

Rekuperatoriaus veikimo principas

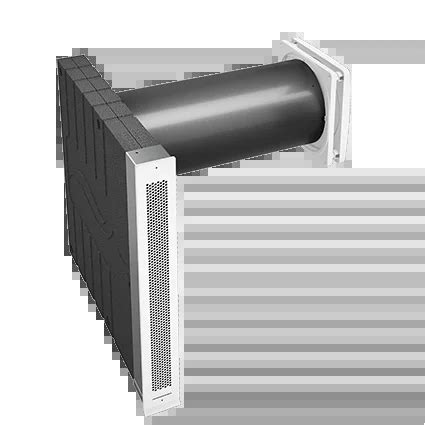

Veikia taip: kai vienas Lunos E2 įrenginys ištraukia orą, kitas - paduoda. Panašiai kaip rotoriniame rekuperatoriuje, ištraukiamas oras pašildo kanale esanti įdėklą. Po keliasdešimt sekundžių ventiliatoriai sustabdomi ir pradeda suktis į priešingą pusę (apsikeičia vietomis). Paduodamas oras sušyla, pratekant per šiltą įdėklą. Kai įdėklas atšąla - vėl keičiama ventiliatoriaus sukimosi kryptis.

Rekuperacinės sistemos tipai

A+ klasės reikalavimus atitiktų rekuperacinė sistema, kurios naudingumo koeficientas yra ne mažesnis nei 80%. Galima montuoti tiek rotacinį, tiek plokštelinį šilumokaitį turinčius vėdinimo įrenginius, taip pat ir decentralizuotą vėdinimo sistemą su keremikiniais šilumokaičiais.

Kad butas normaliai vėdintųsi Jums tereikia kas 1-2 val. keletui minučių atidaryti langą ir šią operaciją pakartoti kiekviename kambaryje. Arba galima įrengti languose orlaides ir pastoviai laikyti jas atidarytais. Rekuperacinė vėdinimo sistema kainuotų 1,5-2 tūks. Eur.

Vėdinimo įrenginys ištrauka orą iš sanmazgų, virtuvės ir t. t. o į kambarius paduoda tokį pat kiekį šviežio lauko oro. Pagrindinis privalumas tame, kad panaudojant išmetamo oro šilumą tiekiamas lauko oras yra pašildomas beveik iki kambario temperatūros. Rotorinis rekuperatorius esant reikalui taip pat grąžina ir dalį drėgmės. Todėl žiemą nebūna "per sauso oro" efekto. Taip pat galimas variantas, kai oras į patalpas paduodamas kanalinio kondicionieriaus pagalba. Vasarą galima vėsinti butą, o žiemą turėsite ekonomišką orinį patalpų šildymą.

Rekuperatoriaus veikimo principas LT

Rekuperatoriaus veikimo sinhronizavimas

Yra keli galimi variantai 4-iems LUNOS rekuperatoriams sinchronizuoti. Pirmasis yra kuomet visi keturi rekuperatoriai yra jungiami prie vieno valdiklio/jungtuko (taip pat kaip ir viena pora rekuperatorių). Antrasis variantas yra naudoti valdiklį su jutiminiu ekranu. Prie šio valdiklio galima prijungti ir daugiau LUNOS rekuperatorių ir ventiliatorių. Pirmasis variantas yra kur kas pigesnis, nei antrasis tačiau labiau ribotas. Galutinė kaina priklauso nuo instaliacijos darbų ir įrangos.

Orlaidės

Kadangi nebuvo galimybės įsirengti rekuperatoriaus 120 kv.m name, planuoju įsirengti automatines hygro orlaides, kad viduje cirkuliuotų oras. Tačiau bijau ar neišaugs sąskaitos už šildymą ir ar nebus diskomforto žiemą, nes orlaidės pilnai neužsidaro. Kokie apskritai tokios sistemos privalumai bei trūkumai? Kiekvienas vėdinimo būdas turi didesnius ar mažesnius šilumos nuostolius. Vėdinimas orlaidėmis turės didesnius šiluminius nuostolius, kadangi tokia sistema neatliks šilumogrąžos.

Nepaisant to, tikėtis ženkliai didesnių sąskaitų už šildymą nereikėtų. Tokios sistemos įrengimas gana nebrangus, o vėdinimo kokybė tikrai aukšta. Žinoma, labiau rekomenduočiau sienines orlaides, kurios turi daug geresnę garso izoliaciją ir neturi galimybės užšalti žiemą. Vienas patikimiausių sieninių orlaidžių siūlo LUNOS, kurie turi ir pilną tokio tipo vėdinimo sprendimą be rekuperacijos.

Kodėl žiemą apledėja Aereco orlaidės? Bute sumontuotas centrinis oro šalinimo ventiliatorius ir trys orlaidės buto languose. Ventiliatorius nuolat veikia, orlaidės prižiūrimos t.y. išvalomos nuo dulkių. Kai tik žiema ateina ir už lango minus penkiolika prasideda apledėjimo problemos. Visos natūralaus vėdinimo sistemos dirba to pačiu principu: iš vienų patalpų ištraukiamas oras ir toks pats oro kiekis priteka iš lauko per plyšius bei orlaides. Kadangi lauko oras nešildomas, tai į patalpa patenkantis oras yra tokios pat temperatūros kaip lauke. Dėl to kyla atitinkamos problemos. Norint jų išvengti reikia montuoti rekuperacinę vėdinimo sistemą.

Ventiliatoriai

Privatus namas, žiemą per vonios ventiliacinę angą pučia šaltis (stovi paprastas ventiliatorius, efektyviai ištraukia drėgmę bet, kaip minėta, neapsaugo nuo šalčio). Ar efektyvu bus pirkti kitą ventiliatorių su atbuliniu vožtuvu ar automatinėmis grotelėmis, ar tik pinigų išmetimas? Koks skirtumas tarp atbulio vožtuvo ir automatinių grotelių (domina kas labiau sulaikytų šaltį)? Kokie skersmens standartai egzistuoja (nenuėmus matuoju gaunasi anga kažkur 12 cm), ta prasme ar važiuot pirkt su senu ar yra standartai? Rekomenduočiau įsigyti ventiliatorių, kuris turi integruotą sandarų atbulinį vožtuvą ir galį sulaikyti atbulinį oro srautą.

Norėčiau sužinoti, kaip įrengiami tie dviejų greičių ventiliatoriai? Ar jie prijungiami prie elektros tinklo? Problema - rūkalų kvapas WC, devynaukštis senos statybos namas, ketvirtas aukštas. Taip. LUNOS Silvento ventiliatoriai prijungiami 3 gyslų 220V laidu ir gali turėti du greičius. Įsirengęs tokį ventiliatorių pamiršite apie rūkalų kvapą, kadangi jis turi integruotą atbulinį vožtuvą, kuris neleis į patalpą patekti kvapams. Net ir tada kai ventiliatorius bus išjungtas.

Kokį ventiliatorių pasirinkti vonios kambariui? Vonia 4m2 ir iki lauko sienos, kur galiu išgręžti angą 7 metrai. Geriausias variantas jūsų atveju naudoti slėginį oro šalinimo ventiliatorių. Atstumas iki lauko sienos nemažas, todėl ortakiuose susidarys slėgio nuostoliai, kuriuos turės įveikti jūsų sumontuotas įrenginys. Jeigu jis per silpnas tai turėsite tik vietoje besisukantį įrenginį.

Ką daryti, bute iš ventiliacijos angos sklinda nemalonus kvapas. Labai bloga ventiliacija, iš žemesnių aukštų visi kvapai kyla į WC bei vonios patalpą. 9 aukšto daugiabutis namas, gyvename 6 aukšte. Galime Jums pasiūlyti oro šalinimo ventiliatorius su atbuliniais vožtuvais. Jie montuotųsi į oro šalinimo šachtas per kurias kvapai patenka pas Jus. Tai padėtų išvarinėti kvapus iš savo patalpų ir neleisti kvapams iš šachtos patekti pas Jus.

Kondensato problemos

Ant rekuperatoriaus vamzdžių kaupiasi kondensatas, ką daryti? Patalpos šildomos. Oro paėmimo vamzdis eina per kambarį (šildomą) po to yra pašiltintojas ir rekuperatorius, ar pašiltintojas neturėtų būti prieš pat lauką? Gi oras vamzdyje dabar pašils nuo šildomo kambario. Kad ant rekuperatoriaus vamzdžių nesikauptų kondensatas, ortakis turėtų būti izoliuotas.

Vėdinimo šachtos

Kaip daryti su vėdinimo šachtomis virtuvėje ir vonioje, jeigu bus dedama rekuperacinė sistema? Vėdinimo šachtą virtuvėje palikti gartraukiui? O vonioje palikti ar panaikinti? Priklauso, kokią vėdinimo sistemą planuojate įsirengti. Jei tai centrinė sistema, galima būtų panaikinti abi šachtas. Jeigu beortakinė sistema, tuomet abi šachtas reiktų palikti.

Alternatyvūs šildymo sprendimai

Noriu senos statybos rąstinio namo 1a. 50 m2 bute (apačioje rūsys, kuriame yra šilumos punktas nr1 radiatoriniam šildymui iš miesto šT) įrengti šildymą be vamzdžių ir radiatorių. Kad žiemą būtų šilta, vasarą-vėsu. Namo sienos rastinės, viduje tinkuotos, plastikiniai langai, kambarių lubų aukštis 3 m nuo žemės, grindys medinės, perdanga rūsys-grindys neapšiltinta. Kokį šilumos siurblį rekomenduotumėte? Norint turėti šildymo sistemą be vamzdžių ir radiatorių, tinkamiausias jums šilumos siurblys būtų oras-oras.

Reiktų rinktis aukštesnės klasės siurblį, kadangi pigesni ir žemesnės klasės siurbliai žiemai esant mažiau nei -10*C veiks neefektyviai arba išvis neveiks.

Gartraukio integravimas į vėdinimo sistemą

Ar tiesa, kad geriau nerizikuoti ir gartraukio į rekuperacinę išmetimo trasą nejungti dėl rizikos trasai apsinešti riebalais; t.y. geriau daryti atskirą išmetimą per sieną? Taip, rekomenduočiau daryti atskirą išmetimą. Žinoma, teisingai integravus gartraukį į vėdinimo sistemą galima riebalų problemos išvengti.

Gartraukis prijungtas prie daugiabučio ventiliacijos angos, bet ištrauktas oras nėra išmetamas į išorę, nes visi gaminami kvapai lieka namuose, o aliejus nusėda ant patalpoje esančių baldų paviršiaus. Ką daryti? Ar vertėtų ventiliacinę angą išvesti į lauką? Virtuvės kvadratūra 10 kv.m., 2 aukštas iš 5 a., gartraukio modelis - BLOMBERG DKC5020X. Tikėtina, kad šachta yra užsikimšusi ir gartraukio ventiliatoriui trūksta slėgio. Taip pat turi reikšmę gartraukio ortakio skersmuo. Jei yra galimybė, be abejo, išmetimas tiesiogiai į lauką būtų efektyvesnis.

Ne vienas gartraukis (to labiau buitinis) nesugeba surinkti visų garų. Pramoninėse virtuvėse per gartraukį šalinama ~2000m3/h ir tiek pat oro priteka (paduodama) iš kitų patalpų. Būtent dėl to, kad užtikrinamas nuolatinis oro judėjimas iš švarių patalpų link gartraukio gaunasi taip, kad kvapai negali plisti prieš srautą ir nepatenka į kitas patalpas. Kadangi ištraukiamas oro kiekis yra didelis, oro srautas visuose kryptyse juda greičiau nei galimas atsitiktinis kvapų judėjimas. Jei bute nėra tinkamo oro pritekėjimo, tai gartraukis mažai padeda.

Prasta ventiliacija

Gyvename 9 aukštų name 9-me aukšte. Bute labai prasta ventiliacija, kadangi labai rasoja langai, sienos pelyja. Patarkite, ką galima padaryti tokiu atveju, kad pagerėtų ventiliacija. Langai plastikiniai, įdėti prieš 5 metus. Yra du variantai. Pirmas - neuždarinėti langų iki galo (laikyti mikroventiliacijos režime) - tada vyks natūralus vėdinimas kaip ir anksčiau. Bet tada ne labai suprantama, kam sudėjote tuos plastikinius langus, jei visvien reikia laikyti pradarytais. Antras - įrengti priverstinio vėdinimo sistemą.

Netinkama oro cirkuliacija

Daugiabutyje kiekviename iš butų yra dvejos vedinimo šachtos ( virtuvėje ir vonioje). Jos veikia ne pagal paskirtį - pučia orą į butą, o ne traukia jį laukan. Kodėl pasikeičia oro cirkuliacija? Oro cirkuliacija pasikeičia jei panaikinate lauko oro pritekėjimo galimybę per langus. Jei bute plastikiniai langai, tai kiekviename kambaryje turi būti atidaryta orlaidė, arba langas turi būti mikroventiliacijos režime, kad liktu plyšys lauko orui pritekėti.

Jei to nėra, tai toks pats oro kiekis, kuris šalinamas per vieną ventiliacijos kanalą (pvz. per gartraukį) - priteka per kitą šachtą, nes nebelieka kitų angų, per kurias galėtu pritekėti oras. Analogiška situacija būna kai tualete įjungiamas ištraukimo ventiliatorius. Retkarčiais panašus efektas gali gautis, jei orlaidės languose iš vėjo pusės yra uždarytos, o užuovėjinė pusė - atidarytos. Dėl slėgių skirtumo skirtingose pastato pusėse per orlaides užuovėjinėje pusėje yra ištraukiamas patalpos oras, o pritekėjimas vyksta per vėdinimo šachtas.

Pelėsio atsiradimą daugiau įtakoja ne drėgnumas, o nepakankama oro kaitą. Padidintas drėgnumas šiam procesui yra būtina sąlyga, tačiau pelėsis drėgnuose vietose pradeda veistis tik jei ten nėra pakankamos oro kaitos. Dėl nepakankamos oro kaitos pelėsis gali veistis net gan sausuose patalpose. Iš kitos pusės padidintas oro drėgnumas - tai taip pat - nepakankamo vėdinimo pasekmė. Vienu žodiu, norint naudotis visais gerų langų privalumais, reikia įrenginėti rekuperacinį vėdinimo įrenginį. Arba nuolat laikyti atidarytas orlaides. Blogiausiu atveju - bent karta per 2 valandas vėdinti kambarius 5-ioms minutėms pilnai atidarant langą visuose kambariuose iš eilės. Paskutiniai du budai, aišku, sąskaitų už šildymą nepamažins, tačiau reikia rinktis - arba taupyti šilumą ir kvėpuoti pelėsiais, arba vėdinti kambarius kaip priklauso.

5 aukštų mūriniame name, vieno kambario butas randasi 3 a. Virtuvėje iš ventiliacinės angos į vidų žiemą pučia šaltas oras. Ventiliacijos anga yra atskira. Buto langai plastikiniai,durys sandarios, kokia tai būtų priežastis ir kaip ją reikėtų išsptęsti. Šis klausimas pasitaiko gan dažnai, todėl atsakysiu nuodugniai.

Greičiausiai priežastis yra tą, kad iš kurios nors patalpos yra ištraukiamas oras (per gartraukį, WC ventiliatorių arba, jei dėl vėjo vienoje pastato pusėje susidaro neigiamas slėgis ir per langų nesandarumus ištraukia orą iš patalpų). Vietoje oro, kuris buvo ištrauktas, buto tūris yra užpildomas oru iš lauko. Kadangi langai ir duris yra pakankamai sandarus, pro jų plyšius patenka nepakankamai lauko oro. Trūkstamą kiekį siurbia pro visus kitus nesandarumus - tame tarpe ir natūralios ventiliacijos kanalą.

Išspręsti problemą galima keliais būdas: 1) įrengti mechaninę oro padavimo/ištraukimo sistemą, kuri palaikys teikiamo bei ištraukiamo oro balansą (bei pašildys ateinantį iš lauko orą); 2) prieš jungiant ištraukimo ventiliatorių - pradaryti langą; 3) išmesti ventiliatorius iš sanmazgų ir naudoti natūralią ventiliaciją tokiame režime kaip priklauso: per vėdinimo kanalą oras būtų ištraukiamas pastoviai, bet nedideliais kiekiais, o kiekviename kambaryje lange būtų atidaryta orlaidė.

Vėdinimo sistemos įrengimo kaina

Ggyvenu 1960 m statybos daugiabutyje, ventiliacija neįrengta. Buto plotas 50 m2. Kiek kainuotų ventiliacinės sitemos įrengimas ir koks būtų veikimo principas? Preliminariai galiu pasakyti, kažkur nuo 435 iki 725 Eur. Veikimo principas labai paprastas sienose gręžiamos skylės ir daromas oro padavimas (su garso izoliacija, vėjo vožtuvais ir t. t.), o sanmazguose prie išmetimo šachtos sumontuojamas oro siurblys, kuris dirba 24 val per parą. Jis traukia orą per orlaides ir išmeta sanmazge per ventiliacijos šachtas.

Mini rekuperatoriai

Nusipirkau namą vieno aukšto 95m2, kurio sienos apšiltintos 20cm, o perdanga 35cm ekovata. Nėra rekuperacinės sistemos. Ar nebus per daug drėgmės ir ar neatsiras pelėsis su laiku? Ką patartumėte? Gal yra kažkokių rekuperatorių, kurie naudingai veiktų be ortakių? Bet kokiu atveju namui reikalingas vėdinimas. Kuo geresnė pastato šiluminė izoliacija, tuo didesnė tikimybė, kad kaupsis drėgmė ir su laiku atsiras pelėsis.

Mes siūlome decentralizuotus, labai aukštos kokybės rekuperatorius su visais sertifikatais užtikrinančiais realias specifikacijas, bei mechaninį vėdinimą, kuris ne kuo neprastesnis už rekuperacinę sistemą. Mechaninis vėdinimas yra kontroliuojamas, todėl nejuntamas diskomfortas dėl šalčio dvelksmo. Geriausia būtų, kad atsiųstumėte planą, o mes parengtume Jums skirtingų sistemų pasiūlymus, su preliminariomis įrangos vietomis. Ir taip mūsų siūloma sistema veikia taip pat veiksmingai kaip centrinė, nenaudojant ortakių.

LUNOS E2 rekuperatorius

Gal galite paaiškinti LUNOS E2 rekuperatorių veikimo principą? Kaip toks mažas įrenginys grąžina šilumą iki 99,5%? Deja, tai yra grynų gryniausia apgavystė. Gamintojo puslapyje nurodyta, ką galima pasiekti tuo, kad paduodamas oras būtu pašildomas 85-90% nuo patalpos temperatūros (priklausomai nuo oro drėgnumo patalpoje bei režimo nustatančio paduodamo/ištraukiamo oro santykį). Koks yra realus šilumos gražinimas, neskelbiama.

Nežinau kodėl susidomėjote šią sistema. Komplektas iš 2 įrenginių užtikriną oro kaitą 15-30m3/h. Tai yra mažiau nei norma vienam žmogui - 36 m3/h. (Nors paskutinėje STR redakcijoje šį normą butams buvo sumažinta per pusę - iki 18m3/h). Komplektas kainoja ~1200 Eur. Palyginimui - už 450 Eur galima įsigyti 120m3/h našumo rekuperatorių, kurio užtektu visam butui. O už 1200 Eur galima įsigyti 250-350m3/h našumo įrenginį, kuris sugebėtu vėdinti visą namą.

Naudojant tokią sistemą, reikia papildomai įrengti atskirą ištraukimą iš sanmažgų bei virtuvės, bei numatyti papildomą oro pritekėjimą tokiam oro kiekiui, kuris būtu ištraukiamas šių papildomų ventiliatorių pagalba.
