Stogo karnizas - tai horizontali stogo konstrukcijos dalis, išsikišanti už pastato sienos ribų. Pagrindinis karnizo tikslas - apsaugoti pastato fasadą nuo aplinkos poveikio, o antrinis - užtikrinti tinkamą stogo ventiliaciją ir ilgaamžiškumą.
Stogo konstrukcija
Pagrindinės karnizo funkcijos
- Apsauga nuo kritulių: Karnizas neleidžia lietaus vandeniui tiesiogiai tekėti sienomis žemyn.
- Apsauga nuo saulės ir UV spindulių: Išsikišęs karnizas dalinai uždengia viršutinę sienos dalį, sumažinant UV spindulių poveikį dažams, apdailai ir langų rėmams.
- Stogo sluoksnių ventiliacija: Tinkamai įrengta karnizo pakala leidžia orui cirkuliuoti tarp šilumos izoliacijos ir stogo dangos.
- Konstrukcinio sandarumo užtikrinimas: Karnizas sujungia stogo dangą su latakų sistema ir užbaigia stogo geometriją.
- Estetiškas stogo linijos užbaigimas: Karnizas vizualiai užbaigia stogo konstrukciją ir sustiprina pastato architektūrinį charakterį.
Šlaitinių stogų ypatumai
Šlaitiniai stogai skiriasi nuo plokščiųjų savo nuolydžiu, kuris yra didesnis nei 7°. Šlaitinio stogo laikančiosioms konstrukcijoms dažniausiai naudojama mediena.

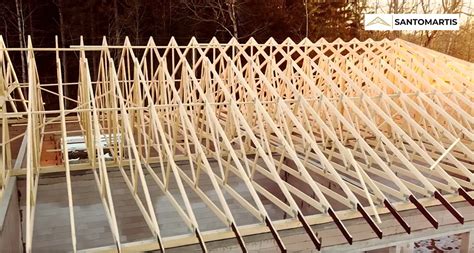

Gegnių parametrus parenka konstruktorius. Gegnių skersmuo priklauso nuo stogo dangos ir sniego apkrovos, ilgio, atstumo tarp gegnių, šlaitinio stogo nuolydžio. Siekiant kompensuoti šlaitinį stogą veikiančias horizontalios krypties jėgas, rekomenduojama įrengti stygas arba papildomas atramas.
Grebėstai montuojami statmenai gegnėms ir pagrindinė jų funkcija laikyti stogo dangą arba ištisinį paklotą. Grebėstavimas gali būti tankus, retas arba ištisinis. Ant gegnių klojama vėjo izoliacinė plėvelė, ji tvirtinama ventiliacinėmis lentelėmis (tašais), ant kurių kalami grebėstai.
Tarpai tarp gegnių projektuojami 0,4-1,2 m pločio. Gegnės ruošiamos iš masyvios arba klijuotos medienos.
Sumontavus gegnes klojama izoliacinė plėvelė.
Reikalavimai stogo dangai
Neatsižvelgiant į tai, kokia danga būtų uždengtas stogas, vėdinamosios šachtos, deflektoriai, vamzdžiai ir kita inžinerinė įranga, esant galimybei, turi būti stogo kraigo dalyje. Jų praėjimo per stogą vietos turi būti sandarinamos.
Stogo sandūros prie sienų ir kitų vertikalių paviršių turi būti patikimai sandarinamos su tuo tikslu pritaikytomis dangomis, kad į stogo konstrukcijas nepatektų vandens. Antenos ir įvairios atotampos turi būti pritvirtintos prie stogo pagrindo konstrukcijų.
Danga pasirenkama pagal statinio išorinį vaizdą, spalvą, formą, medžiagą, montavimo būdą, priežiūros ir remonto reikalingumą, bei žinoma kainą. Renkantis valcuotą skardą būtina atkreipti dėmesį į stogo konstrukcijų ypatumus, nuolydį, formą ir pan. Nuo to priklauso galimybė padaryti stogo konstrukciją neperšlampamą.
Taip pat prie dangos priklauso ir visi stogo priedai (kraigai, vėjalentės, laštakiai ir kt.) Taip pat svarbu, kad lietaus nutekėjimo sistema derėtų prie pasirinktos stogo dangos. Labai svarbu atkreipti dėmesį į montavimo būdą, nes viena stogo danga reikalauja sudėtingo montavimo, o kita - ne.
Skarda nuo transporto priemonės statybos aikštelėje iškraunama ant sumontuoto pagrindo, kuris yra mažiausiai 20 cm aukštyje nuo žemės paviršiaus ir susidaro iš mažiausiai kas metrą sudėtų įstrižainių atramų. Stogo danga geriausia yra pervežti transporto priemone, kurioje yra kranas, pakraunantis stogo dangą iš viršaus. Jei krano nėra, plokštes iš transporto priemonės reikia iškelti po vieną.
Kaip NEmontuoti latakų
Vėdinimas
Neapšiltintų šlaitinių stogų pastogės turi būti natūraliai vėdinamos. Pastogei vėdinti dviejose priešpriešinėse stogo pusėse turi būti įrengtos angos. Vėdinamuose šlaitiniuose stoguose stogo šlaito apačioje (atbrailoje) ir kraige turi būti angos.
Pastogių vėdinimas - geriausia priemonė nuo saulės radiacijos. Vėdinamieji stogo elementai apsaugomi nuo vandens garų kondensacijos, ypač stogo vidiniai paviršiai. Efektyviai vėdinama tada, kai langas arba specialios angos orui pritekėti išdėstytos kiek galima žemiau (prie karnizo), be to, priešpriešiniuose šlaituose.
Vandens nutekėjimo sistema
Namuose su šlaitiniais stogais paprastai įrengiama išorinė vandens nutekėjimo sistema. Įrengiant neorganizuotą vandens nutekėjimo sistemą, susidaro pavojus sudrėkinti išorinę sieną, nes nuo stogo bėgantį vandenį vėjas gali pūsti į sieną. Kad ji nedrėktų, daromi ne mažiau kaip 500 mm pločio karnizai.
Organizuotoji vandens nutekėjimo sistema taikoma dažniausiai iki penkių aukštų pastatams. Tam prie stogo nuosvyros tvirtinami latakai, jungiami prie įlajų, iš kurių vanduo lietvamzdžiais nuteka žemyn. Vandens nuvedimo nuo šlaitinių stogų sistemos turi būti įrengtos taip, kad lietvamzdžiai nuo sienos būtų atitraukti ne mažiau kaip 20 mm. Negalima lietvamzdžių įrengti išorės sienų uždarose nišose. Atstumas tarp lietvamzdžių turi būti pagrįstas skaičiavimais, bet ne didesnis kaip 13 metrų.
Lietvamzdžiai gaminami iš 0,5-0,6 mm storio cinkuotos ir polimerais dengtos skardos. Lietvamzdžių ir stogo latakų skerspjūvio plotas turi būti pagrįsti skaičiavimais. 1 kv.m stogo tenkantis lietvamzdžių ar latakų skersmuo turi būti ne mažesnis kaip 1,5 kv.cm. Dažniausiai jis yra 105, 140 ar 215 mm skersmens. Įlajos viršutinės dalies skersmuo turi būti 2-2,5 karto didesnis negu vamzdžio skersmuo.
Lietvamzdžiai tvirtinami plieniniais griebtuvais, tvirtai įmūrytais į sieną ir išdėstytais kas 1-1,5 metro. Įlaja prie latakų tvirtinama cinkuotąja skarda. Pakabinamieji stogo latakai turi būti pritvirtinti ne didesniais kaip 900 mm atstumais, o nuosvyrieji - ne mažesniais kaip 700 mm atstumais. Visas nutekantis nuo stogo vanduo turi patekti į įrengtą stogo lataką. Jie turi būti pritvirtinti ir įrengti taip, kad slinkdamas nuo stogo sniegas šių latakų nesulaužytų. Stogo latako išorinis kraštas turi būti ne žemiau kaip 25 mm nuo stogo plokštumos tęsinio.
Pakabinamųjų latakų nuolydis turi būti ne mažesnis kaip 0,28 laipsnio, o nuosvyriųjų - ne mažesnis kaip 2,9 laipsnio.
Apsauga nuo apledėjimo
Aplinkos temperatūrai svyruojant apie 0 °C, nutekantis vanduo ima šalti. Be to, sniegas, esant tokiai temperatūrai, tampa itin sunkus. Vanduo skverbiasi į stogą ir ten užšąla, gadindamas konstrukcijas. Kad tai nevyktų, rekomenduojama įsirengti apsaugos nuo apledėjimo sistemą. Šildymo kabeliai montuojami ant stogo, į latakus, lietvamzdžius, aplink įlajas.
Dažniausiai pasitaikančios klaidos įrengiant karnizą
- Karnizas, kuris išsikiša mažiau nei 30 cm, neapsaugo sienos ir pamato.
- Pamirštos ventiliacinės grotelės arba paliekami per maži tarpai.
- Dažna klaida - naudoti vidaus apdailai skirtas plastikines dailylentes.
- Karnizas projektuojamas neatsižvelgiant į tai, kaip bus atliekama jo priežiūra ar remontas. Per sudėtinga arba sunkiai prieinama konstrukcija (pvz., be inspekcinių angų ar nepasiekiamame aukštyje) apsunkina valymą, perdažymą ar pažeistų elementų keitimą.
