Elektros Instaliacija Šalia Gyvenamojo Namo: Informacija ir Reikalavimai

Elektros instaliacija bute yra svarbus etapas, užtikrinantis komfortą ir saugumą. Šiame straipsnyje aptarsime svarbiausius aspektus, susijusius su elektros instaliacija bute, pradedant nuo planavimo ir baigiant saugumo reikalavimais. Pagrindinis elektros išvedžiojimo darbas yra elektros laidų ir kabelių tiesimas. Tai yra vienas iš pirmųjų elektros instaliacijos etapų, nesvarbu, ar atliekamas elektros išvedžiojimas name, bute, biure, ar pramoninės paskirties objekte.

Elektros Instaliacijos Planavimas ir Projektavimas

Pats elektros instaliacijos išvedžiojimas skirtingose vietose yra tarsi savaime suprantamas naujos statybos darbų etapas. Ypatingai svarbu iš anksto numatyti, koks bus jungiklių ir rozečių išdėstymas, kur patalpose kas bus - kokios šviestuvų, kištukinių lizdų, jungiklių vietos pastato viduje ir lauke ir kiek jų išvis reikės. Tuomet jau perkami kabeliai, potinkinės ar virštinkinės paskirstymo dėžutės, jungikliai ir rozetės.

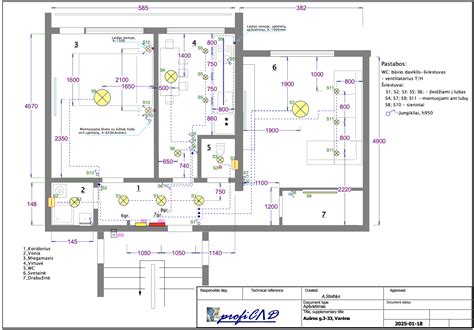

Elektros instaliacijos planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes. Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.

Labai netolimoje ateityje gali prireikti papildomų elektros energijos pajėgumų, ir instaliacijoje verta numatyti šiam atvejui tam tikrą rezervą. Jei to nepadarysite dabar, užsiprogramuosite problemų ateičiai: išvedžioti laidai neatlaikys apkrovų, pradės degti.

Reikalavimai Skirtingoms Patalpoms

Elektros instaliacija skirtingose vietose (duše ir vonioje, lauke, mediniame ar karkasiniame name, garaže, bute) reiškia skirtingas saugumo grupes ir yra specifinis darbas. Šiems darbams vidaus elektros projektą rengia elektrotechnikos projektuotojai pagal būtinus saugumo standartus:

• Virtuvė: Šiais laikais joje naudojama daug įvairios paskirties elektrinių prietaisų, tad jiems visiems turi užtekti ne tik lizdų, bet ir pajėgumų.
• Vonios kambarys: Elektros instaliacija vonioje ar duše reikalauja padidinto dėmesio ir atsakomybės, jai taikomos pačios griežčiausios taisyklės. Čia negali būti neįžemintų elektros lizdų.
• Ūkiniai pastatai ir lauko erdvės: Ūkinių pastatų bei kitų pagalbinės paskirties pastatai priskiriami aukštesnei patalpų saugumo grupei, nei gyvenamųjų patalpų , tad ir saugumo reikalavimai elektros instaliacijai yra aukštesni.
• Mediniai ir karkasiniai namai: Elektros instaliacija mediniame ar karkasiniame name saugumo požiūriu yra taip pat atsakingas darbas. Visi laidai ir kabeliai, išvedžiojami tiek vertikaliai, tiek horizontaliai, privalo būti su dviguba izoliacija.

Elektros instaliacija bute ar name yra ilgalaikė investicija. Čia tikrai netikslinga taupyti kokybės ar - juo labiau - savo pačių saugumo sąskaita.

Elektros Instaliacijos Ypatumai Senos Statybos Butuose

Skirtingai nei naujai statomuose namuose, remontuojamuose senos statybos būstuose naujai išvedžiojant elektros instaliaciją tenka atsižvelgti į šių būstų ankstesnių projektų specifiką. Mūriniuose statiniuose dažnai tenka iškalti su specialia įranga griovelius tinke ir juose sumontuoti instaliacinius vamzdelius ar lovelius.

Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą. Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Elektros instaliacijos montavimo darbai pirmiausia tvarkingas laidų išvedžiojimas ir tvirtinimas, jų patikra, ar tinkamai viskas sujungta, ir tik tada skylių gręžimas, plastikinių dėžučių jungikliams ir rozetėms įmontavimas, jų mechanizmų įdėjimas ir prijungimas, plastmasinės apdailos uždėjimas.

Kartu etapais derinami ir sienų apdailos darbai, kad nesuteptume ir nesubraižytume sienų. Patogiai suplanuoti jungikliai ir elektros lizdai, įvairiems gyvenimo scenarijams pritaikytas apšvietimas - vieni svarbiausių aspektų būste! Todėl elektros planui reikėtų skirti tikrai daug dėmesio.

Jungiklių ir rozečių tvirtinimo aukštį numato ES standartai: jungikliai tvirtinami maždaug 90-100 cm aukštyje nuo grindų, rozetės - apie 30 cm aukštyje.

Elektros Instaliacijos Saugumas

Elektros laidai yra žymimi specialiais žymenimis ir spalvomis ne dėl grožio, o dėl to, kad laidus elektrikas galėtų lengviau atskirti. Kiekvienas laidas yra skirtas eksploatuoti konkrečiomis sąlygomis ir konkrečiais atvejais. Tai yra aprašyta „Elektros įrenginių įrengimo taisyklėse“.

Elektros laidus ir kabelius montuoti privalo specialistai, nes, pirmiausia, mes kalbame apie Jūsų turto ir šeimos saugumą. Elektros instaliacija skirtingose vietose reiškia skirtingas saugumo grupes ir yra specifinis darbas.

Svarbu: Rekomenduojame skirti didelį dėmesį elektros instaliacijai bei senosios atjungimui kadangi 70% gaisrų kyla dėl neteisingos ir reikalavimų neatitinkančios elektros instaliacijos.

Dažnos Klaidos ir Jų Pasekmės

Klaidos užsiimant savarankišku elektros instaliavimu yra dažnos ir gausios, o jų keliamas pavojus - itin didelis. Pavyzdžiui, netyčia rozetėje arba kištuke vietomis sukeisti laidai gali atlikti savo darbą ir tiekti elektros srovę, tačiau prisilietus prie prietaiso, gaunamas elektros smūgis.

Pasitaiko atvejų, kuomet dėl neteisingai atlikto montavimo elektra neveikia, tačiau būsto apdaila jau yra padaryta - tuomet tenka griauti sienas ir tiesti laidus iš naujo.

Įspėjamieji Ženklai

Vis dėlto, šie, rodos, nežymūs požymiai gali signalizuoti žymiai didesnes problemas:

• Keisti garsai. Jei sklinda keisti garsai, prietaisai ir instaliacijos galimai praneša apie problemą.
• Dūmai arba kibirkštys. Iš skydelių, elektros lizdų ar jungiklių sklindantys dūmai ir / ar kibirkštys gero nežada.
• Nuo elektros lizdų sklindanti kaitra. Tai tikrai neturėtų vykti elektros lizduose ar jungikliuose.
• Vis išmušami elektros saugikliai. Jei tai pasikartoja reguliariai, verta sunerimti ir kviesti specialistą.

Elektros Instaliacijos Kaina

Elektros instaliacijos kaina priklauso nuo keletos faktorių ir tiksliai gali būti paskaičiuojama vietoje įvertinus darbus, peržiūrėjus projektą (arba jei nėra projekto, tai vietoje išsiaiškinant taškų kiekius ir t.t.). Viskas priklauso nuo poreikio, darbų kiekio, darbų pobūdžio ir pan.

Nereikėtų pamiršti, kad yra pigiau vieną kartą sumokėti už kokybiškai atliktą darbą, nei nuolatos išlaidauti taisant nekompetentingomis rankomis padarytas klaidas.

Pavyzdys: Namo elektros instaliacijos pakeitimo darbų kaina būtų nuo 1000 eurų + PVM, medžiagų kaina - nuo 500 eurų + PVM. Darbų kaina priklauso nuo elektros instaliacijos taškų ir kitų darbų apimties.

Svarbu: Prieš pradedant darbus, reikia apsvarstyti patalpų apstatymą baldais, elektros įrenginių pozicijas, apšvietimo intensyvumą ir dizainą konkrečiose vietose.

Įrengiant naują butą, elektros instaliacija yra vienas svarbiausių etapų, reikalaujantis kruopštaus planavimo ir profesionalaus įgyvendinimo.

Elektrikų įkainiai

Kai uždengtas namo stogas, įstatyti langai ir durys, laikas elektros instaliacijos darbams, kurie vykdomi prieš apdailą. Tačiau prieš tai būtina parengti elektros instaliacijos projektą ar bent planą. Vidaus elektros instaliacijos projektas rengiamas turint interjero planą, tik taip galima patogiai ir reikiamose vietose numatyti rozetes, jungiklius, perjungiklius.

Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt. Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius jungiklius ir srovės nuotėkio reles.

Elektros Įvadas Į Namą

Vieno ir dviejų butų gyvenamųjų namų įvadinės apskaitos spintos įrengiamos gyvenamojo namo išorėje elektros tinklų darbuotojams ištisą parą laisvai prieinamoje vietoje. Lauko įvadui sklypo plane turi būti pažymėta elektros kabelio pravedimo linija. Įvadas - tai elektros inžinerinio tinklo dalis nuo įvadinės apskaitos spintos iki pagrindinio skirstomojo skydelio.

Anksčiau elektros kabelis iki namo buvo atvedamas oro linija nuo elektros stulpų, dabar urbanizuotose teritorijose dažniau naudojamos geriau apsaugotos požeminės tranšėjos. Dažniausiai tranšėja numatoma sklypo krašte, palei tvorą, paliekant nuo ribos 2 metrų apsauginę zoną.

Skirstomasis Skydelis

Skirstomasis skydelis parenkamas pagal elektros prietaisų ir jungiamų laidų, automatinių jungiklių, nuotėkio relių kiekius. Kiekvienam įrenginiui ar jų grupei numatoma reikalingo nominalo apsauga - automatinis jungiklis, kurie turi būti skirstomajame skydelyje. Taip pat skirstomajame skydelyje rekomenduojama sumontuoti vienfazes ir trifazes nuotėkio reles, skirtas apsaugai nuo elektros srovės drėgnose patalpose.

Kabelių Pasirinkimas ir Tiesimas

Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jeigu namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis.

Skalbyklei, džiovyklei, tūriniam vandens šildytuvui ir panašiai įrangai, kurių galia didesnė nei 3 kW, rekomenduojama montuoti atskirą ištisinį (be jokių sujungimų paskirstymo dėžutėse) kabelį nuo skirstomojo skydelio iki to prietaiso kištukinio lizdo (arba kitokio tipo sujungimo).

Pagrindinius kabelius patogiausia tiesti po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius bei papildomai nutiesti naujus.

Kabelių Ženklinimas

Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3.

• Aca - minimaliai reaguoja į ugnį.
• Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
• Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
• Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
• Eca - nepalaikantis degimo.
• Fca - palaikantis degimą arba bandymai neatlikti.

Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro.

Klojant laidus ir kabelius grioveliuose svarbu, kad stipriosios srovės elektros kabelis nebūtų klojamas kartu su silpnosios srovės telekomunikaciniais kabeliais (kompiuteriniais, telefoniniais, televiziniais) neatskyrus jų viename griovelyje ar vamzdyje.

Paskirstymo Dėžutės

Paskirstymo - montažinės dėžutės buvo naudojamos tam, kad jose būtų galima sujungti laidus ir paskirstyti elektros energiją į reikiamus taškus. Jos paprastai būdavo montuojamos apie 30 cm atstumu nuo lubų, tačiau jos matomos ir skaido sienų plokštumas. Šiuolaikinėje instaliacijoje sujungimai daromi arba skyde, arba potinkinėse dėžutėse už kištukinių lizdų.

Šiuolaikiniuose būstuose dažniausiai naudojama paslėpta instaliacija, kai elektros laidai išvedžiojami sienose, pertvarose, grindyse, perdangose ir kitų statybinių konstrukcijų viduje. Patogiausia elektros instaliacijos laidus slėpti sienų apkalos konstrukcijose, dažniausiai tai - gipskartonio plokščių apdaila.

Rozetės ir Jungikliai

Pirmiausia projekte numatytose vietose pažymimi instaliacinių prietaisų taškai, po to - griovelių linijos. Grioveliai gali būti tik horizontalūs ir vertikalūs, jungiami stačiu kampu. Patariama vengti įstrižai tiesiamų kabelių, nes vėliau yra didesnė rizika juos pažeisti. Visa instaliacija montuojama tam tikru aukštyje ir tam tikrais atstumais.

Jungiklius rekomenduojama įrengti 105 cm arba 115 cm (kaip nurodo „Elektros linijų ir instaliacijos įrengimo taisyklės“ - arčiau durų rankenos), o rozetes - 30 cm ir 115 cm atstumu nuo grindų (115 cm dažniausiai virtuvėse). Rozečių aukštis turi būti gerai apgalvotas atsižvelgiant į naudojamus buities prietaisus.

Paslėptosios elektros instaliacijos vamzdžiai, kanalai ir lanksčios metalinės rankovės turi būti sandarūs. Elektros kabelius įrengti ventiliacijos kanaluose ir šachtose draudžiama.

Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Rekomenduojama laidus iki prietaisų tiesti vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai.

Apsauga Nuo Viršįtampių ir Žaibo

Prie namo elektros instaliacijos negalima pamiršti apsaugos nuo viršįtampių bei žaibo. Apsauga būna išorinė ir vidinė.

Varžų Matavimai

Atlikus visus elektros instaliacijos darbus yra privaloma atlikti varžų matavimus.

Apšvietimas

Šviesa namuose gali daryti stebuklus - padidinti arba sumažinti erdvę, paslėpti sienų nelygumus, išryškinti interjero detales, sukurti nuotaiką ir t.t. Kiekvienai namų erdvei reikalingas skirtingas apšvietimas. Miegamajame - minkštas, prigesintas, virtuvėje ir vonios kambaryje - ryškesnis, svetainėje ir darbo kambaryje - zonuotas.

Elektros Instaliacijos Atnaujinimas Senos Statybos Namuose

Turbūt ne kartą yra tekę susidurti su svylančiais laidais, sugedusia rozete ar kitomis panašiomis elektros instaliacijos bėdomis. Tai dažniausiai nutinka senos statybos daugiabučiuose, kuriuose elektros instaliacija suprojektuota panaudojant aliuminius laidus, kurie iki šiol daugelyje namų nėra pakeisti ir visiškai nebeatitinka šiuolaikinių standartų.

Siekiant išvengti pavojų, rekomenduojama senos statybos daugiabučių gyventojams modernizuoti elektros skydinę, pakeisti magistralinius laidus bei atnaujinti elektros skydelių įrangą laiptinėse, keisti netvarkingą elektros instaliaciją rūsiuose.

Žmonės dažnai vengia elektros instaliacijos keitimo savo bute jei jis yra tvarkingas ar suremontuotas, kadangi dažnai laidai yra paslėpti po tinku sienose.

Kas Gali Atlikti Elektros Instaliacijos Darbus?

Jei elektros instaliacijos renovacija yra planuojama a...

Atstumai nuo laidų iki pastato

• 2 m
• 14 m
• 22 m

Svarbu taip pat atsižvelgti į konkrečius vietos leidimus bei nacionalinius standartus, kurie gali dar labiau detalizuoti atstumus. Taip pat atkreipti dėmesį, kad šie atstumai gali kisti pagal vietos sąlygas ir savivaldybės nuostatus.

Visada patartina pasikonsultuoti su vietos inžinieriumi ar elektros tinklų specialistu, kad būtų laikomasi visų saugos reikalavimų ir reglamentų.

Naujai statomame, rekonstruojamame ir atnaujinamame (modernizuojamame) pastate (kai atliekami kapitalinio remonto darbai), jei statybą leidžiantis dokumentas yra išduotas po 2016 m. gruodžio 31 d., galutinio paslaugų gavėjo vietoje, t. y. įėjimai ir erdvė už įėjimo durų turi būti nuolat apšviesti natūralia ar dirbtine šviesa.

Gyvenamieji butai, gyvenamojo namo patalpos turi būti suprojektuotos ir pastatytos taip, kad jų gyventojai galėtų naudotis dirbtine apšvieta tiek dienos, tiek nakties metu.

Elektros instaliacija pastate neturi kirstis su kitomis instaliacijomis.

Komerciniai elektros skaitikliai įrengiami kiekvienam butui ir bendriems namo poreikiams.

Kelių korpusų pastatui įvadinės kabelių linijos į korpusus turi būti tiesiamos lauke, žemėje.

Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią. Nuo ĮAS ar ĮASS iki vartotojo elektros įrenginių laidininkai turi būti tiesiami aukštų aikštelėmis, bendrojo naudojimo koridoriais, šachtomis ir pan.

Vieno ir dviejų butų gyvenamųjų namų ĮAS įrengiamos gyvenamojo namo išorėje elektros tinklų operatoriaus darbuotojams ištisą parą laisvai prieinamoje vietoje.

Jei ant atramos įrengiamos dvi ar daugiau ĮAS, tarp jų montuojama gnybtų dėžutė, kurioje prijungiamas maitinimo kabelis nuo OL ir kabeliai ar laidai į ĮAS.

Vienas ar du kabeliai prie atramos tvirtinami iš vieno šono, kad nebūtų trukdoma į ją pakilti.

ĮAS arba ĮASS PEN laidininkas išskiriamas ant atskirų PE ir N laidininkų gnybtų. PEN laidininko išskyrimas į PE ir N turi būti atliekamas prieš laidininką N jungiant į elektros skaitiklį.

Atvado rekonstravimo ar remonto metu nuo atramos iki ĮAS arba ĮASS turi būti tiesiamas OK su sustiprintu vientisu nuliniu laidu.

Jungiant ĮAS požeminių kabelių linijų magistralės galuose arba ilgesnių kaip 200 m atšakų galuose, ĮAS turi būti papildomai įžemintos. Įžeminimo varža turi būti ne didesnė kaip 30. Įžeminimo įrenginiai turi būti įrengiami ir KL atšakose prie ĮAS ir sujungiamos su kabeliu PEN laidininku, jei jose PEN išskiriamas į PE ir N.

ĮAS, kabelių spintos yra elektros linijų elementai, todėl parenkant 0,4 kV OL apsaugą reikia vadovautis Elektros įrenginių relinės apsaugos ir automatikos įrengimo taisyklėmis.
