Elektros instaliacija yra esminė bet kurio būsto dalis, užtikrinanti patogų ir saugų energijos naudojimą. Lietuvoje, kaip ir kitose šalyse, elektros instaliacijos įrengimas turi atitikti tam tikrus standartus ir reikalavimus, siekiant užtikrinti gyventojų saugumą ir išvengti gaisro pavojaus.
Pagrindiniai Reikalavimai Elektros Instaliacijai
Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338.
Instaliacijai naudojamų laidų ir kabelių izoliacija bei apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52, instaliacijos sistemos parenkamos vadovaujantis Taisyklių 1 priedo 4 ir 5 lentelėmis arba projektiniais sprendimais. Elektros instaliacija - tai lauko ir vidaus tinklai. Abiem atvejais tai yra kabelių, laidų, skirstomųjų ir jungiamujų dėžučių, paskirstymo skydelių, elektros taškų, įvairių tvirtinimo elementų visuma.
Elektros Instaliacijos Projektas
Nors elektros instaliacija bei įranga individualiame name ir daugiabutyje ar sandėlyje skiriasi, visus elektros tinklus vienija tai, kad jiems įrengti visų pirma reikalingas elektros dalies projektas. Lauko elektros dalies projektus rengia elektrotechnikos inžinieriai pagal skirstomųjų tinklų išduotas prisijungimo sąlygas.
Jei objektas nesudėtingas, elektros įvado vietą ir taškus parenka montuotojai arba nurodo architektai, elektros instaliaciją vidaus patalpose - interjero dizaineriai. Dideliuose objektuose rengiami atskirų patalpų elektros projektai, nurodoma elektros instaliacijos medžiagų specifikacija.
Namo ar bet kokio kito pastato elektros projekte nurodoma elektros instaliacijos schema, tiesimo būdas, kabelių degumo klasė ir standartas, jei instaliacija projektuojama patalpoms, kuriose gali būti virš 50 žmonių arba jei reikalinga atitinkama gaisrinės saugos klasė. Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius išjungiklius ir srovės nuotėkio apsaugas.
Iš anksto parengtas el. instaliacijos projektas ar planas taupo laiką bei medžiagas, tuo pačiu ir pinigus. Matant visumą ir žinant naudojimosi elektros prietaisais scenarijus, apgalvojami, kur bus taškai, kokios galimos jungtys, elektros paskirstymo skydelių vietos ir kt.
Kabelių ir Laidų Parinkimas
Kabelis yra laidų grupė po bendru izoliaciniu apvalkalu. „Labai svarbu, kad kiekvienam objektui, kiekvienai elektros linijai būtų parinktas tinkamas kabelio tipas, paprastai jų reikia ne vieno, rekomenduojame rinktis su galios rezervu, jei tektų padidinti apkrovą.
Vadovaujantis „Elektros linijų ir instaliacijos įrengimo taisyklėmis", požeminių kabelių mechaninis atsparumas parenkamas pagal klojimo gylį, kuris savo ruožtu priklauso nuo įtampos dydžio. Pasirinkus netinkamo atsparumo kabelį geriausiu atveju teks jį keisti, blogiausiu - gali kilti gaisras.
110 kV įtampos kabelių linijos gylis nuo lygaus žemės paviršiaus turi būti ne mažesnis kaip 1,5 m, jeigu tiesiami mažesniame gylyje, kabeliai turi būti apsaugoti.
Elektros Instaliacijos Saugumas
Kaip instaliacija gali sukelti gaisrą? Yra du variantai: blogai padarytas sujungimas ir netinkamai parinkta kabelio apsauga. Kaip tokio atvejo išvengti? Planuoti instaliaciją taip, kad sujungimų būtų kuo mažiau ir srovė per juos nebūtų didelė. Daryti visus sujungimus prieinamus. Na, būtų gerai, kad sujungimo dėžė neturėtų tiesioginio kontakto su degiu paviršium. Pirmas punktas sprendžiamas gan paprastai - naudokit tinkamus kabelius ir apsaugą. Su antru truputį sunkiau. Darant instaliaciją, mes ją turim suplanuot taip, kad išventi mechaninio pažeidimo galimybės.
Gaisro požiūriu pavojingiausia vieta yra laidų jungimo vietoje. Laidų negalima sujungti susukant ir apsukant izoliacija. Jungimui geriausiai naudoti srieginius susukimus, jais laidai susukami greičiausiai, kontaktas tvirtas.
Elektros Instaliacija Daugiabučiuose
Laiptinėse esantys skydeliai įrengiami tame aukšte, nuo kurio butų skirstomųjų skydelių prijungimai būtų trumpiausi kartu atsižvelgiant į Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių reikalavimus. Draudžiama laiptinėse kabelius tiesti atviruoju būdu, taip pat ir vėdinimo kanaluose. Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai.
Senos Elektros Instaliacijos Atnaujinimas
Turbūt ne kartą yra tekę susidurti su svylančiais laidais, sugedusia rozete ar kitomis panašiomis elektros instaliacijos bėdomis. Tai dažniausiai nutinka senos statybos daugiabučiuose, kuriuose elektros instaliacija suprojektuota panaudojant aliuminius laidus, kurie iki šiol daugelyje namų nėra pakeisti ir visiškai nebeatitinka šiuolaikinių standartų.
Per ilgą naudojimo laikotarpį aliuminiai elektros laidai dėvisi, jų srovės pralaidumas yra mažesnis negu varinių laidų ir faktas, kad jie jau neatitinka šių dienų reikalavimų. Todėl situacija senos statybos daugiabučiuose yra kritinė.
Siekiant išvengti pavojų, rekomenduojama senos statybos daugiabučių gyventojams modernizuoti elektros skydinę, pakeisti magistralinius laidus bei atnaujinti elektros skydelių įrangą laiptinėse, keisti netvarkingą elektros instaliaciją rūsiuose. Bute galima atnaujinti tik svarbiausias elektros instaliacijos dalis arba pilnai renovuoti visą instaliaciją, įskaitant rozetes bei jungtukus.
Požymiai, Kad Reikia Keisti Rozetes ar Jungtukus:
- Sunkiai galite įkišti jungtuką į rozetę, tenka panaudoti ir jėgą.
- Rozetė ar jungtukas kliba, šiek tiek išsitraukę iš savo įprastos vietos.
- Jaučiate, kad kaista jungtukas ar rozetė - tai vienas iš požymių, kad šie įrenginiai nebeatlaiko apkrovos ir gali pradėti stipriau svilti laidai.
- Jei sienoje yra nepaslėptų laidų, juos būtina sutvarkyti ir tvarkingai paslėpti.
Apšvietimo Standartai
Pagal Lietuvos higienos normos HN 98:2014 „Natūralus ir dirbtinis darbo vietų apšvietimas. Pagal tarptautinį standartą ISO 21542:2011, pavojingose zonise, pvz., ant laiptų arba lygio pasikeitimo vietose kelyje, aplink duris ir prie komutikacijos ar informacijos sistemų, turėtų būti užtikrinamas tinkamas šviesos lygis.
Pagal "Apšvietimo elektros įrenginių įrengimo taisykles" (AEĮĮT), 2011 m., evakuacinis apšvietimas turi užtikrinti ne mažesnę kaip 5 lx apšvietą laiptinėse ir ties evakuaciniais išėjimais.
Kas Gali Atlikti Elektros Instaliacijos Darbus?
Jei elektros instaliacijos renovacija yra planuojama atlikti daugiabutyje, tuo turi pasirūpinti už Jūsų daugiabučio priežiūrą atsakinga įmonė. Jei esate bendrija, reikėtų kreiptis į kvalifikuotus, bei tinkamą ir galiojančią atestaciją turinčius specialistus. Geriausia kreiptis į vieną įmonę, kurioje dirba ne vienas asmuo.
Elektros instaliacija savo bute taip pat rekomenduojama rinktis tik kvalifikuotus ir atestuotus darbuotojus, kurie žino ką ir kaip daryti. Taip būsite garantuoti, kad darbai atlikti laikantis visų saugumo reikalavimų.
Bendrieji Gaisrinės Saugos Reikalavimai
Evakuoti(s) skirtose laiptinėse draudžiama įrengti bet kokios kitos paskirties patalpas, pramoninį dujotiekį ir garotiekį, degių skysčių vamzdžius, tranzitinius elektros kabelius, elektros kabelius ir laidus (išskyrus elektros instaliaciją laiptinėms ir koridoriams apšviesti, elektros apskaitos skydelius), krovininius liftus ir išėjimus iš jų, šiukšlių šalinimo vamzdžius, taip pat įrenginius, sienos plokštumoje išsikišančius žemiau kaip 2,2 m nuo laiptų aikštelių ir jų pakopų.
Elektros Instaliacijos Medžiagos
Instaliacinės medžiagos - kabeliai, laidai, instaliaciniai vamzdžiai, elektros skydeliai, montažinės dėžutės ir kt. Saugiausia yra potinkinė instaliacija vamzdžiuose, nes tinkas yra papildomas barjeras, kuris kuriam laikui sulaiko ugnies plitimą. Instaliaciniai vamzdžiai pagal naudojimo vietą yra skiriami į lauko ir vidaus.
Elektros instaliacijai reikiamo vamzdžio skersmenį parenkame pagal laidų kiekį ir jų skersmenis. Vamzdžiai perdengimuose, sienose ar grindyse tvirtinami specialiais tvirtinimo dirželiais, 03-1 m atstumais.
Projektą ar instaliacijos schemą būtina išsaugoti ir atlikus darbus, nes vėliau gali prireikti patalpas remontuojant ar atnaujinant. Laidų ir kabelių žymėjimas plane leidžia išvengti jų pažeidimo. Taip pat montuotojas skydelyje turi sunumeruoti ir pažymėti automatinius išjungiklius, kad būtų aišku, kur kokios patalpos jungikliai yra. Įvykus gedimui bus lengviau atsekti.
„Kokybiška elektros instaliacija apima projektavimą, patikimų gamintojų elektros įrangą ir darbų kokybę.
Svarbu
Patyrę įrangos tiekėjai sako, kad rinkoje vis dar pastebi elektrotechnikos gaminių, neturinčių CE standarto žymėjimo ir galbūt neatitinkančių gaisrinės saugos reikalavimų, netinkamo mechaninio atsparumo ir pan.
Kuo Skiriasi Laidai Nuo Kabelių?
Laidas dažniausiai turi vieną gyslą (laidininką), padengtą izoliaciniu sluoksniu. Jis naudojamas žemos įtampos tinkluose, pvz., laidas ML 750V. Laido gysla gali būti sudaryta ir iš kelių tarpusavyje supintų ir lanksčių vielučių (pvz., MKEM 90 750V). O kabelis turi kelis izoliuotus laidus, padengtus bendru apvalkalu, ir skirtas naudojimui instaliacijai ir žemos bei vidutinės įtampos elektros tinkluose.
Kadaise konkuravusių laidininkų dvikovoje varis dabar užtikrintai laimi prieš aliuminį. Moderniose vidaus instaliacijose aliuminis užleido vietą variui, bet vis dar plačiai naudojamas oro linijose ir požeminėse skirstomojo elektros tinklo linijose. Aliuminio elektrotechninės savybės yra prastesnės dėl jo polinkio greitai oksiduotis ir korozuotis, o pralaidumas 60 proc. mažesnis už varį.
Jungti tarpusavyje seną aliuminio ir naują varinę instaliacijas yra prastas sumanymas. Varis ir aliuminis turi labai skirtingus elektrocheminius potencialus. Tai du visai nesuderinami metalai. Jų kontakto vietoje greitai prasideda galvaninė reakcija, sukelianti koroziją, o visa instaliacija bus nekokybiška ir nesaugi.
Tinkamas kabelio skerspjūvis priklauso ir nuo tinklo įtampos, ir nuo montavimo būdo. Žemai įtampai pasirenkamos gyslos dažniausiai nuo 1,5 mm² skersmens (varinės). Priimta supaprastintai skaičiuoti, kad minimalus 1,5 mm² skersmuo tinka 1 kW apkrovai. Aliuminio gyslos skersmenį reikia padidinti 60 procentų, norint, kad jis atitiktų vario ekvivalentą.
Visada rekomenduojama rinktis šiek tiek didesnį skersmenį negu rodo pirminiai skaičiavimai - atsargai, jeigu padidės apkrova dėl papildomai prijungtų prietaisų.
Kabelių Degumo Euroklasės Ženklinimo Iššifravimas
Kabelių ir kitų statybinių gaminių/medžiagų degumas skirstomas pagal klases, Lietuvoje perimtas Europos LST EN 13501-1 standartas, vadinamas "Euroklase". Joje skirtingos gaminių degumo savybės ženklinamos didžiosiomis raidėmis A, B, C, D, E, F ir papildomomis mažomis raidėmis s, d, a. Degimo metu dūmų susidarymas irgi skirstomas į klases, žymimas kaip s1, s2, s3.
Behalogeniai Kabeliai
Tęsiant degumo klasės temą verta atkreipti dėmesį į behalogeninių kabelių seriją Afumex, gaminamą bendrovės "Prysmian Group". Šių kabelių izoliaciniame apvalkale nėra tradicinių PVC halogenų (chloro), todėl gaisro metu jie neišskiria tamsių kenksmingų dūmų ir vandenilio chlorido rūgšties, gadinančios elektroniką. Degant Afumex apvalkalas išskiria žymiai mažiau dūmų, ne tirštų, o skaidresnių, nekenkiančių sveikatai ir aplinkai, neapsunkinančių matomumo. Vietoj rūgšties, sudegus, susidaro milteliai, kurie negadina jautrios elektronikos įrangos.
Kabelių Tipų Įvairovė Ir Pasirinkimas
Kabelių tipų įvairovė ir pasirinkimas labai priklauso nuo jų naudojimo srities: statyba, elektros gamybos sektorius ir elektros tinklai, pramonė ir įrangos gamyba, telekomunikacija.
Pagrindiniai kabelių tipai:
- Instaliaciniai kabeliai.
- Kontroliniai kabeliai.
- Jėgos kabeliai.
- Signaliniai kabeliai.
- Ugniai atsparūs kabeliai.
- Lankstūs kabeliai ir laidai.
- Oro linijų kabeliai.
- Guminiai kabeliai.
- Optiniai kabeliai.
- Bendraašiai (koaksialiniai) kabeliai.
- Vytos poros kabeliai.
Kabelių Degumo Klasės
Nuo 2017 m. liepos 1 d. Kabelių degumo klasės (arba degumo klasifikacija) - tai standartizuota sistema, kuri apibrėžia, kaip laidai ar kabeliai elgiasi ugnies atveju. Degumo klasė padeda įvertinti, ar greitai kabelis užsidega, ar plinta liepsna, kiek dūmų išskiria ir ar išskiria toksiškus dūmus. Tai ypač svarbu žmonių saugumui, nes gaisro metu kabeliai gali tapti pavojingu ugnies šaltiniu.
Kabeliai yra klasifikuojami į klases nuo A (beveik nedegūs) iki F (labai degūs).
Kabelių degumo klasės:
- A - Labai mažai degūs, labai ribotas liepsnos plitimas.
- B - Vidutinio degumo kabeliai - ribotas liepsnos plitimas, ribota šilumos emisija.
- C - Labiau degūs - plinta liepsna, daugiau šilumos ir dūmų.
- D - Labai degūs, ribotas atsparumas ugniai.
- E - Neišlaiko jokio degumo testo.

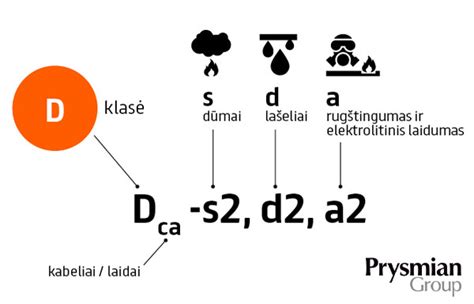

Pavyzdžiui, jeigu prie kabelio specifikacijos nurodoma Cca-s1,d0,a1, reiškia jis yra vidutinio degumo (Cca), išskiria mažai dūmų (s1), nesudaro degančių lašų (d0), yra mažo rūgštingumo (a1).
6 Lentelė. Statinių (pastatų ir patalpų) požymiai ir techniniai rodikliai
Elektros kabelių degumo klasės pateiktos Gaisrinės saugos pagrindiniuose reikalavimuose, nurodytose Lietuvos standarte LST EN 13501-6 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Klasifikavimas pagal elektros kabelių atsako į ugnį bandymų duomenis“, taip pat Elektros linijų ir instaliacijos įrengimo taisyklėse, Europos elektrotechnikos standartizacijos komiteto standarte Cenelec EN 50575.
Elektros kabeliai ir laidai klasifikuojami pagal jų degumą, šilumos išsiskyrimą, dūmų susidarymą, vertikalų liepsnos plitimą, dūmų tankį ir rūgštingumą bei rūgščių dujų kiekį.
| Statinio, statinio gaisrinio skyriaus atsparumo ugniai laipsnis | Elektros laidų ir kabelių klasė ne žemesnė kaip: pagal degumą, pagal dūmų susidarymą, pagal liepsnojančių dalelių ir (arba) dalelių susidarymą, pagal rūgštingumą |
|---|---|
| Evakavimo (-si) keliai (koridoriai, laiptinės, vestibiuliai, fojė, holai ir pan.) | Cca s1,d1,a1 |
| Patalpos, kuriose gali būti virš 50 žmonių | Dca s2,d2,a2 |
| Vaikų darželių, lopšelių, ligoninių, klinikų, poliklinikų, sanatorijų, reabilitacijos centrų, specialiųjų įstaigų sveikatos apsaugos pastatų, gydyklų pastatų, medicininės priežiūros įstaigų slaugos namų, viešbučių pastatai | Dca s2,d2,a2 |
| Gyvenamosios patalpos (daugiabučiai pastatai) | Dca s2,d2,a2 |
| Gyvenamosios patalpos (vieno, dviejų butų pastatai ) | Eca |
| Statinio vietos kur tiesiami kabeliai: šachtos, tuneliai, techninės nišos, erdvės virš kabamųjų lubų, po pakeliamomis grindimis ir pan. | Dca s2,d2,a2 |
| Gamybos ir pramonės, sandėliavimo patalpos | Eca |
Elektros kabeliai, vadovaujantis Lietuvos standartu LST EN 13501-6:2014 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis.
