Formuojant priešgaisrines užtvaras pastatuose, būtina gerai suvokti gaisro plitimo statiniuose principus bei priešgaisrinių užtvarų konstrukcines ypatybes, leidžiančias užtikrinti patikimą gaisro išplitimo ribojimą pastate. Atsižvelgiant į konstrukcinius priešgaisrinių užtvarų sprendinius, mūrinės konstrukcijos yra vienos optimaliausių.
Priešgaisrinės užtvaros yra reglamentuojamos PAGD direktoriaus patvirtintu dokumentu „Gaisrinės saugos pagrindiniai reikalavimai“.
Gaisro plitimas pastatuose yra ribojamas suskaidant pastatą į valdomos gaisrinės rizikos zonas - gaisrinius skyrius. Gaisrinis skyrius yra apribojamas priešgaisrinėmis atskyrimo sienomis bei perdangomis, kurių atsparumas ugniai priklauso nuo pastato atsparumo ugniai laipsnio ir gaisrinės apkrovos kategorijos. Gaisrinių skyrių viduje gaisro plitimas taip pat yra ribojamas, tačiau šioms užtvaroms keliami žemesni reikalavimai.
Be esminių gaisrinės saugos reikalavimų: atsparumo ugniai bei degumo, yra normuojamos ir priešgaisrinių užtvarų konstrukciniai sprendimai.
Atsižvelgiant į aukščiau paminėtus pagrindinius priešgaisrinių sienų reikalavimus, galime daryti išvadą, kad optimaliausias konstrukcinis sprendimas priešgaisrinių sienų formavimui - mūrinės konstrukcijos.
Betoninių mūro blokelių atsparumas ugniai, kaip ir kitų mūro gaminių, nėra nustatomos bandymais, o yra apibrėžiamos standartu LST EN 1996-1-1 „Eurokodas 6. Mūrinių konstrukcijų projektavimas. 1-1 dalis. Priešgaisrinės sienos (ekranai).
Kaip matome Eurokodas 6 priešgaisrinę sieną apibrėžia kaip priešgaisrinę užtvarą, kuriai yra keliamas ir atsparumo mechaniniam poveikiui reikalavimas, kad griuvus konstrukcijos vienoje sienos pusėje dėl gaisro poveikio, tai nepaveiktų konstrukcijų kitoje priešgaisrinės sienos pusėje. Kartu su šio kriterijaus atsiradimu projekte iškyla daugybė klausimų ir neaiškumų. Priesgaišrinės sienos apibrėžimas.
Formuojant priešgaisrines mūrines konstrukcijas būtina atkreipti dėmesį į mūrinių konstrukcijų blokavimą prie kitų statybinių konstrukcijų. Būtent šiose vietose priešgaisrinės užtvaros ir yra pažeidžiamiausios. Rekomendacijos mūrinių konstrukcijų su priešgaisrine atskyrimo funkcija blokavimo prie kitų konstrukcijų rekomendacijos yra pateikiamos Eurokodo 6 priede.
Priešgaisrinės sienos blokavimo prie kitų konstrukcijų rekomendacijos.
Priešgaisrinės apsaugos ir gelbėjimo departamento duomenimis, Lietuvoje kasmet kyla apie 12000 gaisrų. Gaisro metu patalpoje temperatūra gali pakilti iki 1000-1200 °C. Tokia aukšta temperatūra gali išsilaikyti iki 3 val. ir ilgiau. Priklausomai nuo gaisro kilimo vietos, vyravusios temperatūros ir trukmės, pastato konstrukcijos gali būti smarkiai pažeistos. Kyla pastato griūties pavojus ir grėsmė žmonių gyvybėms.
Konstrukcijų atsparumas ugniai nustatomas norminiais dokumentais, standartais. Yra keturi pagrindiniai reikalavimai, kurie turi būti įvykdyti, kad pastatas būtų saugus:
- konstrukcija privalo atlaikyti jai tenkančias apkrovas;
- apsaugoti žmones nuo dūmų ir kenksmingų dujų poveikio;
- apsaugoti žmones nuo karščio;
- netrukdyti ugniagesių darbui.
Gelžbetoninių elementų atsparumo ugniai analizė yra svarbi projektavimo dalis. Gelžbetonis yra kompleksinė medžiaga, ir jo komponentai (betonas ir plienas) į aukštą temperatūrą reaguoja skirtingai.
Betoną paveikus aukšta temperatūra, kinta visos jo savybės: betono tūrinis tankis, mažėja betono gniuždomasis stipris, išauga plastinės deformacijos dėl tamprumo modulio sumažėjimo, keičiasi specifinė betono šiluma ir šiluminis laidumas. Dauguma plieno rūšių, naudojamų kaip armatūra gelžbetoninėse konstrukcijose, aukštose temperatūrose tampa pernelyg plastiški. Įkaitintų armatūrinių plienų mechaninės savybės blogėja.
Veikiamas aukštos temperatūros ir kietėdamas, betonas traukiasi, jo tūris mažėja ir apspaudžia armatūros strypus. Armatūra, kuri turi didesnį temperatūrinį plėtimosi koeficientą, kaistant plečiasi ir „stumia“ betoną. Kylant temperatūrai šie veiksniai didina tarpusavio trinties jėgą ir betono sukibimą su armatūra.
Bendras armatūros ir betono darbas pažeidžiamas 400 °C temperatūroje. 500 °C temperatūroje apsauginis armatūros sluoksnis pažeidžiamas ir sukibimas tarp betono ir armatūros dingsta. Apsauginis sluoksnis suskeldėja ir atšoka. Fiksuojamas „spalling“ efektas.
Gaisrinės saugos reikalavimai perdangoms
Gaisro plitimo reguliavimui statiniuose įrengiamos priešgaisrinės užtvaros - nustatyto atsparumo ugniai ir degumo klasės statybinės konstrukcijos, atskiriančios patalpas tarpusavyje. Priešgaisrinėms užtvaroms priskiriamos: sienos, pertvaros, perdangos, stogai.
Gembinio balkono plokštė yra gelžbetoninės perdangos pratęsimas, todėl jai yra taikomi analogiški atsparumo ugniai reikalavimai kaip ir pačiai perdangai. Perdangoms keliami atsparumo ugniai parametrai priklauso nuo pastato atsparumo ugniai laipsnio, gaisrinės apkrovos kategorijos bei perdangos paskirties.
Gaisrinių skyrių atskyrimo sienoms ir perdangoms takomi šie (ne mažesni) reikalavimai:
| Statinio atsparumo ugniai laipsnis | Gaisro apkrovos kategorija | Gaisrinių skyrių atskyrimo sienos ir perdangos |
|---|---|---|
| I | 1 | REI 180 |
| 2 | REI 120 | |
| 3 | REI 90 | |
| II | RN | REI 60 |
| III | RN | REI 30 |
R - geba išlaikyti apkrovas (užtikrinanti tvirtumą ir stabilumą); E - vientisumas (išlaikantis elementą nejudamoje padėtyje (išlaikantis elementą vientisą, be angų)); I - izoliacinės savybės (išlaikanti saugią temperatūrą kitoje bandomo elemento pusėje, kuri nesiliečia su ugnimi). (Visi trys klasifikatoriai išreikšti minutėmis).
Perdangoms, kurios atlieka gaisrinio skyriaus atskyrimo funkciją, šie reikalavimai yra aukštesni ir siekia REI 30 - 180, kitoms perdangoms keliami reikalavimai REI 20 - 90.
Perdangos, dalijančios statinius į gaisrinius skyrius įrengiamos pagal paveiksle pateiktus reikalavimus:
Vertikalaus ugnies plitimo ribojimo reikalavimai
Vertikalaus ugnies plitimo ribojimo reikalavimai: a) statinio pjūvis; b) statinio pjūvis su išsikišančia perdanga (balkonu, lodžija ir pan.). A - lauko sienos matmenys; B - perdangos matmenys
Statybinių medžiagų degumas
Konstrukcijos turi būti pastatytos taip, kad gaisras ir jo produktai neplistų pastatų konstrukcijų vidumi ir išore. Statinio konstrukcijoms ir (arba) jų apdailai būtina naudoti tokius statybos produktus, kurie nedidintų statinio gaisrinio pavojingumo. Gaisro plitimas statinio konstrukcijomis gali būti ribojamas naudojant žemesnės degumo klasės statybos produktus (mažiau degius).
Statybininės medžiagos degumo klasė parodo kaip ji įtakoja gaisro išplitimą, t.y. koks yra degimo greitis ir išskiriamos šilumos kiekis. Pagrindinis statybinių medžiagų skiriamasis bruožas gaisrinės saugos atžvilgiu - ar medžiagos paviršiumi ugnis plinta, ar ne.
A1 degumo klasės statybinės medžiagos priešgaisrinės saugos standartus užtikrina geriausiai. Šios medžiagos nedidina gaisro pavojaus, neišskiria dūmų ir degančių lašų. Kai kurios akmens vatos rūšys priklauso A1 degumo klasei, yra nedegios ir atsparios aukštoms temperatūroms. Jos naudojimas užtikrina pasyvią pastato gaisrinę saugą.
HALFEN HIT su akmens vatos izoliaciniu intarpu - barjeras gaisrui!
Įdėtinių detalių izoliuojantis intarpas gali būti gaminamas iš polistireninio putplasčio arba akmens vatos. Naudojant perdangoje įdėtines detales su polistireninio putplasčio izoliaciniu intarpu, būtina papildomai sumontuoti specialias plokštes, kurių atsparumas ugniai būtų analogiškas perdangai.
Naudojant įdėtines armavimo detales su akmens vatos izoliaciniu intarpu HALFEN HIT - papildomų ugniaatsparinimo priemonių naudoti nereikia ir užtikrinamas aukštas atsparumo ugniai lygis.
HALFEN HIT įdėtinių detalių struktūra:
- Armatūriniai įtempimo strypai sujungti nerūdijančio plieno movomis - suteikia aukščiausią atsparumą korozijai ir reikalingą šiluminį efektyvumą;
- Akmens vata, optimalus jos tankis, užtikrina patikimą apsaugą nuo „šalčio tiltelių“ ir gaisro;
- Tvirtas plastikinis gaubtas apsaugo detalę nuo mechaninių pažeidimų bei drėgmės transportavimo metu, saugojimo vietoje, montavimo ir eksploatavimo metu.
Dėka akytojo betono aukščiausios klasės atsparumo ugniai, „Bauroc“ turi labai aiškų pranašumą prieš tipiškas sienas iš gipso kartono. Pavyzdžiui, jei standartinė karkasinė siena iš gipso kartono atitinka EI 30 klasę, tai siena iš 100 mm storio bauroc ELEMENT 100 pertvarų plokščių, be jokių papildomų sluoksnių, atitinka žymiai aukštesnius EI 120 reikalavimus. 150 mm storio bauroc ELEMENT 150 pertvara jau atitinka aukščiausią EI 240 reikalavimą.
Bauroc ELEMENT pertvarų atsparumo ugniai charakteristikų palyginimas su karkasinių sienų iš gipso kartono atsparumo ugniai charakteristikomis
Siena, pastatyta iš standartinių Bauroc gaminių ir yra visas reikalingas sprendimas ir norint pasiekti aukštą atsparumo ugniai klasę nereikia kloti jokių papildomų sluoksnių ar naudoti specialių gaminių su padidintu atsparumu ugniai! Tokią sieną nėra sudėtinga pastatyti, o kokybės patikrinimas vyksta greitai ir nesudėtingai. Akytasis betonas yra geriausiai atspari ugniai statybinė medžiaga. Aukščiausios kokybės atsparumas ugniai pasiekiamas be reikalavimo sienų apdailai, nes akytasis betonas yra sandari medžiaga, o montavimo technologija su mineraliniais bauroc AKYTOJO BETONO KLIJAIS užtikrina ir sandarias siūles.
2021 m. Sienos aukščio pokytis, viso eksperimento metu, viename matavimo taške buvo matuojamas 1 mm, o kitame matavimo taške sienos aukštis visiškai nepakito.
REI reikalavimus atitinkančias laikančias sienas rekomenduojama statyti iš bauroc blokelių. Priklausomai nuo gaminio, atsparumo ugniai klasė yra nuo REI 120 iki REI 240 (žr. Aukščiausios atsparumo ugniai klasės REI 240 reikalavimus visos laikančiosios sienos iš bauroc blokelių, kurių storis yra 250 mm.

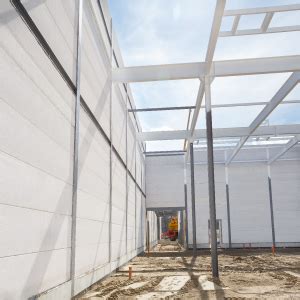

Priklausomai nuo gaminio, sienos atsparumo ugniai klasė yra nuo EI 60 iki EI 240. Dideles, šimtų metrų pločio ir dešimčių metrų aukščio priešgaisrines sienas rekomenduojama statyti iš bauroc SIENŲ PLOKŠČIŲ.
Dažniausiai keliamą reikalavimą - atsparumo ugniai klasę EI 60 - atitinka visos bauroc blokelių sienos (žr. Simbolis -M žymi sienoms numatytą atsparumo smūgiams reikalavimą (atsparumą mechaniniam poveikiui). REI-M reikalavimą atitinkančias laikančias sienas rekomenduojama mūryti iš bauroc blokelių. Priklausomai nuo gaminio, atsparumo ugniai klasė yra nuo REI-M 90 iki REI-M 180 (žr. Simbolis -M žymi sienoms numatytą atsparumo smūgiams reikalavimą (atsparumą mechaniniam poveikiui). Dideles, šimtų metrų pločio ir dešimčių metrų aukščio priešgaisrines sienas rekomenduojama statyti iš bauroc SIENŲ PLOKŠČIŲ (žr. Mažesnes EI-M reikalavimus atitinkančias sienas rekomenduojama statyti iš bauroc blokelių (žr.
