Optinis nivelyras yra vienas iš pagrindinių geodezinių ir statybinių prietaisų, skirtų aukščių skirtumams matuoti bei horizontaliems paviršiams nustatyti lauko sąlygomis. Tai sąlyginai nebrangus optinis, skaitmeninis ar lazerinis matavimo įrenginys, skirtas nustatyti žemės taškų aukščių skirtumams ar nužymėti horizontalius bei vertikalius paviršius. Šis prietaisas yra reikalingas tada, kai reikia atlikti tam tikrus žemės matavimus ar žymėjimus.

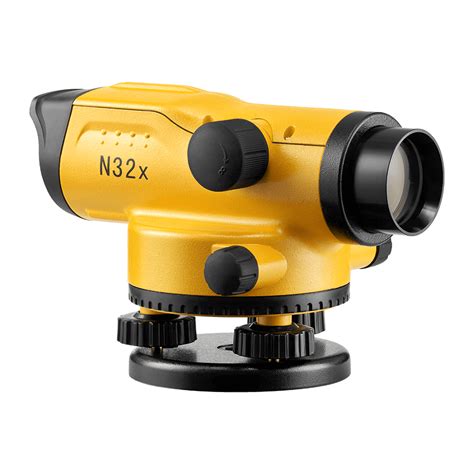

Šiuolaikiniai optiniai nivelyrai yra automatiniai. Skirtingai nei lazeriniai prietaisai, optinis nivelyras veikia stebėjimo principu per optinį teleskopą, todėl jo naudojimui nebūtina elektros energija ar baterijos. Pagrindinės šio prietaiso dalys yra didelio didinimo vaizdo vamzdis, gulsčiukas prietaiso išlyginimui ir kompensatorius, kuris automatiškai palaiko vizavimo ašį horizontalioje padėtyje net ir esant nedideliems prietaiso nuokrypiams.
Dirbant su šiais įrenginiais yra reikalingi du žmonės: vienas turi laikyti matuoklę, o kitas - užrašinėti parodymus. Paprastai optinis nivelyras yra naudojamas darbams lauke - jis praverčia tada, kai yra atliekami aukščių matavimai, aukščių kontrolė statybos aikštelėse, ir t.t. Patalpose optinis nivelyras gali būti naudojamas tada, jei reikia atlikti ir tikslius inžinerinius matavimus.
Optinių Nivelyrų Tipai
Yra keletas optinių nivelyrų tipų, skirtų įvairiems poreikiams:
- Skaitmeniniai nivelyrai: Dažniausiai yra naudojami statybų aikštelėse, kuriose dažnai tenka atlikti daug matavimų. Paprastai kartu yra naudojama liniuotė su skaitmeniniu BAR kodu.
- Lazeriniai rotaciniai ar kryžminiai nivelyrai: Taip pat gali užtikrinti gana aukštą tikslumą. Dažnais atvejais lazerinis nivelyras yra naudojamas įvairių apdailos darbų metu (pavyzdžiui, tada, jei reikia montuoti gipso kartono plokštes, montuoti konstrukcijas, klijuoti plyteles ir panašiai).

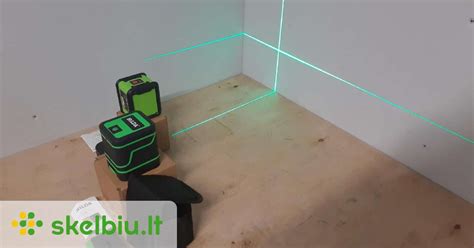

Lazerinis nivelyras yra optinis matavimo prietaisas, kuriame įtaisyto šviesos diodo skleidžiama srovė fokusuojama prizmės arba lęšio dėka į koncentruotą tašką arba spindulį. Šis spindulys nukreipiamas į supančias plokštumas, tokias kaip sienos, grindys ar lubos, leidžiant tiksliai nustatyti lygius.
Skiriami du lazerinių nivelyrų tipai - tai lazerinis gulsčiukas ir rotacinis nivelyras. Lazerinis gulsčiukas gali būti naudojamas vieno žmogaus, viduje gali padėti atlikti įvairius darbus nedidesniems kaip iki 30 m atstumams, tačiau naudojimas lauke gali būti kiek komplikuotas. Rotacinis lazerinis nivelyras taip pat gali būti naudojamas vieno žmogaus, o veikimo nuotolis gali siekti beveik 1000 m.
Lazerinių Nivelyrų Tipai Pagal Veikimo Principą:
- Rotaciniai nivelyrai: Projektuoja lazerinę plokštumą aplink save naudojant elektrinio variklio sukamą šviesos diodą. Dėl šios konstrukcijos ypatumų jie gerokai lenkia linijinius nivelyrus pagal veikimo nuotolį.
- Linijiniai arba kryžminiai nivelyrai: Juose esantys šviesos diodai per prizmę transformuoja šviesą į dvi stačiu kampu susikertančias plokštumas, suformuodami kryžių. Šių prietaisų spindulio skleidimo kampas paprastai siekia apie 120 laipsnių, o veikimo nuotolis be papildomų detektorių apribotas iki penkiasdešimties metrų.
Optinio Nivelyro Privalumai ir Trūkumai
Kokybiška optika leidžia aiškiai matyti matuoklės padalas dideliu atstumu, o korpusas paprastai yra pritaikytas darbui sudėtingomis sąlygomis, saugant vidinius mechanizmus nuo dulkių ir drėgmės. Pagrindinis optinių nivelyrų privalumas prieš lazerinius analogus yra jų patikimumas dirbant tiesioginiuose saulės spinduliuose, kai lazerio spindulys tampa sunkiai įžvelgiamas. Optinio prietaiso stebėjimo laukas išlieka skaidrus ir aiškus nepriklausomai nuo apšvietimo intensyvumo.
Taip pat šie prietaisai pasižymi dideliu mechaniniu stabilumu ir tikslumu, kuris išlieka pastovus net ir kintant aplinkos temperatūrai. Naudojant optinį nivelyrą kartu su teleskopine matuokle, galima atlikti niveliaciją dideliais atstumais, viršijančiais kelis šimtus metrų, išlaikant minimalią paklaidą.
Funkcijos ir taikymai:
- Funkcijos: Kokybiška optika, užtikrinanti liniuočių nuskaitymo paprastumą, kokybiška mechanika, skirta užtikrinti ilgaamžiškumą, patikimumą bei naudojimo komfortą, automatinis kompensatorius, kad lyginama (niveliuojama) būtų tiksliai, paruoštas naudoti komplektas: svambalas, reguliavimo kaištis ir tvirtas dėklas, patogus taikymosi įrenginys, padedantis apytiksliai suvesti į reikiamą vietą.
- Taikomosios programos: Aukščių matavimas, tikrinimas ir perkėlimas, betono liejimo aukščių ir lygių tikrinimas, klojinių atramų tikrinimas ir reguliavimas, kampų ir atstumų matavimas, kasdieniai niveliavimo darbai.
Optinio Nivelyro Naudojimas
Darbui su optiniu nivelyru visada reikalingas antras žmogus, laikantis matavimo liniuotę, dar vadinamą niveliuote. Matavimo procesas prasideda nuo prietaiso pastatymo ant stabilaus trikojo stovo ir tikslaus išlyginimo pagal sferinį gulsčiuką. Operatorius, žvelgdamas per okuliarą, fokusuoja vaizdą į matuoklę ir nuskaito joje matomus skaičius milimetrų tikslumu. Skirtumas tarp dviejų matavimų skirtinguose taškuose nurodo tikslų aukščio skirtumą tarp jų.
Optinio Nivelyro Paruošimas Darbui:
- Įsitikinkite, jog trikojis stovi stabiliai ir trikojo viršaus plokštuma sąlyginai (vizualiai) išgulsčiuota (lygiagreti žemės paviršiui po trikoju).
- Centruokite svambalą (prietaisą) tiksliai virš į kuolą įkalto vinies arba pažymėto centro.
- Sukite fokusavimo sraigtą, kol matysite aiškų/ryškų matuoklės vaizdą.
- Tiksliai vizuokite siūlelių tinklelio vidurinę vertikalią liniją į matuoklės vidurį.
Dauguma profesionalių optinių nivelyrų turi horizontalųjį kampų matavimo diską, kuris leidžia ne tik nustatyti aukščius, bet ir matuoti kampus tarp objektų ar nužymėti tiesias linijas statybvietėje.
Svarbu: Po to, kai burbulėlis sferiniame gulsčiuke yra centre, kompensatorius pataiso vizavimo linijos likusį posvyrį. Tačiau kompensatorius nepataiso ir nepanaikina jokių aukščių skirtumų atsiradusių dėl netinkamo sferinio gulsčiuko ar nivelyro optinės ašies reguliavimo.
Matavimas: Kaip nustatyti statybinį nivelyrą
