Rekuperacinė sistema - tai vėdinimo sistema, kurios pagalba patalpose keičiamas oras, išsaugant išmetamo oro šilumos energiją. Ši sistema ypač aktuali visuomeninėms patalpoms, kur oro kokybė ir energijos taupymas yra svarbūs aspektai.
Šilumos energiją išsaugo rekuperatoriuje esantis šilumokaitis, kuris efektyviai įsisavina ištraukiamo šilto ir panaudoto oro energiją ir perduoda ją įtraukiamam šviežiam ir gaiviam orui iš lauko. Oras transportuojamas per šilumokaitį, kuris ir rekuperuoja arba grąžina ištraukiamo oro šilumą įtraukiamam orui. Tokia sistema yra vadinama rekuperacine sistema arba rekuperacija.
Rekuperacinės sistemos komponentai ir veikimo principas
Rekuperatoriuje dažniausiai būna įrengti du ventiliatoriai, kurių vienas orą į patalpas tiekia, o kitas iš patalpų traukia per išvedžiotus patalpoje ortakius. Priklausomai nuo rekuperatoriaus efektyvumo, išsaugoma vidutiniškai ~90% šilumos energijos.

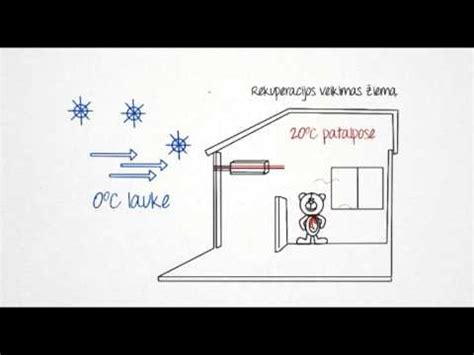

Rekuperacinės sistemos veikimo principas pagrįstas šilumos atgavimu iš ištraukiamo oro. Šiltas oras, prieš palikdamas patalpą, praeina pro šilumokaitį, kur atiduoda savo šilumą įeinančiam šviežiam orui. Tokiu būdu, į patalpą patenka jau pašildytas oras, sumažinant šildymo sąnaudas.
Oras-vanduo šilumos siurblių veikimo principas
Rekuperatoriaus parinkimas ir montavimas
Prieš pasirenkant rekuperatorių, svarbu įvertinti patalpų paskirtį ir paskaičiuoti reikiamą oro kaitą kiekvienoje patalpoje. Įvertinkite, kokio našumo įrenginio jums reikės.
Preliminariai vertinant, jeigu 4 asmenų šeima gyvena 100 m² name ar kotedže kurio kubatūra yra 250 m³ reikėtų rinktis 250-300 m³/h rekuperatorių. Juk nemažai erdvės sunaudoja namų apyvokos įranga, baldai, tad reali patalpų kubatūra bus mažesnė nei skaičiuojame. Tačiau labai svarbu, kad pasirinktas rekuperatorius turėtų pajėgumo rezervą, t.y. nedirbtų visada maksimaliu greičiu. Automobiliu taip pat važiuojame ne maksimaliomis apsukomis.
Montavimo etapai:
- Lauko sienoje įrengiamos oro išmetimo ir padavimo į patalpas ventiliacijos grotelės, jos jungiamos su atvestu ortakiu per išorinę movą ir pereigą.
- Ortakyje įrengiamas atbulinis vožtuvas (tam, kad išjungus rekuperatorių į sistemą nepatektų šaltis, vabzdžiai ir dulkės).
- Iškart šalia sienos oro tiekimo ortakis jungiamas prie oro filtro dėžės (oro filtro dėžėje dedamas pirminis EU3 klasės filtras kuris apsaugos jūsų sistemą nuo dulkių, vabzdžių ir kitų galimų apnašų, jo dėka taip pat rečiau reikės keisti aukštesnės klasės rekuperatoriaus filtrą).
- Oro filtro dėžė iš abiejų pusių jau jungiama izoliuotu ortakiu kuris vedamas iki pat rekuperatoriaus (izoliuotas ortakis apsaugos nuo kondensato ortakio išorėje atsiradimo bei veiks kaip triukšmo slopintuvas), o oro išmetimo ortakyje (nebūtinai, bet geriau izoliuotas) oro filtro dėžės nereikės.
- Parinktoje vietoje montuojamas rekuperatorius į kurį jungiami oro padavimo ir ištraukimo ortakiai iš patalpų ir iš lauko. Įrenginį rekomenduojame montuoti šildomoje patalpoje (jeigu montuosite nešildomoje tuomet patariame jam padaryti papildomą izoliuotą dėžę ar korpusą). Jeigu įrenginį kabinsite ant lubų naudokite specialius amortizatorius.
- Nuo rekuperatoriaus į patalpų pusę jungiami triukšmo slopintuvai, iškart nuo jų išvedami magistraliniai oro padavimo ir oro ištraukimo ortakiai.
Ortakių sistemos
Galimos dvi ortakių sistemos - skardiniai ortakiai ir lanksti HDPE antibakterinių, antistatinių ortakių sistema.
Skardiniai ortakiai
Tai itin paprasta ortakių sistema kuomet ištraukimui ir padavimui išvedamas magistraliniai ortakiai, nuo jų vedamos atšakos į patalpas. Atšakų galuose montuojamos oro srauto reguliavimo sklendės, už sklendžių įrengiami difuzoriai. Oro srauto reguliavimo sklendžių įrengimas būtinas tam, kad tinkamai sureguliuotumėte srautus visose patalpose.
Lanksti HDPE ortakių sistema
Tai ortakių sistema kuomet ištraukimui ir padavimui naudojami magistraliniai ortakių kolektoriai-skirstytuvai. Rekuperatorius su magistraliniais skirstytuvais jungimas per triukšmo slopintuvus. Iš magistralinių skirstytuvų išvedami lankstūs Ø63 mm, Ø75 mm, Ø90 mm arba 132x52 mm HDPE ortakiai į patalpas oro padavimui ir ištraukimui. HDPE ortakiai su magistraliniais kolektoriais-skirstytuvais jungiami per oro srauto reguliavimo sklendes. Šios sklendės būtinos tam, kad sureguliuoti oro srautus patalpose - artimesnėms patalpoms srautas primažinamas, taip padidėja srautas tolimesnėms patalpoms.
Difuzorių išdėstymas
Padavimo difuzorių dėžutes rekomenduojame įrengti ties langų zona, o ištraukimo ties durimis. Virtuvėje ar svetainėje padavimo difuzoriai įrengiami ties poilsio zona, ties valgomuoju stalu, ištraukimo difuzoriai arčiau virtuvės gaminimo stalviršių. WC ir duše įrengiami tik ištraukimo difuzoriai. Taip išvengsite kvapų sklaidos į kitas patalpas.
Visoje sistemoje oro srautai taip sureguliuojami, kad oro padavimo taškų būtų ~15-30% daugiau nei ištraukimo.
Papildomos funkcijos
Yra galimybė pasirinkti rekuperatorių su kondicionieriumi ir šildytuvu - vasarą įrenginys turės papildomą kondicionavimo funkciją, žiemą šildymo.
Mini rekuperatoriai
Šios sitemos pagrindas yra mini rekuperatoriai kurie įrengiami kiekvienoje pastato patalpoje.
Įrengus rekuperacinę sistemą visuomeninėse patalpose, užtikrinamas nuolatinis šviežio oro tiekimas, sumažinamos šildymo išlaidos ir pagerinama bendra patalpų oro kokybė.
