Šildymo sistemos pasirinkimas ir įrengimas yra svarbus kiekvieno būsto aspektas, ypač siekiant efektyvumo ir ekonomiškumo. Šiame straipsnyje aptarsime akumuliacinių talpų svarbą ir prijungimo principus šildymo sistemose.
Kodėl šilumos akumuliacija tampa vis svarbesnė
Šiuolaikinėse šildymo sistemose akumuliacinės talpos jau seniai nėra prabanga - tai praktiškai būtinybė, jei norite efektyviai ir ekonomiškai naudoti šilumos šaltinius. Ypač tai aktualu naudojant kietojo kuro katilus, šilumos siurblius ar saulės kolektorius. Problema ta, kad šilumos gamyba ir jos suvartojimas retai kada sutampa laike. Katras dirba optimaliu režimu ir gamina šilumą, o jums jos gal reikia tik po kelių valandų. Čia ir ateina į pagalbą akumuliacinė talpa - tai tarsi termosinė banko sąskaita, kur galite „padėti” šilumą ir „išsiimti” ją tada, kai reikia.
Daugelis žmonių klysta manydami, kad akumuliacinė talpa - tai paprasčiausias vandens bakas su dviem vamzdžiais. Iš tikrųjų tai gana sudėtinga sistema, kurios pajungimas turi atitikti tam tikrus principus, kad viskas veiktų efektyviai. Neteisingai suprojektuota ar pajungta talpa gali ne tik neatlikti savo funkcijos, bet ir sumažinti visos šildymo sistemos efektyvumą.
Šildymo sistemų modernizavimo tikslas - sumažinti aplinkos taršą ir sistemų priežiūros sąnaudas, automatizuoti jų valdymą. Montuojant modernius šildymo katilus galima ir valstybės parama. Jei senieji kieto kuro katilai dirbo atvirose sistemose ir dažniausiai su gravitacine šilumnešio cirkuliacija, tai modernūs automatizuoti katilai (dujiniai, skysto kuro, granuliniai) gali būti eksploatuojami tik uždarose sistemose ir su priverstine šilumnešio cirkuliacija. Jie užtikrina didesnį komfortą ir saugesnį darbą. Dingus maitinimo įtampai, katilas stabdomas ir nutraukiamas kuro padavimas. Perkaitimo pavojaus nebus net granulinio katilo atveju, nes kuro kiekis pakuroje mažas. Tačiau sutrikus elektros tiekimui nei karšto vandens ruošimas, nei patalpų šildymas negalimas.
Pagrindiniai pajungimo būdai ir jų skirtumai
Akumuliacinių talpų pajungimo būdų yra keli, ir kiekvienas turi savo privalumų bei trūkumų. Paprasčiausias variantas - tiesioginis pajungimas, kai talpa tiesiog įterpiama tarp šilumos šaltinio ir vartotojų. Šis metodas tinka nedidelėms sistemoms su vienu šilumos šaltiniu ir paprastu šildymo kontūru.
Sudėtingesnė situacija, kai turite kelis šilumos šaltinius - pavyzdžiui, kietojo kuro katilą ir elektrinį katilą kaip rezervą, arba šilumos siurblį su papildomu elektriniu tenu. Tokiu atveju reikia užtikrinti, kad visi šaltiniai galėtų efektyviai įkrauti talpą, o sistema automatiškai pasirinktu optimalų šaltinį priklausomai nuo sąlygų.
Dar vienas svarbus aspektas - karšto vandens ruošimas. Galite turėti atskirą boilerį arba naudoti talpą su integruotu karšto vandens šilumokaičiu. Antrasis variantas paprastesnis ir kompaktiškesnis, bet pirmasis suteikia daugiau lankstumo ir paprastai užtikrina stabilesnę karšto vandens temperatūrą.
Temperatūrinė stratifikacija - esminis principas
Vienas svarbiausių dalykų, kurį būtina suprasti apie akumuliacines talpas - tai temperatūrinė stratifikacija. Paprastai tariant, karštas vanduo yra lengvesnis už šaltą, todėl natūraliai kyla į viršų. Gerai suprojektuotoje talpoje turi susiformuoti aiškūs temperatūriniai sluoksniai - viršuje karščiausias vanduo, apačioje šalčiausias.
Kodėl tai svarbu? Nes jei talpa „susimaišo” ir visa įgyja vienodą temperatūrą, prarandate efektyvumą. Įsivaizduokite: jūsų katras įkrovė talpą iki 80°C viršuje, o apačioje dar 40°C. Jei pradėsite šildyti patalpas ir grąžinamas šaltas vanduo (pavyzdžiui, 30°C) pateks į viršų, viskas susimaišys ir galiausiai turėsite 55°C temperatūrą visoje talpoje. Atrodo, kad vidutiniškai nieko nepraradote, bet iš tikrųjų praradote galimybę naudoti aukštą temperatūrą ten, kur jos reikia.
Kad išlaikytumėte stratifikaciją, pajungimas turi būti atliktas teisingai. Karštas vanduo iš šilumos šaltinio turi patekti į talpos viršų, o šaltas grįžti iš apačios. Vartotojams taip pat reikia imti karštą vandenį iš viršaus ir grąžinti šaltą į apačią. Skamba paprasta, bet praktikoje reikia kruopščiai apgalvoti vamzdynų išdėstymą ir prijungimo taškus.
Šiluminės energijos kaupimas
Šilumokaičiai ir jų montavimo vietos
Daugelyje sistemų naudojami šilumokaičiai - tai spiralės ar kita forma pagaminti vamzdžiai talpos viduje, per kuriuos teka šildymo kontūro skystis. Šilumokaitis leidžia atskirti talpos vandenį nuo šildymo sistemos vandens, kas ypač svarbu naudojant skirtingus šilumos šaltinius ar kai reikia išlaikyti skirtingą slėgį skirtinguose kontūruose.
Šilumokaičių talpoje gali būti vienas ar keli. Pavyzdžiui, apatinis šilumokaitis gali būti skirtas žemos temperatūros šilumos šaltiniui (šilumos siurbliui), o viršutinis - aukštos temperatūros šaltiniui (kietojo kuro katilui ar saulės kolektoriams). Tokia konfigūracija leidžia maksimaliai išnaudoti kiekvieno šaltinio privalumus.
Svarbu suprasti, kad šilumokaičio dydis ir vieta turi atitikti konkretų šilumos šaltinį. Per mažas šilumokaitis nesugebės perduoti visos gaminamos šilumos, ir katras ar kitas šaltinis dirbs neefektyviai. Per didelis šilumokaitis - tai tiesiog išmesti pinigai ir užimta vieta talpoje.

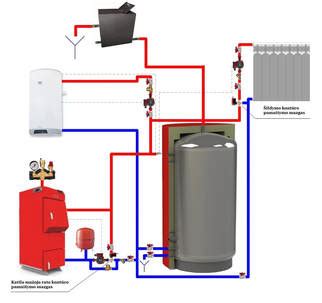

Hidraulinė schema ir svarbiausi komponentai
Pajungiant akumuliacinę talpą, reikia ne tik vamzdžių, bet ir papildomos įrangos. Cirkuliaciniai siurbliai - būtini, kad vanduo judėtų per sistemą. Paprastai reikia bent dviejų siurblių: vieno šilumos šaltinio kontūre ir vieno vartotojų kontūre. Jei šilumos šaltinių keli, atitinkamai reikia ir daugiau siurblių.
Trieigiai arba keteigiai vožtuvai - tai automatiniai čiaupai, kurie nukreipia vandens srautus reikiama kryptimi. Pavyzdžiui, kai talpa jau įkrauta, o patalpoms vis dar reikia šildymo, vožtuvas gali nukreipti vandenį tiesiai iš katro į šildymo kontūrą, aplenkiant talpą. Arba atvirkščiai - kai katras nedirba, vožtuvas užtikrina, kad šildymui būtų naudojama tik talpos šiluma.
Apsauginiai elementai - ne mažiau svarbūs. Saugos vožtuvas apsaugo nuo per didelio slėgio, išsiplėtimo indas kompensuoja vandens tūrio pokyčius kintant temperatūrai, oro atskyrėjas pašalina oro burbulus iš sistemos. Visa tai turi būti įrengta teisingose vietose pagal normas.
Temperatūros jutikliai - jų reikia keliuose talpos taškuose, kad valdymo automatika žinotų, kokia temperatūra yra skirtinguose sluoksniuose. Paprastai montuojami bent trys jutikliai: viršuje, viduryje ir apačioje. Kai kuriose pažangiose sistemose jų gali būti ir daugiau.
Dažniausios klaidos ir kaip jų išvengti
Praktikoje matau daug sistemų, kurios suprojektuotos ar sumontuotos su klaidomis. Viena dažniausių - neteisingas vamzdžių skersmuo. Per ploni vamzdžiai sukuria didelį pasipriešinimą, siurbliai dirba su didele galia, o efektyvumas krenta. Per stori vamzdžiai - tai išmesti pinigai ir lėtas vandens judėjimas, kas taip pat neigiamai veikia stratifikaciją.
Kita problema - netinkamas siurblių parinkimas. Per galingas siurblis sukuria turbulenciją talpoje, sumaišo temperatūrinius sluoksnius. Per silpnas siurblis neužtikrina reikiamo debito, ir šiluma nepasiekia vartotojų arba šilumos šaltinis negali efektyviai įkrauti talpos.
Dažnai pamirštama apie talpos izoliaciją. Net geriausia talpa praras savo efektyvumą, jei bus blogai apšiltinta. Vamzdžiai, jungiančios talpą su sistema, taip pat turi būti izoliuoti - kitaip šiluma tiesiog švaistoma pakeliui.
Automatikos nustatymai - tai atskira tema. Neteisingai nustatytos temperatūros ribos, histerezės, prioritetai gali visiškai sugadinti sistemos darbą. Pavyzdžiui, jei automatika nustatyta taip, kad katras įsijungia per anksti, talpa niekada pilnai neišsikrauna, ir faktiškai naudojate tik dalį jos tūrio.
Praktiniai patarimai projektavimui ir montavimui
Jei planuojate sistemą su akumuliacine talpa, pradėkite nuo tūrio apskaičiavimo. Bendras principas - kietojo kuro katilui reikia maždaug 50 litrų talpos tūrio kiekvienam kW katilinės galios. Šilumos siurbliui paprastai pakanka mažesnės talpos, nes jis gali moduliuoti galią. Saulės kolektoriams reikia didesnės talpos, nes šiluma gaminama netolygiausiai.
Renkantis talpos vietą, atsižvelkite ne tik į patogumą, bet ir į šilumos nuostolius. Kuo arčiau šilumos šaltinio ir pagrindinių vartotojų - tuo geriau. Bet kartu talpa turi būti prieinama techninei priežiūrai - reikės tikrinti jutiklius, vožtuvus, galbūt keisti magnezinę anodą, jei talpa emalinta.
Vamzdynų klojimas - stengtis užtikrinti, kad į talpos viršų einantys vamzdžiai būtų kuo trumpesni ir turėtų kuo mažiau posūkių. Taip sumažinsite šilumos nuostolius ir užtikrinsite geresnę stratifikaciją. Grįžtantys vamzdžiai į apačią gali būti ilgesni - čia šilumos nuostoliai ne tokie kritiniai.
Automatikos programavimas - jei neturite patirties, geriau pasitelkite specialistą. Šiuolaikinės valdymo sistemos turi daugybę parametrų, ir teisingas jų nustatymas gali padidinti efektyvumą 15-20%. Ypač svarbu teisingai nustatyti prioritetus, kai turite kelis šilumos šaltinius.
Kai sistema dirba kaip laikrodis
Teisingai suprojektuota ir sumontuota sistema su akumuliacine talpa dirba beveik nepastebima. Katras įsijungia rečiau, bet dirba ilgiau ir efektyviau. Šilumos siurblys gali dirbti naktį, kai elektra pigesnė, o dieną naudojate sukauptą šilumą. Saulės kolektoriai maksimaliai išnaudojami net ir debesuotomis dienomis, nes visa pagaminta šiluma kaupiama talpoje.
Praktikoje tai reiškia mažesnes eksploatacijos išlaidas, ilgesnę įrangos tarnavimo trukmę ir didesnį komfortą. Nebereikia nuolat bėgioti prie katilinės, reguliuoti, stebėti. Sistema pati pasirenka optimalų režimą pagal sąlygas ir poreikius.
Žinoma, visa tai veikia tik tada, kai pajungimo principai laikomasi nuo pat pradžių. Vėliau taisyti klaidas visada brangiau ir sudėtingiau nei iš karto padaryti gerai. Todėl verta skirti laiko projektavimui, pasikonsultuoti su patyrusiais specialistais ir neskubėti su montažu.
