Patalpų signalizacijos pultas: veikimo principas ir komponentai

Elektroninės patalpų bei teritorijų apsaugos sistemos jau tapo neatsiejama buities ir verslo dalimi. Elektronika nepaperkama, ji neturi draugų ir pažįstamų, ji nevalgo, nemiega ir nežiūri televizoriaus. Ji dirba savo darbą - saugo Jus ir Jūsų turtą 24 val. per parą, 7 dienas per savaitę, metų metus nereikalaudama atostogų. Ar galėtumėte pasamdyti geresnį sargą?

Šiandien daugelis iš mūsų pastebime, kad laikas, pinigai ir mūsų saugumas tampa kasdieniniu rūpesčiu, o kartais - tiesiog būtinybe. Saugos sistemų rinka Lietuvoje šiuo metu žengia į naują etapą. Profesionalios apsaugos sistemos šiandien rengiamos didelėse gamyklose, stambiose įmonėse, prestižinėse parduotuvėse, individualiuose gyvenamuosiuose namuose ir netgi butuose. Kasdien girdime apie apiplėštą vieną ar kitą parduotuvę, apvogtą kontorą ar namą.

Susidūrus su panašiomis problemomis, kyla natūralus klausimas: susitaikyti su patiriamais nuostoliais, terorizuoti įmonės personalą administracinėmis priemonėmis ar vis dėlto įsirengti naują apsaugos sistemą? Prieš pradėdami rengtis apsaugos sistemą, būtina išsiaiškinti, kokių apsaugos priemonių ir sistemų mums reikia.

Pagrindiniai apsaugos sistemos komponentai ir jų veikimo principai

Apsaugos sistemą sudaro įvairūs komponentai, užtikrinantys patalpų saugumą. Štai pagrindiniai iš jų:

• Išmanioji centralė: Užtikrina sklandų ir nenutrūkstamą visos sistemos darbą, nes palaiko ryšį su visais sistemą sudarančiais jutikliais, kontroliuoja jų veikimą, gauna ir apdoroja jų fiksuojamus duomenis ir prireikus iškart informuoja apie galimą įsilaužimą, gaisro ar užliejimo pavojų. Išmanioji centralė „Ajax Hub2" su vaizdo fiksavimo sistema. Išmanioji centralė „Ajax Hub“ užtikrina sklandų ir nenutrūkstamą visos sistemos darbą, nes palaiko ryšį su visais sistemą sudarančiais jutikliais, kontroliuoja jų veikimą, gauna ir apdoroja jų fiksuojamus duomenis ir prireikus iškart informuoja apie galimą įsilaužimą, gaisro ar užliejimo pavojų.
• Valdymo klaviatūra: „Ajax KeyPad“ belaidė valdymo klaviatūra skirta „Ajax“ apsaugos sistemai valdyti - įjungti, išjunti apsaugą, aktyvinti tam tikras zonas. Saugus ir patogus naudojimas - apsauga įsijungia paspaudus vos dieną mygtuką arba suvedus kodą. Ajax KeyPad Plus belaidė valdymo klaviatūra skirta Ajax apsaugos sistemai valdyti - įjungti, išjungti apsaugą, aktyvinti tam tikras zonas. Ajax KeyPad TouchScreen belaidė valdymo klaviatūra skirta Ajax apsaugos sistemai valdyti - įjungti, išjunti apsaugą, aktyvinti tam tikras zonas. Norėdami išjungti apsaugos sistemą, tiesiog priartinkite kortelę prie klaviatūros. Norėdami išjungti apsaugos sistemą, tiesiog priartinkite pakabuką prie klaviatūros.
• Judesio detektoriai: Kompaktiškas ir belaidis „Ajax MotionProtect“ judesio detektorius atpažįsta tik žmogaus judėjimą ir fiksuoja judesius iki 12 metrų atstumu. Su radijo dažnių skenavimo filtru, kuris nereaguoja į pašalinius garsus, tokius kaip termoradiacija, stipri saulės spinduliuotė, vėjo gūsiai ir pan. Judesio ir stiklo dūžio detektorius „Ajax CombiProtect“ akimirksniu atpažįsta įsibrovėlį, tačiau nereaguoja į gyvūnų, oro kondicionieriaus skleidžiamus garsus ir judesius. Belaidis lauko judesio detektorius su specialia apsauga nuo klaidingų aliarmų aptinka judančius objektus 3-15 metrų atstumu ir ignoruoja naminius gyvūnus (iki 80 cm aukščio). Prietaisas veikia itin žemoje temperatūroje, yra atsparus dulkėms ir vandeniui. „MotionProtect“ užuolaidų bevielis judesio detektorius efektyviai apsaugo turtą nuo įsibrovėlių ir veikia, kai tik įsilaužėlis patenka į saugomą teritoriją.
• Durų ir langų atidarymo detektoriai: Kompaktiškas ir belaidis „Ajax DoorProtect“ durų ir langų atidarymo detektorius, kurio magnetinis jutiklis fiksuoja įsibrovimą vos tik pravėrus duris ir langus.
• Stiklo dūžio detektoriai: Kompaktiškas ir belaidis „Ajax GlassProtect“ stiklo dūžio detektorius, fiksuojantis dūžtančio stiklo garsą net iki 9 metrų atstumu.
• Dūmų detektoriai: Kompaktiškas ir belaidis „Ajax FireProtect" dūmų detektorius - būtina saugumo priemonė kiekvienam gyvenamajam būstui ar biurui. Kompaktiškas ir belaidis „Ajax FireProtect Plus" dūmų detektorius su CO dujų (anglies monoksido/smalkių) atpažinimo funkcija - būtina saugumo priemonė kiekvienam gyvenamajam būstui ar biurui.
• Vandens nuotėkio detektoriai: Kompaktiškas ir belaidis vandens nuotėkio detektorius „Ajax LeaksProtect“ atpažįsta užliejimo grėsmę vos per keletą sekundžių ir akimirksniu siunčia įspėjamąjį signalą.
• Sirenos: „Ajax HomeSiren“ vidaus sirena - neatskiriama apsaugos sistemos dalis, laiku ir garsiai pranešdama apie namų saugumui iškilusį pavojų. Atsižvelgę į saugomų patalpų dydį, atstumą nuo kaimynų ir kitus veiksnius, galėsite patys nustatyti sirenos garso lygį bei trukmę. „Ajax StreetSiren“ išorės sirena - neatskiriama apsaugos sistemos dalis, laiku ir garsiai pranešdama apie namų ar biuro saugumui iškilusį pavojų. Atsižvelgę į saugomų patalpų dydį, atstumą nuo kaimynų ir kitus veiksnius, galėsite patys nustatyti sirenos garso lygį bei trukmę.
• Panikos mygtukai: Dvigubas pagalbos mygtukas yra belaidis pagalbos iškvietimo įrenginys. Jis turi du tvirtus mygtukus ir plastikinį skydelį. Šis dvigubas mygtukas nuo paprasto mygtuko skiriasi tuo, kad turi apsaugą nuo netyčinio paspaudimo. Ajax panikos mygtukas su apsauga nuo atsitiktinio paspaudimo, apsauga nuo dulkių ir drėgmės, veikiantis itin tolimu atstumu nuo pagrindinės centralės. Lipdykite prietaisą namuose ar darbe po stalu, nešiokite ant kaklo, išmokykite juo naudotis vaikus, kai į namus užsuka nepažįstamieji. Button ar DoubleButton panikos mygtuko laikiklis gali būti tvirtinamas prie įvairių paviršių. Panikos mygtukas visada po ranka, ten kur jis bus greitai pasiekiamas kritinėje situacija. Šis laikiklis pritaikytas patogiam ir greitam mygtuko atsiejimui nuo laikiklio. Nuotolinio valdymo pultelis „Ajax SpaceControl“ skirtas „Ajax“ apsaugos sistemai valdyti - ją aktyvinti, iš dalies aktyvinti arba išjungti. Ketvirtąjį pultelio mygtuką gamintojas pavadino „panikos“ mygtuku. Jį spustelėję išsiųsite pavojaus signalą savo pasirinktai saugos tarnybai.

Apsaugos sistemos schema

Papildomi apsaugos sistemos komponentai

Be pagrindinių komponentų, apsaugos sistemą gali papildyti ir kiti įrenginiai:

• Vaizdo stebėjimo sistemos (VSS): Vaizdo stebėjimo sistemos (VSS) paskirtis - įvykių, vykstančių saugomoje teritorijoje, stebėjimas, fiksavimas ir identifikavimas. Ji suteikia operatoriui galimybę iš vieno stebėjimo posto matyti bei sekti skirtingose vietose vykstančius įvykius. Pagrindinės priežąstys, skatinančios įsirengti VSS - savo valdų saugumo užtikrinimas, vidinė kontrolė, procesų monitoringas, prevencija. Tai puikus sprendimas norint apsaugoti savo turtą nuo įsilaužimo, vagysčių, apiplėšimo ar niokojimo. VSS suteikia galimybę stebėti įmonėje vykstančius procesus bei jų veiksmingumą.

  Naujos kartos Skaitmeninės VSS leidžia vadovui stebėti savo pavaldinių darbą iš bet kompiuterinės darbo vietos. VSS gali būti naudojama ir kaip valdymo įrankis, kuris padeda atrasti organizacijos stipriąsias ir silpnąsias puses bei jas optimizuoti. Pagrindinės VSS sudedamosios dalys - vaizdo stebėjimo kameros, vaizdo signalų perdavimo tinklai, vaizdų iš kamerų apjungimo ir įrašymo įranga (multipleksoriai, skaitmeniniai ir analoginiai įrašymo įrenginiai), vaizdo monitoriai. Sudėtingose sistemose naudojami matriciniai vaizdo perjungėjai, vaizdo perdavimo įrenginiai. Išskiriami du pagrindiniai vaizdo įrašymo įrenginių tipai: analoginiai (VCR) ir skaitmeniniai (DVR). „MotionCam“ detektorius veikia tik su Hub 2, Hub 2 Plus. Su MotionCam akimirksiu įvertinsite esamą situaciją, ar pavojus gresia iš tiesų.
• Radijo signalo stiprintuvai: ReX - išmaniosios apsaugos sistemos Ajax radijo signalo diapazono plėtiklis, radijo ryšio diapazoną išplečiantis net 2 kartus. Belaidis prietaisas EWR2 plečia belaidžio signalo diapazoną tarp ELDES apsaugos sistemų ESIM364, EPIR3 ir belaidžių įrenginių.
• Integracijos moduliai: Ajax ocBridge Plus modulis, skirtas laidinių ir hibridinių sistemų integracijai prie kitų Ajax įrenginių. Ajax uartBridge modulis, skirtas integracijai su išmaniosiomis namų sistemomis. Ajax Transmitter siųstuvas, skirtas trečiųjų šalių detektorių integracijai. Veikia iki 1600 metrų nuo Ajax Hub išmaniosios centralės atviroje erdvėje ir per kelis aukštus.
• Bevielė relė: Bevielė sauso kontakto relė, skirta įjungti ir išjungti naudojamus prietaisus. Maitinama 7-24V DC šaltinio. Veikia iki 1000 metrų nuo Ajax Hub išmaniosios centralės atviroje erdvėje ir per kelis aukštus. Leidžia nuotoliniu būdu įjungti arba išjungti įrenginius.

Apsaugos sistemos komponentai

Saugos sistemų tipai

Yra daug įsilaužimo signalizacijų tipų. Kai kurios sistemos saugo vien tik patalpų perimetrą, kitos - vien tik vidinį tūrį. Žinoma, geriausia sistema yra ta, kuri apima ir perimetrą, ir vidinį patalpų tūrį. Įsilaužimo signalizacijos lygis tiesiogiai priklauso nuo skiriamo biudžeto, patalpų išdėstymo ir reikalaujamo saugumo.

• Perimetro apsaugos sistemos: Perimetro (teritorijos) apsaugos sistemos paskirtis - kaip tik įmanoma anksčiau fiksuoti nepageidaujamus asmenis bandančius patekti ar patekusius į saugomą teritoriją. Ši sistema apsaugo teritorijoje esantį turtą ir padidina teritorijoje esančių objektų saugumo laipsnį.

  Dažniausiai perimetro apsaugos sistemos objektuose diegiamos kartu su vaizdo stebėjimo sistemomis. Suveikus vienai iš apsaugos zonų, kameros automatiškai pasisuka į pažeidimo vietą. Tokiu būdu sistema padeda apsaugos operatoriui greitai reaguoti. Ankstyvas pažeidėjo fiksavimas tai pagrindinė perimetro apsaugos funkcija.
• Įeigos kontrolės sistemos: Įeigos kontrolės sistemos paskirtis - patekimo į patalpas / teritorijas ribojimas ir apskaita. Įeigos kontrolė atlieka nemažai funkcijų - riboja patekimą į tarnybines patalpas, reglamentuoja ir fiksuoja darbuotojų judėjimą įmonės viduje, palengvina darbo laiko apskaitą ir t.t.

  Lietuvoje situacija sparčiai keičiasi. Įsilaužimo signalizacijos sistemos paskirtis - signalizuoti, kad į patalpas bandoma įsilaužti, ar jau įsilaužta. Gera signalizacija kiek įmanoma sumažins įsilaužimo riziką bei galimus nuostolius, tačiau nėra tokios (ir negali būti!), kuri 100 % užtikrintų, kad įsilaužimas neįvyks.

Apsaugos sistemos veikimas

Gaisrinė signalizacija

Gaisrinė signalizacija yra skirta kylančio gaisro pavojaus pranešimui garso, šviesos signalais ir/ar kitokiu būdu. Gaisrai pasitaiko daug rečiau negu neteisėti įsibrovimai ir apiplėšimai, tačiau gali atnešti milžiniškus nuostolius susijusius su materialiu turtu ar net žmonių gyvybėmis. Todėl būtina kuo greičiau identifikuoti gaisro kilimo vietą ir spėti užkirsti kelią tolesniam jo plitimui.

Gaisro signalizacijos sistemą sudaro centrinis valdymo ir indikavimo pultas, gaisriniai signalizatoriai (dūmų, temperatūros, atviros liepsnos), gaisriniai pavojaus mygtukai, gaisriniai šviesos ir garso signalizatoriai.

Dūmų detektorių veikimo principas: jie skirti greitai aptikti dūmus ir įjungti pavojaus signalą, iš anksto įspėjant apie galimą gaisrą. Dūmų ir detektoriai atlieka pagrindinį vaidmenį konvencinėse priešgaisrinės signalizacijos sistemose, nes padeda anksti aptikti gaisrą ir veiksmingai reaguoti į avarines situacijas.

Temperatūros jutikliai yra specialiai suprojektuoti taip, kad užfiksuotų aukštą temperatūrą ir greitą temperatūros didėjimą. Ši savybė leidžia jiems aptikti gaisrus, kurių metu susidaro aukšta temperatūra, dar prieš tai, kai pradeda vyrauti dūmai.

Konvencinėse sistemose gaisro signalizatoriai apjungiami į atskirus spindulius vienu kabeliu. Centrinis valdymo įrenginys detektuoja bendrą spindulio būseną (“normali” arba “gaisro pavojus”), neišskirdamas atskirų signalizatorių.

Adresinės sistemos skiriasi nuo konvencinių tuo, kad signalizatoriai prie centrinio valdymo įrenginio jungiami kilpa, kurioje yra laisvai adresuojami nepaisant jų pajungimo vietos nuoseklumo. Be to centrinis valdymo įrenginys detektuoja jau ne spindulio, o kiekvieno gaisrinio signalizatoriaus būseną.

Techniniu požiūriu už minėtas sistemas modernesnė yra analoginė adresinė. Svarbiausias pranašumas - centrinis valdymo įrenginys detektuoja ne tik gaisro pavojų, bet įspėja ir apie priešaliarminę būseną, informuoja apie detektorių užterštumą, koreguoja signalizatoriaus veikimo jautrumą bei kt.

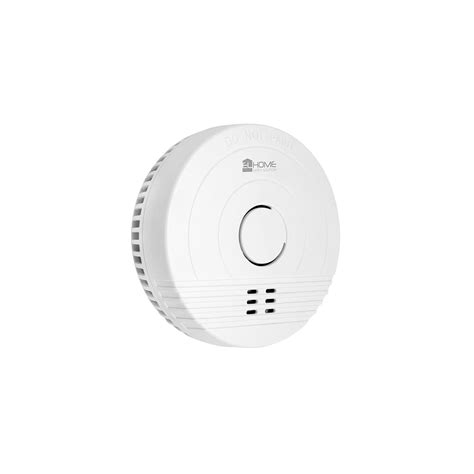

Dūmų detektorius

Vaizdo stebėjimo sistemos (VSS)

Vaizdo stebėjimo sistemos (VSS) paskirtis - įvykių, vykstančių saugomoje teritorijoje, stebėjimas, fiksavimas ir identifikavimas. Ji suteikia operatoriui galimybę iš vieno stebėjimo posto matyti bei sekti skirtingose vietose vykstančius įvykius.

Pagrindinės priežąstys, skatinančios įsirengti VSS - savo valdų saugumo užtikrinimas, vidinė kontrolė, procesų monitoringas, prevencija. Tai puikus sprendimas norint apsaugoti savo turtą nuo įsilaužimo, vagysčių, apiplėšimo ar niokojimo. VSS suteikia galimybę stebėti įmonėje vykstančius procesus bei jų veiksmingumą.

Pagrindinės VSS sudedamosios dalys - vaizdo stebėjimo kameros, vaizdo signalų perdavimo tinklai, vaizdų iš kamerų apjungimo ir įrašymo įranga (multipleksoriai, skaitmeniniai ir analoginiai įrašymo įrenginiai), vaizdo monitoriai. Sudėtingose sistemose naudojami matriciniai vaizdo perjungėjai, vaizdo perdavimo įrenginiai.

Išskiriami du pagrindiniai vaizdo įrašymo įrenginių tipai: analoginiai (VCR) ir skaitmeniniai (DVR). Lietuvoje labiausiai išplitę yra japonų firmų Sanyo, Mitsubishi, Panasonic analoginiai ir skaitmeniniai vaizdo magnetofonai.

Vaizdas analoginiuose įrenginiuose įrašomas iir saugojamas specialiose, apsaugai skirtose VHS vaizdajuostėse. Tai vienas iš seniausiai naudojamų stebimo vaizdo įrašymo ir archyvavimo metodų.

Skaitmeninė vaizdo įrašymo sistema - nauja ir sparčiai populiarėjanti sistema. Vaizdas skaitmeniniu būdu įrašomas į vidinį kietąjį diską. Kietajame diske įrašomo ir saugomo vaizdo kokybė nepriklauso nuo to, kiek kartų tame diske buvo perrašyta informacija. Pasirinkus atitinkamos talpos diską ar prijungus išorinius kaupiklius galima užtikrinti norimo dydžio įrašo archyvą.

Vaizdų įrašymo dažnis ir kokybė gali būti laisvai programuojama pagal kliento poreikius.

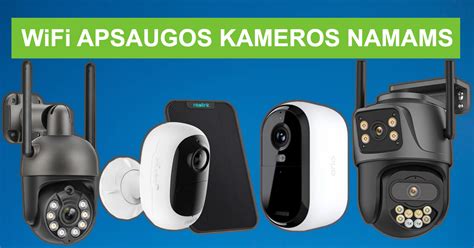

Vaizdo stebėjimo kameros

Kaip pasirinkti tinkamą apsaugos sistemą?

Prieš renkantis apsaugos sistemą, būtina išsiaiškinti, kokių apsaugos priemonių ir sistemų jums reikia. Pirmiausiai derėtų nustatyti savo objekto lankomumo tipą (kiek žmonių jame apsilanko). Dažniausiai įstaigų lankomumą nulemia jų veiklos pobūdis. Antra, svarbu nustatyti, koks yra darbuotojų judėjimo intensyvumas. Darbo laikas yra labai svarbus veiksnys pasirenkant apsaugos būdą.

Kitas svarbus žingsnis yra potencialaus įsilaužėlio identifikacija. Prognozuojant žalą, nuostolius, tai labai svarbus veiksnys, lemiantis investicijų į apsaugos sistemą dydį ir pobūdį. Ieškant efektyviausio apsaugos būdo, labai svarbu kuo geriau saugomą turtą suskirstyti. Taigi ką mes saugome: įstaigos inventorių (reikia nuspręsti, ar visą turtą ar tik brangiausią), informaciją, gamybos priemones ir įrenginius (kad niekas jų nesugadintų), žaliavas ir gaminamą produkciją, asmeninius darbuotojų daiktus ir t. t.

Pagrindiniai apsaugos sistemos pasirinkimo kriterijai

1. Objekto tipas ir dydis: Butui, namui ar komercinėms patalpoms reikalingos skirtingos sistemos.
2. Biudžetas: Apsaugos sistemos kaina gali labai skirtis priklausomai nuo jos sudėtingumo ir naudojamų technologijų.
3. Apsaugos poreikiai: Įvertinkite, nuo kokių grėsmių norite apsaugoti savo turtą (įsilaužimas, gaisras, vandens nuotėkis ir pan.).
4. Technologijos: Pasirinkite laidinę arba belaidę sistemą, atsižvelgdami į savo poreikius ir galimybes.
5. Valdymo patogumas: Įsitikinkite, kad sistema yra lengvai valdoma ir suprantama.

Apsaugos sistemos pasirinkimas

Apsaugos sistemos priežiūra

Reguliari techninė priežiūra yra labai svarbi tinkamam gaisro detektorių veikimui. Net ir įsigijus aukščiausius kokybės standartus atitinkančią signalizaciją, jutiklius ir daviklius visada turėsite išlikti budrūs ir greičiausiai vis tiek negalėsite apsaugos sistema pasitikėti 100%. Kaip tik todėl vertėtų apsvarstyti ne tik apsaugos sistemos įdiegimo, bet ir jos pajungimo prie saugos tarnybų stebėjimo centro galimybę.

Patarimai:

• Reguliariai tikrinkite jutiklių ir daviklių veikimą.
• Keiskite baterijas laiku.
• Valykite jutiklius nuo dulkių ir nešvarumų.
• Atnaujinkite programinę įrangą.

Atminkite, kad tinkamai prižiūrima apsaugos sistema užtikrins jūsų turto saugumą ir ramybę.
