Perdangos plokščių montavimo instrukcija gyvenamajame name

Technologijoms vystantis, dažniau naudojamos lengvesnės, mažiau sudėtinių medžiagų reikalaujančios, paprasčiau ir greičiau montuojamos perdangos. Naujos technologijos turi nepabloginti perdangos savybių: laikančiosios gebos, garso ir šilumos izoliacijos. Šiuo metu mažaaukštėje ir daugiaaukštėje statyboje dažniausiai naudojamos gelžbetoninės perdangos. Surenkamos perdangos svoris sumažėjo pradėjus naudoti tuščiavidurius užpildomus blokelius.

Gelžbetoninių perdangų tipai ir jų savybės

Renkantis gelžbetoninę plokštę, konstruktoriai dažniausiai atsižvelgia į perdangos svorį. Dėl sunkesnės perdangos didesnė apkrova tenka laikančiosioms sienoms ir pamatams, sunkesnei konstrukcijai reikės stipresnių pamatų ir sienų. Laikančiąją gebą galima panašią padaryti su visais trimis gelžbetoninių perdangų tipais.

Sunkiausia monolitinė perdanga, lengvesnė PTK, kurios 1 kv. m su išlyginamuoju sluoksniu, viso 25 cm, sveria apie 380 kg. Surenkamos „Teriva" perdangos 1 kv. m sveria apie 260 kg. Taigi 200 kv. Perdanga skaičiuojama ir atsižvelgiant į planuojamas apkrovas. Techniškai visų trijų tipų perdangos gali atlaikyti panašias apkrovas. Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės. Toms pačioms apkrovoms atlaikyti monolitinei perdangai reikės daugiau metalo, taigi padidės perdangos savikaina. „Teriva" perdangos atitinka Vokietijos standartą DIN 488, naudojant sijų armatūrai Bst 500 plieną, kuris 23 proc.

Mažesnio storio monolitinė perdanga gali atlaikyti panašias apkrovas kaip didesnio storio PTK ar surenkamos perdangos. Tačiau plona perdanga turės prastas šilumos ir garso izoliacines savybes, norint jas pagerinti bus reikalingi papildomi izoliuojantys sluoksniai. „Teriva" perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W.

Perdangų tipų palyginimas

Montavimo ypatumai

Skaičiuojant pastato statybos sąnaudas labai svarbu įvertinti ir perdangų įrengimo kainų skirtumus. Įvertinamos atvežimo, montavimo darbų, reikalingų mechanizmų sąnaudos, iškrovimo ir pakėlimo į objektą kaina. Pradedama skaičiuoti nuo atvežimo išlaidų. „Teriva" specialistai apskaičiavo, kad 13 m ilgio sunkvežimiu į objektą pristatoma 70 kv. m PTK ir 160-200 kv. „Teriva" blokeliai nesunkūs (17-19 kg), gelžbetoninių sijų 1 metras sveria 12 kg, todėl galima iškrauti rankomis ir nugabenti patiems į montavimo vietą.

Monolitinėms perdangoms savikainą didina klojinių nuomos ir montavimo kaštai. Paruošiamieji montavimo darbai trunka gana ilgai. Gamyklinės standartinių matmenų gelžbetoninė plokštės sudaro problemų formuojant perdangoje angas laiptinėms, kaminams ir vėdinimo angoms. Dažniausia tenka tokiose vietose lieti monolitinę perdangą. Dėl PTK ir monolitinės perdangos svorių skirtumo pastato dalis gali sėsti netolygiai ir sienoje atsiranda įtrūkimų.

Perdangos ant laikančiosios sienos remiamos ne mažiau kaip 10 centimetrų. Jos neremiamos į pertvaras, kamino ar vėdinimo angos sieneles. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos, konkrečiam objektui, skaičiuojami pagal STR 2.05. 04: 2003 Poveikiai ir apkrovos.

Rekonstruojant perdangas susiduriama su papildomomis problemomis. Pastato sienos ir pamatai gali būti nepritaikyti svorio padidėjimui, perdangą reikia įdėti nepažeidžiant kitų konstrukcijų. Nuo sunkios monolitinės perdangos dėl svorio dažnai imdavo skilinėti pastato sienos, joms sumontuoti reikia daryti ištisines išimas sienose, kad būtų kur jas atremti. „Teriva" perdangų atremiamos tik sijos, padarant sienose skyles.

Į objektą atvežamos dvi gamykloje paruoštos perdangos dalys, gelžbetoninės sijos ir tuščiaviduriai blokeliai. Per pusdienį 3 žmonių brigada sumontuoja ir paruošia betono užliejimui apie 60 kv. m perdangos. Sijos nesunkios ir pernešamos rankomis į reikiamą vietą. Sijos yra patikimos, didesnių apkrovų zonose perdanga sustiprinama tiesiant greta dvi ar tris sijas.

Tai gali būti zonos po kaminais, kur remiami laiptai, po sunkesnėmis pertvaromis ar laikančiosiomis sienomis. Kas keli metrai sijos papildomai paremiamos, kad perdanga neišsilenktų montavimo ir užliejimo metu. Sudėjus sijas tarpai užpildomi tuščiaviduriais betoniniais blokais. Pagal instrukcija dedama papildoma skersinė armatūra į tarpus tarp blokelių kas 2 metrus, ji sujungiama su sijų armatūra.

Perdanga užpilama betonu iš betono maišyklės, apie 3-4 cm aukščiau nei užpildančio blokelio aukštis. Tokioje perdangos konstrukcijoje apkrovos veikia kaip monolitinėje: paskirsto jas per visą perdangos plotą. Perdangos neremiamos į kaminų sieneles, angai bus padaryti apačioje klojiniai, uždėta papildoma skersinė armatūra ir užpildoma betonu.

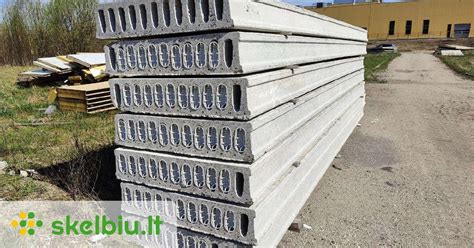

Pastato perdangos plokštės yra kiaurymėtosios gelžbetoninės. Pastato išorinės laikančiosios sienos bus 470 mm storio , todėl visas keliamas plokščių apkrovas atlaikys ir atitiks A klasės tipo namą.

Statyti surenkamų gelžbetonio konstrukcijų (g/b) namą verta dėl visos eilės priežasčių. Taip pat, turėsite šilumiškai efektyvų, tvirtą ir saugų būstą, pasižymintį puikia garso izoliacija. Verta pabrėžti, jog Europos tarybos direktyvoje 2010/31/ES 2010 m. gegužės 19 d pateiktas reikalavimas, kad nuo 2018 m. visuomeniniai pastatai, o nuo 2020 m. visi nauji pastatai turi būti „beveik nulinės energijos pastatai“ (kitaip tariant, A++ kategorija).

Kaip pastebėta ankstesniame atsakyme, pagrindinis gelžbetonio pranašumas prieš mūrą - kur kas greitesnis sumontavimas (iki dviejų savaičių) ir montavimo metu neatsirandantis brokas. Kitas gelžbetonio pliusas: pjautinė namui bent jau Lietuvos atveju dažnai prastai išdžiovinama, nes šį procesą pakankamai sunku kontroliuoti. Šiai dienai dažniausiai naudojamas tipinis sienos skerspjūvis - 80/200/120 (betonas/izoliacinė medžiaga/ betonas). Reikalui esant, viduje (tarp betono) naudojamas izoliacinės medžiagos sluoksnis gali būti dar storesnis, kas užtikrintų aukščiausią šiluminį efektyvumą.

Renkantis tipinį projektą, gamybos trukmė - ženkliai mažesnė. Nuo 2007-ųjų modernia suomiška linija gaminami gelžbetoniai nameliai užsakovams palikdavo tik gerą ar labai gerą įspūdį, kadangi proceso trukmė - neilga, gamybos procesai - aiškūs, o didžioji dauguma problemų yra išsprendžiamos priešgamybiniame projekto periode. Klientams, be kita ko, patinka lygios namo sienos. Įmonė 2014 m. rugpjūčio mėnesį įsigijo tokio paties dydžio gamyklą Visagine, kas padvigubino gamybinius resursus.

Gelžbetonio gaminių, galinčių perdengti angas iki 12 m ilgio, pagalba gaunamos plačios ir nesuskirstytos namo erdvės. Tai yra namas, turintis dideles naudojimo galimybes ir ilgesnį tarnavimo laiką. Surenkamas namas turi atviras erdves ir yra galimybė lengvai modifikuoti interjero planą.

Naujai pastatytuose namuose būsimieji gyventojai gali lengvai planuoti savo buto išdėstymą. Namas gali būti vėliau lengvai pritaikomas prie pasikeitusios situacijos, atsižvelgiant į gyventojų poreikius. Gelžbetoninės konstrukcijos leidžia statyti gyvenamuosius pastatus, kurie yra statomi greitai, o trumpas konstrukcijų montavimo laikas labai sumažina sąnaudas. Savo klientams teikiame projektavimo ir techninio konsultavimo paslaugas prieš pradedant statybos darbus ir juos vykdant.

Statyti surenkamų gelžbetonio konstrukcijų (g/b) namą verta dėl visos eilės priežasčių. Taip pat, turėsite šilumiškai efektyvų, tvirtą ir saugų būstą, pasižymintį puikia garso izoliacija. Verta pabrėžti, jog Europos tarybos direktyvoje 2010/31/ES 2010 m. gegužės 19 d pateiktas reikalavimas, kad nuo 2018 m. visuomeniniai pastatai, o nuo 2020 m. visi nauji pastatai turi būti „beveik nulinės energijos pastatai“ (kitaip tariant, A++ kategorija).

Kaip pastebėta ankstesniame atsakyme, pagrindinis gelžbetonio pranašumas prieš mūrą - kur kas greitesnis sumontavimas (iki dviejų savaičių) ir montavimo metu neatsirandantis brokas. Kitas gelžbetonio pliusas: pjautinė namui bent jau Lietuvos atveju dažnai prastai išdžiovinama, nes šį procesą pakankamai sunku kontroliuoti. Šiai dienai dažniausiai naudojamas tipinis sienos skerspjūvis - 80/200/120 (betonas/izoliacinė medžiaga/ betonas). Reikalui esant, viduje (tarp betono) naudojamas izoliacinės medžiagos sluoksnis gali būti dar storesnis, kas užtikrintų aukščiausią šiluminį efektyvumą.

Renkantis tipinį projektą, gamybos trukmė - ženkliai mažesnė. Galime naudotis mūsų klientų UAB „Ritma“ Naujojo Antakalnio projektu, kuriam gaminame gelžbetonines konstrukcijas specialiai sukurta animuota schema. Nuo 2007-ųjų modernia suomiška linija gaminami gelžbetoniai nameliai užsakovams palikdavo tik gerą ar labai gerą įspūdį, kadangi proceso trukmė - neilga, gamybos procesai - aiškūs, o didžioji dauguma problemų yra išsprendžiamos priešgamybiniame projekto periode. Klientams, be kita ko, patinka lygios namo sienos. Įmonė 2014 m. rugpjūčio mėnesį įsigijo tokio paties dydžio gamyklą Visagine, kas padvigubino gamybinius resursus.

Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą. Pasukite pirmą perdangos plokštę į padėtį patogią montavimui. Su kėlimo griebtuvu kelkite perdangos plokštę už jos geometrinio vidurio. Keldami perdangos plokštę įsitikinkite, kad ji stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Kelkite perdangos plokštę į montavimo vietą. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos. Montuodami stebėkite, kad perdangos plokštės būtų sudėtos tinkama puse. Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštes iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių.

Gaminys skirtas uždengti pastatus bei kaip pertvara tarp aukštų. AB “AKSA” gaminami tiesiniai gelžbetoniniai gaminiai tinkami nuo smulkiausių iki stambiausių pastatų. AB “AKSA” siūlo gelžbetoninius laiptų maršus ir laiptų aikšteles įvairių tipų pastatams. AB “AKSA” gamina įvairių tipų gelžbetoninius balkonus ir stogelius daugiabučiams pastatams.

Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Lentelėje pateikti tipiniai perdangų išmatavimai. Be 600 mm pločio plokščių, mes gaminame ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokštę. Armuojant perdangas iškarto yra suteikiamos tam tikros laikančiosios savybes. Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančiąsias savybes. Kanalizacijos ir vetiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai per perdangą. Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atskirais atvejais, kai besirementis paviršius yra mūras ar metalinė konstrukcija atrėmimo ilgis gali sudaryti 75 mm. Projektuotojas skaičiuojantis besiremenčio paviršiau plotą turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydi.

Kaip matyti brėžinyje, ant išiilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai. Montuojant perdangas būtina atkreipti dėmesį, kad visos perdangos būtų dedamos lygiai, perdangų sandūroje dideli grioveliai turi sutapti su mažais, kaip parodyta brėžinyje. Užbaigus perdangų montavimą į siūles ir perdangos galuose sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu suformuojam monolitinį sutvirtinimo žieda, kuris sustiprina bauroc perdangos panelės kaip vientisą ir tvirtą konstrukciją. Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas. bauroc plokštės tinkamos naudoti tiek perdangoms,tiek uždengimams. Perdangos plokštė gali būti montuojama kampu, taip pat galima montuoti gulščią bei naudoti dvišlaičio stogo montavimui kaip laikomąją ir šilumą izoliuojančią konstrukciją. Tokio stogo montavimas yra daug greitesnis bei padeda sutaupyti išlaidas medinėms sijoms. Dar svarbiau - sujungimas su siena nereikalauja jokių sudėtingų sprendimų. Galima paminėti ir tai, jog perdangų plokščių sujungimo mazgų sprendimai pasižymi paprastumu, nesusidaro šalčio tilteliai, o ir pati konstrukcija tampa orui nepralaidi.
