Patalpos Temperatūros Reguliatorius: Veikimo Principas ir Naudojimas

Šiuolaikiniuose būstuose mikroklimato reguliavimas vis sparčiau automatizuojamas. Klimato kontrolės valdymu siekiama sukurti optimalią patalpų temperatūrą, tinkamą drėgmės lygį bei deguonies kiekį uždarose patalpose, kadangi šie parametrai tiesiogiai veikia mūsų savijautą, nepriklausomai nuo to, ar kalbėtume apie namų aplinką, biuro erdvę, komercines patalpas ar kitas uždaras erdves.

Klimato kontrolės veikimo principas - šildymo, vėdinimo ir vėsinimo derinimas, atsižvelgiant į konkrečią situaciją patalpoje. Užuot fiziškai bandžius gerinti esamą situaciją nuolatos atidarant ir uždarant langus, rekomenduojama pasidomėti išmaniaisiais namų valdymo sprendimais (automatinis šildymo valdymas termostatu ir pan.) ir pasirinkti sau priimtiniausią sistemą.

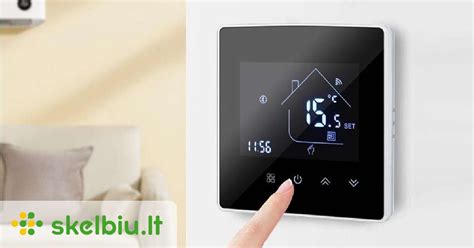

Termostatas - prietaisas temperatūros reguliavimui ir palaikymui uždaroje erdvėje. Termostatai naudojami automobilių aušinimo sistemoje, šaldytuvuose ir daugelyje kitų prietaisų. Šildymo sistemos termostatas - tai prietaisas, kuriuo reguliuojamas šilumos šaltinio darbas ir tiekiamo šilumnešio temperatūra.

Patalpų temperatūros kontrolės sistema valdo kiekvienos patalpos temperatūrą. Svetainėje galite palaikyti 22°C, o vonios kambaryje 24°C. Naujausia temperatūros kontrolės sistema yra belaidė ir valdoma internetu. Esant šilumos siurblio oras - vanduo sistemai ir atėjus karštam vasaros sezonui, temperatūros kontrolė leidžia šilumos siurbliui automatiškai persijungti į vėsinimo režimą.

Vandeniu Šildomų Grindų Termostatai

Vandeniu šildomų grindų sistema be termostato negali veikti efektyviai. Nors pats šildymas vyksta per kolektorių, vamzdžius ir šilumos šaltinį, būtent termostatas lemia, kada ir kiek šilumos patenka į konkrečią patalpą. Tinkamai įrengtas vandeniu šildomų grindų termostatas leidžia palaikyti stabilų komfortą, valdyti atskiras patalpas (zonas) ir ženkliai sumažinti energijos suvartojimą.

Vandeniu šildomų grindų termostatas - tai valdymo įrenginys, kuris reguliuoja šilumos tiekimą į grindų kontūrus pagal nustatytą temperatūrą. Termostatas pats tiesiogiai nešildo grindų. Jo funkcija - perduoti signalą pavarai (aktuatoriui), esančiai ant kolektoriaus, kuri atidaro arba uždaro vandens srautą grindų vamzdžiuose.

Svarbu suprasti, kad vandeniu šildomų grindų termostatas nėra tas pats, kas kolektorius ar siurblys. Kolektorius paskirsto šilumą, o termostatas sprendžia, kuri patalpa ir kada tą šilumą gaus.

Veikimo Principas

Vandeniu šildomų grindų termostato veikimo principas yra paprastas, tačiau labai svarbus visos sistemos stabilumui. Temperatūra matuojama vienu iš dviejų būdų: patalpos oro arba grindų paviršiaus davikliu. Oro temperatūros matavimas leidžia palaikyti komfortišką patalpos klimatą, o grindų daviklis apsaugo nuo per didelio grindų įkaitimo.

Kai termostatas fiksuoja, kad temperatūra yra žemesnė nei nustatyta, jis siunčia elektrinį signalą pavarai, sumontuotai ant kolektoriaus. Pavara atidaro konkretų grindų kontūrą ir leidžia šiltam vandeniui cirkuliuoti vamzdžiais. Svarbu pabrėžti, kad termostatas nevaldo vandens temperatūros - jis reguliuoja tik srautą. Vandens temperatūrą nustato katilas, šilumos siurblys arba maišymo mazgas.

Termostatų Tipai

Renkantis vandeniu šildomų grindų termostatą, labai svarbu suprasti, kokią temperatūrą jis reguliuos - grindų ar patalpos oro.

• Oro termostatas matuoja patalpos oro temperatūrą ir pagal ją reguliuoja šildymą. Tai dažniausiai sutinkamas sprendimas gyvenamosiose patalpose, kur svarbiausias kriterijus - stabilus ir komfortiškas mikroklimatas.
• Grindų termostatas naudoja grindyse įmontuotą temperatūros daviklį ir reguliuoja šildymą pagal grindų paviršiaus temperatūrą. Šis sprendimas ypač aktualus patalpose, kuriose grindų danga jautri karščiui, pavyzdžiui, laminatas, vinilas ar parketas.
• Praktikoje dažniausiai naudojami kombinuoti termostatai, kurie turi abu daviklius. Tokiu atveju oro temperatūra naudojama komfortui palaikyti, o grindų temperatūra - kaip apsauginė riba.

Termostatų Skirstymas Pagal Valdymą

Vandeniu šildomų grindų termostatai skiriasi ne tik dizainu, bet ir funkcionalumu, valdymo tikslumu bei galimybėmis taupyti energiją.

• Mechaniniai termostatai yra patys paprasčiausi. Temperatūra nustatoma sukant rankenėlę, o reguliavimas vyksta be tikslaus laipsnių nustatymo.
• Elektroniniai termostatai leidžia tiksliai nustatyti norimą temperatūrą ir rodo ją ekrane. Jie reaguoja jautriau nei mechaniniai modeliai, todėl palaiko stabilesnį mikroklimatą.
• Programuojami termostatai suteikia galimybę nustatyti skirtingus temperatūros režimus pagal paros laiką ar savaitės dienas. Tai leidžia sumažinti šildymą, kai patalpos nenaudojamos, ir automatiškai pakelti temperatūrą grįžtant namo.
• Išmanieji (Wi-Fi) termostatai leidžia valdyti šildymą nuotoliniu būdu per mobiliąją programėlę. Jie gali integruotis su išmaniųjų namų sistemomis, analizuoti vartojimo įpročius ir automatiškai optimizuoti šildymą.

Montavimas ir Dažniausios Klaidos

Vandeniu šildomų grindų termostato pajungimas yra vienas atsakingiausių etapų, nes čia susijungia elektros valdymas ir šildymo sistema. Dauguma vandeniu šildomų grindų termostatų veikia nuo 230 V arba 24 V įtampos. Termostatas maitinamas elektra ir veikia kaip jungiklis, kuris atidaro arba uždaro elektros grandinę pavarai.

Labai svarbu atkreipti dėmesį į termostato ir pavarų suderinamumą. Pavaros gali būti normaliai uždaros (NC) arba normaliai atviros (NO), todėl termostatas turi būti pritaikytas būtent tam tipui. Praktiškai kiekviena patalpa su vandeniu šildomomis grindimis turi atskirą termostatą, kuris valdo vieną arba kelias pavaras ant kolektoriaus. Jeigu vienas termostatas valdo kelis grindų kontūrus (pavyzdžiui, didesnėje patalpoje), visos pavaros jungiamos lygiagrečiai. Tokiu atveju būtina įsitikinti, kad termostato kontaktai atlaiko bendrą apkrovą.

Jeigu naudojamas grindų daviklis, jis montuojamas grindyse, gofruotame vamzdelyje. Tai leidžia prireikus daviklį pakeisti neardant grindų dangos. Netinkama daviklio vieta yra viena dažniausių problemų, dėl kurių termostatas veikia netiksliai.

Net ir kokybiškas termostatas neatliks savo funkcijos, jei jis bus prijungtas neteisingai. Viena dažniausių klaidų - netinkamas pavarų tipo pasirinkimas. Jei termostatas prijungiamas prie normaliai uždarų (NC) pavarų, tačiau sistemoje naudojamos normaliai atviros (NO), grindys gali šildyti nuolat arba visai nereaguoti į nustatymus.

Kita dažna problema - neteisingas grindų daviklio montavimas. Daviklis kartais įbetonuojamas be apsauginio vamzdelio arba per arti šildymo vamzdžio. Tokiu atveju jis rodo netikslią temperatūrą, o termostatas per anksti išjungia arba per ilgai palaiko šildymą.

Taip pat pasitaiko klaidų elektros jungime. Supainiojama fazė ir nulis, neteisingai prijungiami valdymo kontaktai arba neatsižvelgiama į pavarų bendrą apkrovą. Tai gali lemti ne tik sistemos neveikimą, bet ir termostato ar pavarų pažeidimus.

Išmanieji Termostatai

Išmanus termostatas nėra būtinas kiekvienai sistemai, tačiau tam tikrais atvejais jis tampa labai praktišku sprendimu. Išmanieji termostatai leidžia keisti temperatūros nustatymus telefonu, stebėti šildymo istoriją ir net automatiškai prisitaikyti prie gyventojų įpročių.

Radiatorių Reguliatoriai

Šildymo sistemos efektyvumas ir tinkamas jos valdymas gali turėti didelę įtaką tiek jūsų namų komfortui, tiek jūsų piniginės turiniui. Daugelis žmonių nežino, kad teisingai parinkti radiatorių reguliatoriai gali ženkliai sumažinti šildymo išlaidas, ypač šaltuoju metų laiku.

Rinkoje siūloma daugybė skirtingų tipų reguliatorių - nuo paprasčiausių rankinių iki išmaniųjų termostatų, kuriuos galima valdyti telefonu. Radiatorių reguliatorius yra šildymo prietaisas, leidžiantis valdyti šilumos kiekį, kuris perduodamas į konkretų kambarį ar zoną. Jo pagrindinė funkcija - palaikyti pastovią, komfortišką temperatūrą, išvengiant energijos švaistymo. Modernūs reguliatoriai, ypač tie, kurie turi termostatinius jutiklius, gali reaguoti į aplinkos temperatūros pokyčius ir koreguoti šilumos srautą.

Reguliatorių Tipai

Norint pasirinkti tinkamą reguliatorių, pirmiausia verta susipažinti su pagrindiniais jų tipais ir savybėmis:

• Rankiniai reguliatoriai - paprasčiausia forma, kai temperatūra valdoma pasukant ratuką ar svirtelę.
• Elektroniniai reguliatoriai - turi elektroninius komponentus, leidžiančius tiksliau reguliuoti šildymą.
• Išmanieji radiatorių reguliatoriai - moderniausi variantai, kurie jungiasi prie namų „Wi-Fi“ tinklo ir leidžia šildymą valdyti per išmanųjį telefoną ar planšetę.

Kaip Teisingai Naudoti Radiatorių Reguliatorius

Net ir pats pažangiausias reguliatorius nebus efektyvus, jei jis naudojamas neteisingai.

• Neuždenkite reguliatoriaus.
• Nekaitinkite patalpų be reikalo.
• Siekkite vienodo šildymo.
• Reguliariai tikrinkite veikimą.

Privalumai ir Nauda

Tinkamai parinkti ir nustatyti radiatorių reguliatoriai leidžia pasiekti optimalų balansą tarp komforto ir energijos vartojimo. Jie užkerta kelią šilumos pertekliui kambariuose, kur šildymo nereikia, ir palaiko šilumą tik tada, kai to iš tikrųjų reikia. Analizuojant ilgalaikį poveikį, galima pastebėti, kad energijos taupymas 10-20% yra pasiekiamas net ir be didelių investicijų, tiesiog tinkamai valdant šilumos reguliatorius.

Be finansinės naudos, tinkamai sureguliuotas šildymas turi ir ekologinę reikšmę. Mažesnis energijos poreikis reiškia mažesnį degalų sunaudojimą bei šiltnamio efektą sukeliančių dujų išmetimą. Tai ypač svarbu šiuolaikinėje visuomenėje, kurioje tvarus gyvenimo būdas tampa vis svarbesnis kriterijus pasirenkant buitinę įrangą.

Papildoma Informacija Apie Termostatus

Termostatas Karšto Vandens ir Šildymo Sistemos Siurblių Valdymui 110Z

Termostatas karšto vandens ir šildymo sistemos siurblių valdymui 110Z skirtas įjungti centrinio šildymo (C.Š.) siurblį, kai katile pasiekiama pasirinkta temperatūra. Katilui užgesus ir temperatūrai sumažėjus išjungti centrinio šildymo siurblį. Šildyti boilerio vandenį (buitinį karštą vandenį) iš katilo. Valdiklis įjungia karšto vandens (K.V.) siurblį, kai katile didesnė temperatūra nei boileryje. Veikia diferenciniu principu, matuoja skirtumą tarp katilo ir boilerio jutiklių.

Karšto Vandens (K.V.) Siurblio Veikimo Principas

Termostatas matuoja temperatūrą katile ir boileryje. Siurblys įjungiamas jeigu temperatūra boileryje pasirinktu dydžiu mažesnė negu katile. Taip pat boileryje temperatūra turi būti mažesnė negu maksimali boilerio temperatūra. Temperatūroms susilyginus arba boilerį prišildžius iki maksimalios temperatūros siurblys išjungiamas. Kad žūtų legioneliozės bakterijos vandenį boileryje reikia šildyti bent iki 55 °C.

Pavyzdys: Histerezė (temperatūros skirtumas tarp katilo temperatūros ir karšto vandens talpos - boilerio) nustatyta 10 °C. Maksimali karšto vandens talpos temperatūra nustatyta 60 °C.

Pavyzdys: Prieš užkuriant katilą abu temperatūros jutikliai rodo 25 °C. Katilui pasiekus 35 °C įsijungs karšto vandens siurblys (temperatūrų skirtumas tarp jutiklių 10 °C). Tuomet katilas šildys karšto vandens boilerį iki kol jame temperatūra pasieks 60 °C (naudotojo nustatyta). Pasiekus šią temperatūrą karšto vandens siurblys išsijungs. Vandeniui boileryje atvėsus keliais laipsniais cirkuliacinis siurblys vėl įsijungs ir sušildys jį iki 60 °C.

*Jei katilo temperatūra mažesnė už karšto vandens boilerio, tuomet K.V. siurblys neįsijungia.

Nustatymai

• Temp.C: Pasiekus šią temperatūrą įsijungia centrinio šildymo siurblys. Nustatymo ribos: 5…80 °C.
• Temp.U: Maksimali (palaikoma) karšto vandens talpos temperatūra. Nustatymo ribos: 20..80 °C.
• Histerezė. H (karšto vandens siurblio įjungimui): Nustatoma kiek katile temperatūra turi būti didesnė negu boileryje, kad įsijungtų K.V. siurblys. Nustatymo ribos: 5…30 °C
• Vasaros - atostogų režimas: Šildomas tik buitinis karštas vanduo, o patalpos nėra nešildomos. Nustatymo ribos: įjungta/išjungta.
• Karšto vandens prioritetas. Pirmiausia šildo buitinį karštą vandenį, jį sušildžius iki palaikymo temperatūros įsijungs patalpų šildymas. Nustatymas: įjungta/išjunta.

Papildomos Funkcijos

• „Antistop“ funkcija: vasarą, arba ilgesnį laiką nenaudojant katilo, trumpam laikui įjungiami cirkuliaciniai siurbliai. Įjungiami kas 15 dienų 15-ai sekundžių, kad apsaugotų siurblio rotorių nuo užsistovėjimo ir siurblys ilgiau tarnautų.
• „Antiužšalimo“ funkcija: įjungia siurblį, jeigu temperatūros jutiklis užfiksuoja žemesnę negu 5 °C temperatūrą. Taip šildymo sistema apsaugoma nuo užšalimo, nes šąlantis vanduo plečiasi ir gali sutrūkti vamzdžiai.
• Garsinis aliarmas: aliarmas įsijungs, jeigu temperatūra katile pakils virš 90 °C.
• Rankinis cirkuliacinio siurblio įjungimas: mygtuko paspaudimu galima įjungti šildymo sistemos siurblį arba karšto vandens siurblį. Įjungimui laikyti atitinkamai + arba - mygtuką 3 sekundes, išjungiama su tuo pačiu mygtuku.
• Funkcija P (K.V. siurblio darbo prioritetas). Pirmiausia šildomas buitinis karštas vanduo boileryje. Kai vanduo boileryje pasiekia palaikymo (maksimalią) temperatūrą tuomet įjungiamas patalpų šildymas.
• Funkcija L (atostogų - vasaros režimas). Šildomas tik vanduo boileryje. Patalpos nėra šildomas.

Temperatūros Jutikliai

Temperatūros jutikliai yra pritvirtinti prie termostato. Jie gali veikti nuo -10 iki +120 °C ribose. Virš šios ribos jutiklis gali perkaisti ir sugesti. Jutiklius galima tvirtinti dirželiu prie vamzdžių ar specialiai katile jutikliams skirtose vietose. Jutikliai nėra skirti montavimui skystyje.

JUNG Klimato Kontrolės Sistemos

JUNG klientų pamėgta KNX sistema be kitų išmaniųjų namų valdymo sprendimų apima ir automatizuotos klimato kontrolės sprendimus. Taikant technologinius laimėjimus, visos namų sistemos, apimančios šildymą, vėdinimą, žaliuzių reguliavimą ir kt., veikdamos drauge užtikrina, jog namuose būtų palaikoma optimali, individualius poreikius atitinkanti temperatūra ir tinkamas drėgmės lygis.

KNX jutikliai, kurie estetiškai dera su įvairiais JUNG jungikliais, išmatuoja patalpos temperatūrą, oro drėgmę ir jame esančią anglies dioksido koncentraciją. Šiems rodikliams viršijus pasirinktas normas, aktyvuojamas ventiliatoriaus įjungimas arba langų atidarymas. Automatinė sistema reguliariai vertina, koks yra šildymo poreikis ir palaiko optimalią patalpų temperatūrą, kuri gali skirtis priklausomai nuo konkrečios situacijos.

Pavyzdžiui, laiką leidžiant namuose paprastai norisi jaukios šilumos, tačiau išvykus iš namų ir atostogaujant, pakanka minimalios oro temperatūros, kuri užtikrintų ir optimalius šildymo kaštus.

Naujos Kartos JUNG Šildymo Sistemos Termostatai

Naujos kartos JUNG šildymo sistemos termostatai iš pirmo žvilgsnio atrodo labai paprastai ir primena jungiklius ar dimerius. Svarbiausia, kad ne tik primena, bet ir valdomi beveik taip pat paprastai kaip jungikliai - paspaudus arba pasukus ratuką - rankenėlę.

Naujo, bet klasikinio JUNG dizaino, naujųjų termostatų veikimo principas modernesnis, o valdymo galimybės - platesnės. Šildymo algoritmas iš paprasto jutiklio reakcijos į aplinkos temperatūrą pakeistas skaitmeninio valdymo (PWM) principu.

Signalą šildymo prietaisai gauna skaitmeniniu impulsų pločio moduliacijos būdu, toks valdymo principas leidžia sumažinti perkaitinimą ar peršildymą dėl šildymo sistemos inertiškumo. Dėl to labai žymiai sumažėja temperatūros šuoliai, savaime aišku, padidėja komfortas ir taupoma šilumos energija. Dėl naujo dizaino, kuriame ypatingas dėmesys skiriamas didelei sukamajai rankenėlei, JUNG papildomai palengvino ir valdymą.

Termostatų valdymas lengvai suprantamas ir elementarus: rankenėlę - ratuką pasukite ir paspauskite. Ant termostatų esantys simboliai išdėstyti aplink sukamąją rankenėlę, jie visiems suprantami ir lengvai skaitomi. Termostato būseną rodo šviesos diodas.

Paspaudus sukamą ratuką, šildymo sistema įjungia apsaugos nuo užšalimo režimą. Norint nustatyti temperatūrą, tereikia pasukti valdymo ratuką - rankenėlę.

Skirtingu laiku naudojamos patalpos, šilumos padidėjimas dėl didelio žmonių skaičiaus ar dideli šilumos nuostoliai dėl langų atidarymo - visa tai yra priežastys, dėl kurių šildymo sistema dažnai sunaudoja daugiau energijos nei būtina.

Temperatūros kritimo aptikimo funkciją turi RTR 241 ir RTR 231 termostatai, kurie sumažina šildymą, jei, pavyzdžiui, atidaromas langas. FTR 231 modelyje yra išorinis temperatūros jutiklis, registruojantis temperatūrą kartu su elektriniu grindų šildymu, ir Eco režimas ( gali būti naudojamas naktiniaim nustatymui).

Išskyrus RTR 230 modelį, termostatai gali būti valdomi naudojant dviejų taškų valdymą arba impulsų pločio moduliaciją. Visi modeliai turi plieninį atraminį rėmą ir stiklo pluoštu sutvirtintą poliamido potenciometro veleną (Grivory). Dėl to jie yra ypač tvirti. Mechaninis diapazono ribotuvas nustato didžiausią ir mažiausią galimą temperatūros diapazoną. Ši funkcija ypač naudinga viešosiose vietose, kad pašaliniai žmonės negalėtų reguliuoti šildymo.

Naujieji termostatai gali būti naudojami skirtingoms šildymo sistemoms - tiek grindinei, tiek radiatorinei ar konvektoriams.

DUK

1. Ar vandeniu šildomoms grindims būtinas termostatas? Taip, termostatas yra būtinas norint reguliuoti šildymą pagal patalpos poreikius. Be jo grindys gali šildyti nuolat, didindamos energijos sąnaudas ir mažindamos komfortą.
2. Ar vienas termostatas gali valdyti kelis grindų kontūrus? Taip, vienas termostatas gali valdyti kelias pavaras, jei jos prijungtos prie to paties kolektoriaus ir bendra apkrova neviršija termostato leistinų ribų.
3. Kur geriausia montuoti vandeniu šildomų grindų termostatą? Termostatas montuojamas patalpos sienoje, maždaug 1,2-1,5 m aukštyje, toliau nuo tiesioginių saulės spindulių, šilumos šaltinių ir skersvėjų.
4. Ar grindų temperatūros daviklis būtinas? Jis nėra būtinas visais atvejais, tačiau labai rekomenduojamas, ypač kai grindų danga jautri karščiui. Daviklis apsaugo grindis nuo perkaitimo.
5. Ar galima termostatą prijungti savarankiškai? Teoriškai - taip, tačiau dėl elektros saugos ir sistemos patikimumo rekomenduojama pajungimą patikėti specialistui, ypač jei nėra patirties su šildymo sistemomis.
6. Ar termostatas veikia, jei išjungtas katilas? Ne, termostatas tik valdo šilumos poreikį. Jei šilumos šaltinis neveikia, termostatas negalės užtikrinti grindų šildymo.
7. Ar verta investuoti į išmanųjį termostatą? Taip, ypač jei siekiate ilgalaikių sutaupymų ir patogumo. Išmanieji modeliai leidžia valdyti šildymą nuotoliniu būdu, o kai kurie net prisitaiko prie jūsų gyvenimo ritmo.
8. Ar termostatiniai reguliatoriai tinka visiems radiatoriams? Nors dauguma šiuolaikinių radiatorių gali būti suderinami su termostatiniais reguliatoriais, verta patikrinti vožtuvo tipą ir sistemos charakteristikas prieš perkant.
9. Kaip dažnai reikia keisti radiatorių reguliatorius? Kokybiški reguliatoriai gali veikti daugelį metų, tačiau rekomenduojama kas kelis sezonus patikrinti jų veikimą ir, jei reikia, atnaujinti į modernesnį modelį.
10. Ar galiu pats įdiegti radiatorių reguliatorius? Paprastus reguliatorius įdiegti galima ir patiems, tačiau išmanesniems ar programiniams modeliams geriau kviesti specialistą.
