Saulės Kolektoriai Patalpų Šildymui: Principas, Tipai ir Montavimas

Tiesioginę saulės energiją žmonija pradėjo naudoti dar tada, kai gyveno olose. Tai buvo pirmieji saulės energiją naudojantys objektai - pastatai. Nuo seniausių laikų įvairioms reikmėms yra naudojama saulės šiluma, o nuo praeito šimtmečio vidurio saulės energija naudojama elektrai ir šilumai gaminti.

Atsinaujinantys energijos šaltiniai vaidina svarbų vaidmenį subalansuotos ateities energetikos vystymuisi. Pažangiose ir išsivysčiusiose pasaulio šalyse orientuojamasi į vietinį ir atsinaujinančių energijos šaltinių įsisavinimą. Žmonijos siekis sumažinti šiltnamio efektą ir išsaugoti neužterštą supančią aplinką skatina vis daugiau dėmesio ir lėšų skirti atsinaujinančių energijos šaltinių vystymui ir vartojimui.

Saulės energijos naudojimo apimtys yra susiję su energijos poreikiais. Daugiausiai energijos sunaudojama pastatuose, jų apšildymui, apšvietimui ir statybai.

Pastaraisiais metais, kylant susirūpinimui dėl klimato kaitos ir augant energijos kainoms, šilumos siurbliai ir saulės kolektoriai tampa vis populiaresne alternatyva tradiciniams šildymo būdams, tokiems kaip dujiniai ar kietojo kuro katilai. Šilumos siurbliai ir saulės kolektoriai ne tik padeda sumažinti šiltnamio efektą sukeliančių dujų emisijas, bet ir leidžia namų savininkams sutaupyti ilgalaikėje perspektyvoje. Lietuvoje, kur šildymas yra viena didžiausių namų ūkių išlaidų, tokie sprendimai tampa vis populiaresni, ypač dėl valstybės paramos ir augančio gyventojų sąmoningumo.

Šiame straipsnyje išsamiai apžvelgsime saulės kolektorius, jų tipus, veikimo principus, privalumus ir trūkumus, ekonominę naudą bei pritaikymo galimybes.

Saulės Kolektoriai: Kas Tai ir Kaip Jie Veikia?

Saulės kolektoriai yra įrenginiai, skirti sugauti saulės energiją ir paversti ją šiluma, kuri vėliau gali būti naudojama įvairiems poreikiams, pavyzdžiui, vandens šildymui, patalpų šildymui ar pramoniniams procesams. Jie yra svarbi atsinaujinančios energijos technologijų dalis, padedanti mažinti priklausomybę nuo iškastinio kuro ir mažinti aplinkos taršą.

Saulės kolektorių veikimo principas pagrįstas tuo, kad jie sugeria saulės spinduliuotę ir paverčia ją šilumine energija. Iš esmės veikimo principas yra tas pats - absorbuojama matoma šviesa ant specialios dangos virsta šilumine energija ir atiduodama šilumnešiui, kuris perneša tiek ir išsklaidyta.

Saulė - vienas geriausių natūraliai gamtoje esančių šilumos energijos šaltinių. Ne taip kaip iškastinis kuras, saulės šviesa niekada nesibaigs, vadinasi ir energiją turėsime visada. Dėl daugybės privalumų šis alternatyvus šildymo būdas, įdarbinant saulę, vis labiau populiarėja ir lietuvių tarpe. Daugelis tautiečių ant savo namų ar dirbtuvių stogų sumontuoja saulės kolektorius. Tokios saulės baterijos leidžia greitai ir pigiai pasigaminti karštą vandenį. Be to, įrenginius galima komplektuoti prie visų rūšių katilinių.

Kalbant tiksliau, visos saulės baterijos turi tam tikrą sistemą, kurios dėka absorbuoja ir perduoda saulės šilumos energiją. Skiriami keli saulės kolektorių tipai. Tai - plokštieji ir vakuuminiai.

Saulės vandens šildymo sistemas sudaro akumuliacinės talpyklos ir saulės kolektoriai. Aktyviosios saulės vandens šildymo sistemos taip pat būna dviejų tipų - tiesioginės ir netiesioginės. Tiesioginėse cirkuliacijos sistemose buitinį vandenį siurbliai priverčia judėti per kolektorius į namo patalpas. Jie gerai veikia klimato sąlygomis, kurioms nebūdinga neigiama aplinkos temperatūra. Netiesioginėse cirkuliacijos sistemose siurbliai vandenį arba neužšąlantį šilumnešį per kolektorių perduoda į šilumokaitį, kuriame papildomai pašildytas vanduo patenka į patalpas.

Pasyviosios saulės vandens šildymo sistemos yra paprastesnės ir pigesnės nei aktyvios sistemos, tačiau jos nėra tokios veiksmingos. Vis dėlto jos gali būti patikimesnės ir tarnauti ilgiau. Yra du pagrindiniai pasyviųjų sistemų tipai. Pirmoji - tai integruota kolektoriaus ir rezervuaro sistema. Rezervuaras šioje sistemoje dengiamas permatoma medžiaga, užtikrinančia, kad saulė šildytų vandenį. Vanduo iš rezervuaro patenka į vandentiekio sistemą. Geriausiai veikia vietose, kur temperatūra retai nukrenta žemiau nulio. Taip pat gerai veikia namų ūkiuose, kuriems reikia karšto vandens dienos ir vakaro metu. Kita pasyviųjų sistemų rūšis - termosifono sistemos.

Paprastai tariant, tam tikru kampu ant stogo sumontuotas saulės kolektorius sugeria saulės šviesą, kurią toliau perduoda kitiems sistemos įrenginiams.

Saulės Kolektorių Tipai

Yra du pagrindiniai saulės kolektorių tipai: plokštieji ir vakuuminiai.

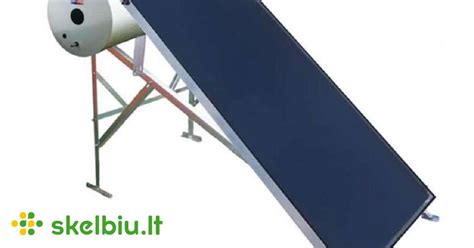

Plokštieji Saulės Kolektoriai

Plokštieji saulės kolektoriai yra paprastesnės konstrukcijos ir pigesni. Jie susideda iš plokščio absorberio, padengto specialia danga, kuri sugeria saulės spindulius. Absorberis yra izoliuotas nuo aplinkos, o viršuje uždengtas stiklu, kuris praleidžia saulės šviesą, bet sulaiko šilumą. Turi akivaizdžiai didesnius nuostolius į aplinką, todėl jie nelabai tinkami mūsų klimatinei juostai. Jie labai plačiai naudojami šiltesnio klimato juostose, kadangi nuostoliai į aplinką tokiu atveju maži dėl mažo temperatūrų skirtumo tarp įkaitinto šilumnešio ir aplinkos. Jų panaudojimas tikslingas tik esant vartojimo sezoniškumui (šiltuoju periodu) ir kartu su šiltinimo sprendimais.

Saulės kolektorių saugo specialus smūgiams atsparus stiklas, kuris taip pat gerina ir elemento izoliacines ypatybes. Šio tipo kolektorių privalumas mažas šilumnešio tūris (apie 8 litrai) ir slėginė sistema (iki 10 atm.), todėl jį tikslinga užpildyti neužšąlančiu šilumnešiu propilenglikoliu (iki -32 ar -35 oC priklausomai nuo tirpalo koncentracijos).

Pagrindiniai saulės energijos sistemų trūkumai susiję su saulės apšvietimo nepastovumu. Šildymo sezono metu šviesusis paros laikas trumpiausias, tai sukelia papildomų problemų. Negalima teigti, kad saulės energija nieko nekainuoja. Esminis kolektorinių šildymo sistemų trūkumas - kad nėra galimybės šilumos energiją sukaupti.

Didžiausi trūkumai - trumpas efektyvus veikimo laikas, dideli šilumos nuostoliai į aplinką taigi ir mažas efektyvumas. Efektyvumą galima lyginti su savadarbiais kolektoriais pagamintais iš senų radiatorių ir tamsiai nudažytų statinių. Šilumos nuostoliai nulemti konstrukciškai, nes norint, kad nesikondensuotų vanduo padarytos drenažinės skylės, per kurias turime ne tik kondensato nutekėjimą bet ir šilumos nuostolius.

Vakuuminiai Saulės Kolektoriai

Vakuuminiai saulės kolektoriai yra efektyvesni už plokščiuosius, ypač šaltesniu oru. Jie susideda iš daugelio vakuuminių vamzdžių, kurių viduje yra absorberis. Vakuumas tarp vamzdžio sienelių sumažina šilumos nuostolius, todėl kolektorius gali pasiekti aukštesnę temperatūrą. Šilumnešis cirkuliuoja per vamzdžius ir surenka šilumą.

Absorberio šilumos izoliacijai naudojami dvisieniai arba vienasieniai stikliniai vamzdžiai-termosai. Reklamoje nurodomi techniniai parametrai atrodo labai įspūdingai - 3 kartus mažesni nuostoliai, maksimali sąstingio ( kai nėra skysčio cirkuliacijos) temperatūra siekia apie 250 oC, debitas iki 300 l/h vienam paviršiaus ploto metrui. Realiai temperatūra priklauso nuo naudojamo šilumnešio virimo temperatūros, aukščiau kurios temperatūra nepakyla. Debitą, kaip ir cirkuliacinio siurblio apsisukimų skaičių, priklausomai nuo užduotų sąlygų reguliuoja valdiklis.

Vakuuminių vamzdelių konstrukcija skiriasi: naudojami tiesioginio pratakumo, U tipo ir su šiluminiais vamzdeliais.

Kolektorių vamzdžių tipai pateikti paveikslėlyje.Paprasčiausiuose - tiesioginio pratakumo kurie dar vadinami "Sydney" tipo arba "vanduo kolboje", su dvigubo stiklo kolbomis, gali būti naudojamas vanduo. Jie efektyviausi, našiausi ir pigiausi.U tipo vamzdeliai - pradžioje buvę populiarūs, dabar Lietuvoje retai siūlomi. Turi problemų esant perkaitimui, kai vamzdelyje atsiradus burbulams, juos pašalinti iš kolektoriaus labai sudėtinga. Konstrukcijoje taikant „šilumos vamzdžius“ (heat pipe), juose šilumą perneša tarpinis agentas, vykstant faziniams virsmams (virimas, kondensacija) palyginti žemoje temperatūroje.

Vakuuminiai ar Plokštieji: Kuris Efektyvesnis?

Vakuuminiai kolektoriai yra efektyvesni už plokščiuosius, ypač žemesnėje temperatūroje ir esant mažesniam saulės apšvietimui. Tai reiškia, kad jie geriau tinka Lietuvos klimatui, kur saulės šviesos kiekis žiemą yra mažesnis. Nors vakuuminiai kolektoriai paprastai yra brangesni, jų didesnis efektyvumas gali atsipirkti per ilgesnį laikotarpį.

Šiluminiai Procesai Vykstantys Saulės Kolektoriuje

Saulės kolektoriuose vykstantys šiluminiai procesai yra esminiai norint efektyviai paversti saulės energiją į naudingą šilumą. Šie procesai apima saulės spinduliuotės sugėrimą, šilumos perdavimą ir šilumos mainus.

Pagrindiniai šiluminiai procesai:

• Absorbcija: Kolektoriaus paviršius sugeria saulės spinduliuotę. Kuo tamsesnis paviršius, tuo daugiau šviesos jis sugeria.
• Šilumos perdavimas: Sugerta šiluma perduodama per kolektoriaus medžiagas, kol pasiekia šilumnešį (skystį).
• Šilumos mainai: Šilumnešis cirkuliuoja per kolektorių, sugerdamas šilumą ir pernešdamas ją į talpyklą ar kitą šildymo sistemą.

Šiluminių procesų efektyvumą veikia įvairūs faktoriai, įskaitant kolektoriaus konstrukciją, naudojamas medžiagas, aplinkos temperatūrą ir saulės spinduliuotės intensyvumą.

Saulės Kolektorių Montavimas

Saulės kolektorių montavimas yra svarbus etapas, siekiant užtikrinti maksimalų jų efektyvumą ir ilgaamžiškumą.

Montuojant saulės kolektorius, būtina atsižvelgti į pastato konstrukciją, stogo tipą ir kitus faktorius, kad būtų užtikrintas saugus ir patikimas įrengimas. Saulės kolektorių montavimas gali būti įvairus, priklausomai nuo kolektoriaus tipo ir naudojimo paskirties. Dažniausiai naudojami plokštieji ir vakuuminiai kolektoriai, kurie montuojami ant stogų arba ant žemės specialiai įrengtose konstrukcijose.

Svarbūs montavimo aspektai:

• Vieta: Kolektoriai turėtų būti montuojami ten, kur jie gaus daugiausiai saulės šviesos per dieną. Pietinė pastato pusė yra ideali.
• Kampas: Kolektoriaus kampas turėtų būti optimizuotas pagal geografinę vietovę ir metų laiką, kad būtų maksimaliai sugauta saulės spinduliuotė. Patariama saulės kolektorius montuoti ant stogų 39-90 laipsnių pakrypimo kampu (tai tiksliai įvertinti padeda specialistai).
• Orientacija: Kolektoriai turėtų būti orientuoti į pietus (arba artimiausią kryptį), kad gautų daugiausiai saulės šviesos.
• Apsauga: Kolektoriai turi būti apsaugoti nuo vėjo, sniego ir kitų aplinkos veiksnių, kurie gali sumažinti jų efektyvumą arba sugadinti.

Kai kuriais atvejais galima juos montuoti ant pastato sienų, balkonų. Svarbiausia, kad ant kolektoriaus nekristų šešėlis, antraip apie sklandų jo veikimą ir šiluminės energijos gamybą negali būti jokios kalbos.

Kai saulės kolektorius naudojamas papildomam šildymui, siekiama, kad būtų efektyviai išnaudojamas vandens šildytuvo darbas. Kolektorius montuojamas prie akumuliacinės talpos ir įrenginio, skirto karšto vandens ruošimui. Visų trijų rūšių kolektoriams naudojami plastikiniai 40 mm skersmens vamzdžiai.

Lauko kolektoriaus pasirinkimas:

• Vertikalus žemės kolektorius (gręžiniai): Patogiausias ir labai efektyvus, tačiau brangiausias. Jis beveik neapriboja sklypo panaudojimo ir užtikrina labai pastovų sistemos darbą.
• Kolektorius tvenkinyje: Taip pat labai efektyvus, vanduo puikiai atiduoda šilumą. Kaina ir įrengimo galimybė priklauso nuo atstumo tarp namo ir tvenkinio.
• Horizontalus kolektorius: Jei tiksliai paskaičiuotas ir teisingai įklotas, taip pat puikiai atlieka savo funkcijas. Klojamo vamzdžio ilgis ir kolektoriaus kaina priklauso nuo grunto rūšies.

Saulės Kolektorių Privalumai ir Trūkumai

Privalumai:

• Ekologiškumas: Saulės kolektoriai naudoja atsinaujinančią saulės energiją, todėl jų anglies dvideginio (CO2) emisijos yra gerokai mažesnės nei tradicinių šildymo sistemų.
• Ekonomiškumas: Saulės energija yra nemokama, todėl saulės kolektoriai leidžia sutaupyti pinigų už šildymą ir karštą vandenį.
• Universalumas: Saulės kolektorius gali šildyti Jūsų grindinio šildymo sistemą, beveik ištisus metus.
• Maža priežiūra: Saulės kolektorių sistemą galima lengvai pritaikyti prie esamos katilo sistemos ir komplektuoti pagal poreikius. Saulės sistema nereikalauja priežiūros.
• Ilgalaikiškumas: Saulės kolektoriai tarnaus ne mažiau kaip 20-25 metus.
• Energetinė nepriklausomybė: Labai ženkliai prisidedate prie energetinės nepriklausomybės - asmeninės ir valstybės.
• Komfortas: Saulės sistema nereikalauja priežiūros.

Trūkumai:

• Pradinės investicijos: Saulės kolektorių įrengimas reikalauja pradinių investicijų, kurios gali būti didesnės nei tradicinių šildymo sistemų.
• Priklausomybė nuo saulės: Saulės kolektorių veikimas priklauso nuo saulės šviesos kiekio, todėl jų efektyvumas mažesnis apsiniaukusiomis dienomis ir žiemą.
• Vietos poreikis: Saulės kolektoriams reikia pakankamai didelio ploto ant stogo ar žemės, kad būtų galima efektyviai sugauti saulės energiją.
• Estetika: Kai kuriems žmonėms saulės kolektoriai ant stogo gali atrodyti neestetiškai.

Ekonominė Nauda ir Atsiperkamumas

Saulės kolektorių ekonominė nauda yra akivaizdi - jie leidžia sutaupyti pinigų už šildymą ir karštą vandenį. Atsiperkamumas priklauso nuo įvairių faktorių, tokių kaip saulės kolektorių tipas, sistemos dydis, energijos kainos ir valstybės parama.

Priklausomai nuo sistemos dydžio (kolektorių plotas ir boilerio talpa) ir sudėtingumo (funkcionalumo) - visa investicija atsipirks per 1,5-2 sezonus. Taigi grubiai skaičiuojant Jūsų investicija duoda apie 50-75 procentų grąžą. Ji greitai atsiperka ir vėliau sistema nereikalaudama jokių papildomų investicijų, duoda tą pačią grąžą kasmet ir tarnauja apie 20-25 metus.

Problema skaičiuojant saulės kolektorių atsipirkimą yra ta, kad sistema ir komponentai vertinami kaip išlaidos, kai tuo tarpu tai yra investicija, nes investuoti pinigai visą likusį laikotarpį (apie 25 metus) Jums uždirba pinigus.

Tuo tarpu katilas ir kuras jam yra išlaidos, nes jis susivartoja ir kiekvieną kartą reikalauja naujų sąnaudų. Reikia atsižvelgti ir į tai, kad katilas per tą laiką susidėvės ir jį reikės keisti mažiausiai 2-3 kartos, o kuro kaina visą laiką didės.

Kaip Apskaičiuoti Atsiperkamumą?

Tradiciškai skaičiuojant atsiperkamumą galima vertinti tik sutaupytą kurą. Priklausomai nuo kuro rūšies ir sunaudojimo atsiperkamumas skirsis. Kuo kuras brangesnis, tuo saulės sistema greičiau atsipirks ir pradės nešti tiesioginę naudą.

Lyginant sąnaudas reikia įvertinti:

• Kieto kuro katilui: Katilo kainą, kieto kuro kainą per visą palyginamąjį eksploatavimo laikotarpį, kuro sandėliavimo kaštus, kuro paruošimo kainą, kuro tiekimo į katilą sąnaudas.
• Dujiniam katilui: Kuro kainą (nepastovi ir neišvengiamai didės), didesnė investicija lyginant su kieto kuro katilu.

Saulės Kolektorių Panaudojimo Galimybės

Saulės kolektoriai gali būti naudojami įvairiems tikslams:

• Karšto vandens ruošimas: Tai yra labiausiai paplitęs saulės kolektorių panaudojimo būdas. Saulės kolektoriai gali pilnai arba iš dalies aprūpinti namus karštu vandeniu.
• Patalpų šildymas: Saulės kolektoriai gali būti naudojami patalpų šildymui, ypač kartu su grindiniu šildymu.
• Baseino šildymas: Saulės kolektoriai gali būti naudojami lauko ir vidaus baseinų vandens šildymui.
• Žemės ūkio produkcijos džiovinimas: Saulės kolektoriai gali būti naudojami žemės ūkio produkcijos, medienos ir kitų medžiagų džiovinimui.
• Šiltnamių šildymas: Saulės kolektoriai gali būti naudojami šiltnamių temperatūrai palaikyti.

Saulės Energija Lietuvoje: Ar Užtenka Saulės?

Nors Lietuva nėra pati saulėčiausia šalis, saulės energijos kiekis yra pakankamas, kad saulės kolektoriai būtų efektyvūs. Saulės kolektoriai gali pilnai arba iš dalies aprūpinti namus karštu vandeniu ir šildymu didžiąją metų dalį.

Tyrimais nustatyta, kad per metus žemės paviršių Lietuvoje pasiekia apie 1000 kWh/m² saulės energijos (Švedijoje - 800-1000 kWh/m², Čekijoje - 1055 kWh/m²). Daugiau kaip 80% šios energijos išspinduliuojama per šešis mėnesius (nuo balandžio pradžios iki rugsėjo pabaigos). Birželio mėnesį per parą 1 m² horizontalaus paviršiaus pasiekia 5,8 kWh energijos kiekis, o sausį - 0,55 kWh.

1840-1900 valandų per metus saulė šviečia pajūryje, o rytiniame šalies pakraštyje - tik 1700 valandų.

Saulės Kolektorių Sistemos Valdymas ir Komponentai

Saulės kolektorių sistema susideda iš kelių pagrindinių komponentų:

• Saulės kolektoriai: Sugeria saulės energiją ir paverčia ją šiluma.
• Šilumnešis: Cirkuliuoja per kolektorius ir surenka šilumą.
• Boileris: Kaupia šilumą ir tiekia karštą vandenį į namus.
• Cirkuliacinis siurblys: Užtikrina šilumnešio cirkuliaciją sistemoje.
• Valdiklis: Valdo sistemos darbą ir palaiko optimalią temperatūrą.
• Išsiplėtimo bakas: Kompensuoja šilumnešio tūrio pokyčius dėl temperatūros svyravimų.

Valdiklis reguliuoja debitą, kaip ir cirkuliacinio siurblio apsisukimų skaičių, priklausomai nuo užduotų sąlygų.

Kaip Išvengti Saulės Sistemos Trūkumų?

Norint išvengti saulės sistemos trūkumų, svarbu:

• Pasirinkti tinkamą saulės kolektorių tipą, atsižvelgiant į klimato sąlygas ir poreikius.
• Teisingai sumontuoti ir pozicionuoti kolektorius.
• Naudoti kokybiškus komponentus.
• Reguliariai prižiūrėti sistemą.

Saulės Kolektorių Pajungimo Schemos

Saulės kolektorių pajungimo schemos gali būti įvairios, priklausomai nuo sistemos tipo ir poreikių. Svarbu pasirinkti tinkamą schemą, kad sistema veiktų efektyviai ir patikimai.

Kam Labiausiai Naudinga Įsirengti Saulės Kolektorius?

• Turintiems autonominį šildymą elektra.
• Besiruošiantiems įsirengti katilą.
• Besiruošiantiems rekonstruoti šildymo sistemą.
• Turintiems grindinį šildymą.
• Turintiems baseiną.
• Ūkininkams dėl papildomos galimybės panaudoti žemės ūkio produkcijos džiovinimui.
• Daugiabučiuose, taip pat ir kaimo vietovėse, dėl galimybės kooperuoti lėšas.

Kodėl Dabar Naudinga Susimontuoti Saulės Kolektorių?

• Šilumos kaina pasiekė tokį lygį, kuris verčia susimąstyti visus ir ieškoti galimybės sumažinti šilto vandens paruošimo sąnaudas/kainą.
• Tie kurie yra nepriklausomi nuo centralizuoto šilumos ir karšto vandens tiekimo turi puikią galimybę suderinti du dalykus - naudą ir investiciją.
• Turint saulės kolektorių Jums nebereikės rūpintis malkomis ar anglimis ir jas sandėliuoti, taigi atliks laiko, sistemos valdymą už Jus atliks elektroninis valdiklis/reguliatorius.
• Tie kurie šildo vandenį elektra labai greitai pajus ekonominį efektą.
• Saulės kolektorių sistema, dėl valdiklio galimybių puikiai integruojasi į jau esamas katilų sistemas ir taip pat leis sumažinti karšto vandens ruošimo, bei būsto apšildymo sąnaudas.
• Tai ir investicija ir būdas ženkliai sutaupyti ateityje.

Palyginimas su Kieto Kuro ar Dujinėmis Sistemomis

Svarbus šilumos sistemų pasirinkimo kriterijus - optimalus kainos ir kokybės santykis. Aplinkos Užterštumas ir Gaisro Rizika Šildymas kietuoju ar dujiniu kuru pavojingas, nes galimi keli sunkiai kontroliuojami dalykai: apsinuodijimo smalkėmis rizika ir aplinkos užterštumas dūmais.

Pateikiama lentelė, kurioje palyginami skirtingi saulės kolektorių tipai ir jų panaudojimas:
