Vienas greičiausiai kintančių gyvenamosios aplinkos taršos šaltinių yra triukšmas. Su triukšmu mes susiduriame kiekvieną dieną.
Tačiau apie triukšmą pagalvojame tada, kai jis mus erzina, trukdo dirbti ar ilsėtis. Todėl tarpaukštinių perdangų, kurios skiria gyvenamąsias patalpas arba patalpas, kuriose dirba žmonės, garso izoliavimas yra ypatingai svarbus.
Garso izoliacijos sąvoką sudaro keturių tipų triukšmo šaltiniai ir jų izoliavimas: tai ore sklindančio garso izoliavimas, smūgio garso izoliavimas, aidėjimo trukmės ir aplinkos triukšmo izoliacija.
Triukšmas pastatuose gali būti dviejų tipų: sklindantis oru ir smūgio garsas.
Oru sklindantis garsas
Oru sklindantis garsas sukuriamas tiesiogiai ore, pavyzdžiui, kalbant, klausant televizoriaus ar naudojant buitinius prietaisus. Tokio garso izoliavimo efektyvumas matuojamas ore sklindančio garso rodikliu R‘w, išreikštu decibelais (dB). Šis rodiklis parodo statinio atitvaros gebėjimą silpninti oru sklindantį garsą.
Smūgio garsas
Smūgio garsas sklinda per perdangas, dažniausiai girdimas kaip kaimynų viršuje vaikščiojimas. Smūgio garsą sukelia mechaninis poveikis į pastato konstrukcijas, pvz.: vaikščiojimas, bėgiojimas, kamuolio bumbsėjimas, baldų perstūmimas ir t. t. Smūgio triukšmas atsiranda tuomet, kai tarp triukšmo šaltinio ir pastato konstrukcijų yra tiesioginis kontaktas.
Smūgio garso izoliacijos rodiklis žymimas L‘n,w ir taip pat matuojamas decibelais (dB). Būtent smūgio garso izoliavimui mes ir teikiame rinkai specialią smūgio garsą izoliuojančią plokštę PAROC SSB 1.
Skirtingai nei orinis triukšmas, kuris sužadina virpesius visose patalpos atitvarose, smūginis triukšmas dažniausiai veikia tik vieną atitvarą - perdangą. Smūgio garsas statybinėmis detalėmis, vamzdynais gali sklisti ne tik į gretimas patalpas, bet ir pabloginti labiau nuo garso šaltinio nutolusių namo gyventojų gyvenimo sąlygas.
Smūgio garso izoliacijos rodiklis - svarbus būsto kokybės parametras, ypač, kai jūsų kaimynai ima mokytis šokių žingsnelių.
Pastatų apsaugą nuo triukšmo reglamentuoja STR 2.01.07:2003 "Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo". Naujiems gyvenamiesiems pastatams yra privaloma C garso izoliacijos klasė (priimtino akustinio komforto sąlygų klasė), t. y. Vertinant konstrukcijos oro garso izoliaciją, žinotina, kad kuo didesnė rodiklio R' w reikšmė, tuo geresnė izoliacija.
Gyvenamųjų pastatų perdangų smūgio garso izoliavimo klasifikatorius. Taigi, jeigu norime, kad kaimynai negirdėtų mūsų šokių pamokų ar vaikų kamuolio trinksėjimo į grindis, turėtume pasirūpinti savo buto grindų garso izoliacija ir, jei įmanoma, tą patį turėtų padaryti mūsų viršutiniai kaimynai. Jei perkamas dalinės apdailos butas, dažnai po kojomis būna tiesiog perdangos plokštės.
Kadangi perdangos smūgio garso izoliacija priklauso nuo jos masės ir storio, šį reikalavimą galima būtų pasiekti įrengiant storesnes ir sunkesnes perdangas. Tačiau, norint pasiekti reikalaujamą 53 dB dydžio normuotąjį svertinį smūgio garso slėgio lygį, prireiktų vienalytės perdangos, kurios masė būtų daugiau nei 1000kg/kv.m. Bet dažniausiai garso izoliacijos sėkmė daugiau priklauso nuo konstrukcijos, o ne nuo medžiagos. Garso izoliacijai puikiai tinka mineralinės vatos gaminiai.
Efektyvią smūgio garso izoliaciją galima pasiekti su pagal ypatingą technologiją pagamintu polistireniniu putplasčiu. Toks polistireninis putplastis yra pasiteisinusi smūgio garso izoliacijos priemonė plaukiojančių grindų konstrukcijoje. Pavyzdžiui, Vokietijoje tokios plokštės užima apie 90 proc.
Svarbiausias smūginio garso izoliacijai skirtų plokščių rodiklis yra dinaminis standumas, kuriuo apibūdinamas medžiagos gebėjimas slopinti smūgio garsą. Tai svarbi medžiagos charakteristika, dažniausiai nusakanti izoliuotos perdangos smūgio garso slopinimo rodiklį. Medžiagos dinaminis standumas priklauso nuo gaminio storio, struktūros ir medžiagos elastingumo. Kuo gaminio dinaminio standumo vertė mažesnė, tuo medžiaga geriau izoliuoja smūgio garsą.
UAB „Kauno šilas" gaminių asortimente yra specialios perdangoms ir grindims skirtos šilumos ir garso izoliacijos plokštės Šiloporas EPS T. Jos ypač naudingos ant perdangos, grindims su šilumos izoliacija po armuotu betono sluoksniu, grindims su šilumos izoliacija tarp medinių gulekšnių.
Vieni izoliacinių medžiagų gamintojai pateikia medžiagos, o kiti - konkrečios konstrukcijos su ta medžiaga duomenis. Į tai reikėtų atkreipti dėmesį.
Judriosios grindys, jos dar vadinamos plaukiojančiomis arba plūdriosiomis - tai ant izoliacinio sluoksnio įrengta grindų danga, kurios elementai netvirtinami prie pagrindo, o tarpusavyje jungiami per specialias išėmas - užraktus.
Izoliaciniam sluoksniui tarp perdangos ir betonino sluoksnio naudojamos pagal specialią technologiją gaminamos sertifikuotos polistireno plokštės Šiloporas EPS T. Šios plokštės be termoizoliacinių savybių pasižymi puikiomis apsaugos nuo smūgio garso savybėmis ir yra nepamainoma smūgio garso izoliacijos medžiaga. Smūgio garso izoliacijai skirtas polistireninis putplastis gali išlaikyti iki 5 kPa dinaminę apkrovą.
Bandymai rodo, kad smūgio garso izoliacijai skirtų polistirolo plokščių spūdumo savybės ilgalaikės apkrovos sąlygomis nekinta. Garsą izoliuojančių konstrukcijų akustinės charakteristikos buvo matuotos natūrinių bandymų metu. VĮ „Statybos produkcijos sertifikavimo centras" išduotas „Nacionalinis techninis įvertinimas NTĮ-01-062:2014" patvirtina, kad konstrukcijose su polistireniniu putplasčiu Šiloporas EPS T gauta normuotojo svertinio smūgio garso vertė -51dB.
Įrengiant plaukiojančias grindis būtina ypač aukšta darbų kokybė. Betono sluoksnis nuo pertvarų, sienų, durų angų visu perimetru turi būti izoliuotas elastingomis to paties putplasčio 20 mm storio tarpinėmis arba specialiomis juostomis. Santechninių įrengimų vamzdynai, kertantys pagrindines konstrukcijas ir besiliečiantys su jomis, nuo armuoto betono sluoksnio irgi turi būti izoliuoti elastingomis medžiagomis.
Vamzdynus, įrengtus biraus užpildo sluoksnyje, taip pat rekomenduojama įvilkti į elastingus apvalkalus. Būtina atkreipti dėmesį į tai, kad smūgio garsą izoliuojančios plaukiojančios grindys įrengiamos ant betono sluoksnio.
Pertvarų garso izoliacija
Šiandien dažniausiai įrengiamos karkasinės pertvaros su gipskartonio apdaila. Tai yra sudedamoji konstrukcija, ją sudaro karkasas, akmens vatos užpildas bei iš abiejų pusių pritvirtintos gipskartonio plokštės.
Montuojant tokias pertvaras, itin svarbu kruopščiai atlikti visus darbus ir ypatingą dėmesį skirti visų siūlių, pereigų bei jungčių sandarinimui. Norint efektyviai izoliuoti pertvaras, naudojama speciali medžiaga.

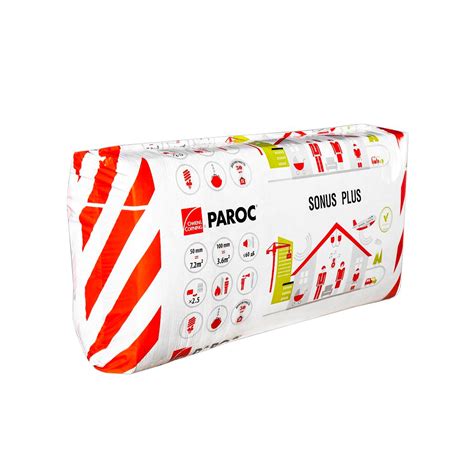

„PAROC Sonus“ yra nedegios akmens vatos plokštės, naudojamos kaip vidaus pertvarų izoliacinė medžiaga. Šios lanksčios plokštės lengvai įspraudžiamos tiek į metalinį, tiek į medinį karkasą.
Perdangų garso izoliacija
Perdangos tarp aukštų patalpose, kuriose dirba ar gyvena žmonės, turi užtikrinti veiksmingą smūgio garso ir oru sklindančio garso slopinimą. Smūgio garsui izoliuoti „Paroc“ ekspertai sukūrė specialius produktus. Gelžbetoninėse perdangose oru sklindančio garso izoliaciją užtikrina pati perdangos plokštė, o perdangų smūgio garsui izoliavimą efektyviai užtikrina PAROC SSB 1 plokštė.
PAROC SSB 1 plokštės yra klojamos ant biraus užpildo sluoksnio, dažniausiai įrengiamo iš smėlio ar smulkios frakcijos keramzito. Šiame sluoksnyje, jei yra numatyta projekte, montuojamos komunikacijos.
Prieš klojant plokštes, visu patalpos perimetru yra įrengiama vertikali juosta iš PAROC SSB 1 plokščių. Ši juosta yra tarpinė tarp išlyginamojo sluoksnio ir sienos/pertvaros konstrukcijų. Smūgio garsą izoliuojančios plokštės turi būti sudėtos be plyšių, o ant jų įrengtas skiriamasis sluoksnis.
Skiriamojo sluoksnio funkcija yra apsaugoti plokštes nuo betono ar skiedinio patekimo į tarpelius tarp plokščių.
Grindų su PAROC SSB 1 plokštėmis ant gelžbetoninės perdangos sprendinys yra išbandytas ir sertifikuotas Statybos produkcijos sertifikavimo centre.

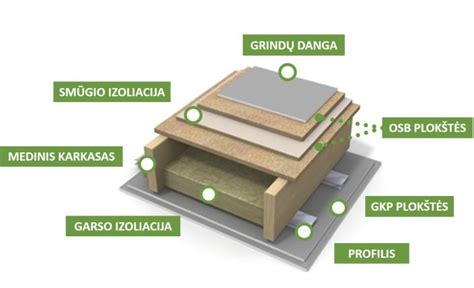

Karkasinių, skydinių namų ar kitų pastatų medinėse perdangose būtina užtikrinti ir oru sklindančio garso, ir smūgio garso izoliaciją. Šiuo atveju turime naudoti dvigubas priemones. Oru sklindantį garsą gerai izoliuoja universalios plokštės „PAROC Sonus“, o smūgio garsui izoliuoti naudotinos specialiai sukurtos PAROC SSB 2t plokštės.
Pertvarų garsą izoliuojančios plokštės „PAROC Sonus“ yra sumontuojamos tarp laikančiųjų perdangos medinių sijų nepaliekant plyšių nei tarp sijų ir plokščių, nei tarp pačių plokščių. Ant laikančiųjų perdangos sijų turi būti įrengiamas kietas ir lygus pagrindas smūgio garsą izoliuojančioms plokštėms PAROC SSB 2t.
Akustinio komforto matavimai
Akustinio komforto arba garso izoliacijos matavimas - tai pastato atskiriančių konstrukcijų (sienų, lubų, grindų, fasado) gebėjimo slopinti garso perdavimą iš vienos patalpos į kitą nustatymas.
Atliekant matavimus, į vieną patalpą “pučiamas” kontroliuojamo spektrinio garsinio signalo lygis, o kitoje - matuojamas perduoto garso lygių skirtumas. Taip gaunamas garso izoliacijos rodiklis (Rw) LST EN ISO 16283-1 ir fasado Dls LST EN ISO 16283-3, išreiškiamas decibelais (dB).
Panašiu principu, naudojant specialų atsitiktinių smūgių (tapping) aparatą, vertinamas smūginio triukšmo izoliacijos rodiklis (Ln,w) LST EN ISP 16283-2 per perdangos konstrukcijas.
Matavimai yra privalomi daugiabučiuose ir visuomeninės paskirties pastatuose: 1) gyvenamosiose patalpose (butuose, kambariuose); 2) viešosiose erdvėse (mokymo įstaigose, gydymo įstaigose, biuruose); 3) komercinėse patalpose (restoranuose, parduotuvėse).
Matavimo eiga
Paruošimas: Patalpos turi būti uždarytos ne trumpiau kaip 1 val. prieš pradedant matavimus, kad išsilygintų garso lygiai. Visi baigiamieji apdailos darbai turi būti atlikti (durys, langai, lubos, grindys).
Matavimas ore sklindančio garso perdavimui (ISO 16283-1): Garso šaltinis (plius garsiakalbis) statomas šaltinio patalpoje. Matuojamas trisdešimties-penkiasdešimties oktavinių juostų spektrų garso slėgio lygis šaltinio ir girdimosios patalpos taškuose. Apskaičiuojamas faktinis Rw rodiklis, palyginant lygio skirtumus ir koreguojant pagal standartizuotą kreivę.
Matavimas smūginio triukšmo perdavimui (ISO 16283-2): Girdimojoje patalpoje matuojamas garso slėgio lygis po kiekvieno smūgio serijos. Apskaičiuojama Ln,w vertė, atsižvelgiant į vidutinį smūgio triukšmo lygį ir patalpos garso sugertį. Naudojamas ISO tinklu reguliuojamas tapping machine ant šaltinio patalpos grindų.
Praktinės rekomendacijos: Matavimus patartina planuoti iš karto po visų statybos ir apdailos darbų, bet prieš pastato priėmimą. Tarp akustinio matavimo ir statinio eksploatacijos priėmimo neturėtų praeiti daugiau kaip 1 metai. Jei rezultatai nebeatitinka normų, būtina koreguoti konstrukcijas arba įrengti papildomas akustines medžiagas dar prieš išduodant galutinį statybos leidimą.
Tokiu būdu akustinio komforto matavimas užtikrina, kad pastatas atitinka tiek teisės aktų, tiek gyventojų ar naudotojų poreikius.
Akustikos matavimas atliekamas pasirinktinai pastato atitvarai: vidinė pastato pertvara, pastato perdanga ar išorės pastato pertvarai (fasadai). Matavimo metu skleidžiamas garsas (garso šaltinis, ne mažiau, nei 114dB ) matuojama pertvara skiriančiose patalpose ( garsa fiksuoja garso priėmėjas). Tik aukštos kokybės, moderni įranga naudojama testavimui.
Akustikos matavimo nauda
Akustinio komforto ir garso izoliacijos matavimų nauda yra daugialypė:
- Užtikrinamas gyventojų ir naudotojų komfortas
- Garso privatumas. Tinkama garso izoliacija užtikrina, kad pokalbiai, pramogos ar darbo garsai neperdurtų į kaimynines patalpas, o tai ypač svarbu daugiabučiuose, biuruose, mokymo ir gydymo įstaigose.
- Psichologinė gerovė. Žemas foninis triukšmas mažina stresą, gerina miego kokybę ir bendrą savijautą.
- Produktyvumas. Kovojant su triukšmu biure ar mokymo įstaigoje, darbuotojų ir mokinių koncentracija išlieka aukšta.
- Atitiktis normatyvams ir teisės aktams
- Reglamentų laikymasis. Lietuvoje STR 2.01.02:2003 ir kiti dokumentai reikalauja tam tikrų minimalių Rw ir Ln,w rodiklių. Matavimai patvirtina, kad projektas atitinka šiuos reikalavimus.
- Energijos vartojimo efektyvumas: nors tiesioginis ryšys su garso izoliacija nedidelis, kai kuriose konstrukcijose kartu sprendžiant sandarumą ir šilumos izoliaciją, sumažėja šildymo/šaldymo poreikis.
- Kokybės užtikrinimas ir rizikos mažinimas
- Defektų identifikavimas. Ankstyvas pralaidžių konstrukcijų arba neteisingai atliktų sandūrų nustatymas leidžia ištaisyti klaidas dar statybų pabaigoje, o ne brangiai koreguoti vėliau.
- Papildomų investicijų vengimas. Vėliau montuojant papildomas akustines pertvaras ar izoliaciją kyla didesnės išlaidos nei planuojant ir montuojant tinkamą sprendimą iš karto.
- Vertės augimas ir tvarumas
- Nekilnojamojo turto vertė. Pastatai, kuriuose akustinis komfortas atitinka aukštesnius standartus, yra patrauklesni pirkėjams ir nuomininkams.
- Tvarumo sertifikatai. Aukštos kokybės akustika gali būti privaloma ar teigiamai vertinama siekiant LEED, BREEAM ar kitų tvarumo standartų reitingų.
- Naudotojų pasitenkinimas ir reputacija
- Teigiami atsiliepimai. Įvertinus akustiką, pastatas sulaukia geresnių atsiliepimų - tai ypač svarbu viešbučiams, konferencijų centrams, biurams.
- Teisinė apsauga. - Lietuvos statybos techniniuose reglamentuose (pvz., STR 2.01.07:2011 „Patalpų akustika“) numatyta, kad naujos statybos ar rekonstrukcijos atvejais privaloma užtikrinti tam tikrus garso izoliacijos parametrus (patalpų sienų, perdangų, langų ir kt.).
Atlikti akustikos (triukšmo ir garso izoliacijos) testą prieš perkant namą verta dėl kelių svarbių priežasčių:
- Gyvenimo komfortas ir sveikata. Triukšmo lygis patalpoje tiesiogiai veikia jūsų miego kokybę, poilsį ir bendrą savijautą. Iš anksto žinodami garso izoliacijos galimybes, galite įvertinti, ar namas atitinka jūsų poreikius.
- Priemonių ir įrenginių patikra. Jei name jau yra šildymo, vėdinimo ar kitos techninės įrangos, testu galite įsitikinti, ar jos veikia tyliai. Akustikos testas padės išmatuoti, ar įrenginiai nėra viršiję leidžiamų triukšmo ribų, ir suteiks galimybę vertinti papildomas investicijas triukšmo mažinimui.
- Sprendimų dėl remonto ir izoliacijos poreikio planavimas. Jei testas parodo, kad patalpų sienos, perdangos ar langai prastai izoliuoja garsą, galėsite dar pirkimo etape planuoti remontą.
- Vertės ir kainos argumentavimas derybose. Konkretūs akustikos matavimai suteikia faktinius duomenis, kuriuos galima panaudoti vesti derybas dėl kainos.
- Artėjančių gyvenamųjų ar pramoninių objektų poveikio vertinimas. Akustikos testas kartu su lokacijos analize padės įvertinti, kiek garsas sklinda iki namo (pvz., kelių eismas, ūkininkų technika kaime ar šalia veikianti gamykla).
- Aplinkosaugos ir teisės aktų reikalavimų patikra. Akustikos testas parodys, ar patalpos atitinka Lietuvos higienos normų (pvz., HN 95:2012) reikalavimus, ir ar nereikės vėliau papildomai koreguoti konstrukcijų, kad būtų užtikrintas tinkamas triukšmo lygis.
- Reikalavimas garantiniam aptarnavimui ar atgaliniams skundams. Jei po pirkimo namas priklauso naujai statybai ar renovuotam projektui, testas prieš pirkimą gali tapti įrodymu garantiniame aptarnavime.
Norminiai reikalavimai Lietuvoje
Pagal STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo“ gyvenamosios paskirties pastatuose privalomi šie minimalaus garso izoliacijos rodikliai:
| Patalpų pora | Rw ≥ (dB) | Ln,w ≤ (dB) |
|---|---|---|
| Butas ↔ butas | 53 | 53 |
| Butas ↔ koridorius | 50 | - |
| Butas ↔ lauko erdvė | 38 | - |
Svarbu: Matavimai yra privalomi daugiabučiuose ir visuomeninės paskirties pastatuose:
- gyvenamosiose patalpose (butuose, kambariuose);
- viešosiose erdvėse (mokymo įstaigose, gydymo įstaigose, biuruose);
- komercinėse patalpose (restoranuose, parduotuvėse).
Atsižvelgdami į pastato akustinę komforto klasę, projektuotojai parenka atitinkamus konstrukcinius sprendimus statant naujus namus. Ore sklindančio triukšmo šaltiniai, yra tie, kurie triukšmą skleidžia į orą (pvz. žmonių balsai, buitinė garso, vaizdo technika, muzikos instrumentai, išorinis triukšmas ir t.t.). Jis sklinda per besiribojančias atitvarines sienas ir perdangas bei aplinkiniais keliais į gretimas patalpas.
