Suvirinimo Patalpos Saugos Priemonės: Elektrodai, Apsauga ir Reikalavimai

Suvirinimo darbai reikalauja ypatingo dėmesio saugai, siekiant apsaugoti darbuotojus nuo galimų pavojų. Šiame straipsnyje aptarsime svarbiausias saugos priemones, susijusias su elektrodais, asmenine apsauga ir bendraisiais reikalavimais suvirinimo patalpose.

Elektrodai: Savybės ir Sudėtis

Pagrindinė elektrodų žaliava yra viela, sudaranti iki 70% viso elektrodo masės. Viela gaminama iš įvairių markių ir skersmenų. Partiją sudaro tos pačios markės, lydymo, skersmens, paviršiaus ir paskirties viela. Viela tiekiama ritėmis, sveriančiomis iki 80 kg. Prie kiekvienos ritės tvirtinama lentelė su gamintojo pavadinimu, vielos žymėjimu ir partijos numeriu.

Kartu su partija pateikiamas kokybės sertifikatas, kuriame nurodoma cheminė sudėtis. Vielos paviršius turi būti švarus ir lygus. Prieš naudojimą viela turi būti nuvalyta nuo tepalų, rūdžių ir purvo, o prireikus - pervyniota į specialias kasetes ar rites ir išlyginta staklėse.

Šis standartas klasifikuoja elektrodines vielas pagal jų cheminę sudėtį ir, esant reikalui, pagal siūlės metalo takumo ribą, stiprumo ribą ir santykinį pailgėjimą. Siūlės metalo takumo ir stiprumo ribų santykis paprastai yra didesnis nei pagrindinio metalo. Vartotojas turėtų žinoti, kad siūlės ir pagrindinio metalo lygiareikšmės takumo ribos dar negarantuos siūlės ir pagrindinio metalo vienodų stiprumo ribų.

Cheminė sudėtis yra vienas iš pagrindinių parametrų, nulemiantis vielos kokybę. Ji nustatoma atliekant bandymą spektroanalizatoriumi BELEC-compact-lab-N. Pagaminto elektrodo prilydyto metalo cheminė sudėtis priklauso nuo vielos cheminės sudėties ir naudojamų glaisto komponentų bei gamybos procesų.

Glaisto Sudėtis ir Funkcijos

Glaistą sudarančių medžiagų kokybė, cheminė sudėtis ir kiekis apsprendžia glaisto savybes ir suvirinimo kokybę. Glaisto sudėtis gali apimti įvairias medžiagas, tokias kaip:

• Klintys
• Kalcio karbonatas
• Fluoro špatas
• Kaolinas
• Aliuminio oksidas
• Žėrutis
• Feromanganas
• Ferotitanas
• Magnezitas
• Ferosilicis
• Rutilas
• Celiuliozė
• Kvarcinis smėlis
• Geležies milteliai
• Natrio silikatas
• Kalio silikatas (skystam stiklui virti)
• Marmuras
• Ir įvairios kitos medžiagos

Kiekviena žaliava, įeinanti į glaisto gamybą, atlieka savo funkciją suvirinimo proceso metu bei prilydyto metalo kokybei užtikrinti.

Šlaką sudarančios medžiagos yra beveik visų dangų pagrindinė dedamoji. Lauko špatas, kaolinas, magnezitas, marmuras, mangano oksidas, talkas, hematitas ir kt. Šie komponentai išsilydę sudaro šlaką, kuris apsaugo elektrodo lašus ir suvirinimo vonios metalą nuo tiesioginio kontakto su oru. Lanką stabilizuojantys junginiai turi būti pakankamai mažo jonizavimosi potencialo, tai K2O, Na2O, kai kuriais atvejais CaO ir kt.

Glaisto Komponentų Funkcijos

Glaistas atlieka daug svarbių funkcijų, įskaitant:

• Šlaką sudarančios medžiagos: apsaugo elektrodo lašus ir suvirinimo vonios metalą nuo tiesioginio kontakto su oru.
• Lanką stabilizuojantys junginiai: stabilizuoja lanką.
• Rišančios medžiagos: užtikrina glaisto vientisumą.
• Dujas sudarančios medžiagos: sukuria apsauginę atmosferą.
• Išoksidinančios medžiagos: apsaugo metalą nuo oksidacijos.

Gaminama labai daug įvairios paskirties elektrodų, todėl pasirinkti tinkamiausių savybių elektrodą būna nelengva, nes reikia įvertinti elektrodo cheminę sudėtį ir technologines savybes, siūlės metalo mechanines savybes, turimą suvirinimo įrangą, elektrodų kainą ir kt.

Elektrodų, naudojamų mažai ir gausiai legiruotiems plienams suvirinti ar apvirinti, glaisto paskirtis yra daugiafunkcinė, todėl į jo sudėtį įeina lanko degimą stabilizuojantys, šlaką sudarantys, dujinantys, deoksiduojantys, legiruojantys ir glaisto medžiagas rišantys komponentai. Glaistytojo elektrodo savybės, tai yra tiek suvirinimo charakteristikos, tiek siūlėsmetalo mechaninės savybės labai priklauso nuo glaisto. Kai kurios glaiste esančios medžiagos gali atlikti ne vieną, bet kelias funkcijas. Glaiste būna nuo 6 iki 12 medžiagų.

Keičiant glaisto medžiagas bei jų kiekius, galima sukurti neribotą elektrodų glaistų įvairovę.

Suvirinant lanku, naudojami glaistyti elektrodai. Glaistas saugo suvirinimo vonią nuo atmosferinio deguonies, azoto bei vandenilio, legiruoja siūlę, padeda susidaryti šlakinei ir dujinei - šlakinei apsaugai. Glaistas lydosi palei elektrodą, ir aplink pastarąjį susidaro vamzdelio pavidalo ertmė. Ja metalų garai ir dujos teka kaip tūta ir apiplauna suvirinimo vonią. Dėl to gerokai sumažėja deguonies ir azoto parcialinis slėgis lanko zonoje. Be to, atitrūkę nuo elektrodo galo ir praėję lanką, skysto metalolašai apsidengia šlako plėvele, o nutekantis nuo elektrodo galo šlakas suvirinimo vonios paviršiuje ( už lanko dėmės zonos) sudaro izoliacinį sluoksnį.

Glaistui lydantis, susidaro šlakas. Jis reaguoja su skystu metalu. Sąveikos intensyvumas priklauso nuo šlako ir metalo vonios sudėties. Kiek glaisto yra ant elektrodo nusako jo glaisto masės koeficientas: Padidinus glaisto masės koeficientą virš tam tikros ribos, jo apsauginis veikimas nepadidėja.

Vien šlaką sudarantis glaistas nesumažina azoto kiekio metale tiek, kad jo liktų mažiau kaip 0,04 - 0,05%. Norint apsaugoti suvirinimo vonią nuo atmosferos poveikio, tikslinga į glaistą įdėti šlaką ir dujas sudarančių komponentų.

Elektrodų Tipai Pagal Glaistą

Elektrodai skirstomi pagal glaisto tipą, kuris lemia jų savybes ir naudojimo sritis:

• Elektrodai su rūgštiniu glaistu: šlaką sudaro geležies ir magnio rūda bei silicio žemė. Dujinę išlydyto metalo apsaugą sukuria organiniai komponentai (krakmolas, dekstrinas) ir karbonatai, skylantys įkaistant ir lydantis elektrodui.
• Elektrodai su baziniu glaistu: šlaką sudaro karbonatai (pavyzdžiui, marmuras) ir fluoritas. Dujinę išlydyto metalo apsaugą sudaro angliarūgštė ir anglies oksidas, susidarantys vykstant karbonatų disociacijai.
• Elektrodai su celiulioziniu glaistu: glaisto pagrindą sudaro celiuliozė, kuri suvirinant skyla ir sudaro išlydyto metalo dujinę apsaugą. Šlaką sudaro rutilas, karbonatai, aliumosilikatai ir kitos medžiagos.
• Elektrodai su rutilo glaistu: šlakus sudaro rutilas, aliumosilikatai ir karbonatai. Naudojamas rutilo koncentratas, kuriame daug titano dioksido.

Šlakas atlieka daug svarbių funkcijų: mechaniškai padengia krintantį skysto metalo lašą, saugo skysto metalo vonią nuo atmosferos ir t.t. Jie veikia metalą fiziškai ir chemiškai: tirpdo arba suriša FeO ir sulfidus į cheminius junginius, gerina suvirinimo šiluminį režimą. Šlakas su stabilizuojančiaisiais komponentais stabilizuoja suvirinimo lanką.

Suvirinant kokybiškais elektrodais, metalas padengiamas šlaku. Jo sudėtis priklauso nuo glaisto, taip pat nuo šlake ir metale vykstančios cheminės reakcijos. Šlako oksidai gali būti dviejų rūšių: rūgštiniai ir baziniai. Tačiau yra ir tokių, kurie gali būti mišrūs. Jie sudaro atmosferinių šlakų grupę.

Metalo Pernešimas Suvirinimo Metu

Kadangi išlydytas metalas yra elektros lanko plazmoje, tai suvirinimo siūlės kokybei didelę įtaką turi ne tik pagrindinio ir elektrodo metalo sudėtis, bet ir sąlygos, kuriomis elektrodo metalas pernešamas į suvirinimo vonią.

Kaip pernešamas metalas išlydyto elektrodo į suvirinimo vonią priklauso nuo suvirinimų metalų rūšies, suvirinimo būdo ir režimo. Jis gali būti dviejų pagrindinių tipų: pernešimas lašais ir trumpuoju jungimu. Trumpu jungimu dažniausiai pernešama, kai yra nedidelė suvirinimo srovė. Išlydytaselektrodo metalas patenka į suvirinimo vonią, kai elektrodas tiesiogiai kontaktuoja su pagrindiniu metalu. Išlydyto elektrodo metalas lašais pernešamas tada, kai suvirinama stipria elektros srove. Tokiu atveju elektrodo gale susiformavęs metalo lašas atitrūksta nuo elektrodo ir krinta į suvirinimo vonią. Lašo dydis priklauso nuo suvirinimo būdo, srovės stiprumo, elektrodo metalo rūšies (Gedzevičius, 2007).Elektrodo metalo pernešimo būdas daro didelę įtaką suvirinimo siūlės formai ir kokybei. Kad suvirinimo procesas būtų stabilus reikia kontroliuoti lašo susiformav...

Asmeninė Apsauga Suvirinimo Patalpose

Saugos ženklai ir aptvėrimo juostos naudojamos daugelyje komercinės paskirties objektų, statybvietėse, prekybos centruose ir kitur, kur dažnai sulaukiama didelio lankytojų ar klientų skaičiaus, dirba didelis personalas. Šie ženklai padeda lengviau orientuotis aplinkoje, išsprendžia daugelį komunikacijos problemų, kai kurie patalpose ir kitose erdvėse turi būti matomi pagal galiojančius reikalavimus.

Atsitikus nelaimei, kiekviena įmonė ar įstaiga turi nusimačiusi susirinkimo vietą po evakuacijos. Kaip ją rasti ir žinoti kuria kryptimi evakuotis pastatuose įrengiami evakuaciniai ženklai, ant sienų klijuojami evakuaciniai lipdukai.

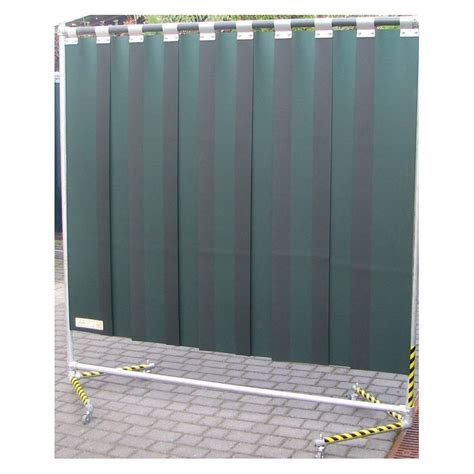

Juostinės Užuolaidos Suvirinimo Patalpoms

Juostinės užuolaidos suvirinimo patalpoms yra specialiai pagamintos iš aukštos kokybės PVC medžiagos. Jos sukurtos siekiant sukurti saugias zonas vietose, kur vyksta suvirinimo darbai. Šios užuolaidos apsaugo nuo kibirkščių, kenksmingų UV spindulių ir intensyvios šviesos, sklindančios suvirinimo metu. Patvari ir nedegi medžiaga daro jas nepakeičiamu sprendimu pramoninėse aplinkose, kur saugumas ir švara yra prioritetas. Užuolaidų skaidrumas leidžia išlaikyti matomumą, tuo pačiu suteikiant aukštą apsaugos lygį, todėl jos yra praktiškas pasirinkimas įvairioms pramonės šakoms.

Juostinių Užuolaidų Naudojimo Sritys

• Gamybos pramonė: suvirinimo zonoms atskirti ir saugioms darbo vietoms sukurti.
• Automobilių pramonė: darbuotojams ir įrangai apsaugoti nuo kenksmingų suvirinimo spindulių ir nuolaužų.
• Statybų aikštelės: laikinoms saugioms zonoms sukurti.

Pagrindinės juostinių užuolaidų savybės:

• Patvarumas ir ilgaamžiškumas: pagamintos iš aukštos kokybės PVC medžiagos.
• UV ir kibirkščių apsauga: suteikia puikią apsaugą nuo ultravioletinių spindulių ir suvirinimo kibirkščių.
• Lankstumas ir skaidrumas: leidžia lengvai pasiekti ir judėti tarp darbo zonų neprarandant saugumo.
• Lengvas montavimas ir priežiūra: lengvai montuojamos ir reikalauja minimalios priežiūros.
• Triukšmo ir temperatūros kontrolė: padeda kontroliuoti triukšmo lygį ir palaikyti temperatūrą tam tikrose zonose.

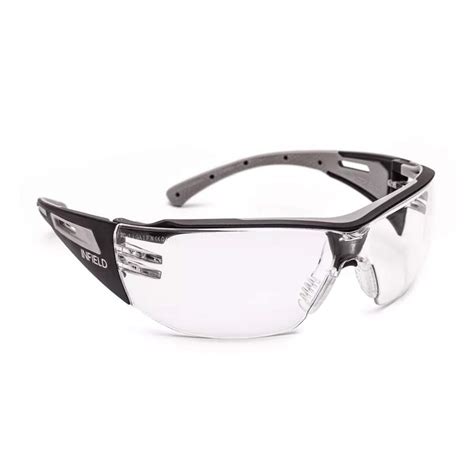

Apsauginiai Akiniai

Apsauginiai akiniai yra sandarūs, turi 4 netiesioginės ventiliacijos angas. Akiniai, skirti darbui patalpose, užtikrina puikų neiškraipytą vaizdą. Gali būti dėvimi kartu su kvėpavimo takų apsaugos priemonėmis (respiratoriumi ar puskauke). Tamprios juostelės pagalba patogiai reguliuojamas dydis. Lęšis - atsparus įbrėžimams, rasojimui ir vidutinio dydžio lekiančioms dalelėms. Akiniai suteikia apsaugą nuo dulkių, skysčių, garų. Akinių rėmelis pagamintas iš PVC, lęšis - iš polikarbonato. Svoris - 68g. Geros kokybės prekės.

Medžiagos:

• POLIKARBONATAS: išsiskiriantis ypatingai aukštu smūginiu atsparumu.
• POLIVINILCHLORIDAS: pasižymi nepaprastu cheminiu patvarumu bei mechaniniu atsparumu.

Papildomos savybės:

• ANTI-FOG: Apsauga nuo rasojimo.
• ANTI-SCRATCH: Apsauga nuo įbrėžimų.

Paskirtis: sandėliams, gamybinėms patalpoms nuo -5 °C iki +60 °C. Viena iš svarbiausių PVC juostų pritaikymo sričių - vartų užuolaidos sandėliuose ar įvairios paskirties gamybinėse patalpose, kurias reikia atskirti vienas nuo kitų, bet tarp jų nepalikti judėjimo apribojimo. Ši medžiaga negali pilnai apsaugoti nuo tiesioginių karštų metalo kibirkščių, tačiau, gali jas pristabdyti. Lanksčios PVC užuolaidos, tai paprasta ir efektyvi apsauga nuo UV spindulių. Maks.

Suvirintojo Skydelis

Suvirintojo skydelis TS-20 (modelis T-20A) atitinka PN-EN 175:1999 normos ir PPE 89/686/EWG direktyvos reikalavimus. Ši prekė yra asmens saugos priemonė ir yra paženklinta CE. Filtrų pasirinkimas yra vykdomas pagal PN-EN 169:2003 normos reikalavimus.

Suvirintojo skydelis sujungtas su suvirinimo filtru ir permatomu apsauginiu stiklu yra skirtas akių ir veido apsaugai nuo infraraudonųjų, ultravioletinių spindulių ir judrių dalelių, išsiskiriančių suvirinimo metu.

Suvirinimo filtro ir apsauginio stiklo keitimas yra nesudėtingas ir nereikalauja papildomų įrankių. Po tvirtinančio rėmelio išėmimo į skydelio rėmą įdedame apsauginį stiklą ir suvirinimo filtrą. Tada pritvirtiname rėmelį.

Apsaugos ribotumas: DĖMESIO! Suvirintojo skydelio korpusas yra pagamintas iš plastiko, todėl reikia vengti tiesioginio kontakto su įkaitusiais daiktais (pvz. karštas elektrodas). Suvirintojo skydelio naudojamos medžiagos neiššaukia odos dirginimo ar alerginių reakcijų. Gali atsitikti pavieniai atvejai asmenims, alergiškiems plastikams. Jeigu šis skydelis iššaukia alergiją, nedelsiant kreipkitės pas gydytoją.

Konstrukcija, medžiaga:

• Skydelio matmenys: 430x270x150 mm.
• Medžiaga: plastikas.
• Suvirinimo filtro ir apsauginio stiklo matmenys: 50x100 mm.
• Medžiaga: stiklas.

Apsaugos efektyvumas: Atitinka PN-EN 175:1999 reikalavimus.

Tinka naudojimui: Prieš kiekvieną naudojimą patikrinkite produkto nusidevėjimo lygį. Jeigu jis yra pažeistas mechaniškai, pakeiskite jį nauju. Produktas yra naudojamas ne ilgiau kaip bus matomi minėti gedimai. Jeigu apsauginis stiklas ar suvirinimo filtras yra stipriai subraižyti, nedelsiant juos pakeiskite. Nenaudojamo suvirinimo skydelio galiojimo terminas yra neribojamas.

Valymas, konservavimas: Produkto valymui nenaudokite abrazyvinių medžiagų, cheminių tirpiklių, šveitiklių. Valykite sudrėkintu skudurėliu iš medvilnės, galima naudoti nedidelį kiekį įprastų valymo priemonių. Laikyti vėsioje, sausoje, gerai vėdinamoje patalpoje, apsaugotoje nuo tiesioginių saulės spindulių.

Ženklinimas: Suvirintojo skydelio paženklinimas – užrašas PROLINE, prekės pavadinimas, EN 175:1999 – normos numeris, CE ženklas. Suvirinimo filtro ir apsauginio stiklo ženklinimas: PN-EN 175 – normos numeris, F – žema smūgio energija, W – rodiklių pastovumas panardinus vandenyje.

Įvairūs darbo saugos ženklai: gaisrinės saugos, evakuaciniai, draudžiamieji, civilinės, darbo saugos, elektrosaugos, informaciniai, transporto, aptvėrimo, paslydimo, signalinės juostos.

Apibendrinant, sauga suvirinimo patalpose yra kompleksinis procesas, apimantis tinkamų elektrodų pasirinkimą, asmeninės apsaugos priemonių naudojimą ir bendrųjų saugos reikalavimų laikymąsi.
