Šiame įraše aprašysiu darbus, kuriuos reikėjo atlikti, kad garaže būtų įvesta elektra. Aprašomas garažas įrengtas bendrame pastate su kitais vienuolika garažų ir Registrų centre užregistruotas kaip atskiras objektas.
Paraiškos pateikimas ir dokumentai
Detalią ir naujausią informaciją apie tai, ką reikia padaryti prieš pateikiant paraišką, kokie dokumentai reikalingi, kaip pateikti paraišką ir kitą informaciją galima rasti tam skirtame ESO svetainės puslapyje.
Priklausomai nuo situacijos, gali būti reikalingi tokie dokumentai:
- Žemės sklypo ribų planas su nurodyta pageidaujama apskaitos įrengimo vieta.
- Nekilnojamojo turto registro pažyma.
- Bendrasavininkių sutikimas.
- Įgaliojimai ir pan.
Paraišką pateikiau internetu jau mintoje ESO svetainėje. Po kelių dienų gavau patvirtinimą, kad elektra man bus įvesta. Kartu su patvirtinimu gavau išankstinio apmokėjimo už elektros įvedimą sąskaitą ir prijungimo sąlygas, t.y.
Kabelio tiesimas ir pasirinkimas
Artimiausia laisva ESO komercinė apskaitos spinta, iš kurios reikėjo atsivesti įvadinį kabelį, buvo prie pat pastato, kuriame yra ir garažas, sienos. Parinkau tokį kabelio tiesimo kelią: kabelis iš spintos iškišamas po žeme → po žeme nutiesiamas iki sienos→ vertikaliai siena pakeliamas iki reikiamo aukščio→ horizontaliai siena nuvedamas iki garažo ir pro išgręžtą skylę sienoje įkišamas į garažo vidų → garažo viduje kabelis nutiesiamas iki įvadinės dėžutės.
Kabelis turi būti tinkamas tiek tiesimui po žeme, tiek atspariam atmosferos poveikiui. Tiesiant įvadinį kabelį buvo nuspręsta, kad jei ateityje reiktų padidinti galią iki 5 kW, įvadinio kabelio nebereiktų keisti. Dėl to, rinkdamasis kabelio laidų storį turėjau omeny, kad juo galės tekėti 5000/220≈23 A srovė.
Pagal EĮĮBT taisyklių 1 priedo 4 lentelę artimiausias varinio laido storis, kuris atitinka 23 A arba stipresnę srovę yra 2,5 mm2 (atitinka 25 A srovę).
Kaip jau minėjau, apskaitos spinta yra sumontuota ant žemės. Iškasiau nemažai žemių, kol supratau, kad šoninės spintos sienelės įkastos į žemę taip giliai, kad nepavyks pasiekti jų apačios. Kasdamas žemę iš spintos priekinės sienelės pusės, užteko iškasti apie 20 cm. gylio duobę ir pasiekti sienelės apačią. Po žemėmis nutiestą kabelį papildomai įkišau į gofruotą vamzdį.
ESO pateiktose prijungimo sąlygose buvo nurodyta, kad kabelis turi būti paruoštas prijungimui prie elektros tinklo.
Elektros instaliacijos montavimas garaže

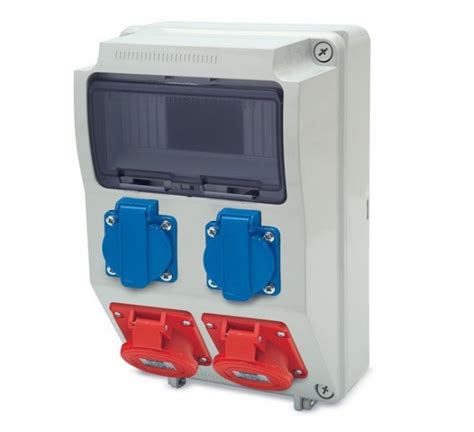

Garažo viduje kabelį nuvedžiau iki įvadinės dėžutės. Įvadinėje dėžutėje kabelio fazinį laidą pirmiausia prijungiau prie automatinių jungiklių. Pagal EĮĮBT taisyklių 1 priedo 31 lentelę, maksimali vardinė automatinių jungiklių srovė naudojant 3 kW galią negali būti didesnė nei 16 A.
Kadangi garaže neplanuojama naudoti jokie specialūs įrenginiai, parinkau B suveikimo charakteristikos tipo jungiklius, kurie yra šiek tiek „jautresni” už C charakteristiką, kurią turį apskaitos spintoje sumontuoti ESO automatiniai jungikliai.
Paprastai garažuose elektros instaliacija įrengiama ant sienos, t. y. kabeliai, kištukiniai lizdai, paskirstymo dėžutės ir kiti elementai montuojami ant sienų jų nepaslepiant. Tokią instaliaciją gana paprasta įrengti, ypač jei sienos nėra tinkuotos ar iškaltos dailylentėmis.
Pagal ELIĮT taisyklių 1 priedo 1 lentelę mažiausias leidžiamas varinio laido storis yra 1,5 mm2. Pagal EĮĮBT taisyklių 1 priedo 4 lentelę tokio storio laidu leidžiama tekėti 18 A srovei. 18 A srovė atitinka 220 × 18 ≈ 4 kW galią. Dėl to, apšvietimo grandinei kabelio su 1,5 mm2 storio laidais yra daugiau nei pakankama.
Kištukinių lizdų grandinėms kabelis su 1,5 mm2 storio laidais taip pat galėjo būti tinkamas.
Darbo etapai
- Pirmas darbas, kurį padariau prieš montuojant elektros instaliaciją, ant sienos susižymėjau vietas, kuriose turi būti jungiklis, šviestuvai, kištukiniai lizdai ir kabelių grioveliai.
- Po to, pažymėtose vietose iškirtau griovelius ir angas. Nors įrankių nuomos įmonės siūlo išsinuomoti specialius prietaisus, kurie skirti griovelių pjovimui, tačiau dėl kelių metrų ilgio griovelių to nedariau ir juos iškaliau rankomis su kaltu ir plaktuku. Kištukinių lizdų, jungiklio ir paskirstymo dėžutės angoms iškalti kalto ir plaktuko neužteko.
- Iškirtęs griovelius ir angas jas išvaliau bei ištepiau giluminiu tinko gruntu.
- Grioveliuose kabelius pritvirtinau su specialiais į plytą įkalamais kabelių laikikliais.
Esu išmėginęs nemažai laidų sujungimų būdų: pradedant laidų susukimu ir apvyniojimu izoliacija, kaladėlėmis, laidų susukimu jungtimi su sriegiu ir baigiant spyruoklinėmis jungtimis. Šį kartą išmėginau užspaudžiamas jungtis. Užspaudžiamos jungtys turi svirtelę, kurią užlenkus laidas tvirtai prispaudžiamas prie vidinio kontakto. Skirtingai nei spyruoklines jungtis, naudojant užspaudžiamas jungtis labai lengva išardyti laido ir jungties kontaktą.
VEI patikrinimas ir prijungimas prie tinklo
Sumontavus visą elektros instaliaciją ir ją prijungus prie įvadinio kabelio, patikrinau, ar nepadariau klaidos sujungdamas laidus. Atlikus įvado ir instaliacijos montavimo darbus, techniškai elektros tinklas yra paruoštas prijungti prie ESO elektros tinklo.
Tačiau, norint, kad ESO tai padarytų, pirmiausia reikia, kad VEI inspektorius, neradęs trūkumų, tai patvirtintų išduodamas pažymą. Vienas iš privalomų dokumentų, kuriuos reikia pateikti VEI - varžų matavimo protokolas. Deja, šio dokumento negalima paruošti pačiam, tai turi padaryti specialų leidimą ir įrangą turintis elektrikas.
Dėl to, tiek varžų matavimo protokolo, tiek kitų dokumentų paruošimą ir pateikimą VEI patikėjau pasamdytam elektrikui. Man teliko stebėti svetainės e.ignitis.lt skiltį „Įvykių istorija” ir laukti, kol VEI išduos pažymą ir perduos ją ESO.
Po savaitės šiame puslapyje atsirado įrašas, kad ESO gavo VEI pažymą. Nuvykęs į garažą įjungiau automatinius jungiklius ir apšvietimo jungiklį. Valio, nušvito šviesa! Su elektriniu virduliu patikrinau ar veikia kištukiniai lizdai. Taip pat patikrinau ar veikia įžeminimas, t. y.
Mokestis, kurį reikia sumokėti ESO už elektros įvedimą, priklauso ne tik nuo atvado tipo, bet ir galios. Be to, trifazio elektros tinklo įrengimas yra brangesnis, palyginus su vienfazio tinklo įrengimu.
| Elektros įvado tipas | Kaina (apytikslė) |
|---|---|
| Vienfazis | Pigiau |
| Trifazis | Brangiau |
